Witmotion IMUの動作方法（ROS2）

はじめに

動作環境
Ubuntu 22.04
ROS2 humble

Witmotion IMU

↓ 説明書

手順

1.　パッケージをクローン・ビルド

Rvizで表示させるために元のパッケージを一部改変しました

mkdir -p ~/ros2_ws/src

cd ~/ros2_ws/src
git clone https://github.com/Arcanain/bwt901cl_pkg.git

cd ~/ros2_ws/
source /opt/ros/humble/setup.bash
colcon build --packages-select bwt901cl_pkg

元のパッケージ

2.　権限を付与

IMUをPCに接続し権限を付与します

lsusb
dmesg | grep tty
sudo chmod 666 /dev/ttyUSB0

dmesg | grep tty で上手くいかない場合は2-1, 2-2を参照してください

2-1.　アクセス制限を解除^[1]

このような表示が出た場合は以下のコマンドを実行してください

sudo touch /etc/sysctl.d/dmesg.conf
sudo nano /etc/sysctl.d/dmesg.conf
kernel.dmesg_restrict=0 ※ファイルに書き込む
sudo /sbin/sysctl --system

2-2.　妨害パッケージを削除^[2]

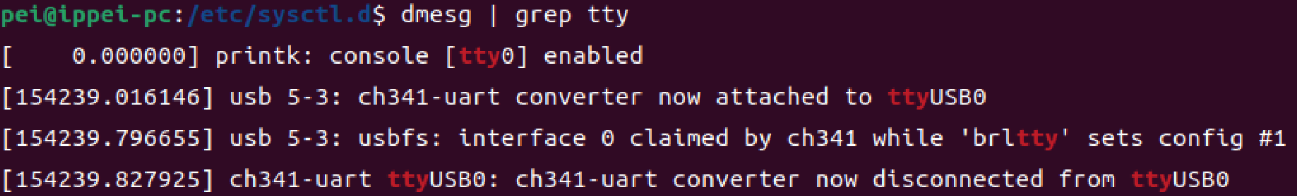

このような表示が出た場合は以下のコマンドを実行してください

sudo apt remove brltty
sudo udevadm control --reload

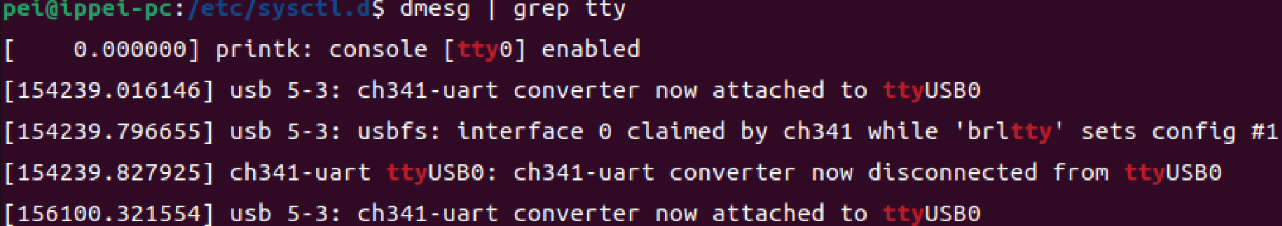

一番下に新たな行が追加されればOKです

3.　Rvizで確認

権限を付与したら起動させます

source ~/ros2_ws/install/setup.bash
ros2 run bwt901cl_pkg imu_bwt901cl

success! がでればOKです

次にRvizで可視化してみます
別ウィンドウでRvizを立ち上げ、以下の通りにRvizの設定を変更してください

rviz2

・ [Fixed Frame] を [base_link] に設定する
・ [Add] から [TF] を追加し、[Frames] 内の [imu_link] にチェックをいれる

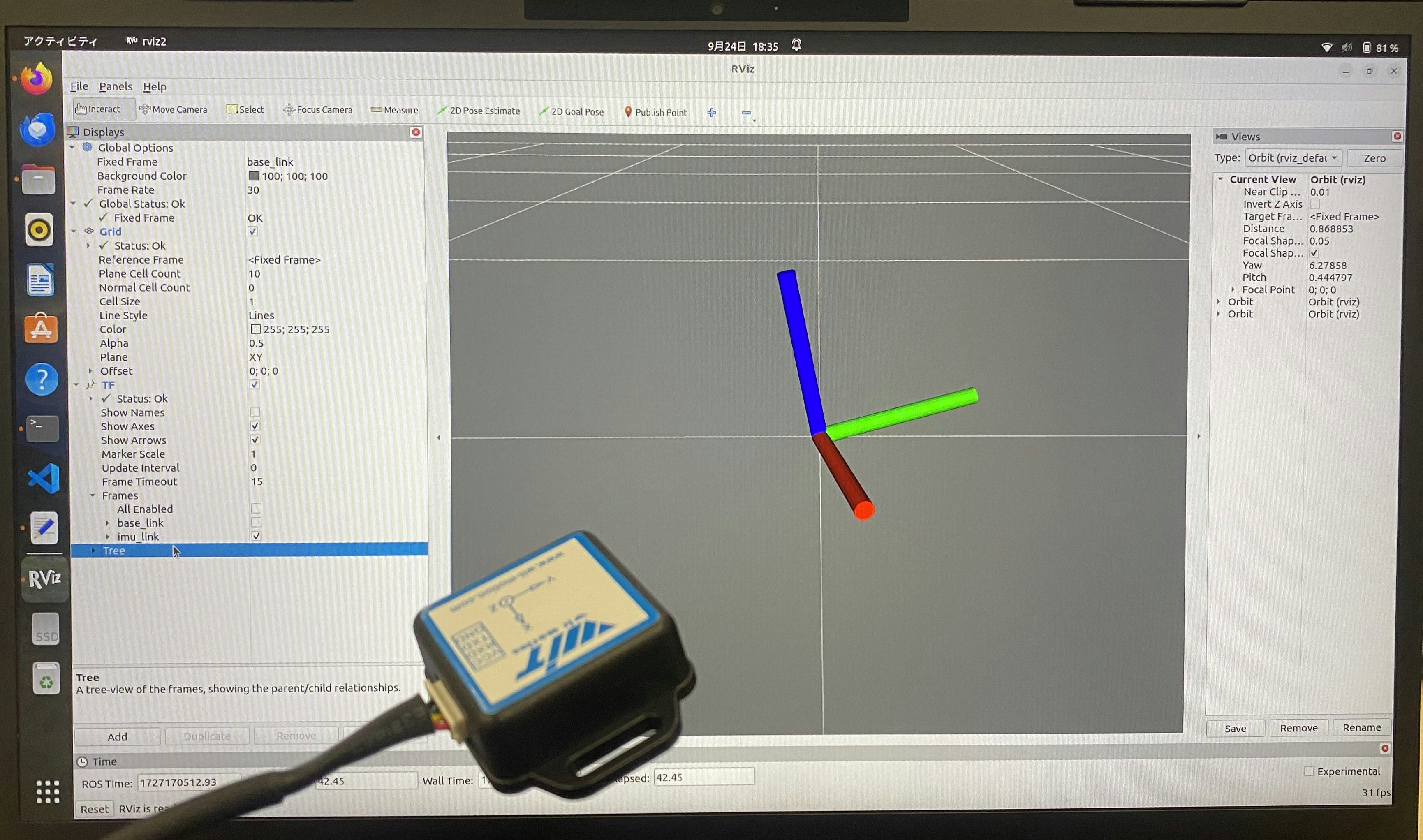

以下のような画面が表示されればOKです
3軸がIMUの動きと連動します

キャリブレーションについて

準備中
