plantumlの図の要素とソース行を紐付けるために、行番号とを追加する

テキストファイルからUML図を生成できるplantumlはとても便利です。
しかし、図を見て更新したい箇所がある場合に、ソースの位置を特定するのにワンクッションあります。

そこで、UML図にソースファイルの行番号を付加することを考えました。
以下のようなソースファイルがあるとします。

act.pu
 1: @startuml
 2:
 3: start
 4:
 5: if (Graphviz installed?) then (yes)
 6:   :process all\ndiagrams;
 7: else (no)
 8:   :process only
 9:   __sequence__ and __activity__ diagrams;
10: endif
11:
12: stop
13: @enduml

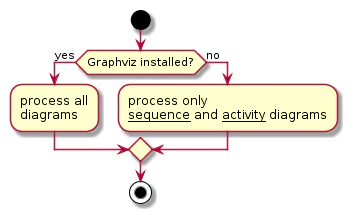

このソースファイルからは、以下の図が生成されます。

LOwn3i8m34HtVuN7zXTWW8sVG8ginAMMKYV4QQNmzHWcsExUdKvtjKwjxri6-2e0MN2wDQhh8IyKTPepfykCVMN5QR3DW7YghKGsGq_lceGUZJOx0sTZdBJyTOhcuJu4u-VE6Za494qEA7Ovf0y7Fnk-jtp-bFe6.png

awkで、ソースファイルの”:”に行番号をつけることにします。

$ cat act.pu | gawk '{print gensub(/(^ *:)/, "\\1**"NR"**:", $0)}'

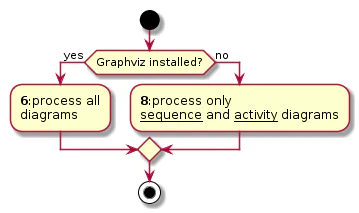

以下のように図に行番号が追加されるので、図を変更したい場合は、その行番号付近を修正すれば良いことがわかります。

JOun2iCm40JxUyMLjXuGWbF4NJuH448wnmBvvEXaW_pwN48ATxl3iEmerPMwBGdWbm3YXDsZk7NUuu6HbQP4uTvZdOcnQoGz80x6N8mPrf8zYQ0wJmxHlOfRv0QKXB3Z_3Ul9pDpQagj5Nfln9wiHST1WVCrxh4s1QSbNPs-t_8AenPz-W40.png

このくらいの図ではあまりメリットは感じられませんが、もう少し大きくなると瞬時にわかって便利です。
副次効果としてユニークなIDがつくメリットもあります。
