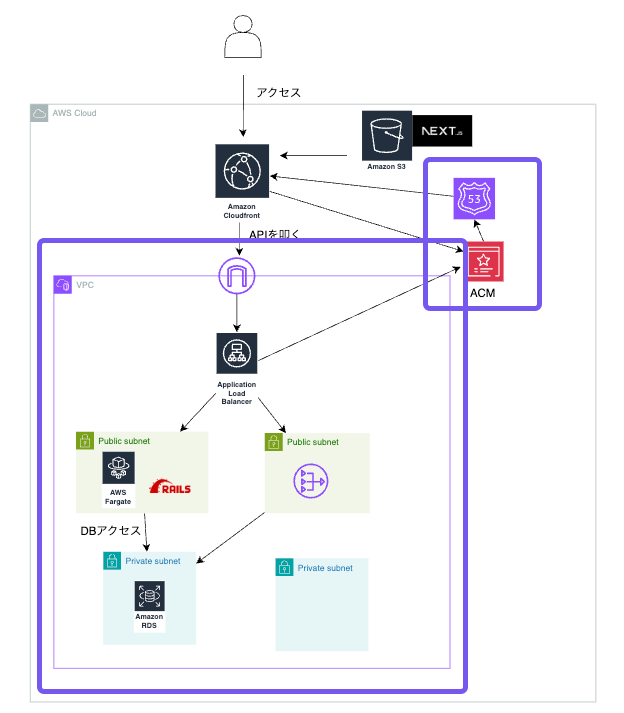

アーキテクチャー図
リポジトリ
Rails APIモード
Terraform
実践
1. ドメインを取得する。自分はムームードメインで取得した。
2. RailsプロジェクトのREADME.mdを読み、起動方法とデプロイの流れを確認。
3. TerraformプロジェクトでAWSリソースを構築
terraform/README.md通りにリソースを作成。
https://github.com/oyne2561/aws_deploy_terraform_todo_app_api/blob/main/README.md
取得したドメインに置き換えるなど、TODOを確認して対処することに注意。

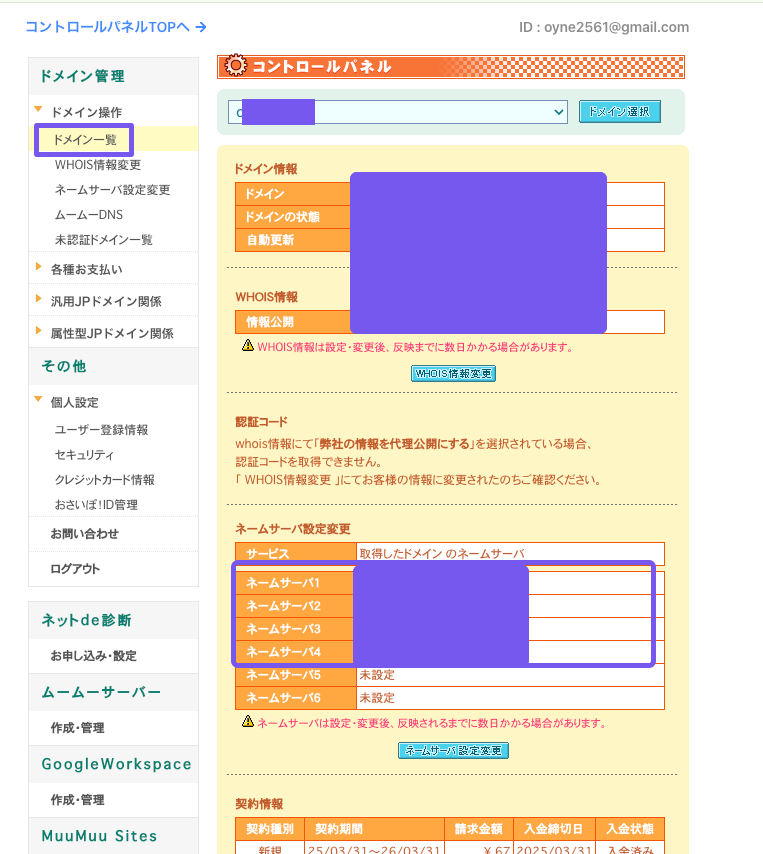

ACMの証明書を発行してもらうために、ムームードメインにRoute53のNSレコードを同期させることを忘れずに。

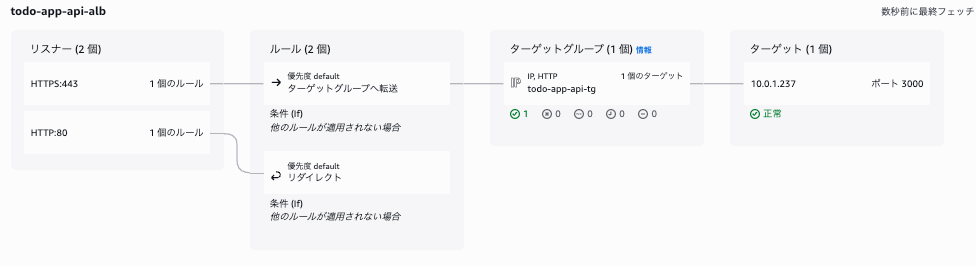

デプロイ成功の証跡
ECSサービスが落ちたら確認すること
以下の下のほうにはまったエラーの対処法が書かれている。
https://github.com/oyne2561/aws_deploy_rails7.2.2/blob/main/README.md

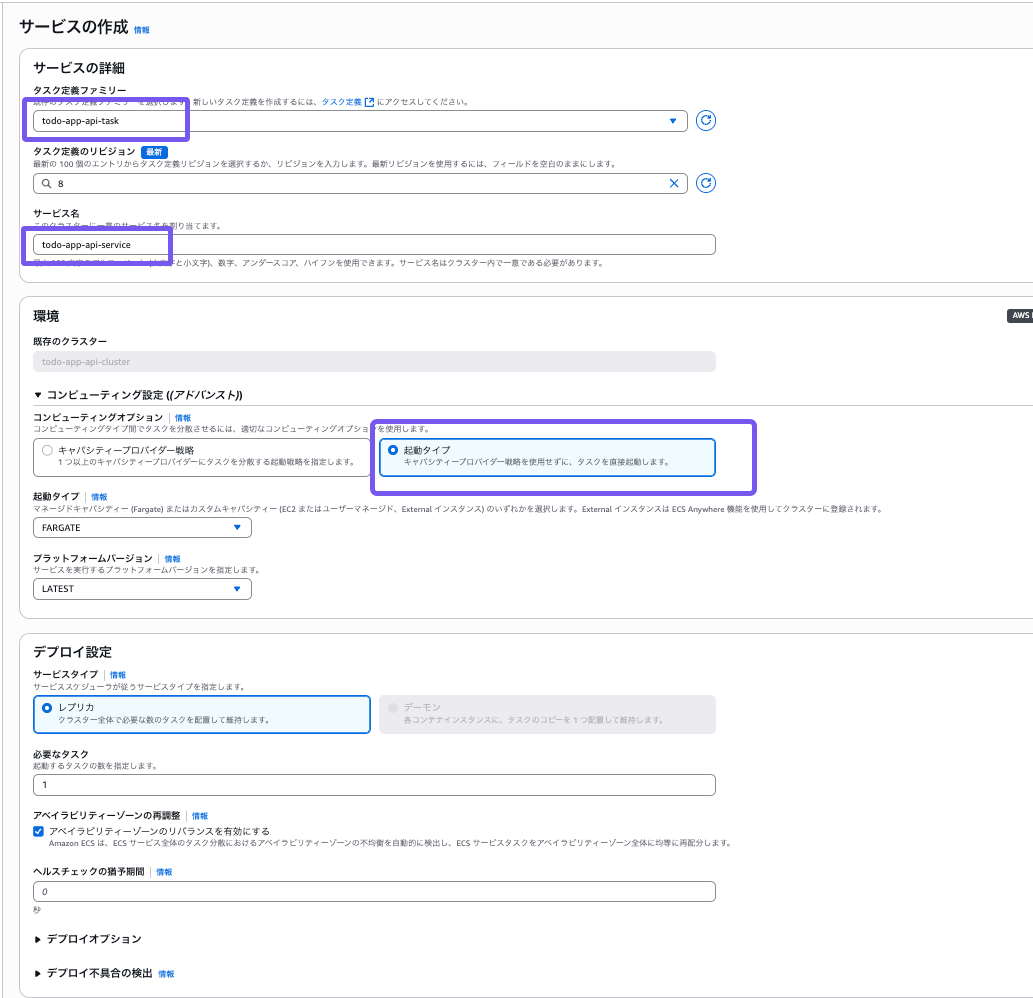

もしエラーが起きた際に手動でサービスを作成する手順

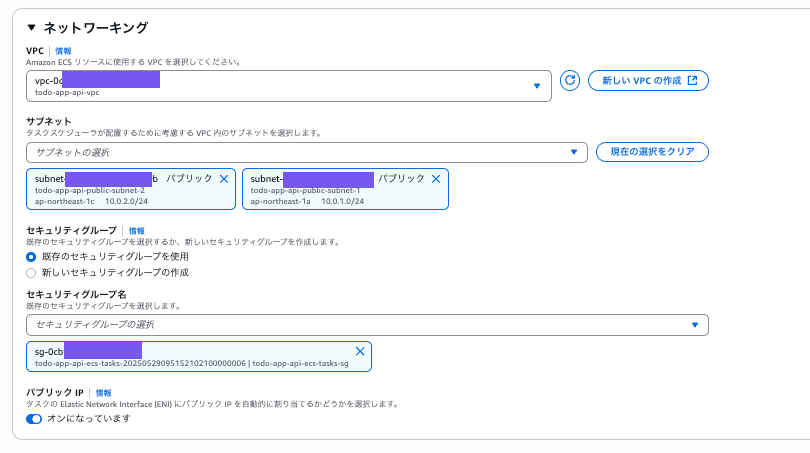

ネットワーク

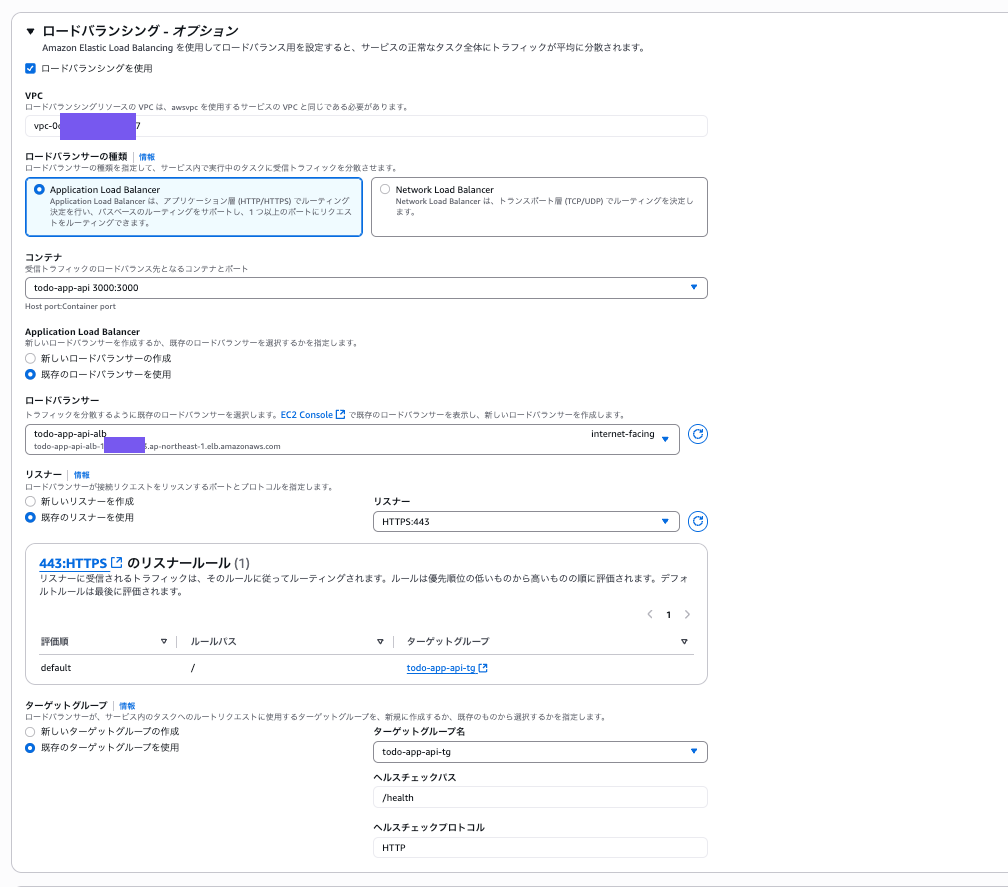

ロードバランサー
作成をクリック。

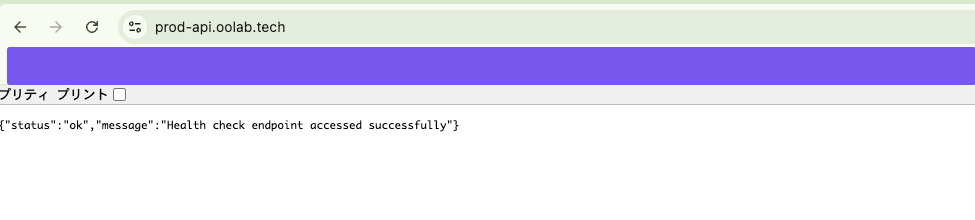

デプロイ成功の証跡
次回 Github ActionsでCI/CDパイプライン構築
AWS リソース 一覧
🌐 ネットワーキング
VPC関連
- aws_vpc.main: メインVPC（CIDR: 10.0.0.0/16）
- aws_internet_gateway.main: インターネットゲートウェイ
- aws_subnet.public[0]: パブリックサブネット1（10.0.1.0/24）
- aws_subnet.public[1]: パブリックサブネット2（10.0.2.0/24）
- aws_subnet.private[0]: プライベートサブネット1（10.0.10.0/24）
- aws_subnet.private[1]: プライベートサブネット2（10.0.11.0/24）
NAT・ルーティング
- aws_eip.nat: NAT Gateway用Elastic IP
- aws_nat_gateway.main: NAT Gateway（パブリックサブネット1）
- aws_route_table.public: パブリック用ルートテーブル
- aws_route_table.private[0]: プライベート用ルートテーブル1
- aws_route_table.private[1]: プライベート用ルートテーブル2
- aws_route_table_association.public[0]: パブリックサブネット1のアソシエーション
- aws_route_table_association.public[1]: パブリックサブネット2のアソシエーション
- aws_route_table_association.private[0]: プライベートサブネット1のアソシエーション
- aws_route_table_association.private[1]: プライベートサブネット2のアソシエーション
🔒 セキュリティ
セキュリティグループ
- aws_security_group.alb: ALB用セキュリティグループ（HTTP/HTTPS許可）
- aws_security_group.ecs_tasks: ECS Fargate用セキュリティグループ（ポート3000許可）
- aws_security_group.rds: RDS用セキュリティグループ（PostgreSQL許可）
🗄️ データベース
RDS関連
- aws_db_subnet_group.main: RDS用サブネットグループ
- aws_db_parameter_group.main: PostgreSQL用パラメータグループ
- aws_db_instance.main: PostgreSQL RDSインスタンス（db.t3.micro）
📦 パラメータストア
環境変数管理
- aws_ssm_parameter.db_host: データベースホスト
- aws_ssm_parameter.db_port: データベースポート
- aws_ssm_parameter.db_name: データベース名
- aws_ssm_parameter.db_username: データベースユーザー名（暗号化）
- aws_ssm_parameter.db_password: データベースパスワード（暗号化）
- aws_ssm_parameter.rails_env: Rails環境設定
- aws_ssm_parameter.rails_master_key: Railsマスターキー（暗号化）
- aws_ssm_parameter.secret_key_base: Rails秘密鍵ベース（暗号化）
- aws_ssm_parameter.cors_origins: CORS設定
🌍 DNS・SSL
Certificate Manager・Route53
- aws_route53_zone.main: Route53ホストゾーン
- aws_acm_certificate.main: SSL証明書（ワイルドカード証明書含む）
- aws_route53_record.cert_validation: SSL証明書のDNS検証レコード
- aws_acm_certificate_validation.main: SSL証明書検証リソース
- aws_route53_record.main: APIのDNSレコード（Aレコード）
⚖️ ロードバランサー
ALB関連
- aws_lb.main: Application Load Balancer
- aws_lb_target_group.main: ターゲットグループ（ポート3000、ヘルスチェック：/health）
- aws_lb_listener.http: HTTPリスナー（HTTPS リダイレクト）
- aws_lb_listener.https: HTTPSリスナー（SSL終端）
🐳 コンテナ・コンピューティング
ECS関連
- aws_ecs_cluster.main: ECSクラスター（ECS Exec設定含む）
- aws_ecr_repository.app: ECRリポジトリ（Dockerイメージ保存、脆弱性スキャン有効）
- aws_ecs_task_definition.main: ECSタスク定義（CPU: 256, Memory: 512MB, ARM64アーキテクチャ）
-
aws_ecs_service.main: ECSサービス（desired_count: 1）-
desired_count: ECSサービスが自動的にこの数のタスクを維持しようとします
IAM・権限
- aws_iam_role.ecs_task_execution_role: ECSタスク実行ロール
- aws_iam_role_policy_attachment.ecs_task_execution_role_policy: 標準ECS実行ポリシーのアタッチ
- aws_iam_role_policy.ecs_task_execution_role_ssm_policy: Parameter Store アクセス用カスタムポリシー
- aws_iam_role.ecs_task_role: ECSタスクロール
📊 監視・ログ
CloudWatch
- aws_cloudwatch_log_group.ecs: ECS用CloudWatchロググループ（保持期間: 7日）
💰 主要な課金対象リソース
継続課金
- ECS Fargate: CPU/Memory使用時間（ARM64アーキテクチャ）
- RDS: インスタンス稼働時間
- ALB: 稼働時間 + 処理されたデータ量
- NAT Gateway: 稼働時間 + 処理されたデータ量（1個のみ）
- Elastic IP: 1個の固定IP
- Route53: ホストゾーン維持 + DNSクエリ数
従量課金
- CloudWatch Logs: ログ保存量
- ECR: イメージ保存量
- Parameter Store: 暗号化パラメータ数
