SiteToSiteVPNを同一リージョン内で構築した方法

概要

• Site-to-Site VPN 接続による外部ネットワークとの接続環境を構築するため、VPC間でどのように設定する必要があるのか、検証するために構築した環境について
• Customer Gateway側のルータには VyOS を使用

対象

• オンプレミスネットワーク等とのVPN接続環境を構築することになったけど、どういう構造になるのかAWSのみで構築し、確認してみたい。という方。

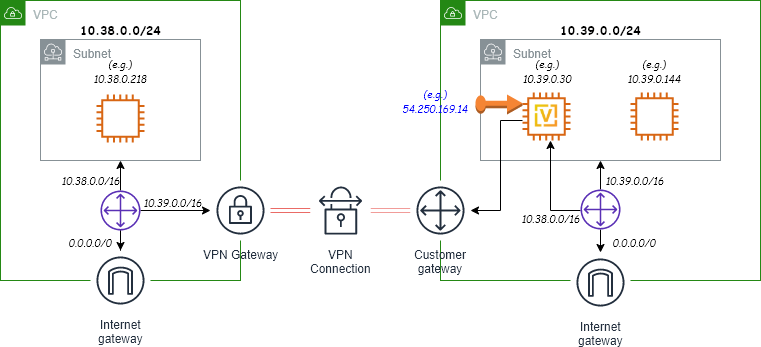

構成

環境構築のポイント

環境構築については、SiteToSiteVpnDemoのREADMEを参照してください。

以下は、CloudFormationでポイントとなると思われる箇所について抜粋しています。

VyOS

• CoustomerGateway側のルータにはVyOSを使用しています。
• 有償版（フリートライアルあり）のAMIを利用しているので、CloudFormationでの構築時にエラーが発生します。
• エラー内容に掛かれたURLへ移動し、VyOSのAMI利用に対してSubscribeして下さい。

ルートテーブル

• それぞれのルートテーブルに、別のVPCへルーティングするための設定が必要です。
• 10.38.0.0/24 のサブネットを紐づけているルートテーブルでは、宛先が 10.39.0.0/16 の場合には、VPN Gateway へルーティングするように設定しています。

template.yml

  AwsRoute2:
    Type: AWS::EC2::Route
    Properties:
      GatewayId: !Ref VPNGateway
      DestinationCidrBlock: 10.39.0.0/16
      RouteTableId: !Ref AwsRouteTable
    DependsOn: VPCGatewayAttachment

• 10.39.0.0/24 のサブネットを紐づけているルートテーブルでは、宛先が 10.38.0.0/16 の場合には、ルータ（VyOS）のインスタンスへルーティングするように設定しています。

template.yml

  CustomerRoute2:
    Type: AWS::EC2::Route
    Properties:
      InstanceId: !Ref VyOSInstance
      DestinationCidrBlock: 10.38.0.0/16
      RouteTableId: !Ref CustomerRouteTable

セキュリティグループ

• それぞれ疎通確認に ping を利用します。お互いに接続先のプライベートIPアドレスCIDRを許可するように指定（サンプルでは全て通すように設定していますが、必要最小限の設定は以下の FromPort / ToPort で指定）

tempalte.yaml

  AwsSiteSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: AwsSiteSecurityGroup
      GroupDescription: AwsSiteSecurityGroup
      SecurityGroupIngress:
      - IpProtocol: -1
        FromPort: 0
        ToPort: 65535
        CidrIp: 10.39.0.0/16
        Description: CustomerSite Private IP
...
  CustomerSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: CustomerSiteSecurityGroup
      GroupDescription: CustomerSiteSecurityGroup
      SecurityGroupIngress:
      - IpProtocol: -1
        FromPort: 0
        ToPort: 65535
        CidrIp: 10.38.0.0/16
        Description: AwsSite Private IP

Site-to-Site VPN

• CustomerGatewayでは、IPアドレスにルータ（VyOS）に指定したEIPを設定。VPN接続のタイプは ipsec.1。
• VPNGatewayにもVPN接続のタイプに ipsec.1。10.38.0.0/16 側のVPCにアタッチ
• VPN ConnectionでもVPN接続タイプを指定（ipsec.1）。ここでCustomerGatewayと、VPNGatewayを紐づける。

template.yml

  CustomerGateway:
    Type: AWS::EC2::CustomerGateway
    Properties:
      BgpAsn: 65000
      IpAddress: !Ref VyOSEIP
      Type: ipsec.1
  VPNGateway:
    Type: AWS::EC2::VPNGateway
    Properties:
      Type: ipsec.1
  VPCGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref Vpc
      VpnGatewayId: !Ref VPNGateway
  VPNConnection:
    Type: AWS::EC2::VPNConnection
    Properties:
      Type: ipsec.1
      CustomerGatewayId: !Ref CustomerGateway
      VpnGatewayId: !Ref VPNGateway

VyOSの設定

CloudFormationで環境が構築されたら、VyOSの設定が必要になります。
VPN Connectionのページから、設定をダウンロードできます。
VyOSの設定をダウンロードするのですが、VendorはVyattaを指定してください。
但し、ローカルIPアドレスの設定変更と、現時点でAWSからダウンロードできる設定と、上記で構築したVyOSのバージョン（1.2.3）での差分があるので、そちらを反映させる必要があります。

set vpn ipsec site-to-site peer xx.xx.xx.xx local-address

• xx.xx.xx.xxにはVPN ConnectionのトンネルのOutsite IP Addressが入ります。
• トンネルは2つ構成となっているので、2か所修正する必要があります。
• ダウンロードした設定ファイルでは、local-addressがVyOSのパブリックIPアドレスになっているため、プライベートIPアドレスに変更します。

set vpn ipsec site-to-site peer *.*.*.* local-address '54.250.169.14'
↓
set vpn ipsec site-to-site peer *.*.*.* local-address '10.39.0.30'

set protocols bgp 65000 neighbor xx.xx.xx.xx soft-reconfiguration 'inbound'

• もとのまま投入すると構文エラーになります。
• 以下のように修正します。

set protocols bgp 65000 neighbor *.*.*.* soft-reconfiguration 'inbound'
↓
set protocols bgp 65000 neighbor *.*.*.* address-family ipv4-unicast soft-reconfiguration 'inbound'

set protocols bgp 65000 network xx.xx.xx.xx/xx

• もとのまま投入すると構文エラーになります。
• 以下のように修正します。

set protocols bgp 65000 network *.*.*.*/*
↓
set protocols bgp 65000 address-family ipv4-unicast network *.*.*.*/*

設定の修正が完了したら、VyOSのインスタンスへログインし、設定ファイルを流し込んでく下さい。
インスタンスへのログインと設定の反映については、SiteToSiteVpnDemoのREADMEを参照してください。

さいごに

• 上記設定まで完了すれば、VPN Connectionのページのトンネルの詳細で、トンネルのステータスがUPされていることが確認できると思います。
• あとは、それぞれのインスタンスへ接続し、互いのVPCのインスタンスに対してローカルIPアドレスで接続出来ることが出来ると思いますので、あとは自身の試してみたい構成などに拡張していけば宜しいかと。
