EC2上に構築したOpenAMのSAMLv2.0FederationよりSSOを実装する

今回SSOを実施するにあたって以下の記事を参照しました。

• OpenAM as a SAMLv2 IdP for the Amazon Web Services (AWS) - ForgeRock Forum and Blog
• Amazon Linux に OpenAM をインストールしてみる - Qiita
• OpenAM in Amazon EC2 - OpenAM - Confluence
• AWSにOpenAMを使ってSAMLでSSOしてみた - YOMON8.NET

1. IdP側の環境構築

1-1. EC2の構築

1. EC2インスタンスを作成します。

• AMI: Amazon Linux AMI 2017.09.1 (HVM), SSD Volume Type - ami-ceafcba8
• InstanceType: t2.xlarge
• SecurityGroup:
  • Inbound: HTTP及びSSHのみに設定し、IP制限だけ実施(今回HTTPSは使用しないのと、試験用のためIP制限設定)
  • Outbound: FullAccess

🤖 ~  ⌚ 13:06:52
⚡ aws ec2 describe-security-groups --group-names OpenAM | jq '.SecurityGroups[].IpPermissions,.SecurityGroups[].IpPermissionsEgress'
[
  {
    "FromPort": 80,
    "IpProtocol": "tcp",
    "IpRanges": [
      {
        "CidrIp": "<接続元IPaddr>"
      }
    ],
    "Ipv6Ranges": [],
    "PrefixListIds": [],
    "ToPort": 80,
    "UserIdGroupPairs": []
  },
  {
    "FromPort": 22,
    "IpProtocol": "tcp",
    "IpRanges": [
      {
        "CidrIp": "<接続元IPaddr>"
      }
    ],
    "Ipv6Ranges": [],
    "PrefixListIds": [],
    "ToPort": 22,
    "UserIdGroupPairs": []
  }
]
[
  {
    "IpProtocol": "-1",
    "IpRanges": [
      {
        "CidrIp": "0.0.0.0/0"
      }
    ],
    "Ipv6Ranges": [],
    "PrefixListIds": [],
    "UserIdGroupPairs": []
  }
]

2. ElasticIPの設定

ElasticIPを対象のインスタンスに設定し、IPアドレスを固定します。
(参照) Elastic IP アドレス - Amazon Elastic Compute Cloud
ドメインの設定(EC2のDHCPoptionで自動設定されるdomainを使用すると失敗したので、今回はRoute53で設定しました。以下Domain: www.example.com とします)

3. Network設定

(EC2の作成が完了したら)対象のインスタンスにSSH経由で接続し、/etc/hosts/及び、/etc/sysconfig/networkに以下の内容を追加及び変更します。

🤖 ~  ⌚ 13:07:02
⚡ ssh OpenAM

[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo vim /etc/sysconfig/network

HOSTNAME=openam, www.example.com #serverのホスト名とDomain名をFQDN形式で変更します


[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo vim /etc/hosts

<ElasticIPで設定したIPaddress> www.example.com #ElasticIPaddr 及び Domain を追加します

以上でEC2の基本設定は完了です。
次にApache+tomcat7でWebserverの設定を実施します。

1-2. Webserverの構築

1. 必要なpackageのインストール

対象のインスタンスに接続し、必要なApache関連のpackageインストール及び確認を実施します。

[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo yum update -y
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo yum install httpd -y
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo chkconfig httpd on
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo yum install -y openssl openssl-devel mod_ssl
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo service httpd start
Starting httpd:                                            [  OK  ]
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ ps aux | grep httpd
root      8322  0.0  0.9 204156  9608 ?        Ss   06:17   0:00 /usr/sbin/httpd
apache    8324  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8325  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8326  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8327  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8328  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8329  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8330  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd
apache    8331  0.0  0.6 204156  6604 ?        S    06:17   0:00 /usr/sbin/httpd

これでApacheが起動することを確認できました。
次にtomcat7関連の設定を実施します。最初にJavaの確認だけ実施します。今回使用したEC2には元々OpenJDKベースのJavaがインストールされていますが、これをOracleJDKに変えたい場合は適宜変更ください(OpenJDKでも問題ないです)。

[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ java -version
java version "1.7.0_161"
OpenJDK Runtime Environment (amzn-2.6.12.0.75.amzn1-x86_64 u161-b00)
OpenJDK 64-Bit Server VM (build 24.161-b00, mixed mode)
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo yum install -y tomcat7 tomcat7-webapps tomcat7-admin-webapps
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo chkconfig tomcat7 on

2. tomcat7の設定

tomcat7の設定ファイルのバックアップを作成します。

[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ cd /etc/tomcat7/
[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ sudo cp tomcat-users.xml tomcat-users.xml.template
[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ sudo cp server.xml server.xml.template
[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ ls -a
.         catalina.policy      logging.properties   tomcat7.conf               web.xml
..        catalina.properties  server.xml           tomcat-users.xml
Catalina  context.xml          server.xml.template  tomcat-users.xml.template

tomcat-users.xml

各設定ファイルを変更していきます。まずはtomcat-users.xmlの最下部にある下記内容のコメントアウトを外します。

[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ sudo vim tomcat-users.xml

<user name="admin" password="*******" roles="admin,manager,admin-gui,admin-script,manager-gui,manager-script,manager-jmx,manager-status" />

このusernameとpasswordは後にOpenAM関連を設定する際のページを開く際に必要となりますので、適宜変更してください。

元の設定ファイルと比べると以下の内容になります。

[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ sudo diff tomcat-users.xml tomcat-users.xml.template
50c50
< <user name="admin" password="*******" roles="admin,manager,admin-gui,admin-script,manager-gui,manager-script,manager-jmx,manager-status" />
---
> <!-- <user name="admin" password="adminadmin" roles="admin,manager,admin-gui,admin-script,manager-gui,manager-script,manager-jmx,manager-status" /> -->

server.xml

<Connector port="8080" protocol="HTTP/1.1" connectionTimeout="20000" redirectPort="8443" />をコメントアウトします。

[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ sudo vim server.xml

    <!-- <Connector port="8080" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" /> -->

元の設定ファイルと比べると以下の内容となります。

[ec2-user@ip-xxx-xxx-xxx-xxx tomcat7]$ sudo diff server.xml server.xml.template
71c71
<     <!-- <Connector port="8080" protocol="HTTP/1.1"
---
>     <Connector port="8080" protocol="HTTP/1.1"
73c73
<                redirectPort="8443" /> -->
---
>                redirectPort="8443" />

3. Webserver(Apache+tomcat7)の設定

/etc/httpd/conf/httpd.confに下記内容を追加し、Apacheへの接続をtomcat7側に向けます。

<Location />
  ProxyPass ajp://localhost:8009/
</Location>

Apache及びtomcat7の再起動及び起動します。

[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo tomcat7 start
[ec2-user@ip-xxx-xxx-xxx-xxx ~]$ sudo service httpd restart
Stopping httpd:                                            [  OK  ]
Starting httpd:                                            [  OK  ]

先ほど設定したDomain(www.example.com)にHTTP経由(http://www.example.com/)で接続し、tomcatのページが表示されることを確認します。

🤖 ~  ⌚ 14:02:40
⚡ curl http://www.example.com/ | head -20
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 11197    0 11197    0     0   127k      0 --:--:-- --:--:-- --:--:--  128k

<!DOCTYPE html>


<html lang="en">
    <head>
        <title>Apache Tomcat/7.0.84</title>
        <link href="favicon.ico" rel="icon" type="image/x-icon" />
        <link href="favicon.ico" rel="shortcut icon" type="image/x-icon" />
        <link href="tomcat.css" rel="stylesheet" type="text/css" />
    </head>

    <body>
        <div id="wrapper">
            <div id="navigation" class="curved container">
                <span id="nav-home"><a href="http://tomcat.apache.org/">Home</a></span>
                <span id="nav-hosts"><a href="/docs/">Documentation</a></span>
                <span id="nav-config"><a href="/docs/config/">Configuration</a></span>
                <span id="nav-examples"><a href="/examples/">Examples</a></span>
                <span id="nav-wiki"><a href="http://wiki.apache.org/tomcat/FrontPage">Wiki</a></span>

実際にブラウザ経由で確認すると以下のページが表示されます。

これでWebserver側の設定は完了です。

2. OpenAMインストール及びログインまで

OpenAMについてはForgerockにて管理されており、現在は製品名が変更されているようです。
OpenAM - Wikipedia

OpenAMはSun MicrosystemsのOpenSSOを起源に持つ。OracleによるSun Microsystemsの買収後、OracleがOpenSSOの開発中止を決定したため、ForgeRock（英語: ForgeRock）社がその開発とサポートを継続することを2010年2月に発表した。[1]　OpenSSOの製品名はOracleが権利を保持し続けたため、製品名をOpenAMに変更したうえで、ForgeRock社がスポンサーとなるフォークとしてOpenAMがスタートした。

ForgeRockはSun Microsystemsのオリジナルのロードマップを提供し続けることをかつて発表していたが、[2][3] 実際には既にオープンソースコミュニティを閉鎖しており、パーミッシブライセンス（英語: Permissive software licence）の元でのプラットフォームの新たな開発を許していない。[4] これ以降オープンソース版のOpenAMは、ForgeRock共同開発パートナー[5][6]のオープンソース・ソリューション・テクノロジ株式会社[7]にて公開が継続されている。なお、OpenAM 14.0 よりForgeRock Access Management 5.0 に製品名が変更された。[8]

2-1. Forgerockでインストールメディアの取得

今回は OpenAM 13.0.0 を使用します。Downloads - BackStage より、.warファイルを選択します。

このメディアを対象インスタンスの/usr/share/tomcat7/webappsへ移動します。またこの時.warの名前をopenamに変更してから上記ディレクトリに移動します。

2-2. OpenAMのインストール及びログイン

再度 http://www.example.com/ よりtomcatのページに戻り、OpenAMの設定を行います。ここからGUI上で行います。

1. OpenAMへのアクセス

下記”Manager App”を選択すると、Basic認証が入るので、先ほどtomcat-users.xmlで設定したusername及びpasswordを入力します。

すると”Tomcat Webアプリケーションマネージャ“が開くので、下記/openamを選択します。

以下の画面が出力されるので、”カスタム設定”を選択します。この後CustomerAgreementの画面が出力されるので、”同意”します。

2. OpenAMの設定

以下のように設定します。

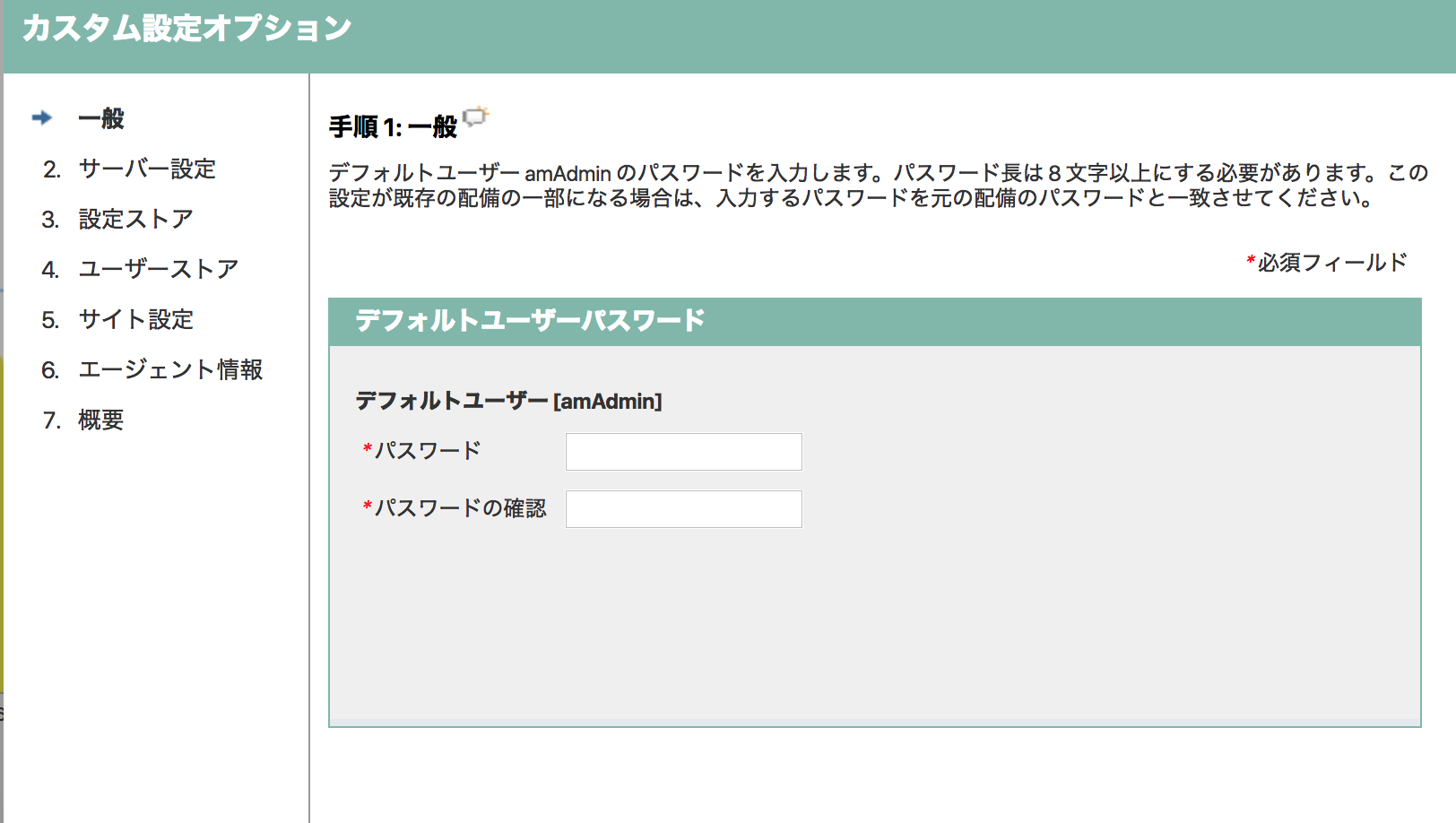

一般設定

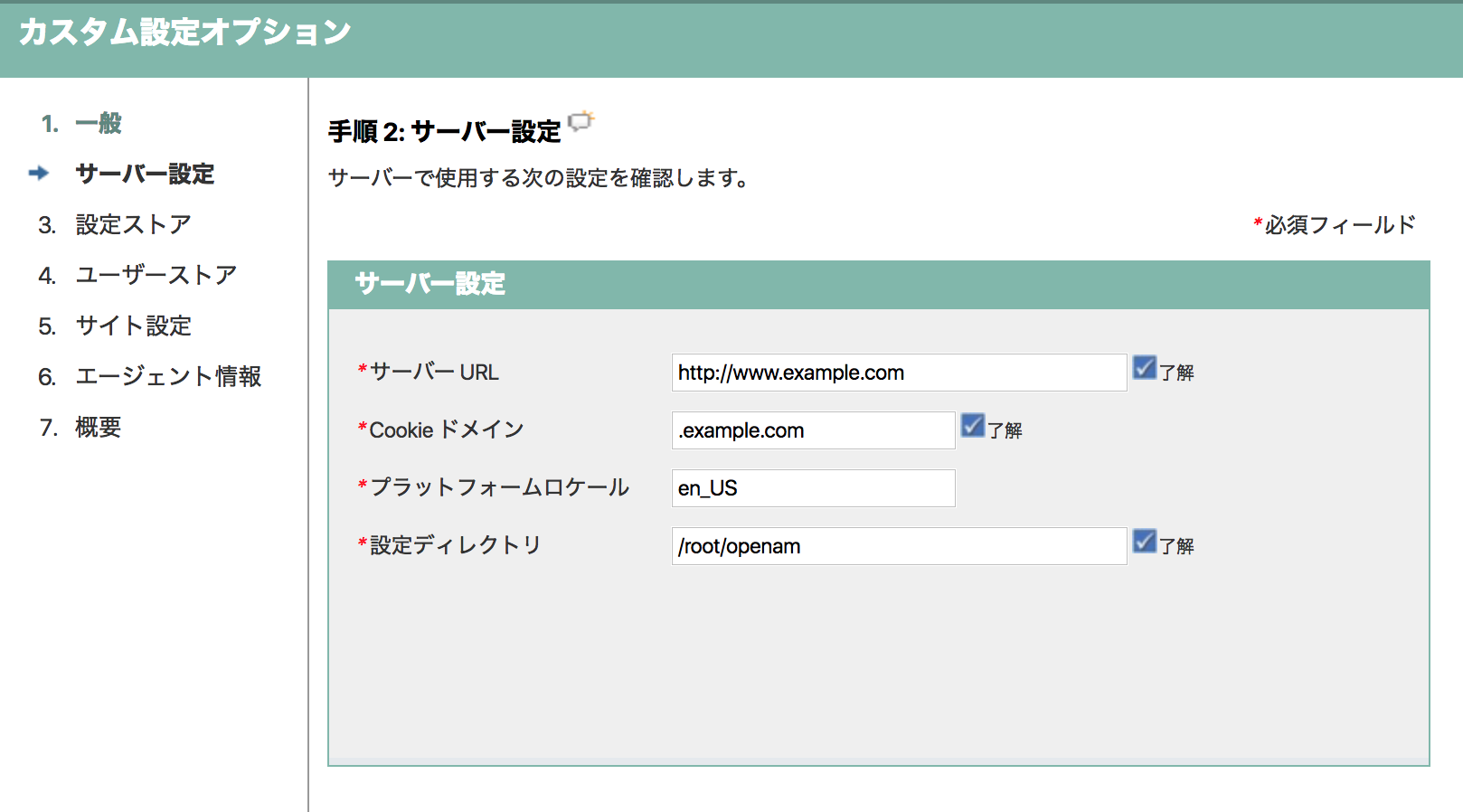

Server設定

設定ストア

“OpenAM”を選択します。”ホスト名”はそのままで、”Port”、”管理者Port”、”JMXPort”を以下のように設定します。

ユーザーデータストア設定

“OpenAM のユーザーデータストア”を選択します。

サイト設定

今回LBの設定は実施しないので、”いいえ”を選択します。

デフォルトのポリシーエージェントユーザー

特に今回はこのユーザーを使用しません。このPasswordは、1つ目に設定した”amAdmin”のPasswordと同様のものは使用できません。

最後に確認画面が表示されるので内容を確認し、OpenAMの設定は完了です。無事設定が完了すると以下の画面が表示されます。失敗した場合はもう一度.warファイルと/openamディレクトリを削除したもう一度やり直す必要があります。
トラシューは OpenAMインストール時の注意点とトラブルシューティングの方法 | OSS ∞ Lab に記載があります。

設定完了後、管理者としてログインします。Passwordには、この”OpenAMの設定”の”一般設定”にて入力したPasswordを入力します。

ログインに成功すると以下の画面が出力されます。

3. CoTの設定

ここからが後半戦です。以下ではIdP(OpenAM)側と、SP(AWS)側の設定を実施します。

3-1. IdP(OpenAM)側の設定

ログイン成功後の上記Realmを選択します。その後まずは、IdP側の設定を行うため、以下の”Create SAMLv2 Providers”を選択します。

“Created Hosted Identity Provider”を選択します。

以下のような画面が出力されるので、それぞれ入力します(IdP側の名前は今回FQDN形式にしておりますが、デフォルトでも問題はありません)。今回は試験用のため、署名鍵にはtestを用いています。また新しいCoT(Circle of Trust)を”aws”という名前を入力し、右上の”設定”を入力します。

以上でIdP側の初期設定は完了です。この後以下の画面が出力されるので、このままSP側の設定を実施します。

上記画面を閉じてしまった場合は、もう一度初期画面からRealmを選択し、”Create SAMLv2 Providers”を選択します。その後、一番右に表示されている”Register Remote Service Provider”を選択します。

3-2. SP(AWS)側の設定

SAML 2.0 ベースのフェデレーションについて - AWS Identity and Access Management を参考にSAMLmetadataを取得し、AWSをSPとして登録します。

1. SAMLmetadataの取得

下記URLよりAWS側のSAMLmetadataを取得し、これをsaml-metadata.xmlとして保存します。
https://signin.aws.amazon.com/static/saml-metadata.xml

2. OpenAM側でSAMLmetadataの登録

下記内容にしたがって、上記で取得したsaml-metadata.xmlをuploadします。CoTには先ほど作成した”aws”を選択します。

ここからはAWSマネジメントコンソール(以下AWS-MCと呼びます)側で設定を行います。

3. SAMLproviderの作成

基本的に SAML ID プロバイダーの作成 - AWS Identity and Access Management の内容に従います。

まずは下記URLより、IdP側のSAMLmetadataを取得し、これをexportmetadata.jsp.xmlとして保存します。
http://www.example.com/openam/saml2/jsp/exportmetadata.jsp

次にAWS-MCにログインし、IAMコンソールを開きます。左側のナビゲーションペインより”IDプロバイダ”を選択し、”プロバイダの作成”よりSAMLプロバイダを作成します。
以下の画面で、”SAML”を選択します。

次にProviderの設定において、”プロバイダ名”を任意に設定し、先ほど取得したexportmetadata.jsp.xmlをuploadします。

4. IAMroleの作成

上記プロバイダーを使用するには、IAMroleを作成し、SAMLproviderと信頼関係を設定する必要があります。
(参考) SAML 2.0 フェデレーション用のロールの作成 (コンソール) - AWS Identity and Access Management

IAMコンソールより左側のナビゲーションペインから、”ロール”を選択し、”ロールの作成”よりIAMroleを作成します。
以下の内容でRoleを設定します(今回はSAMLresponseの確認のためコンソールへのログインも実施できるように設定しております)。

次にSAML認証を実施したユーザーのAWSリソースへのアクセス権限を行います。今回は簡単のため”AmazonS3FullAccess”を設定しました。そして、Role名を”saml-provider-role”(任意)とし、設定内容を確認します。

🤖 ~  ⌚ 21:26:08
⚡ aws iam get-role --role-name saml-provider-role
{
    "Role": {
        "Path": "/",
        "RoleName": "saml-provider-role",
        "RoleId": "<Role-ID>",
        "Arn": "arn:aws:iam::<AccountID>:role/saml-provider-role",
        "CreateDate": "2018-03-04T12:23:41Z",
        "AssumeRolePolicyDocument": {
            "Version": "2012-10-17",
            "Statement": [
                {
                    "Effect": "Allow",
                    "Principal": {
                        "Federated": "arn:aws:iam::<AccountID>:saml-provider/openanm-saml-provider"
                    },
                    "Action": "sts:AssumeRoleWithSAML",
                    "Condition": {
                        "StringEquals": {
                            "SAML:aud": "https://signin.aws.amazon.com/saml"
                        }
                    }
                }
            ]
        },
        "Description": "For SAMLfederation"
    }
}

これでAWS-MCでの設定は完了です。

3-3. Provider, Userの設定

1. Attribute Mapperの設定

AWSログインに必要な属性値についてここで設定します。
まず、もう一度Forgerockのtopページに戻り、以下のように”Federation”を選択します。

ここでCoTの設定について確認できます。CoTには
* 名前: aws, Entity: urn:amazon:webservices|saml2 及び、www.example.com が確認できます

Entity Prviderには以下の内容が確認できます。
* www.example.com, IdP, ホスト
* urn:amazon:webservices, SP, リモート

Entity Providerにおける”urn:amazon:webservices”を選択します。

次に上部のタブより、”表明処理”(Attribute Processing)を選択します

“属性マッパー”に以下の内容を追加します。
* https://aws.amazon.com/SAML/Attributes/Role=employeeNumber
* https://aws.amazon.com/SAML/Attributes/RoleSessionName=uid

ここの設定を誤るとAWS-MCにSSO経由でログインする際にSAMLassertionの受け渡しが失敗して、Your request included an invalid SAML response.が出力されます。AWS での SAML 2.0 フェデレーションのトラブルシューティング - AWS Identity and Access Management にも記載があります。

このエラーは、ID プロバイダからの SAML レスポンスに、Name が https://aws.amazon.com/SAML/Attributes/RoleSessionName に設定された属性が含まれない場合に発生することがあります。属性値は、ユーザーの ID で、通常は ID または E メールアドレスです。

上記設定を確認後、”保存”します。

2. ログインUserの作成

もう一度Forgerockのtopページに戻り、Realmを選択します。そして画面左側の”subjects”を選択し、Userを追加します。

既にamAdmin, anonymous, demoUserは作成されております。なお汎用IDがAWS-MCにログインする際に必要なIDです。

“新規”より下記のようなUser”login-user”を作成します(入力内容は任意)。

Userが作成されているか確認します。

その後この”openam”を選択し、下記内容でemployeeNumberにペアで設定します。先ほど設定した属性値にこのペアで権限等が渡されます。
arn:aws:iam::<AccountID>:role/saml-provider-role,arn:aws:iam::<AccountID>:saml-provider/openanm-saml-provider

上記内容で設定後”保存”します。ここまででIdP及びSPの設定は完了です。いよいよAWS-MCにログインします。

3-4. AWS-MCへのログイン

下記URLにアクセスすると、ログイン画面となります。(この時”amAdmin”でログアウトしておきます。しないでおくと、上記で登録したemployeeNumberの属性値に合致せず、Your request included an invalid SAML response.が出力されます)。
http://www.example.com/openam/saml2/jsp/idpSSOInit.jsp?metaAlias=/idp&spEntityID=urn:amazon:webservices

補足ですが、このidpSSOInit.jspは実際に対象のインスタンスにSSH経由でログインし、<openamのディレクトリ>/saml2/jspより確認できます。OpenAMのVersionが古い場合は下記URLにアクセスします。
http://www.example.com/openam/idpssoinit?metaAlias=/idp&spEntityID=urn:amazon:webservices

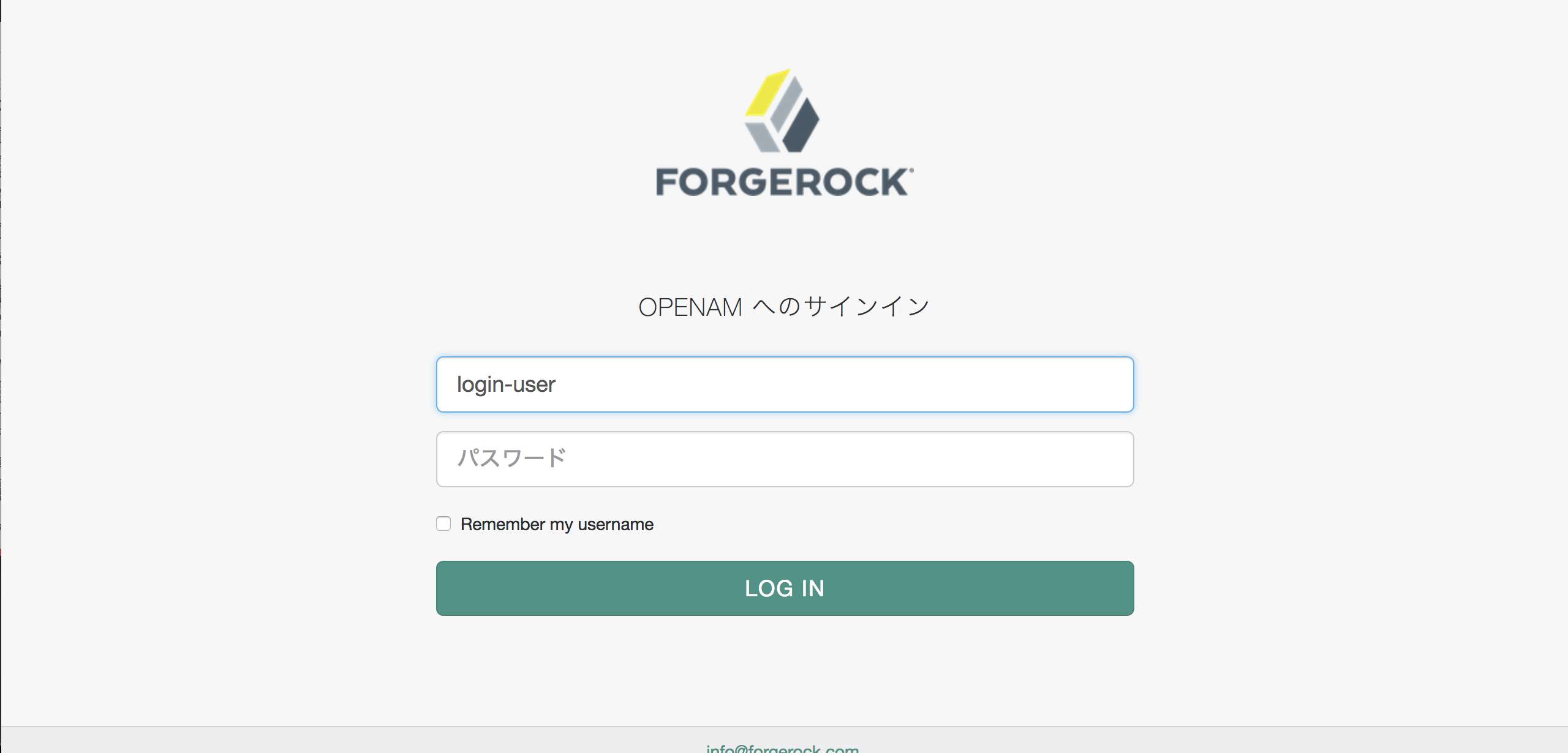

ここで、先ほど登録したUser情報を入力します。
* Username: login-user
* Password: <設定したPassword>

SAMLresponseがうまく渡せると、下記のようにログインできます。

これでSAMLv2により、一時認証情報を取得し、AWS-MCにログインできることが確認されました。次にSAMLassertionを取り出し、AWS CLIコマンドを実行します。

4. SAMLresponseの抽出及びAWS CLI実行

今回はブラウザとしてGoogle Chromeを使用し、デベロッパツールを利用します。下記ドキュメントを参考に実施します。
トラブルシューティングのためにブラウザで SAML レスポンスを表示する方法 - AWS Identity and Access Management

4-1. デベロッパツールの立ち上げ

以下のように、デベロッパーツールの上部における"Network"タブよりより、"Preserve log"を選択します

4-2. SAMLresponseの取得

“4-1”にてUsername及びPasswordを入力し、SSOでAWS-MCにログインします。”saml”でfilterをかけ、SAMLreponseを取り出します。

以下のようにSAMLResponseを取得できます。

このSAMLresponseをローカル上にsamlresp.txtの名前で保存します。

🤖 ~  ⌚ 23:46:53
⚡ cat samlresp.txt| head -2
PHNhbWxwOlJlc3BvbnNlIHhtbG5zOnNhbWxwPSJ1cm46b2FzaXM6bmFtZXM6dGM6U0FNTDoyLjA6
cHJvdG9jb2wiIElEPSJzMjFlODEyMTEzODgwMTE1Y2VjZDU0ODM1NjFhMjNhNDVkZTRlMmQyODIi

4-3. 一時認証情報の取得

下記AWS CLIコマンドによりSAMLresponseを利用し、一時認証情報を取得します。本コマンドの詳細はassume-role-with-saml — AWS CLI 1.14.50 Command Referenceに記載がございます。

🤖 ~  ⌚ 23:47:22
⚡ aws sts assume-role-with-saml --role-arn arn:aws:iam::<AccountID>:role/saml-provider-role --principal-arn arn:aws:iam::<AccountID>:saml-provider/openanm-saml-provider --saml-assertion file://samlresp.txt
{
    "Credentials": {
        "AccessKeyId": "<AccessKeyID>",
        "SecretAccessKey": "<SecretKey>",
        "SessionToken": "<一時認証token>",
        "Expiration": "2018-03-04T15:50:09Z"
    },
    "AssumedRoleUser": {
        "AssumedRoleId": "<AssumeRoleID>:login-user",
        "Arn": "arn:aws:sts::<AccountID>:assumed-role/saml-provider-role/login-user"
    },
    "Subject": "**************",
    "SubjectType": "transient",
    "Issuer": "www.example.com",
    "Audience": "https://signin.aws.amazon.com/saml",
    "NameQualifier": "******************"
}

4-4. 一時認証情報の記載

~/.aws/credentialsに一時認証情報を記載します。

[saml]
aws_access_key_id = <AccessKeyID>
aws_secret_access_key = <SecretKey>
aws_session_token = <一時認証token>

4-5. 権限の確認

saml-provider-roleにはS3のフルアクセス権限のみあるので、実際に反映されているか確認します。

🤖 ~  ⌚ 23:51:41
⚡ aws s3api list-buckets --profile saml | head -10
{
    "Buckets": [
        {
            "Name": "<BucketA>",
            "CreationDate": "<Date>"
        },
        {
            "Name": "<BucketB>",
            "CreationDate": "<Date>"
        },

🤖 ~  ⌚ 23:53:00
⚡ aws ec2 describe-instances --profile saml --region ap-northeast-1

An error occurred (UnauthorizedOperation) when calling the DescribeInstances operation: You are not authorized to perform this operation.

以上より、S3アクセス権限があり、EC2等にはAPIcallできないことが確認できます。
