ケース
$FOAM_TUTORIALS/incompressible/icoFoam/cavity/cavityGrade
概要
天井駆動のキャビティ流れを、壁に向かって勾配を付けた 20×20 セルのメッシュで計算します。詳細メッシュ (cavityFine) での計算結果を初期条件として、勾配付けされたメッシュに適用します。
解析モデル
解析モデルを下図に示します。
解析条件
解析条件を下表に示します。
| 項目1 | 項目2 | 項目3 | 単位 | 設定内容 |
|---|---|---|---|---|
| system | blockMeshDict | 解析モデルサイズ x | m | 0.1 |
| 解析モデルサイズ y | m | 0.1 | ||
| 解析モデル分割数 nx | - | 20 | ||
| 解析モデル分割数 ny | - | 20 | ||
| controlDict | 開始時刻 | sec | 0.7 | |
| 終了時刻 | sec | 0.8 | ||
| $\Delta$ t | sec | 0.005 | ||
| constant | transportProperties | 動粘性係数 $\nu$ | m2/s | 0.01 |
解析結果

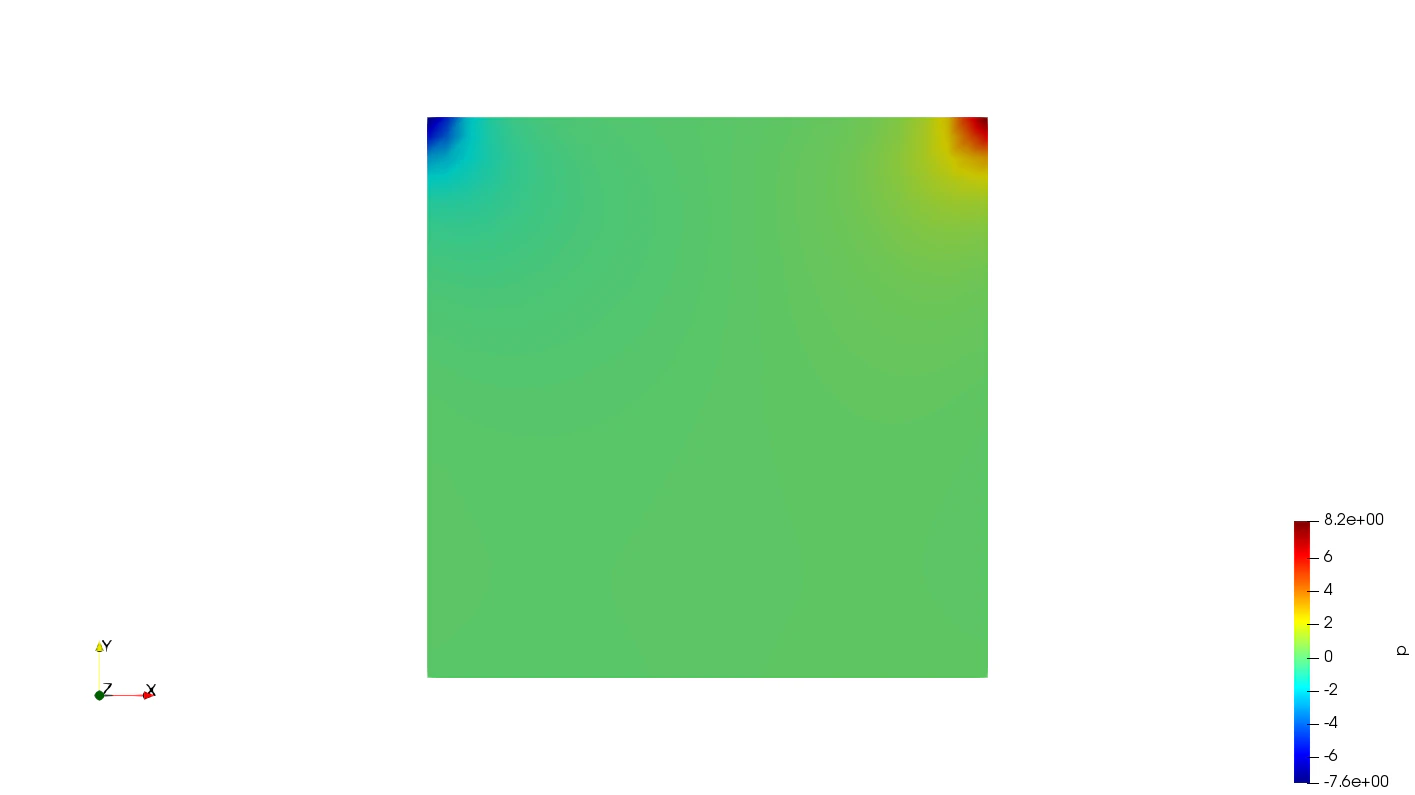

計算終了時 (0.8 sec) の圧力分布を下図に示します。

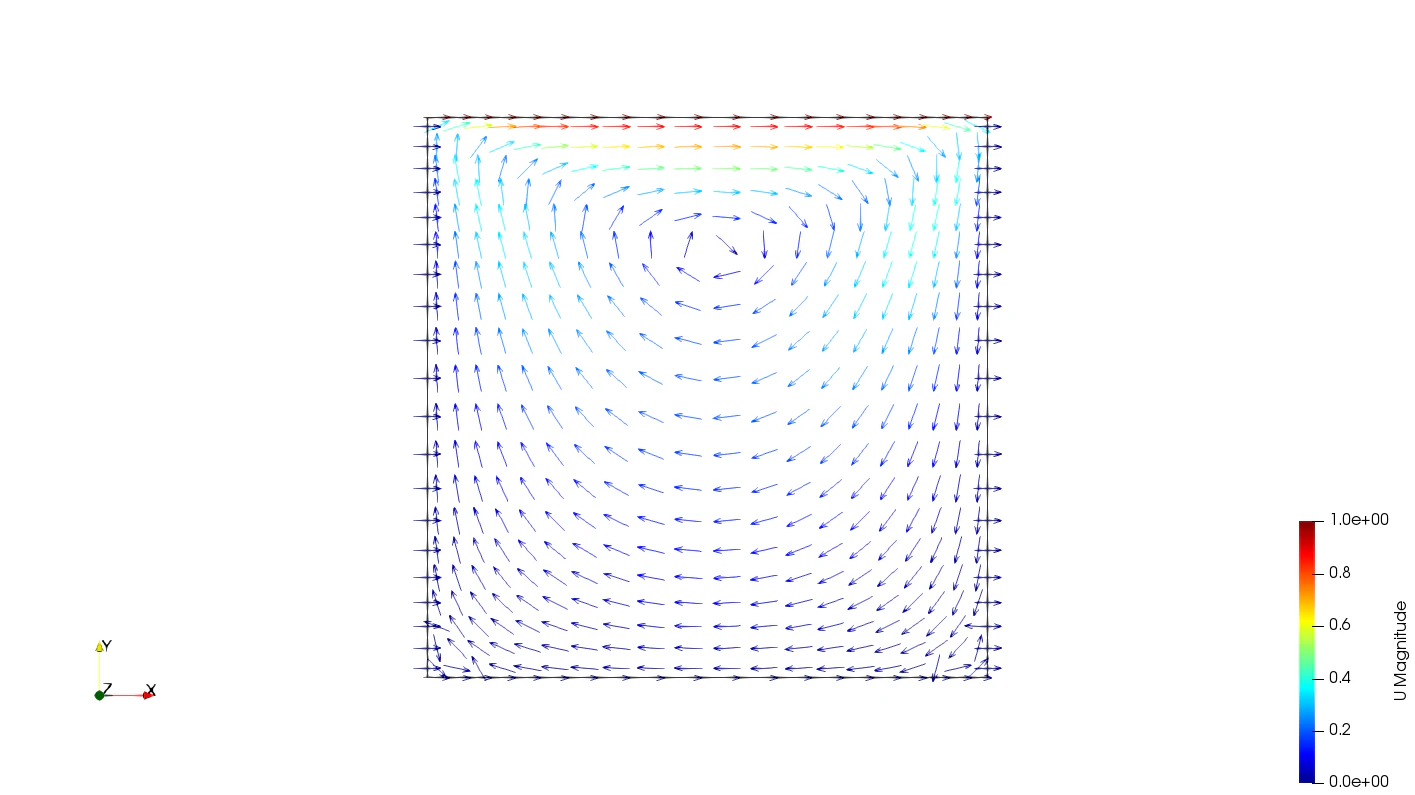

計算終了時 (0.8 sec) の速度ベクトルプロットを下図に示します。

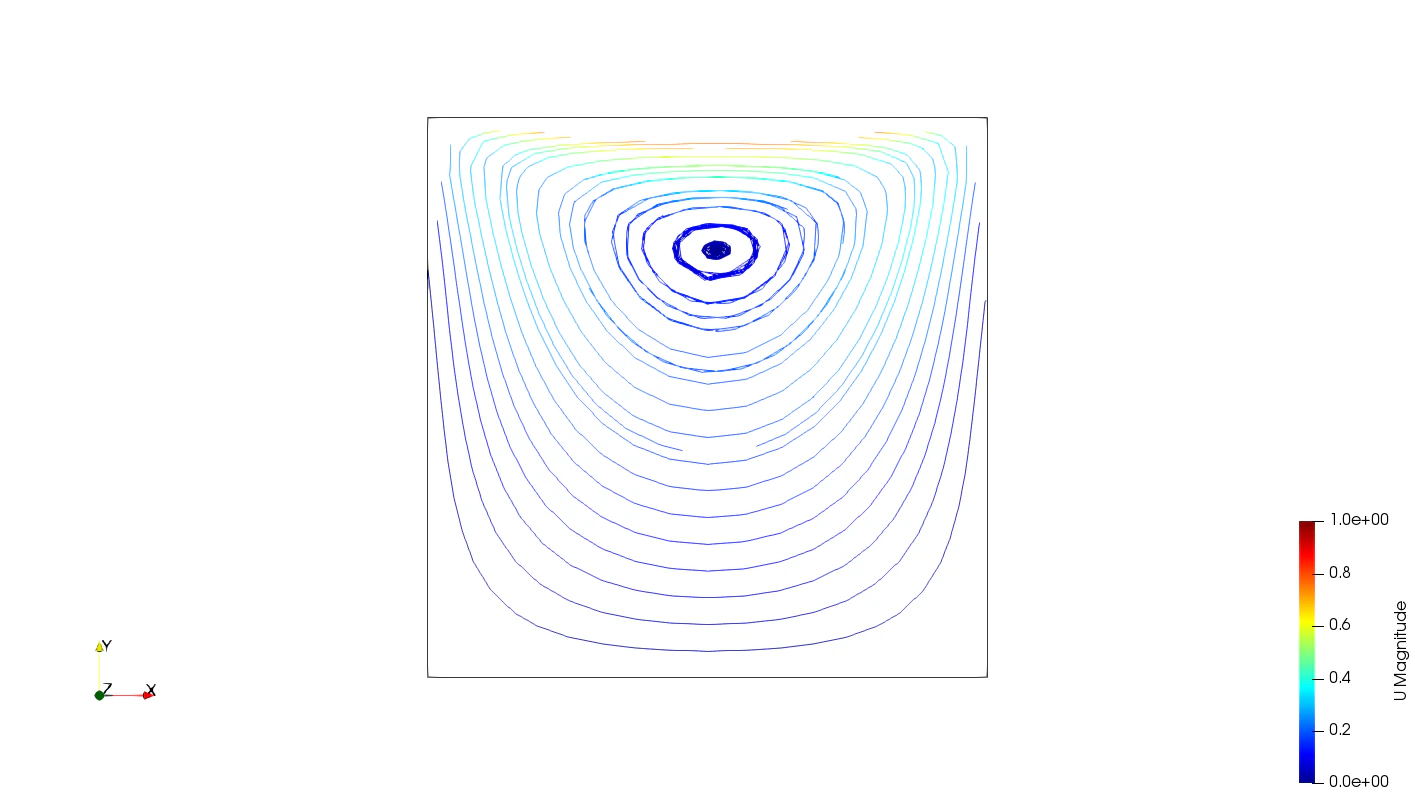

計算終了時 (0.8 sec) の流線を下図に示します。
実行コマンド
前処理 (Pre-processing)
run
cp -r $FOAM_TUTORIALS/incompressible/icoFoam/cavity/cavityGrade .
cd cavityGrade
メッシュ作成
blockMesh
データマッピング
mapFields ../cavityFine -consistent
アプリケーションの実行
icoFoam
後処理 (Post-processing)
paraFoam
計算時間
0.03 (sec), シングル, AMD Ryzen 7 3750H with Radeon Vega Mobile Gfx
