paraviewのバージョン
paraviewの最新バージョンは、2021年12月現在で5.9.1です。
レイトレーシング機能
paraviewにはレイトレーシング機能であるintel社のOSPRayが内蔵されています。
paraviewの最新版のレイトレーシング機能で、マテリアルを選択できることを確認しました。
逆に、5.6.xのような古いバージョンでは、レイトレーシング機能でマテリアルを選択することはできませんでした。
適用例
ダムブレイクのチュートリアルケースの計算結果の後処理で、paraviewのレイトレーシング機能を適用したスナップショットを作成しました。スナップショットより作成したアニメーションを以下に示します。
ダムブレイクは次のケースを使用しました。
$FOAM_TUTORIALS/multiphase/interFoam/laminar/damBreakWithObstacle
なお、AMRは使用しないように変更してあります。
paraviewの設定例
以下はcaseディレクトリで
$ touch case.foam
として空のcase.foamファイルを作成した後、paraviewでcase.foamを選択する例です。
case.foam

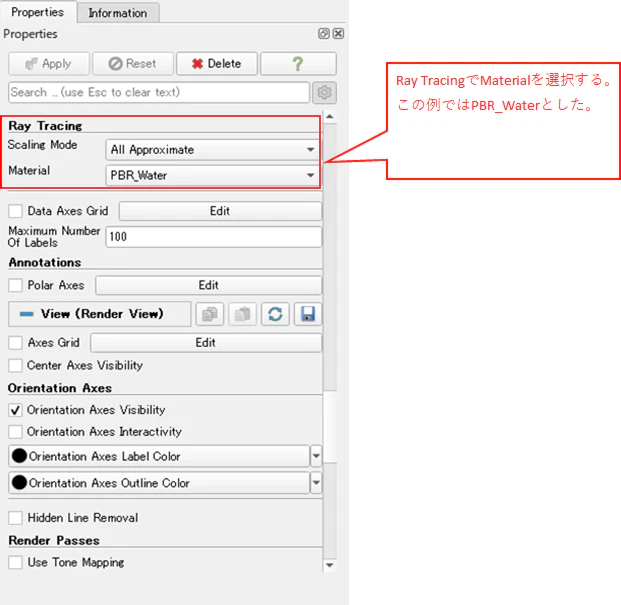

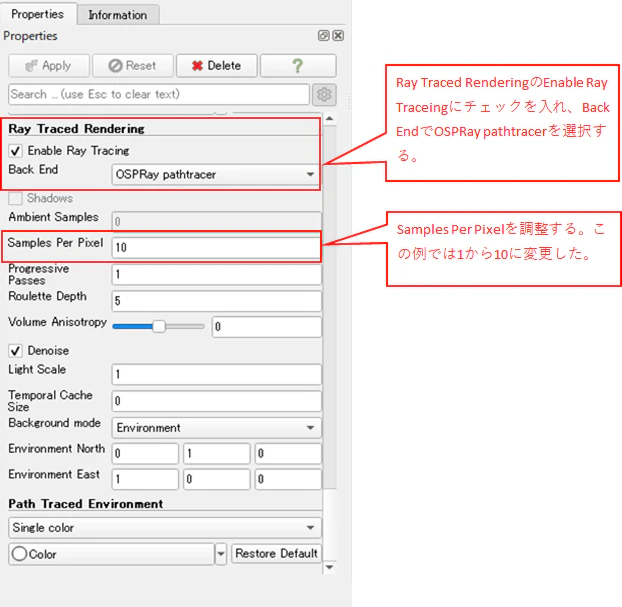

Contour

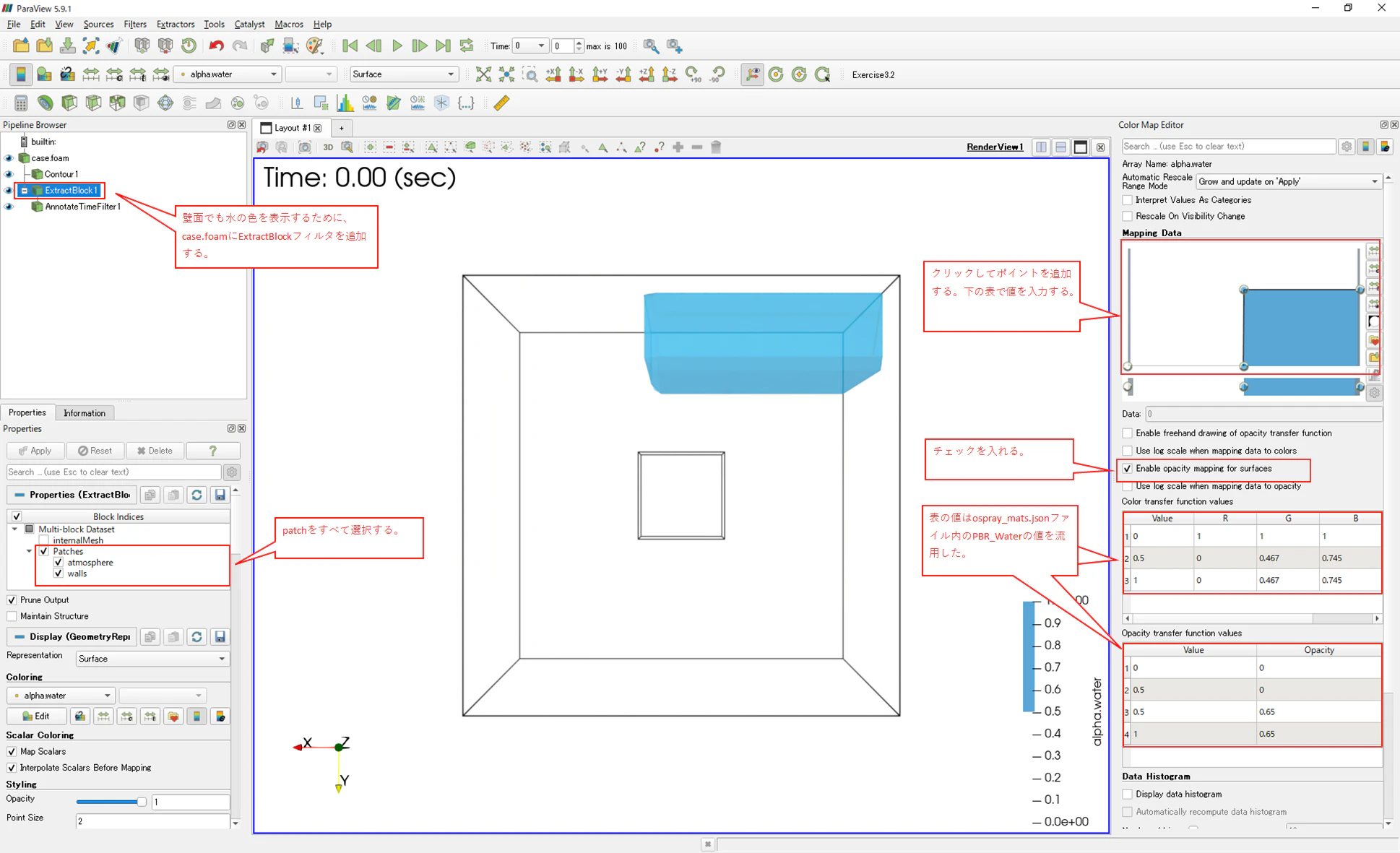

ExtractBlock
