pythonでフラクタル図形を作成part1(シェルピンスキーのギャスケット）

#1.フラクタル図形とは
フラクタル図形とは,どんなに拡大しても元々の図形と同じであるもの.

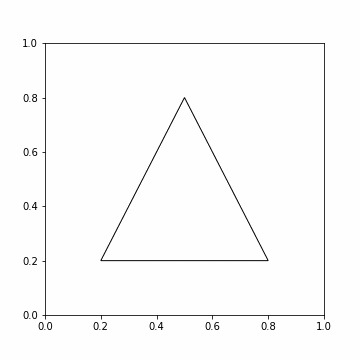

フラクタル図形の代表的なものであるシェルピンスキーのギャスケットを以下に示す.

#2.シェルピンスキーのギャスケットの作成

fractal.py

import matplotlib.pyplot as plt
import matplotlib.patches as pat
import math

#triangle = [(x1,y1),(x2,y2),(x3,y3)]

#入力triangle内にある三角形の座標を出力する
def return_triangle(triangle):
    x1 = (triangle[0][0] + triangle[1][0])/2
    y1 = (triangle[0][1] + triangle[1][1])/2
    x2 = (triangle[1][0] + triangle[2][0])/2
    y2 = (triangle[1][1] + triangle[2][1])/2
    x3 = (triangle[2][0] + triangle[0][0])/2
    y3 = (triangle[2][1] + triangle[0][1])/2
    new_triangle = [(x1,y1),(x2,y2),(x3,y3)]
    return new_triangle

#2点間の距離を出力する
def distance(p1,p2):
    return math.sqrt((p1[0]-p2[0])**2 + (p1[1]-p2[1])**2)

#点pとtriangleの内の点で点pに最も近い２点から構成される三角形を出力
def select_neighbor_points(p, triangle):
    distance1 = distance(p, triangle[0])
    distance2 = distance(p, triangle[1])
    distance3 = distance(p, triangle[2])
    if distance1 > distance2:
        if distance1 > distance3:
            return [p, triangle[1], triangle[2]]
        else:
            return [p, triangle[0], triangle[1]]
    else:
        if distance2 > distance3:
            return(p, triangle[0],triangle[2])
        else:
            return(p, triangle[0],triangle[1])

#fractal図形を生成する。iteration数が大きいほど複雑になる
def produce_fractal1(triangle, iteration):
    if iteration == 0: return 0
    p1 = triangle[0]
    p2 = triangle[1]
    p3 = triangle[2]
    new_triangle = return_triangle(triangle)
    p = pat.Polygon(xy = new_triangle,fc = "white", ec = "black")
    ax.add_patch(p)
    produce_fractal1(select_neighbor_points(p1,new_triangle), iteration-1)
    produce_fractal1(select_neighbor_points(p2,new_triangle), iteration-1)
    produce_fractal1(select_neighbor_points(p3,new_triangle), iteration-1)

triangle = [(0.2, 0.2), (0.8, 0.2), (0.5, 0.8)]　#初期三角形の座標
fig = plt.figure(figsize=(5, 5))
ax = fig.add_subplot(1,1,1)
p = pat.Polygon(xy = triangle,fc = "white", ec = "black")
ax.add_patch(p)
produce_fractal1(triangle,6)
fig.savefig("./fractal.png") #画像の保存

再帰処理で簡単に実装できる.実行はjupyterで行った.

fractal.py

produce_fractal1(triangle,iteration)

iterationの数を大きくするとより深い層まで三角形がつくられる.

#3.まとめ
再帰処理をうまく実装することでシェルピンスキーのギャスケットを作ることができた.再帰処理の中身を変えることで他のフラクタル図形を作成できる.
