ロードセルを手に入れるために100均のキッチンスケールを分解した件

今すぐにロードセルが欲しい！

そんな時ありますよね。

購入品

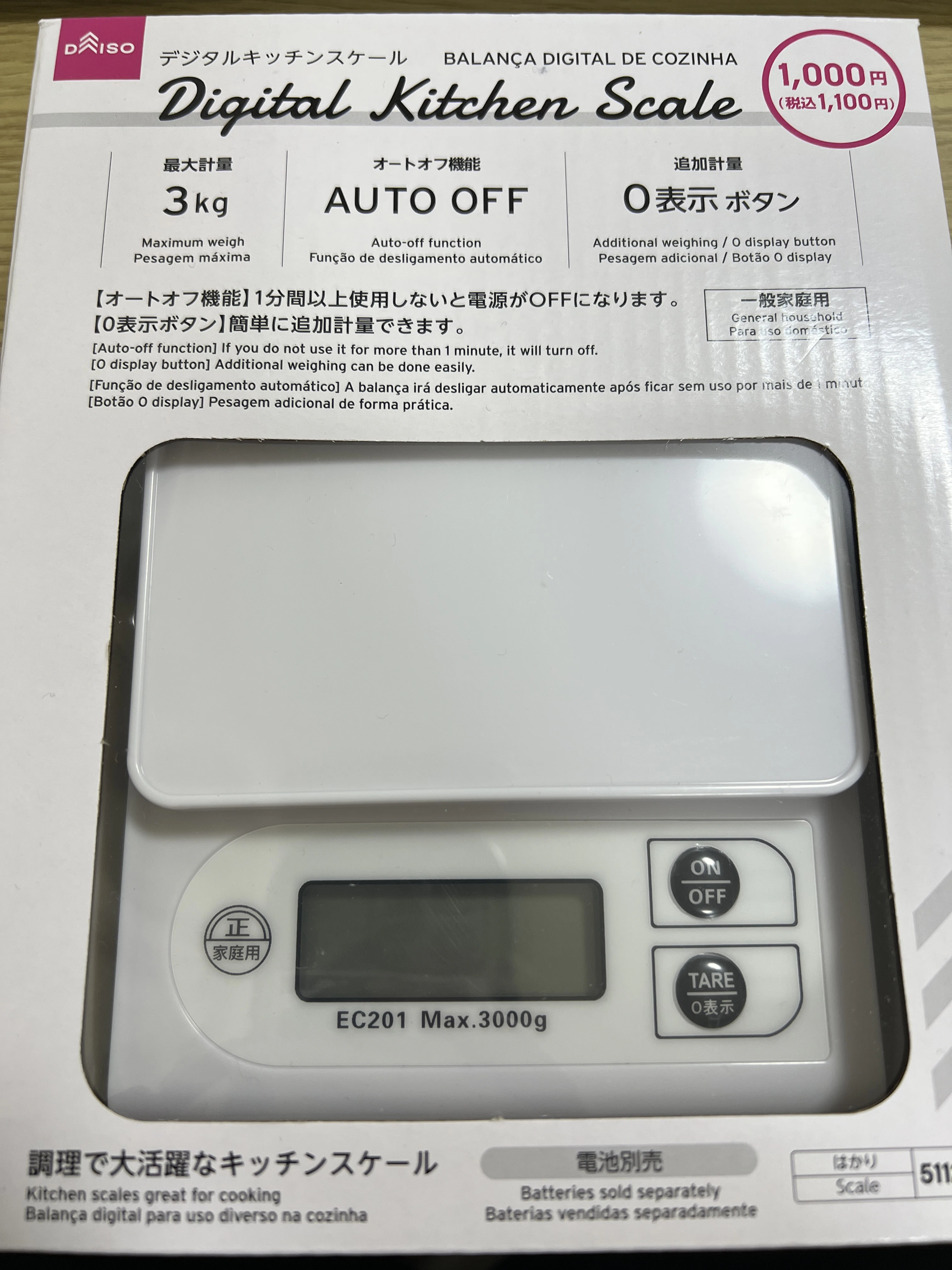

今回はダイソーでこの商品を購入しました。

品名：デジタルキッチンスケール（3kg、ホワイト）
品番：EC-201-5112
金額：¥1,100(税込)

いざ分解…！！

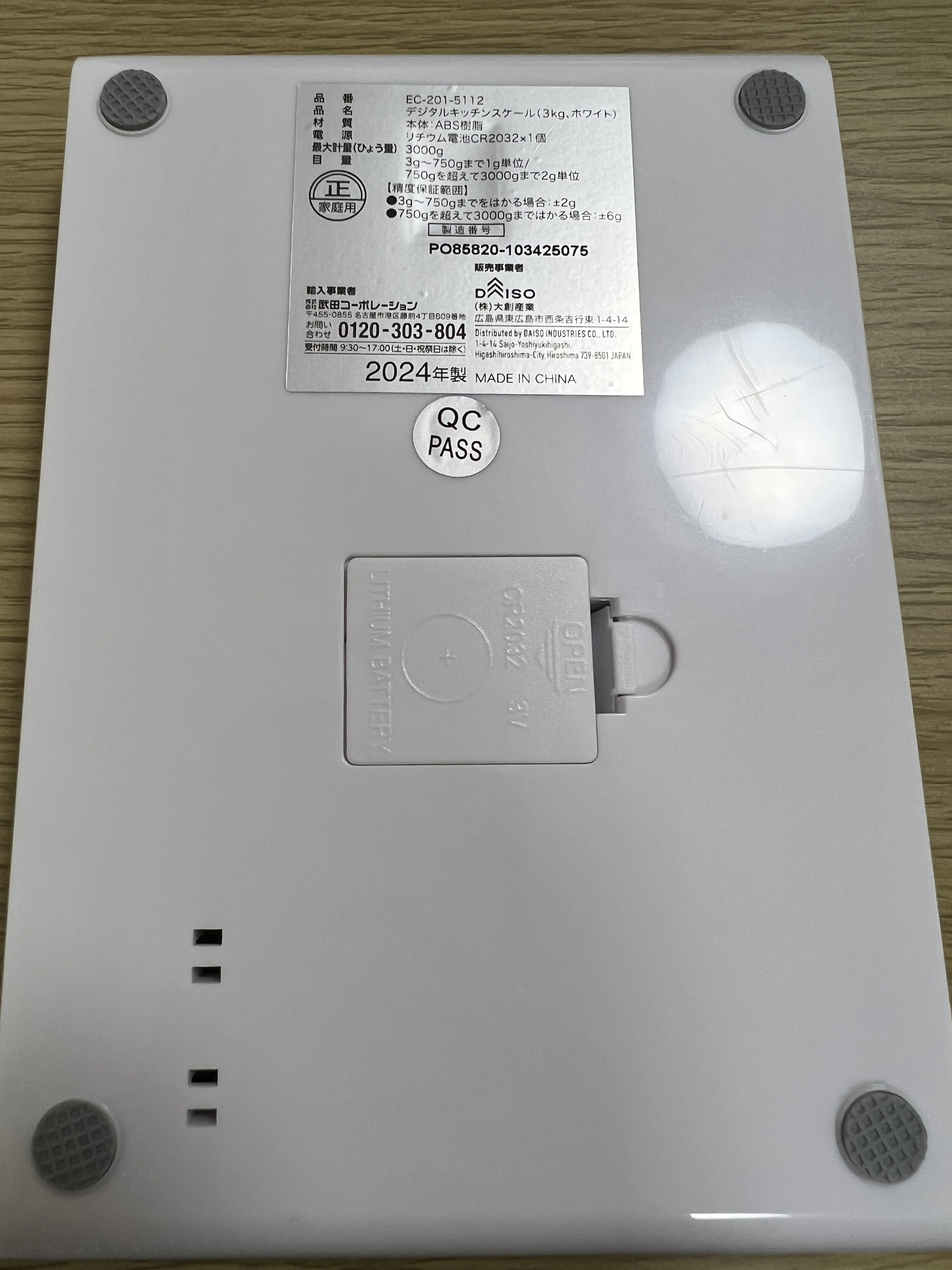

しかし、裏面を見てみても開けれそうなところがない。

しかし、私は知っている。ダイソーはねじ穴をうまく隠すことを。。。

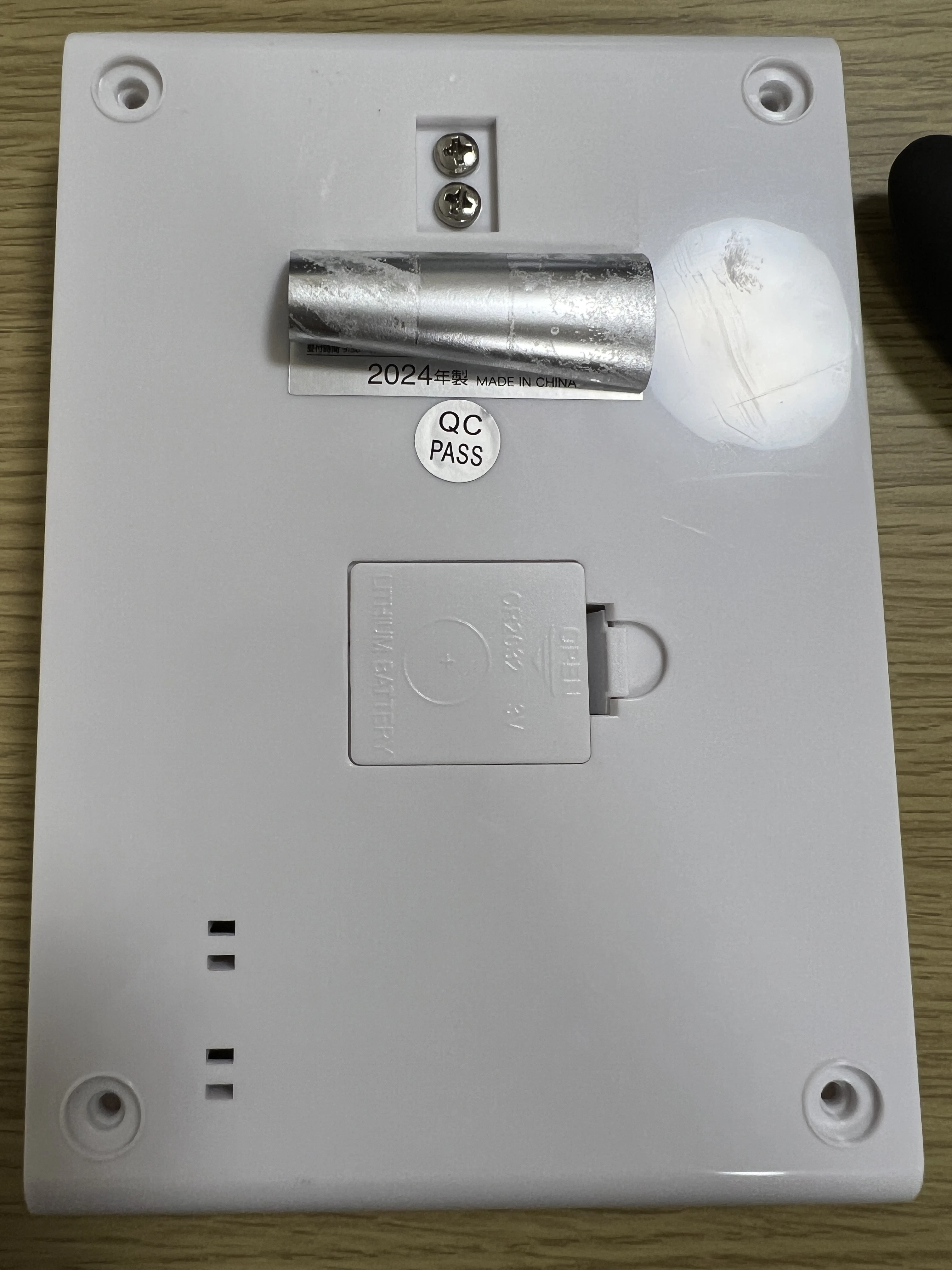

滑り止めの裏だけだと思っていたが、まさかこのテープの裏にまで隠しているとは。。。

いざ回路チェック

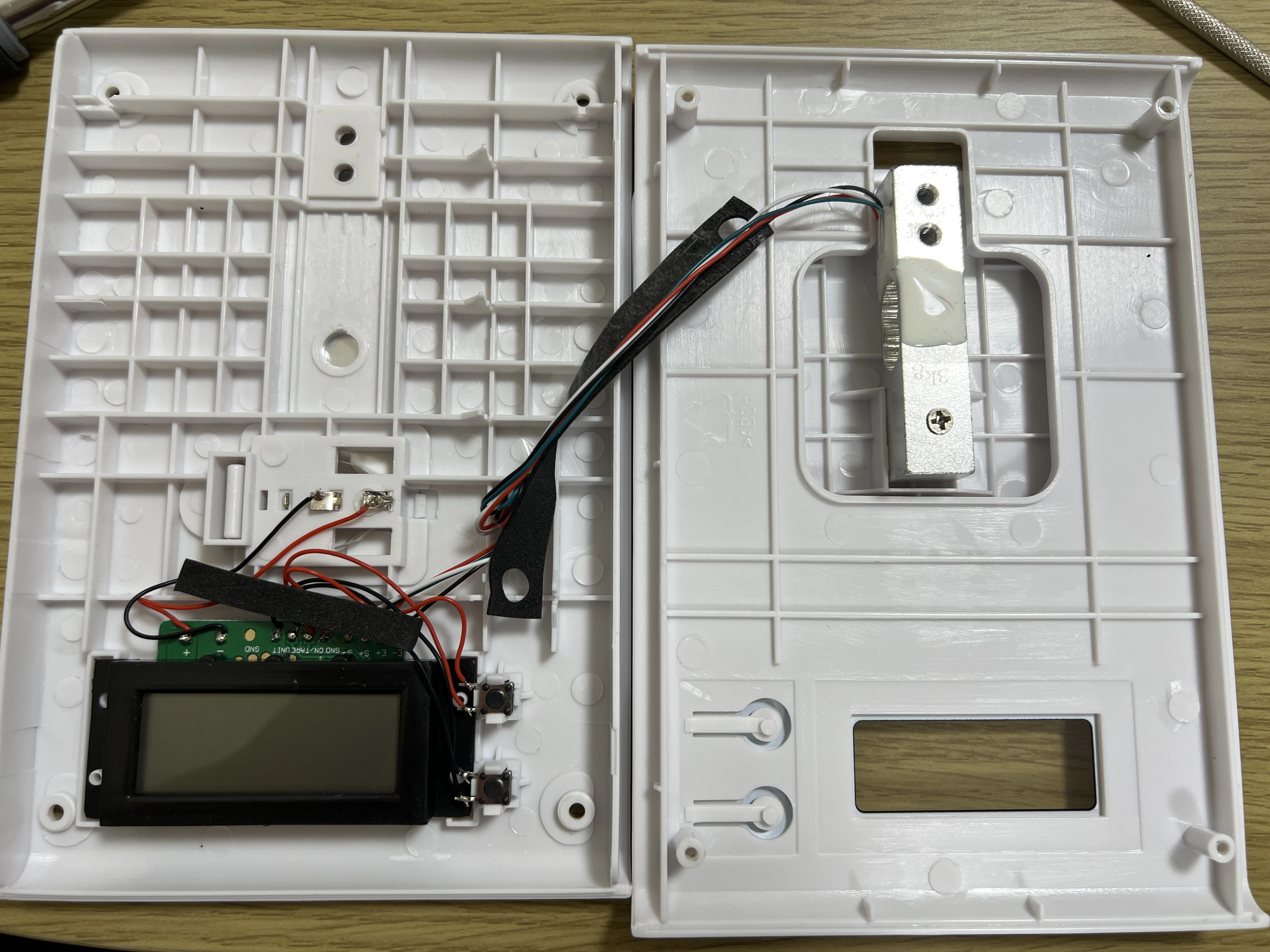

開けてみるとこんな感じ。

この右側が目当てのロードセルですね。
すごくスマートに収まっている感じ。さすがダイソー。

ほんとははんだごてで取り外したかったが、はんだごて台もはんだ吸取器もないことに気づく。。。
仕方なくニッパーで線を切って取り外す。

果たしてこれを使って重さを測定できるのか！？

測定実施

何かしら値が出るかを確認。ソースコードは以下のサイトに記載のものを参考にさせていただきました。

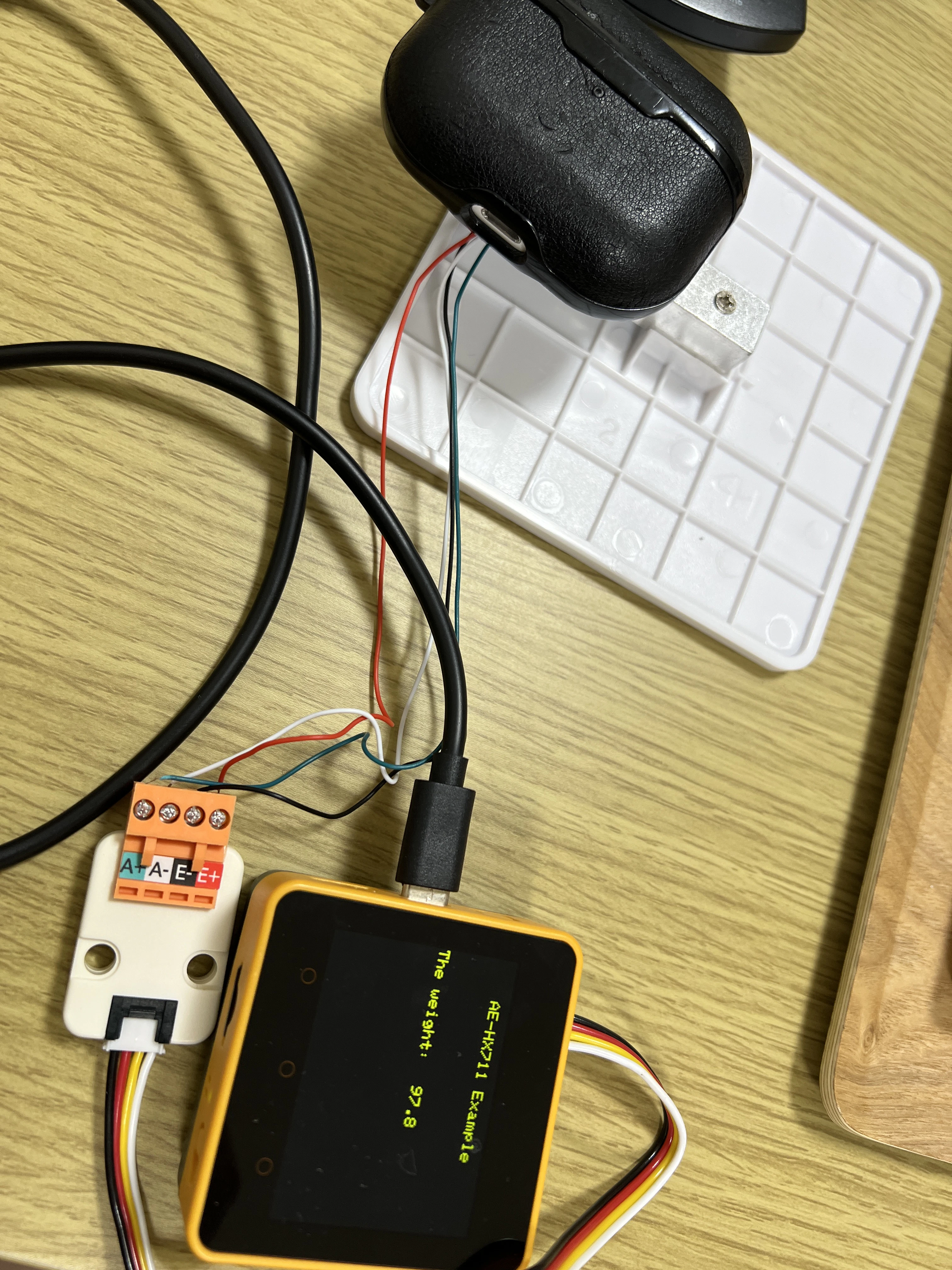

M5stack Core2とWeight Unit（HX711）を用意し実行したコードがこちら

main.cpp

#include <M5Core2.h>

void AE_HX711_Init(void);
void AE_HX711_Reset(void);
long AE_HX711_Read(void);
long AE_HX711_Averaging(long adc,char num);
float AE_HX711_getGram(char num);

#define pin_dout  36    // GROVE-B Yellow
#define pin_slk   26    // GROVE-B White

//---------------------------------------------------//
// ロードセル　シングルポイント（ビーム型）　ＳＣ６１６Ｃ　５００ｇ[P-12532]
//---------------------------------------------------//
#define OUT_VOL   0.0007f   //定格出力 [V]
#define LOAD      3000.0f    //定格容量 [g]

float offset;

void setup() {
  M5.begin();
  M5.Lcd.clear(BLACK);
  M5.Lcd.setTextSize(2);
  M5.Lcd.setTextColor(YELLOW);
  M5.Lcd.setCursor(50,10);
  M5.Lcd.print("AE-HX711 Example");

  Serial.begin(9600);
  Serial.println("AE-HX711 Example");

  AE_HX711_Init();
  AE_HX711_Reset();
  offset = AE_HX711_getGram(50);

  M5.Lcd.setCursor(0,90);
  M5.Lcd.print("The weight:");
}

void loop() {
float data;
  char S1[20];
  char s[20];
  data = AE_HX711_getGram(10);
  sprintf(S1,"%s",dtostrf((data-offset), 5, 1, s));
  Serial.println(S1);
  M5.Lcd.fillRect(150,90,100,20,BLACK);
  M5.Lcd.setCursor(150,90);
  M5.Lcd.print(S1);
}

void AE_HX711_Init(void)
{
  pinMode(pin_slk, OUTPUT);
  pinMode(pin_dout, INPUT);
}

void AE_HX711_Reset(void)
{
  digitalWrite(pin_slk,1);
  delayMicroseconds(100);
  digitalWrite(pin_slk,0);
  delayMicroseconds(100);
}

long AE_HX711_Read(void)
{
  long data=0;
  while(digitalRead(pin_dout)!=0);
  delayMicroseconds(10);
  for(int i=0;i<24;i++)
  {
    digitalWrite(pin_slk,1);
    delayMicroseconds(5);
    digitalWrite(pin_slk,0);
    delayMicroseconds(5);
    data = (data<<1)|(digitalRead(pin_dout));
  }
  //Serial.println(data,HEX);
  digitalWrite(pin_slk,1);
  delayMicroseconds(10);
  digitalWrite(pin_slk,0);
  delayMicroseconds(10);
  return data^0x800000;
}


long AE_HX711_Averaging(long adc,char num)
{
  long sum = 0;
  for (int i = 0; i < num; i++) sum += AE_HX711_Read();
  return sum / num;
}

float AE_HX711_getGram(char num)
{
  #define HX711_R1  20000.0f
  #define HX711_R2  8200.0f
  #define HX711_VBG 1.25f
  #define HX711_AVDD      4.2987f//(HX711_VBG*((HX711_R1+HX711_R2)/HX711_R2))
  #define HX711_ADC1bit   HX711_AVDD/16777216 //16777216=(2^24)
  #define HX711_PGA 128
  #define HX711_SCALE     (OUT_VOL * HX711_AVDD / LOAD *HX711_PGA)

  float data;

  data = AE_HX711_Averaging(AE_HX711_Read(),num)*HX711_ADC1bit;
  //Serial.println( HX711_AVDD);
  //Serial.println( HX711_ADC1bit);
  //Serial.println( HX711_SCALE);
  //Serial.println( data);
  data =  data / HX711_SCALE;

  return data;
}

実行したところ何かしら値が出ていることは確認。
ただ、普通にキッチンスケールで測った値と違うため、何か補正が必要そうな感じ。

まとめ

ダイソーさんありがとう！！
