概要
circuitjsを調査してみた。
練習問題やってみた。
練習問題
circuitjsは、論理回路がある。
論理回路、素子を探せ。

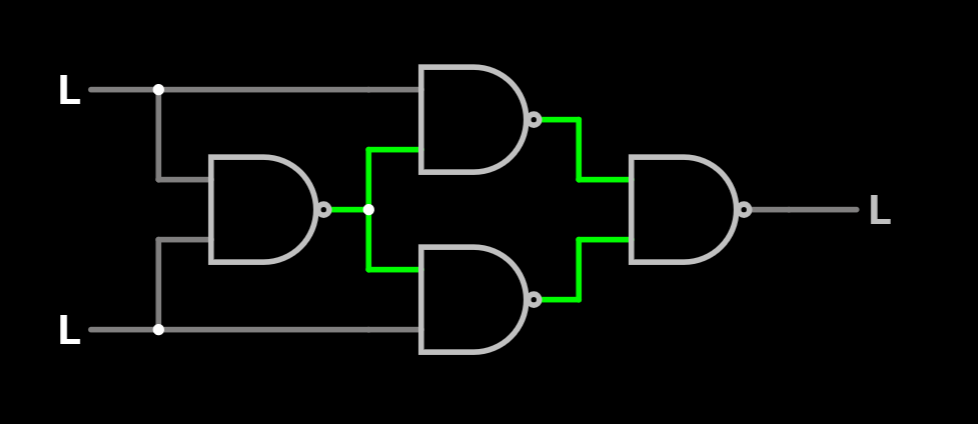

写真
結果
| 名称 | 和訳 |
|---|---|
| Logic Input | 論理入力 デジタル回路の入力として使用する。 |
| Logic Output | 論理出力 デジタル回路の出力として使用する。 |
| Inverter | インバーター(NOTゲート) |
| NAND Gate | NANDゲート |
| NOR Gate | NORゲート |
| AND Gate | ANDゲート |
| OR Gate | ORゲート |
| XOR Gate | XORゲート |
| D Flip-Flop | Dフリップ・フロップ |
| JK Flip-Flop | JKフリップ・フロップ |
| T Flip-Flop | Tフリップ・フロップ |
| 7 Segment LED | 7セグメントLED |
| 7 Segment Decoder | 7セグメントデコーダー |
| Multiplexer | マルチプレクサ 4bit |
| Demultiplexer | デマルチプレクサ 4bit |
| SIPO shift register | SIPO(直列入力並列出力形) シフトレジスタ 8bit |
| PISO shift register | PISO(並列入力直列出力形) シフトレジスタ 8bit |
| Counter | カウンタ 4bit |
| Ring Counter | リングカウンタ 10bit |
| Latch | ラッチ 4bit |
| Sequence generator | シーケンスジェネレータ |
| Full Adder | 全加算器 4bit |
| Half Adder | 半加算器 |
| Custom Logic | カスタムロジック |
以上。
