avrでsram

概要

avrでsramやってみた。
attiny85でアセンブラで書いた。
attiny85には、512byteのsramがある。

環境

avr studio 4
attiny85 1mhz
tera term
usb-serial

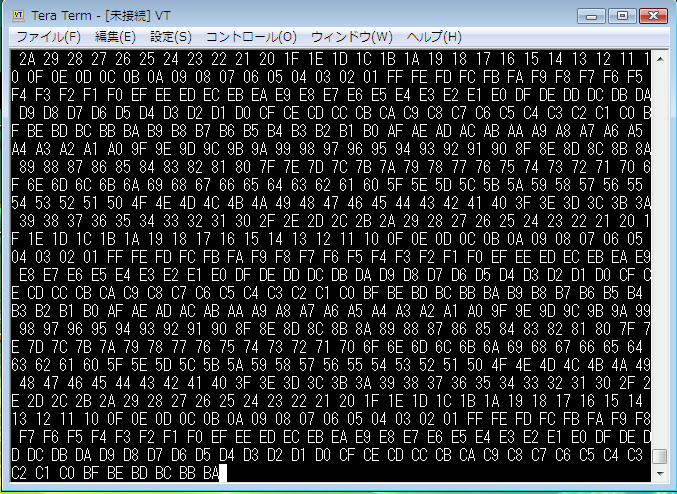

写真

サンプルコード

sramの先頭から２５５→１まで、書き込んで読んでみる。

setup:
    ldi     r16, high(RAMEND)
    out     SPH, r16
    ldi     r16, low(RAMEND)
    out     SPL, r16
    cbi     DDRB, PB0
    sbi     DDRB, PB1
    sbi     PORTB, PB1
loop:
    ldi     ZL, LOW(SRAM_START)
    ldi     ZH, HIGH(SRAM_START)
    ldi     r22, 255
    st      Z+, r22
    dec     r22
    brne    PC - 2
    ldi     ZL, LOW(SRAM_START)
    ldi     ZH, HIGH(SRAM_START)
    ldi     r22, 255
    ld      r16, Z+
    rcall   bin2hex2
    ldi     r19, ' '
    rcall   send
    dec     r22
    brne    PC - 5
    rcall   wait
    rjmp    loop

以上。
