windows11で、sketchup6 その113

概要

windows11に、sketchup6を入れてみた。
rubyで、3Dを書く。
タートルグラフィックスを見つけたのでやってみた。

参考にしたページ

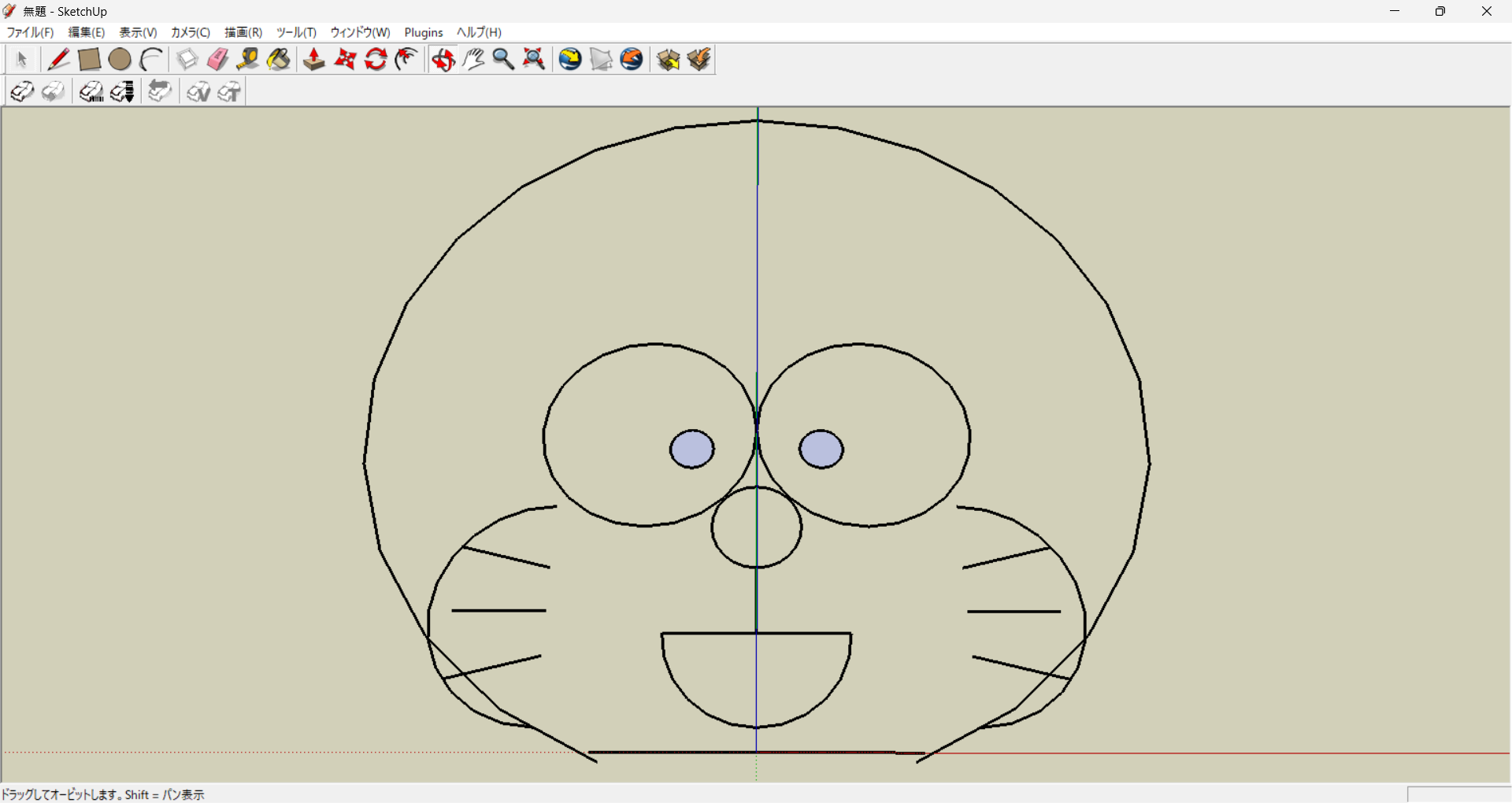

写真

サンプルコード

class Kame5
	def initialize
		model = Sketchup.active_model
		@entities = model.active_entities
		@ANGLE = 0
		@LX = 10
		@LY = 10
		@pen = 0
		run()
	end
	def fmod(a, b)
		x = (a / b).floor
		return a - b * x
	end
	def penup()
		@pen = 0
	end
	def down()
		@pen = 1
	end
	def turn(a)
		@ANGLE = fmod(@ANGLE + a, 360.0)
	end
	def move(l)
		p = []
		rd = Math::PI / 180.0
		x = l * Math::cos(rd * @ANGLE)
		y = -l * Math::sin(rd * @ANGLE)
		px = @LX
		py = @LY
		p << [px, py, 0]
		@LX += x
		@LY += y
		p << [@LX, @LY, 0]
		if @pen == 1
			@entities.add_curve(p)
		end
	end
	def goto(x, y)
		p = []
		px = @LX
		py = @LY
		p << [px, py, 0]
		@LX = x
		@LY = y
		p << [@LX, @LY, 0]
		if @pen == 1
			@entities.add_curve(p)
		end
	end
	def circle(r)
		if @pen == 1
			@entities.add_circle([@LX, @LY + r, 0], Z_AXIS, r, 24)
		end
	end
	def circle2(r, d)
		if @pen == 1
			center = [@LX, @LY + r, 0]
			vector = Geom::Vector3d.new 0, 0, 1
			normal = vector.normalize!
			@entities.add_arc center, X_AXIS, normal, r / 2, (@ANGLE).degrees, (@ANGLE + d).degrees
		end
	end
	def dot(r)
		r = r / 2
		face = @entities.add_circle([@LX, @LY, 0], Z_AXIS, r, 24)
		circle = @entities.add_face face
	end
	def setheading(h)
		@ANGLE = h + 90
	end
	def setx(x)
		@LX = x
	end
	# まるかいてちょん
	def maru_chon(i)
		penup()
		goto(50 * i, 100)
		down()
		circle(50)
		penup()
		goto(30 * i, 140)
		dot(20)
	end
	# お豆に芽が出てて―
	def omame()
		penup()
		goto(0, 80)
		down()
		circle(20)
		goto(0, 50)
	end
	# お空に三日月のぼってた
	def osora_mikaduki()
		penup()
		goto(-40, 50)
		down()
		goto(40, 50)
		penup()
		goto(0, -30)
		down()
		setheading(90)
		circle2(80, 180)
		setheading(90)
	end
	# 植木鉢1
	def uekibachi_1()
		penup()
		goto(90, -40)
		down()
		setheading(180)
		circle2(100, 180)
		setx(-90)
		setheading(0)
		circle2(100, 180)
	end
	# 植木鉢2
	def uekibachi_2()
		penup()
		goto(0, -200)
		down()
		setheading(0)
		circle2(370, 160)
		setheading(200)
		circle2(370, 160)
		penup()
		goto(-67, 0)
		down()
		goto(67, 0)
	end
	# ひげを付けたら
	def hige(i)
		penup()
		goto(90 * i, 80)
		down()
		goto(130 * i, 90)
		penup()
		goto(90 * i, 60)
		down()
		goto(130 * i, 60)
		penup()
		goto(90 * i, 40)
		down()
		goto(130 * i, 30)
	end
	def run()
		maru_chon(-1)
		maru_chon(1)
		omame()
		osora_mikaduki()
		uekibachi_1()
		uekibachi_2()
		hige(-1)
		hige(1)
	end
end

以上。
