vistaでkicad その3

#概要

vistaでkicadやってみた。
sketchupで、vrml書いて、kicadで読み込んで見た。

#環境

windows vista 32bit
kicad 4.0.4
sketchup 8

#sketchupでbox書く。

#skp_to_vrml.rbで出力。

#VRML V2.0 utf8
Shape {
  geometry IndexedFaceSet {
    coord Coordinate {
      point [
      1.000000 0.000000 -1.000000 ,
      0.000000 0.000000 -0.000000 ,
      0.000000 0.000000 -1.000000 ,
      0.000000 0.000000 -0.000000 ,
      1.000000 0.000000 -1.000000 ,
      1.000000 0.000000 -0.000000 ,
      1.000000 1.000000 -0.000000 ,
      0.000000 1.000000 -1.000000 ,
      0.000000 1.000000 -0.000000 ,
      0.000000 1.000000 -1.000000 ,
      1.000000 1.000000 -0.000000 ,
      1.000000 1.000000 -1.000000 ,
      1.000000 1.000000 -0.000000 ,
      0.000000 0.000000 -0.000000 ,
      1.000000 0.000000 -0.000000 ,
      0.000000 0.000000 -0.000000 ,
      1.000000 1.000000 -0.000000 ,
      0.000000 1.000000 -0.000000 ,
      0.000000 1.000000 -1.000000 ,
      0.000000 0.000000 -0.000000 ,
      0.000000 1.000000 -0.000000 ,
      0.000000 0.000000 -0.000000 ,
      0.000000 1.000000 -1.000000 ,
      0.000000 0.000000 -1.000000 ,
      0.000000 1.000000 -1.000000 ,
      1.000000 0.000000 -1.000000 ,
      0.000000 0.000000 -1.000000 ,
      1.000000 0.000000 -1.000000 ,
      0.000000 1.000000 -1.000000 ,
      1.000000 1.000000 -1.000000 ,
      1.000000 0.000000 -1.000000 ,
      1.000000 1.000000 -0.000000 ,
      1.000000 0.000000 -0.000000 ,
      1.000000 1.000000 -0.000000 ,
      1.000000 0.000000 -1.000000 ,
      1.000000 1.000000 -1.000000 ,
      ]
    }
    coordIndex [
    0, 1, 2, -1,
    3, 4, 5, -1,
    6, 7, 8, -1,
    9, 10, 11, -1,
    12, 13, 14, -1,
    15, 16, 17, -1,
    18, 19, 20, -1,
    21, 22, 23, -1,
    24, 25, 26, -1,
    27, 28, 29, -1,
    30, 31, 32, -1,
    33, 34, 35, -1,
    ]
  }
  appearance Appearance {
    material Material {}
  }
}

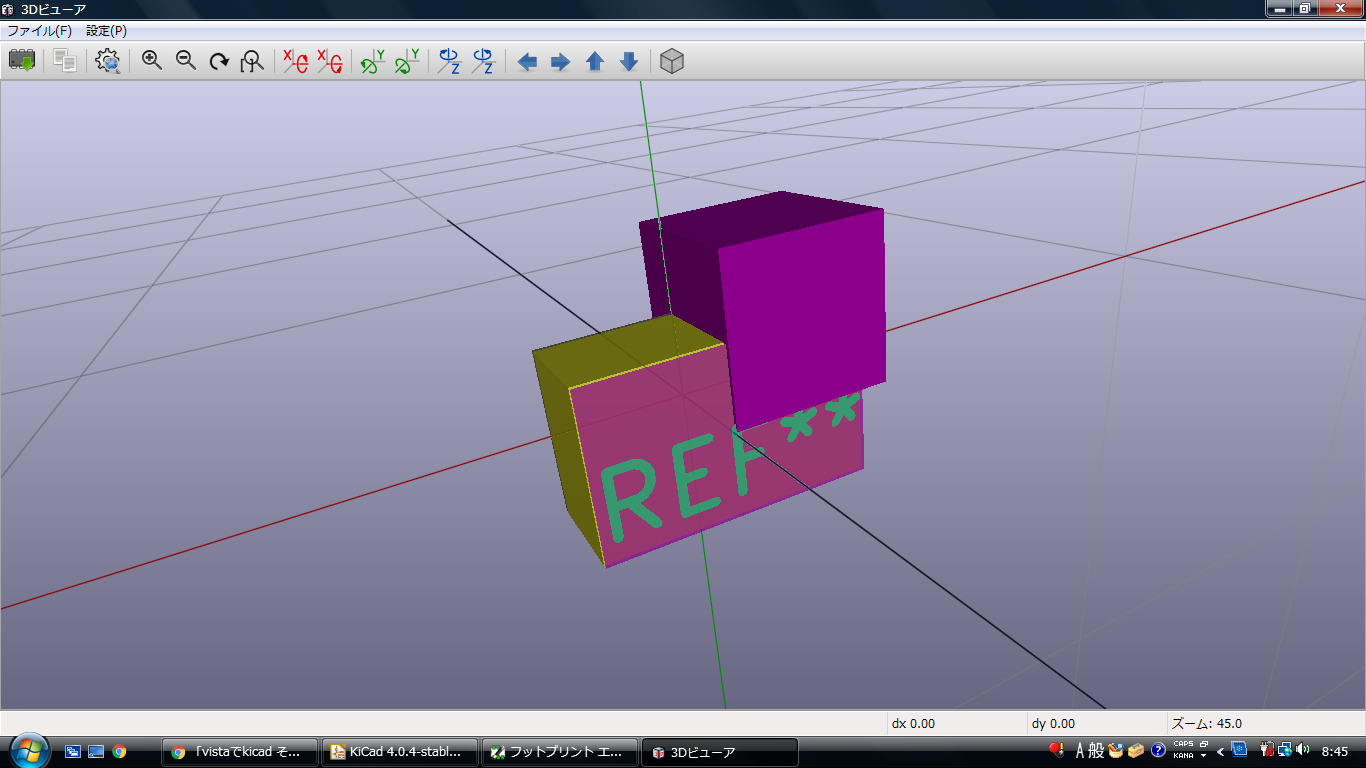

#kicadでvrmlを読み込む。

以上。
