windows11で、sketchup6 その82

概要

windows11に、sketchup6を入れてみた。
rubyで、3Dを書く。
解決できていない、課題がある。

課題

オブジェクトでオブジェクトを削除する。

できた所

オブジェクトでオブジェクトに跡を付ける。

できない所

オブジェクトでオブジェクトの交差を削除する。

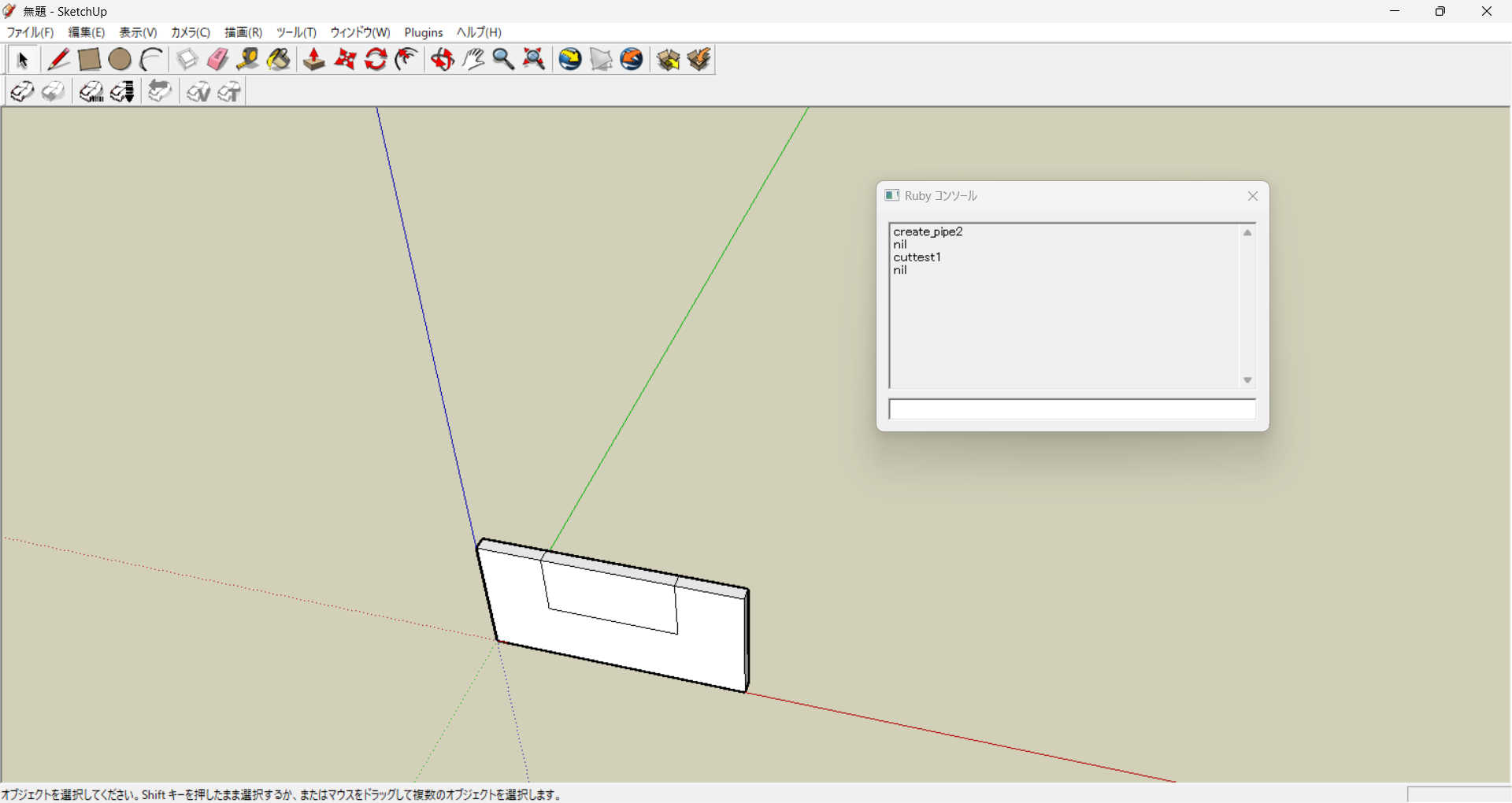

写真

サンプルコード

def cuttest1
	model = Sketchup.active_model
	entities = model.entities
	basegroup = entities.add_group
	basegroupentities = basegroup.entities
	p1 = Geom::Point3d.new(0, 0, 0)
	p2 = Geom::Point3d.new(20, 0, 0)
	p3 = Geom::Point3d.new(20, 1, 0)
	p4 = Geom::Point3d.new(0, 1, 0)
	p5 = Geom::Point3d.new(0, 0, 0)
	points = [p1, p2, p3, p4, p5]
	base = basegroupentities.add_face points
	normal = base.normal
	if normal == [0, 0, -1]
		base = base.reverse!
	end
	base.pushpull 10
	base_trans = basegroup.transformation
	cutgroup = entities.add_group
	cutgroupentities = cutgroup.entities
	p1 = Geom::Point3d.new(5, -1, 5)
	p2 = Geom::Point3d.new(15, -1, 5)
	p3 = Geom::Point3d.new(15, 2, 5)
	p4 = Geom::Point3d.new(5, 2, 5)
	p5 = Geom::Point3d.new(5, -1, 5)
	points = [p1, p2, p3, p4, p5]
	base = cutgroupentities.add_face points
	normal = base.normal
	if normal == [0, 0, -1]
		base = base.reverse!
	end
	base.pushpull 10
	cut_trans = cutgroup.transformation
	cutgroupentities.intersect_with false, cut_trans, basegroup, base_trans, true, basegroup
	basegroup.explode
	UI.messagebox("Click to delete cut group.")
	cutgroup.erase!
end

以上。
