概要
blocklyでverilog、やってみた。
練習問題、やってみた。
練習問題
7segmentLEDのデコーダーを書いて、iverilogで検証せよ。
写真

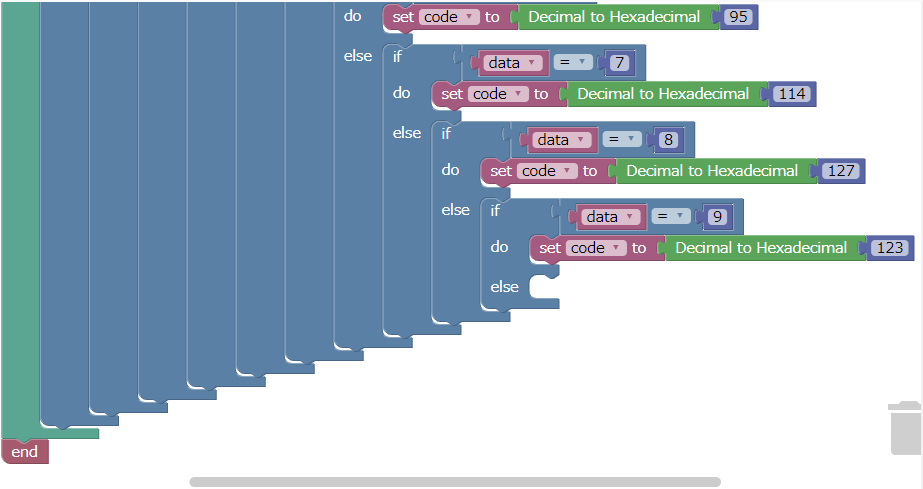

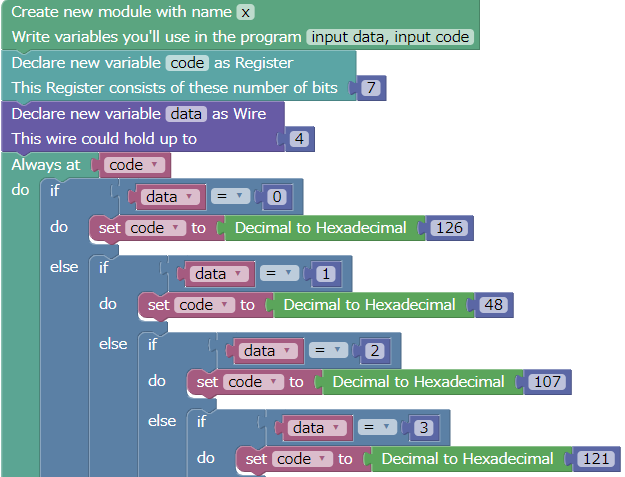

生成したコード
module x (input [3:0] data, output [6:0] code);
reg [6:0] code;
wire [3:0] data;
always @ (data)
begin
if (data == 0) begin
code = (7'h7e);
end else begin
if (data == 1) begin
code = (6'h30);
end else begin
if (data == 2) begin
code = (7'h6b);
end else begin
if (data == 3) begin
code = (7'h79);
end else begin
if (data == 4) begin
code = (6'h33);
end else begin
if (data == 5) begin
code = (7'h5b);
end else begin
if (data == 6) begin
code = (7'h5f);
end else begin
if (data == 7) begin
code = (7'h72);
end else begin
if (data == 8) begin
code = (7'h7f);
end else begin
if (data == 9) begin
code = (7'h7b);
end else begin
end
end
end
end
end
end
end
end
end
end
end
endmodule
テストベンチを書く。
module testbench;
reg [3:0] data;
wire [6:0] code;
x u(.data(data), .code(code));
initial
begin
$display(" data code");
$monitor( "%h %h", data, code);
data = 4'h0; #10;
data = 4'h1; #10;
data = 4'h2; #10;
data = 4'h3; #10;
data = 4'h4; #10;
data = 4'h5; #10;
data = 4'h6; #10;
data = 4'h7; #10;
data = 4'h8; #10;
data = 4'h9; #10;
$finish;
end
endmodule
iverilogでコンパイル実行
>iverilog block3.v
>vvp a.out
data code
0 7e
1 30
2 6b
3 79
4 33
5 5b
6 5f
7 72
8 7f
9 7b
block3.v:70: $finish called at 100 (1s)
生成したフローのxml
