DNS関連のログに迫ってみる。 Sysmon | MS:AD:DNS | Stream(DNS)

はじめに

• sysmonにdnsクエリログが出力されるようになって(2019.06)からようやっと検証することができました。
  • （Win2012Serverの検証環境ではsysmonにDNSイベントが記録されなかったため。後回しにしていましたが、ようやくWin10とWin2019Serverの環境を準備できました）
• 検証きっかけは以下の良記事をみて、splunkで各種DNS関連のログを比較して見てみたくなり試してみました
  • Sysmon 10.1の新機能：プロセスのDNSクエリーログをElasticsearchで採取してみる （動作確認編）

• せっかくなのでちまたでよく使われるDNSログ収集先2種も合わせて比較
  • Splunk Stream DNS：ネットワークLayer
  • Active DirectoryサーバのDNSログ：サーバLayer
  • Sysmon：エンドポイントLayer

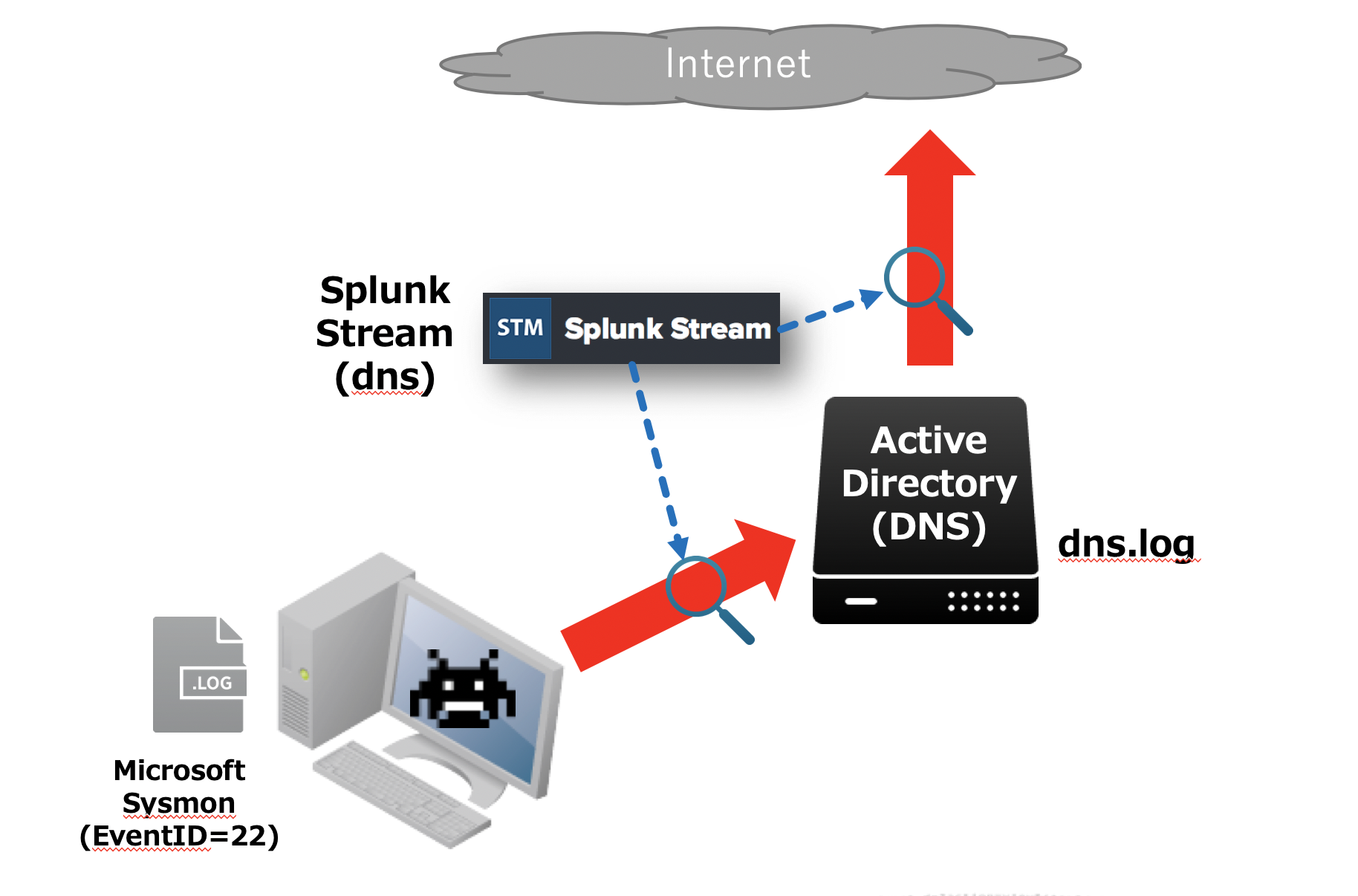

構成イメージ

• 余談だが、Splunk Streamは収集ポイントによって①クライアント→DNSサーバ間、②DNSサーバ→上位DNSサーバ間のクエリログも取得できる。今回はActive Directoryサーバ上のNICにIN/OUTするトラフィックをモニターして収集したため、①②両方のDNSクエリログを収集。

検証データ

ケース①： エンドポイントにて、[blackhat.com]ページをGoogleChromeで表示

• SPLは3つのデータソースを一度に検索して必要なフィールドにtableコマンドで絞った結果を出力比較

SPL

(source=win*sysmon* OR sourcetype=stream:dns OR sourcetype="msad:nt6:dns") blackhat.com earliest=1588339080 latest=1588339110
|eval bytes_size = len(_raw)
|table _time bytes_size sourcetype Image query QueryName host_addr{} QueryResults questiontype record_type QueryStatus

• 各DNSログの見え方を整理

ケース②： エンドポイントにて、[blackhat.com]ページをcmd上でpingを実施

• SPLは3つのデータソースを一度に検索して必要なフィールドにtableコマンドで絞った結果を出力比較

SPL

(source=win*sysmon* OR sourcetype=stream:dns OR sourcetype="msad:nt6:dns") blackhat.com earliest=1588339864 latest=1588340164
|eval bytes_size = len(_raw)
|table _time bytes_size sourcetype EventID Image CommandLine query QueryName host_addr{} QueryResults questiontype record_type QueryStatus

• SPL結果（ケース①と差はない）

ケース③： エンドポイントにて、[blackhat.com]とnslookupコマンドで実行

• SPLは3つのデータソースを一度に検索して必要なフィールドにtableコマンドで絞った結果を出力比較

SPL

(source=win*sysmon* OR sourcetype=stream:dns OR sourcetype="msad:nt6:dns") blackhat.com earliest=1588340403 latest=1588340523
|eval bytes_size = len(_raw)
|table _time bytes_size sourcetype EventID Image CommandLine query QueryName host_addr{} QueryResults questiontype record_type QueryStatus

• SPL結果

• sysmonイベントはあるが、実はDNSクエリイベント（EventCode=22）ではなく、Process Creation（EventCode=1）のみ記録された。

• nslookupコマンドはDnsQuery_A等のAPIを利用していないためsysmonのdnsクエリイベントに記録されなかった模様。
  • 参考記事:Evading Sysmon DNS Monitoring

ケース④： エンドポイントにて、Powershellスクリプトを実行

• ポイントはpoweshellスクリプトのencodeされた文字列の中にもC&Cサーバに対するCallBack URL（AWSのパブリックDNS名）が記載されています。

• SPLは3つのデータソースを一度に検索して必要なフィールドにtableコマンドで絞った結果を出力比較

SPL

(source=win*sysmon* OR sourcetype=stream:dns OR sourcetype="msad:nt6:dns") ec2-13-52-103-131.us-west-1.compute.amazonaws.com earliest=1588817760 latest=1588817784
|eval bytes_size = len(_raw)
|table _time bytes_size sourcetype EventID Image CommandLine query QueryName host_addr{} QueryResults questiontype record_type QueryStatus
|sort - _time

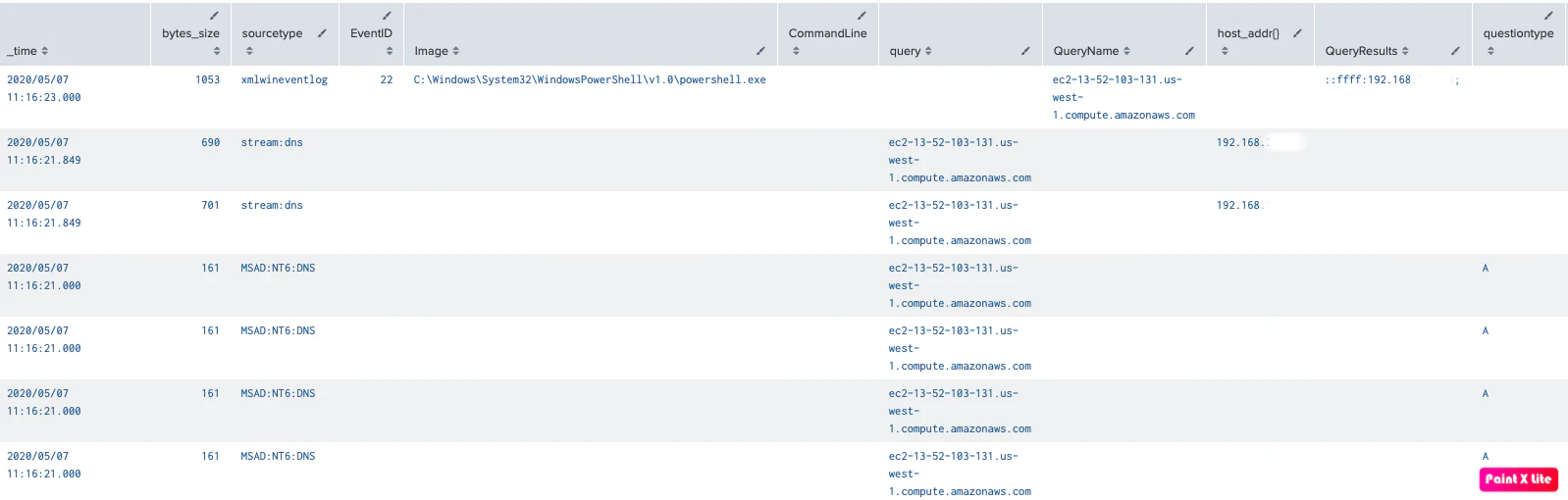

• SPL結果

• sysmonのみに拡大

• 一番上のイベントがsysmonデータです。powershell.exeがDNSクエリーをかけていることが分かります。つまり不審なドメインアクセス調査を行う際に、sysmonのログから影響のある端末のリストアップと、DNSクエリを行うプロセスを特定できる可能性があります。

おまけ

• sysmon v10以降を使ってDNSクエリを収集する際に利用してもらいやすいように以下2つのアイテムを紹介

  • sysmonダッシュボード(DNSクエリ対応)
    • https://github.com/odorusatoshi/jp_sysmon_dashbboard
  • sysmonのconfig(splunkプロセスのロギングを除外)
    • https://github.com/odorusatoshi/sysmon-config

• sysmon(dnsクエリ）はいい仕事してくれそうです
