プライベートHelm Hubを作ってHelmチャートを公開する

概要

Kubernetesを使う上で、自作のHelmチャートを活用したいケースは多々あると思いますが、作成したチャートをチーム内だけで公開したい場合には、自作のHelmリポジトリを作る必要が出てきます。
今回は、プライベートなKubernetes環境にHelm HubライクなGUI画面を構築し、Helmチャートを公開するサンプル実装手順を紹介します。

作成されるGUI画面例

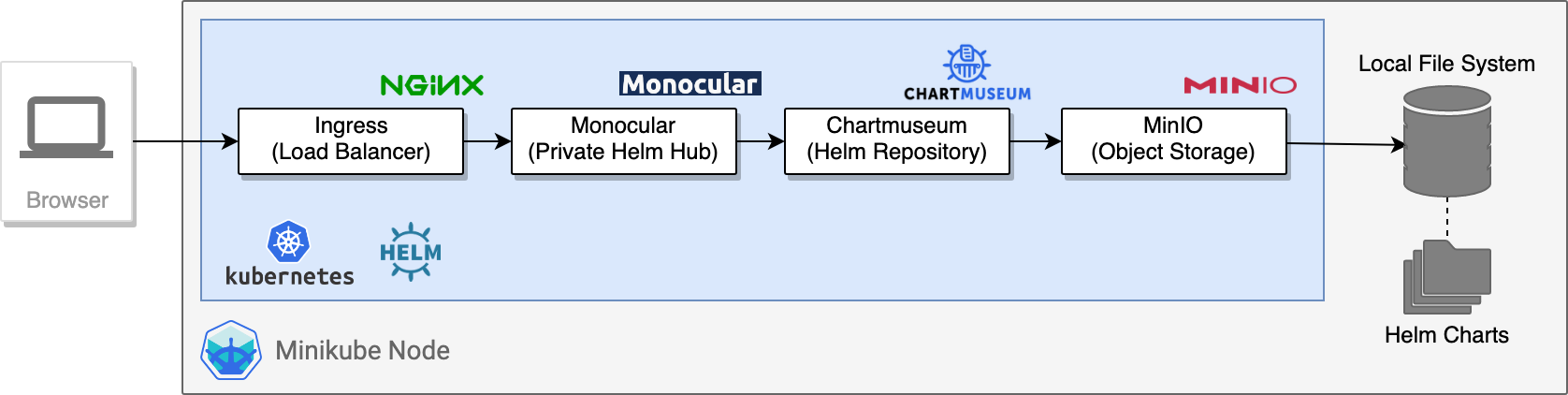

構築するプライベートHelm Hubの全体像

• ここではMinikube上に、オブジェクトストレージをバックエンドにするHelmリポジトリを作り、GUIで公開します。

コンポーネント一覧

Ingress

• Monocularにアクセスする際の前段に配置する負荷分散装置で、Monocularでは必須のためデプロイします。
• 今回は、Minikubeのアドオンをインストールすることにより、Kubernetes上にデプロイします。

Monocular

• Helm HubライクなGUI画面でHelmチャートを管理できるWEBアプリケーションです。
• ブラウザ経由でアクセスし、Helmリポジトリを指定することでリポジトリに含まれるチャートの情報を表示できます。

Chartmuseum

• カスタムHelmリポジトリ機能とその管理APIを提供するツールです。
• これ自体にはデータストアは含まれておらず、バックエンドのストレージを別途指定する必要があります。
• 今回はバックエンドのストレージにオブジェクトストレージを利用するものとします。

MinIO

• Kubernetes上にデプロイ可能なオブジェクトストレージです。
• AWS S3互換のストレージとなっていて、AWS SDKのawsコマンドを利用してバケットやオブジェクトの操作が可能です。

Minikube Node

• Minikubeが動作するインスタンスです。
• 今回はMinikubeのファイルシステム上に、Helmチャートを配置されるものとします。

前提事項

• 作業用PCにMinikubeがインストールされていること。
• 作業用PCにkubectl/helmコマンドがインストールされていること。
• Minikubeノードがインターネット環境に接続可能であること。

実行手順

0. 環境変数の設定

• 本手順内で有効な環境変数を設定します。デフォルト値を記載しておりこのままでも動作可能ですが、適宜編集して使用してください。

export MONOCULAR_URL=monocular.local
export MINIO_ACCESS_KEY=myAccessKey
export MINIO_SECRET_KEY=mySecretKey
export CUSTOM_HELM_REPO_BUCKET=my-helm-repo-bucket
export CUSTOM_HELM_REPO_NAME=my-helm-repo
export MINIO_RELEASE_NAME=minio
export CHARTMUSEUM_RELEASE_NAME=chartmuseum
export MONOCULAR_RELEASE_NAME=monocular

1. Minikubeのセットアップ

1-1. Minikubeの起動

• Minikubeを起動します。
  • 注：今回の構成がスムーズに動作するよう、CPUは2コア以上、メモリは4GB以上、ディスクは20GB以上を指定するようにします。

minikube start

1-2. Ingressアドオンのインストール

• Ingressアドオンを有効にしてIngressをデプロイします。

minikube addons enable ingress

1-3. /etc/hostsへのエントリー追加

• URLを指定してMonocularにアクセスできるように名前解決を設定するため、下記コマンドの出力結果をOSの/etc/hostsに追記します。

echo `minikube ip` ${MONOCULAR_URL}
# 例: xxx.xxx.xxx.xxx monocular.local
sudo vim /etc/hosts

1-4. Helm環境のセットアップ

• Helm環境を初期化し、クラスター上にTillerをインストールします。

helm init

1-5. Helmリポジトリの有効化

• インストール対象のMinIO,Chartmuseum,Monocularが含まれる、インターネット上で公開されているHelmリポジトリを有効にします。

helm repo add stable https://kubernetes-charts.storage.googleapis.com/
helm repo add monocular https://helm.github.io/monocular/

2. Helmを利用したサービスのデプロイ

2-1. MinIOのデプロイ

• MinIO関連のKubernetesリソースをデプロイします。
  • AWS S3互換のオブジェクトストレージのため、S3と同じようにaccessKeyとsecretKeyを指定できます。ただし本家と同じような文字列のフォーマットである必要はなく、任意のものが設定可能です。
  • defaultBucketでデフォルトでバケットを作成するように指定します。
  • ストレージの設定は変更しない(デフォルトを使う)ため、Minikubeノード内のローカルファイルシステム10GBが自動で割り当てられます。

cat <<EOF | helm install stable/minio --name ${MINIO_RELEASE_NAME} -f -
accessKey: ${MINIO_ACCESS_KEY}
secretKey: ${MINIO_SECRET_KEY}
defaultBucket:
  enabled: true
  name: ${CUSTOM_HELM_REPO_BUCKET}
  policy: none
  purge: false
EOF

2-2. Chartmuseumのデプロイ

• Chartmuseum関連のKubernetesリソースをデプロイします。
  • openフィールドではAWS S3互換のMinIOを利用するため、S3を利用する場合と同じように指定します。
  • STORAGE_AMAZON_ENDPOINTにはMinIOのエンドポイントを指定します。
  • DISABLE_APIを明示的に指定して、APIを利用可能にします。
  • secretには2-1で指定したものと同じものを指定します。

cat <<EOF | helm install stable/chartmuseum --name ${CHARTMUSEUM_RELEASE_NAME} -f -
env:
  open:
    STORAGE: amazon
    STORAGE_AMAZON_BUCKET: ${CUSTOM_HELM_REPO_BUCKET}
    STORAGE_AMAZON_PREFIX:
    STORAGE_AMAZON_ENDPOINT: http://${MINIO_RELEASE_NAME}:9000
    DISABLE_API: false
  secret:
    AWS_ACCESS_KEY_ID: ${MINIO_ACCESS_KEY}
    AWS_SECRET_ACCESS_KEY: ${MINIO_SECRET_KEY}
EOF

2-3. Monocularのデプロイ

• Monocular関連のKubernetesリソースをデプロイします。
  • openフィールドではAWS S3互換のMinIOを利用するため、S3を利用する場合と同じように指定します。
  • sync.reposには管理対象のHelmリポジトリを登録します。
  • 今回はChartmuseumで作成するHelmリポジトリを指定し、1分おきに最新のHelmリポジトリの内容に更新する設定とします。
  • ingress.hostsには、/etc/hostsに登録したURLを指定します。

cat <<EOF | helm install monocular/monocular --name ${MONOCULAR_RELEASE_NAME} -f -
env:
sync:
  repos:
    - name: ${CUSTOM_HELM_REPO_NAME}
      url: http://${CHARTMUSEUM_RELEASE_NAME}-chartmuseum:8080
      schedule: "*/1 * * * *"
ingress:
  enabled: true
  hosts:
    - ${MONOCULAR_URL}
EOF

2-4. 確認

• デプロイが完了していることを確認するために、下記コマンドを実行します

kubectl get po

• monocular-monocular-sync-xxx...という名前のPod以外がすべてRunningになっていることを確認します。

3. カスタムHelmチャートのデプロイ

3-1. カスタムHelmチャートの作成

• demo-appという名前のサンプルHelmチャートを作成し、Helmパッケージを作成します。

cd {Helmパッケージ作成フォルダ}
helm create demo-app
helm package demo-app
ls
# -> demo-app-0.1.0.tgz という名称のファイルが作成されます。

3-2. Chartmuseumへのチャートのアップロード

• 下記コマンドで、Chartmuseumサービスへのポートフォワードを行います。

kubectl port-forward svc/${CHARTMUSEUM_RELEASE_NAME}-chartmuseum 8080

• 別ターミナルを開き、下記コマンドにて作成した自作Helmパッケージをアップロードします。

cd {Helmパッケージ作成フォルダ}
curl --data-binary "@demo-app-0.1.0.tgz" http://localhost:8080/api/charts
# -> 正常にアップロードされると {"saved":true} と表示されます。

• ポートフォワードを行ったコマンドを実行したターミナルで、+Cを押して終了します。

3-3. オブジェクトストレージ上でのアップロード確認

• 下記コマンドで、MinIOサービスへのポートフォワードを行います。

kubectl port-forward svc/${MINIO_RELEASE_NAME} 9000
echo URL: http://${MINIO_RELEASE_NAME}:9000

• ブラウザからhttp://localhost:9000にアクセスして、ファイルがバケットにアップロードされていることを確認します。

• ポートフォワードを行ったコマンドを実行したターミナルで、+Cを押して終了します。

3-4. Monocular上で閲覧できることの確認

• 1分以上待った上で、下記コマンドを実行します。

kubectl get po

• monocular-monocular-sync-xxx...という名前のPodがすべてCompletedになっていることを確認します。

• その後下記コマンドによって表示されるURLにアクセスします。

http://${MONOCULAR_URL}/charts/

• アップロードしたdemo-appというパッケージが表示されることを確認します。

まとめ

今回はプライベートなKubernetes環境上にHelmリポジトリを作成し、Helm HubライクなGUIで公開するサンプルを紹介しました。
アプリケーションをコンテナ化で進めれば進めるほど、Kubernetesリソースの管理が煩雑になってくるため、Helmチャートでの管理は重要なものとなってきます。今回紹介したMonocularやChartmuseumなどを使いながら、自作のアプリケーションもどんどんHelmパッケージ化を進めていくべきではないかなと思います。
