STM32G031ボード I2S波形を出してみる

こんなボードがありまして...

• https://github.com/WeActStudio/WeActStudio.STM32G0xxC0xxCoreBoard

I2S波形をきちんと見たことがなかったので，見てみました。

とにかく波形を出してみる

          GND  A3
          5V   A2 I2S1_SD
 I2S1_WS  A4   A1 I2S1_CK
          A5   A0
I2S1_MCK  A6   NR
          A7   GND
          A8   3V3
          A11  C15  OSC_EN OSC32_OUT
          A12  C14 TIM1_BK2 OSC32_IN
          B6   B7

ioc設定 クロックは64MHzに変更

まずは16ビットで試す。

0 1 2 3 ... と送ってみる。

main.c

  /* USER CODE BEGIN 2 */
  uint16_t data[256];
  for (int i=0; i<256; i++) {
	  data[i]=i;
  HAL_I2S_Transmit(&hi2s1, (uint16_t *)&data, 16, HAL_MAX_DELAY);

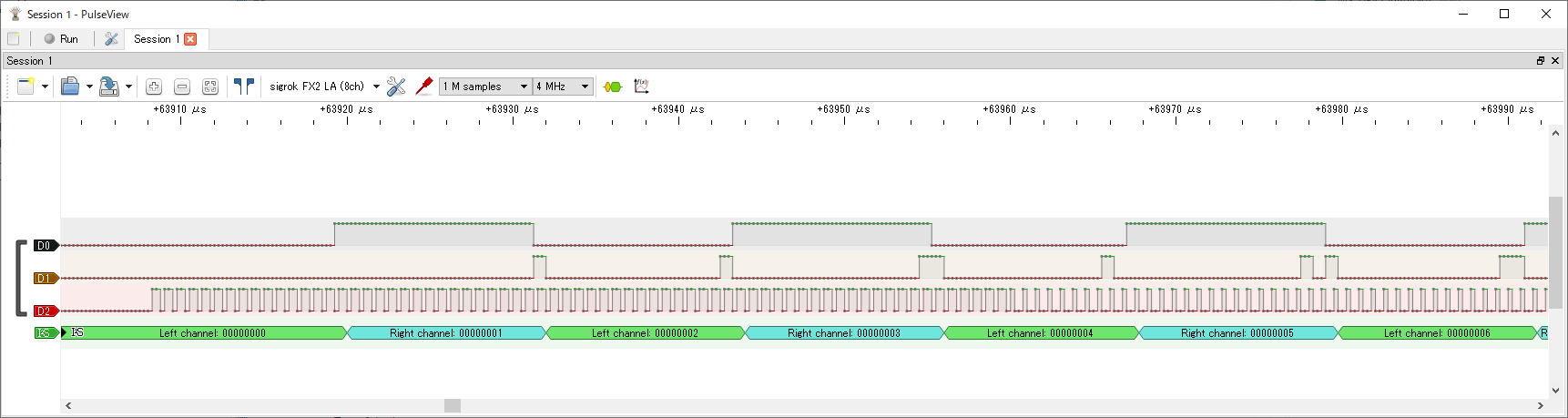

成功！ PulseViewは I2S Philips で読むようだ。

32ビットフレーム24ビットに変更します。

ビットの切れ目がわかりやすいようにデータも変更します。

main.c

  uint16_t data[256];

  for (int i=0; i<256; i++) {
	  data[i]=0;
  }

  data[2]=0x1234;
  data[3]=0x5678;
  data[4]=0x9abc;
  data[5]=0xdef0;

成功したようです。

RM0444によれば，24ビット扱う場合，最初のデータでMSB 16ビット送信，次のデータのMSB 8ビットのみを使ってあとは0で埋めるとのことですので，data[3]=0x5678; の 78 の部分が捨てられました。その時のI2Sのデータは24ビットで 0x12345600 となりました。

どのくらいデータを準備したらいいのか

44.1kHzサンプリング 20Hzのデータを準備するとします。
44100/20=2205個のサンプリングデータが少なくとも必要です。
1サンプルで16ビットのデータが4つ必要なので，
2205x4=8820個の16ビットデータとなります。
8820x2=17640バイト -> 約 17kbyte

STM32G031F8P6 は RAM:8KB ROM:64KB なので ROM領域に置くことになりますね。転送間に合うのだろうか？

見直し

24ビット 44.1kHzサンプリングを指定したのですが，-5.3%という表記が気になっていました。
基準信号ぐらいなので，16ビットで十分だし，使おうと思っていたDACはMCKが不要なのでちょっと見直してみました。

同様に計算すると9.3kbyteです。まだまだ足りませんが，帯域を絞ればなんとかなるか...
