【AWS IoT Tips】 MQTT ExplorerとMQTTテストクライアントを使ったMQTT疎通確認手順

はじめに

AWS IoT CoreのMQTTトピックの疎通確認方法を紹介する。OSSのGUIツール「MQTT Explorer」とAWS IoT Coreのテストクライアントを用いた送受信の確認手順を紹介する。

動作確認環境

• Windows 11 x64
  • MQTT Explorer
    • 0.4.0-beta.6
• AWS
  • IoT Core
    • MQTTテストクライアント

方法

MQTT Explorer

インストール

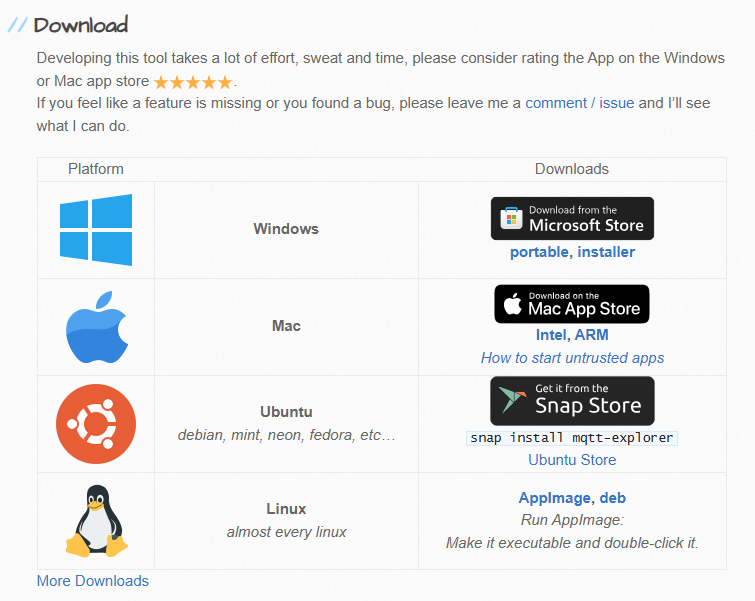

MQTT Explorerを公式サイトのDownloadからインストール方法を選んでインストールする。Windowsでインストールする場合は、Windows欄にある「installer」をクリックしてインストーラをダウンロードしてインストーラの手順に従ってインストールする。MQTT Explorerは、Windows、Mac、Ubuntuに対応している。

接続設定

MQTT Exploreを起動すると以下のような画面が立ち上がる。最初にAWS IoT MQTTブローカーへ接続するための設定を登録する。

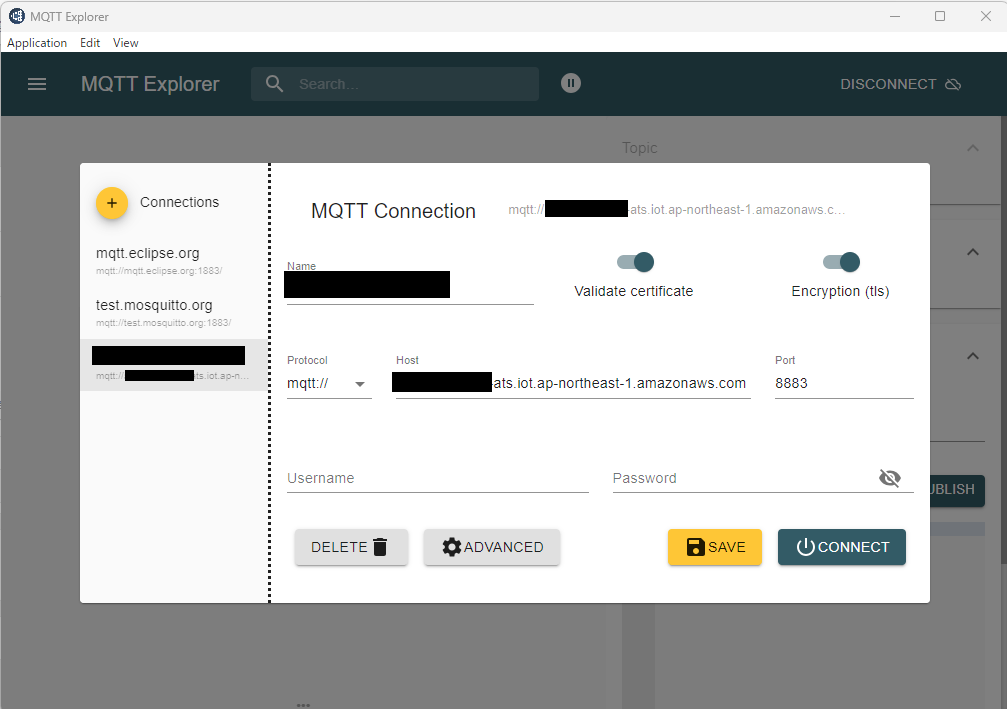

左上の「＋ Connections」ボタンを押して接続先を登録する。

設定項目は以下の通りである。

設定項目	概要	設定値
Name	任意の名前	Test
Validate certificate	認証の有効化	ON
Encryption (tls)	暗号化の有効化（mqtts）	ON
Protocol	通信プロトコル	mqtt
Host	MQTTのエンドポイント※	xxxxxxxxxxxxx-ats.iot.ap-northeast-1.amazonaws.com
Port	ポート番号 (TLS有効化の場合：8883)	8883

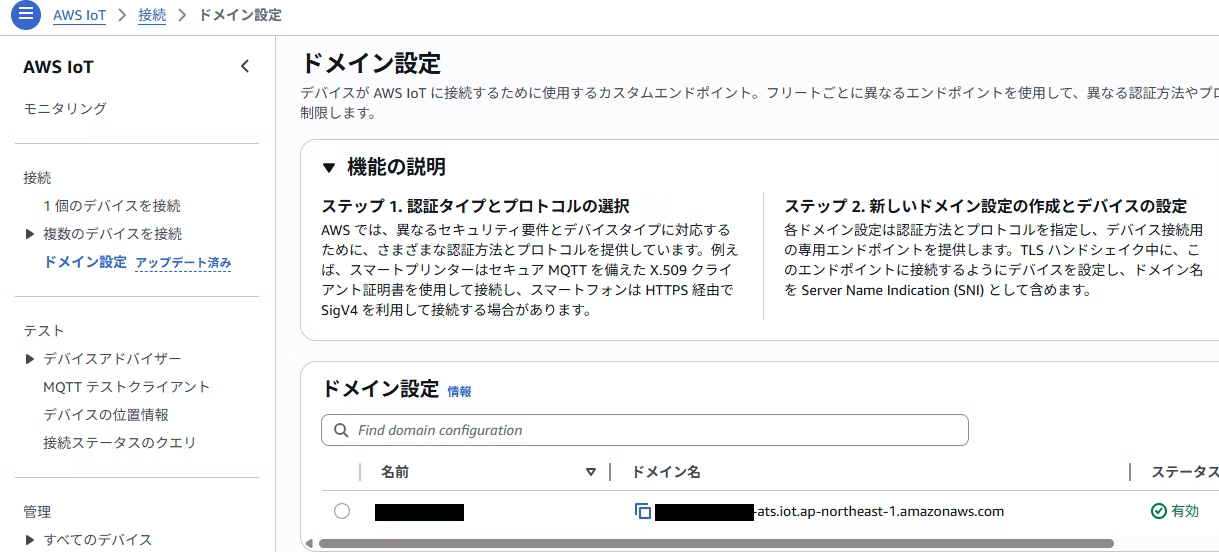

• ※MQTTのエンドポイントは、AWSコンソールにログインし
  「AWS IoT > 接続 > ドメイン設定」で確認できる。



次に、画面中央下付近にある「ADVANCED」をクリックする。

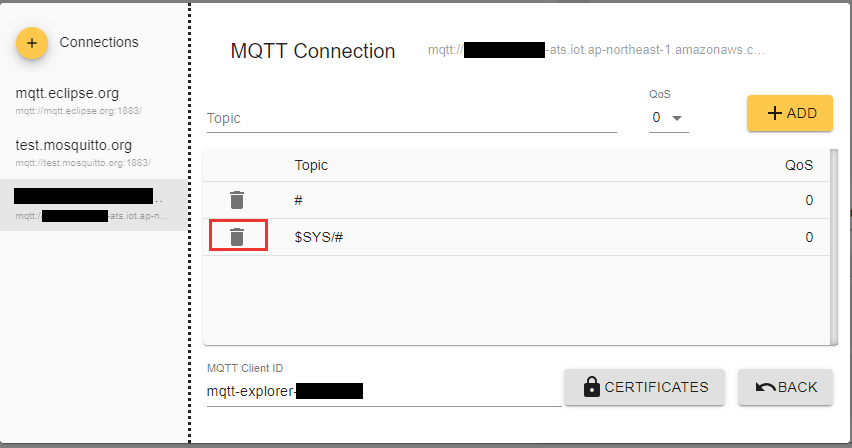

以下のような画面になるので、「$SYS/#」トピックをゴミ箱ボタンを押して削除する。

「$SYS/#」トピックを削除しないと接続エラーとなるので必ず削除すること。

次に、画面右下付近にある「CERTIFICATES」をクリックする。

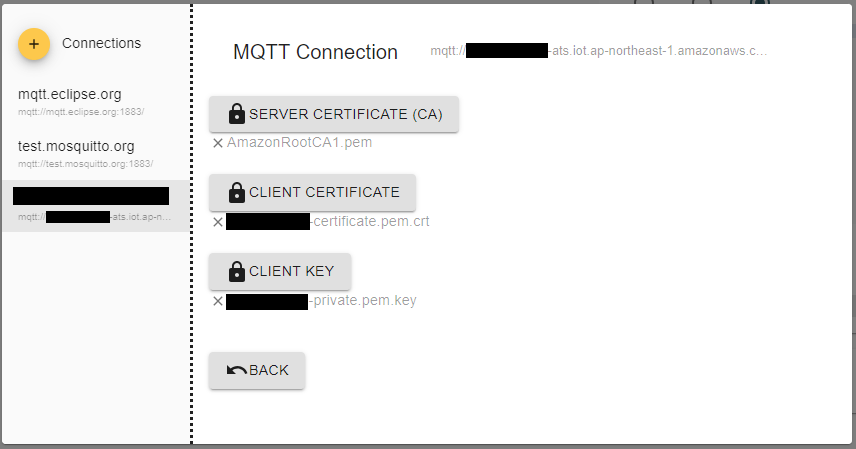

証明書を設定する画面となるので、AWS IoTで設定した証明書を設定する。

設定項目は以下のとおりである。

設定項目	概要
SERVER CERTIFICATE (CA)	AWSのルート証明書（AmazonRootCA1.pem）※
CLIENT CERTIFICATE	デバイス証明書（certificate.pem.crt）
CLIENT KEY	デバイスの秘密鍵（private.pem.key）

• ※AWSのルート証明書のダウンロード方法は、公式サイトを参照

「BACK」ボタンで最初の画面に戻り、「SAVE」ボタンをおして保存したら完了。

疎通確認

MQTT ExplorerとAWSコンソール上の「MQTTテストクライアント」を使って疎通確認を行う。
「MQTTテストクライアント」の詳細は以下の公式ドキュメントを参照。

MQTT Explorerを起動して、登録した接続先を選択した状態で「CONNECT」ボタンを押して接続する。

右上のアイコンが緑色になっていれば接続が成功している。

送信：MQTT Explorer ⇒ 受信：MQTTテストクライアント

MQTT Explorerから送信してMQTTテストクライアントで受信する疎通確認を行う。

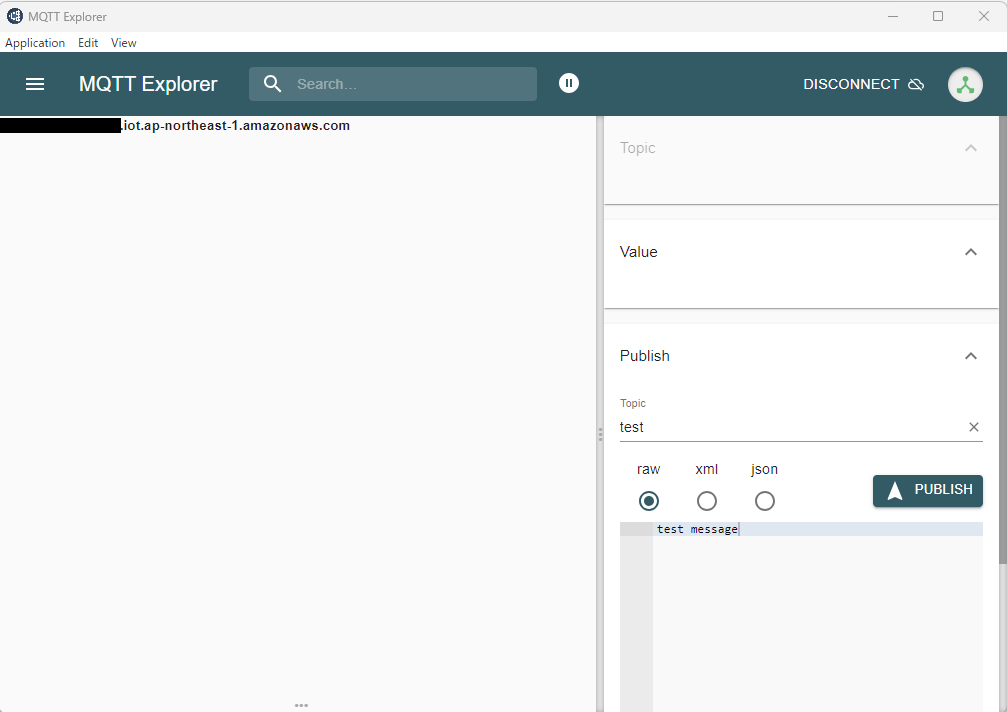

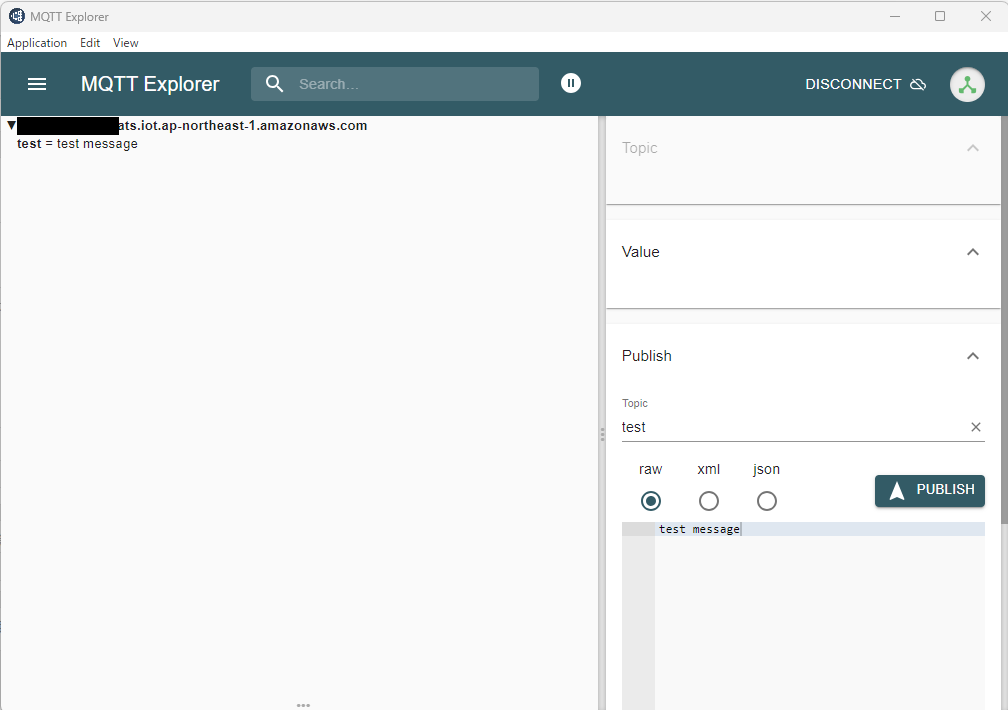

MQTT ExplorerのPublish欄に、トピック名とペイロードを設定して、「PUBLISH」ボタンを押すと送信（Publish）が可能である。

「PUBLISH」ボタンを押すと、左側の欄に送信メッセージが表示される。

MQTT Explorerで送信したトピックをMQTTテストクライアントで受信するための設定を行う。
AWSコンソールにログインして、AWS IoT > MQTTテストクライアント に移動する。

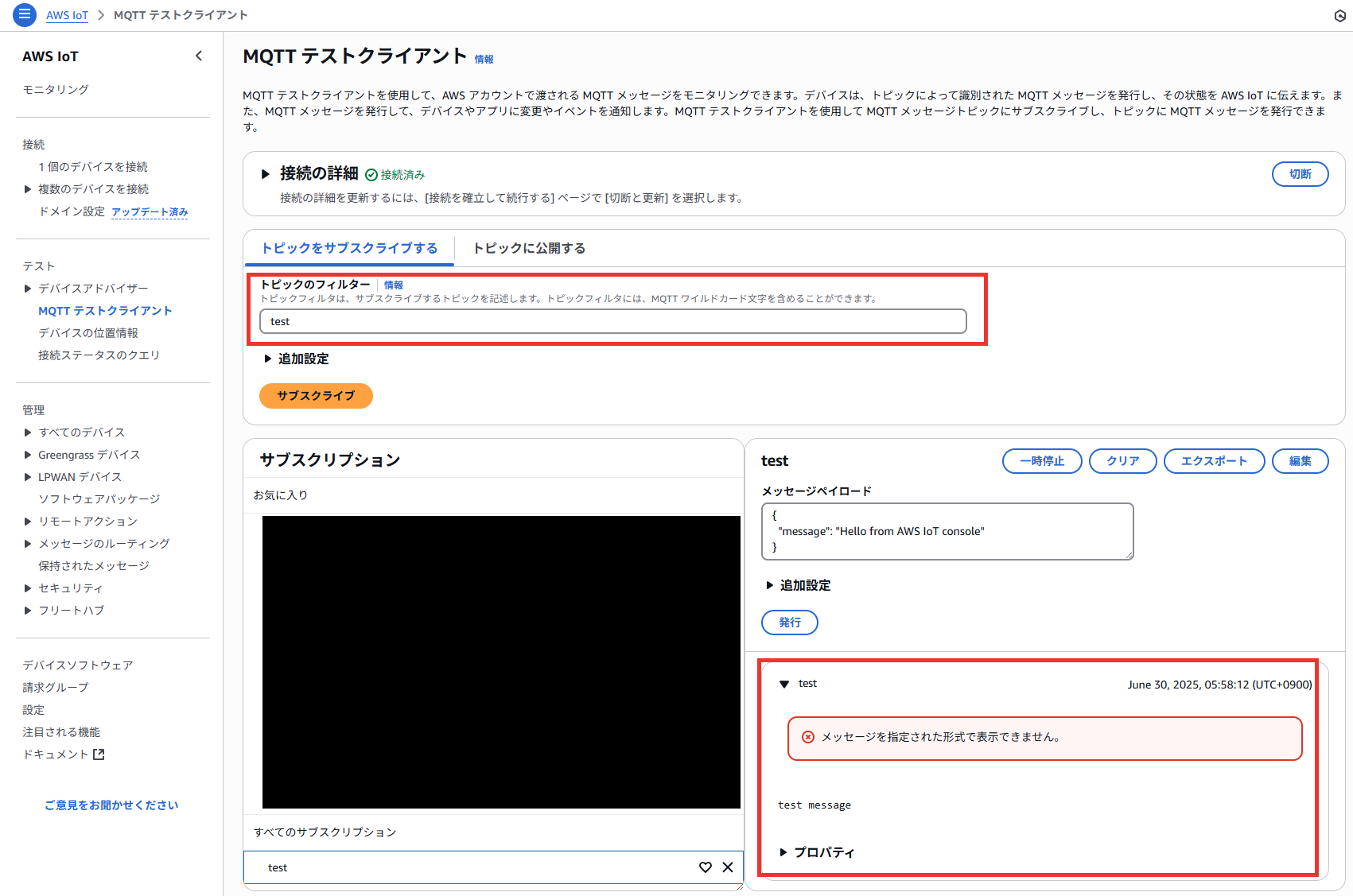

受信確認するには、「トピックをサブスクライブする」タブを開いて、トピックフィルターにトピック名を入力する。
右下のトピック受信欄にメッセージが表示されれば受信成功。

送信：MQTTテストクライアント ⇒ 受信：MQTT Explorer

次に、MQTTテストクライアントから送信してMQTT Explorerで受信する疎通確認を行う。
AWSコンソールにログインして、AWS IoT > MQTTテストクライアント に移動する。

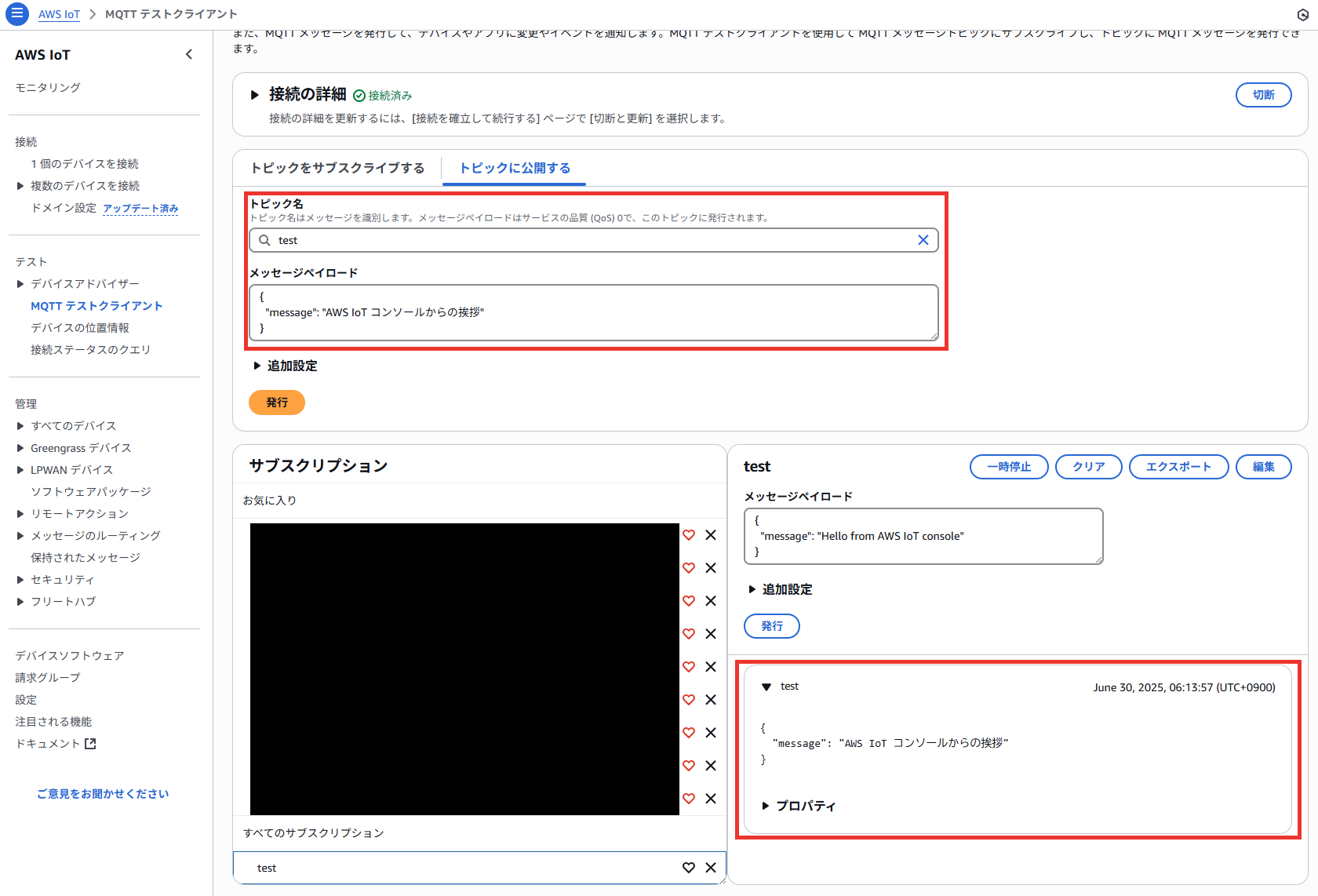

「トピックに公開する」タブを開いて、トピック名とメッセージペイロードを入力して、「発行」ボタンを押すとトピックを送信できる。右下の欄に、送信メッセージが表示される。

次に、MQTT Explorerで上記のトピックの受信確認を行う。

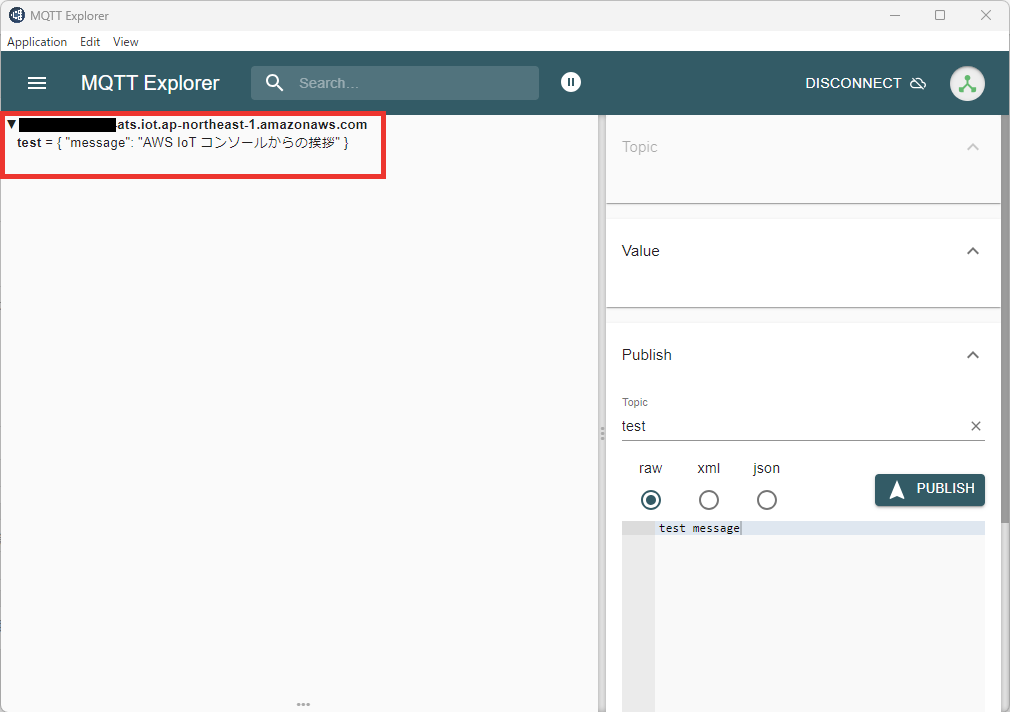

受信（Subscribe）されたメッセージは、左半分の欄に表示される。

まとめ

AWS IoT CoreのMQTTトピックの疎通確認方法を紹介した。OSSのGUIツール「MQTT Explorer」とAWS IoT Coreのテストクライアントを用いた送受信の確認手順を紹介した。MQTTトピックのデバッグに有用なので活用してみてほしい。
