高位合成によるFPGA回路設計を読んで、YOLOv3を試してみた2

Posted at

前回の経緯

YOLOv3で、DPUの処理が始まるとリブートする問題が発生。Ultra96v2のエラッタのPMIC電流制限にかかっていると思われ、次のいずれかで回避できないか?と考え、ひとまず簡単にできそうな、DPUの規模 or 周波数を落として、どうなるかを試してみました。

  • Infinion USB005を購入して、PMICのFWを更新
  • 誰かに更新してもらう(他力本願)
  • PMICの電流制限に引っかからない程度に、DPUの規模と周波数を落とす。<==これを試してみた
  • PGOODの回路を改造

DPUの規模変更

DPUのConfiguration

Ultra96v2に搭載されているZynq Ultrascale+ MPSoCでは、B512~B4096と8種類のconfigurationに対応している。各DPUのConfigurationについて、ユーザーガイドから抜粋した。B2304で、PP=8, ICP=12, OCP=12となっているので、B512, B800あたりにすれば大きく消費電流は減りそうです。

DPUCZDX8G
Architecture
Pixel
Parallelism (PP)
Input Channel
Parallelism (ICP)
Output Channel
Parallelism (OCP)
Peak Ops
(operations/per clock)
B512 4 8 8 512
B800 4 10 10 800
B1024 8 8 8 1024
B1152 4 12 12 1150
B1600 8 10 10 1600
B2304 8 12 12 2304
B3136 8 14 14 3136
B4096 8 16 16 4096

DPUの実装

各DPUを実装した場合の、Ultra96v2のリソース使用率を以下にまとめておきます。ユーザーガイドを見れば、ビルドせずとも、リソース使用率は分かるんですが、一応、Vitisでビルドした際の使用率になります。LUTとREGはユーザーガイドのResource Useとズレはありますが、BRAMとDSPは全くの同値です。(まあ、当たり前か)
DPU以外は、最低限のAXI interconnect, AXI interrupt Controller, Clocking wizard, Processor System Resetしか実装しておらず、Platformのリソース使用は殆どなく、DPUが大半を占めています。にもかかわらず、B2304だとLUT/BRAM/DSPが結構な使用率になっているので、他の回路の実装が必要なユースケースだと、B1600あたりが限界な気もしますね。

Name LUT LUTAsMem REG BRAM DSP
Ultra96v2 Platform 2089
[ 2.96%]
147
[ 0.51%]
2564
[ 1.82%]
0
[ 0.00%]
0
[ 0.00%]
User Budget 68471
[100.00%]
28653
[100.00%]
138556
[100.00%]
216
[100.00%]
360
[100.00%]
DPUCZDX8G B512 27644
[ 40.37%]
1887
[ 6.59%]
35036
[ 25.29%]
73
[ 33.80%]
78
[ 21.67%]
B800 30403
[ 44.40%]
2227
[ 7.77%]
42257
[ 30.50%]
91
[ 42.13%]
117
[ 32.50%]
B1152 33227
[ 48.53%]
2568
[ 8.96%]
49060
[ 35.41%]
123
[ 56.94%]
164
[ 45.56%]
B1600 38891
[ 56.80%]
2845
[ 9.93%]
62636
[ 45.21%]
127
[ 58.80%]
232
[ 64.44%]
B2304 42823
[ 62.54%]
3298
[ 11.51%]
73622
[ 53.14%]
167
[ 77.31%]
326
[ 90.56%]

DPUの変更手順

簡単に記しておきます。

  • dpu_config.vhの変更
//`define B4096
`define B1600
  • DPUの再ビルド
    再ビルドして生成された、BOOT.BIN, image.ub, dpu.xclbinに置き換える。
make KERNEL=DPU DEVICE=ULTRA96V2
  • YOLOv3モデルの再コンパイル
    再ビルド後に生成されたhwhファイルにて、モデルのコンパイルを再実行。

YOLOv3の実行

B2304ではリブートしてしまったんですが、B1600に変更したところ、正常に動作することを確認できました。やはりPMICの電流制限にひっかかってリブートしているってことで間違いなさそう。

root@ultra96v2_v2020_1:~/YOLOv3# ./YOLOv3 dpu_yolov3_b1600.elf
WARNING: Logging before InitGoogleLogging() is written to STDERR
I0325 19:58:46.659310   635 main.cc:14] create running for subgraph: yolov3_b1600
conv2d_58_Conv2D_60
conv2d_66_Conv2D_70
conv2d_74_Conv2D_79
in_dims   : 1, 416, 416, 3
out_dims0 : 1, 13, 13, 255
out_dims1 : 1, 26, 26, 255
out_dims2 : 1, 52, 52, 255
Infering COCO_train2014_000000000078.jpg...
Infering COCO_train2014_000000000036.jpg...
Infering COCO_train2014_000000000077.jpg...
Infering COCO_train2014_000000000071.jpg...
Infering COCO_train2014_000000000025.jpg...
Infering COCO_train2014_000000003259.jpg...
Infering COCO_train2014_000000000072.jpg...
Infering COCO_train2014_000000000030.jpg...
Infering COCO_train2014_000000000064.jpg...
Infering COCO_train2014_000000000009.jpg...
Infering COCO_train2014_000000000034.jpg...
Elapsed Time per frame: 293368[us]

B512, B800, B1152でも問題なく動作したので、各DPUで実行した場合の時間もまとめてみました。上に記載した、Peak Opsと大よそ反比例に近いような実行時間になっていますが、Peak Opsの割合ほど、実行時間が短縮されていないのは、データの転送時間などのオーバーヘッドが存在する分かな?もっと小さいモデルで、オーバーヘッドが支配的な場合だと、より顕著に見えてきそう。
また、参考までにUltra96v2のCPUで、YOLOv3を実行した場合の時間も確認してみましたが、約146秒となりました。CPUで処理した場合の詳細な実装内容までは確認していないので、同じ土俵での比較になっているか?までは分かりませんが、これだけ差があるというのは劇的ですね。ただ、モデルの量子化によって、32bit浮動小数点から8bit固定小数点に変更されている分、精度がどこまで維持できているかも気になる。
CPU/DPU 周波数[MHz] 時間[ms]
DPU B512 200/400 725
DPU B800 200/400 511
DPU B1152 200/400 367
DPU B1600 200/400 293
DPU B2304 200/400 リブート
CPU - 146093

DPUとCPUの実行結果比較

CPUとDPUで推論精度がどの程度異なるか?が気になったので、ひとまず一つの画像で比較してみました。(正確には、mAPなどで性能評価しないと分からないと思う。Xilinxとかでやってそうだけど、、、どこかにないんだろうか。)

  • DPUの場合、スコアが低いオブジェクトの検出ができていない?一部のbook, bicycle, kerboardなどが検出できていない。
  • スコアが高いオブジェクトも、矩形領域が結構違うものもある。

mAPを評価してみたら、結構差が出そうで興味深いです。(実際、どうやったらいいか分からないが:joy:)
モデルを量子化する際のパラメータとかで、性能が変わってきたり、とかあるんだろうか?

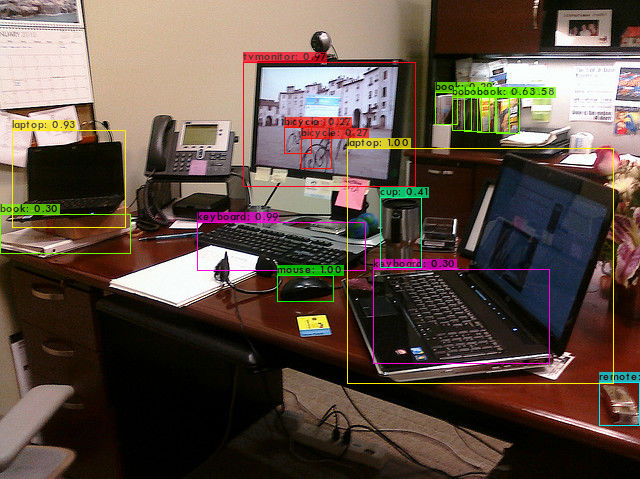

CPU推論結果

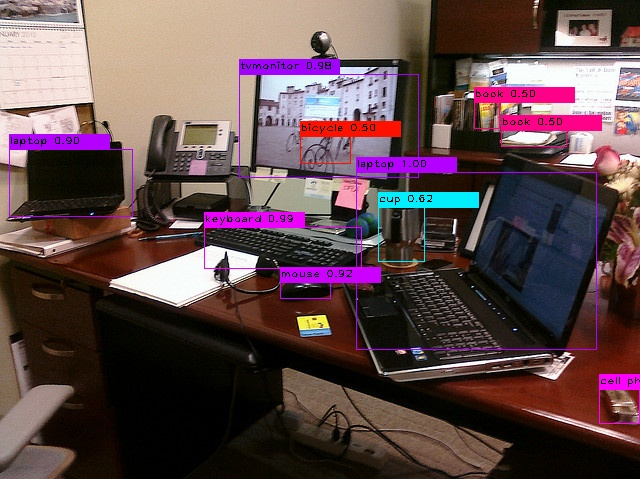

DPU推論結果

CPUでYOLOv3を実行(補足)

ちょっと記事の本題とは逸れるのですが、手順を簡単に記載しておきます。

Darknetのソースコードを取得

git clone https://github.com/pjreddie/darknet

ビルド実行

cd darknet
make

ただし、petalinuxにgcc, g++が入っていなかったので、ビルド前にdnfでgccとg++をインストールが必要だった。

dnf install gcc
dnf install g++

また、gcc, g++をインストール後もPATHが通ってなかったので、下記のシンボリックリンクを作成

cd /usr/bin
ln -s aarch64-xilinx-linux-gcc gcc
ln -s aarch64-xilinx-linux-g++ g++

下記にて、YOLOv3を実行

./darknet detect cfg/yolov3.cfg yolov3.weights COCO_train2014_000000003259.jpg
