はじめに

急遽小さく立ち上がるAI/ML案件のための、個別にサクッと低コスト、でも最低限必要な運用機能は備えた開発環境の構成とその運用ルールを考えてみました。
- Not リッチに機能テンコ盛りでイケイケで本番稼働な大規模自社サービス用の機械学習基盤
実案件やってみた反省を踏まえて考えましたが、これから実際に運用してみて、随時ブラッシュアップしていくことになると思います。

今回のスコープ

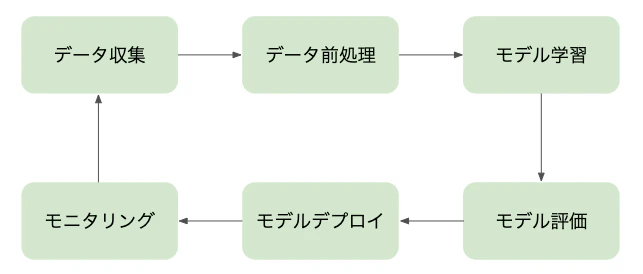

一般的な機械学習ワークフロー全体

-> 今回は、データ収集 ~ モデル評価あたりをスコープとしています。

困っていたこと

〜個別所有のローカル開発マシンだけで無邪気に実験していると、後から困ることあるある〜

学習でGPU使い切っちゃったから暇になったなぁ。（暇じゃない）
そういえば、このときのこのデータって、どうやって作ったんでしたっけ？
そういえば、このときのこのモデルって、どうやって作ったんでしたっけ？
そういえば、このときのこの検証結果って、どういう条件で検証したんでしたっけ？
あの検証結果どこでしたっけ？

開発環境に最低限望むこと

学習・評価が並行で実行できること
- 特にハイパーパラメータチューニングのときに必要
- 評価も、なんやかんや色んな条件で実施する
再現性を担保してくれること
- 前処理
  - 元データ <-> 前処理スクリプト <-> 加工済データ
- 学習
  - 加工済みデータ（学習用） <-> 学習スクリプト、ハイパーパラメータ <-> モデル
- 評価
  - 加工済みデータ（評価用） <-> 評価コード <-> モデル <-> 評価結果（サマリ表、画像出力結果など）
低コストであること
- 費用が安い
- データサイエンティスト/データエンジニアの作業コストが低い
  - -> 例えば、極力ノートブックで。（画像を扱う案件とかで、定性評価のためにノートブックに画像を出力して確認したかったりするので）　　
  - 自由と統制のバランスをいい感じに！（難しい）

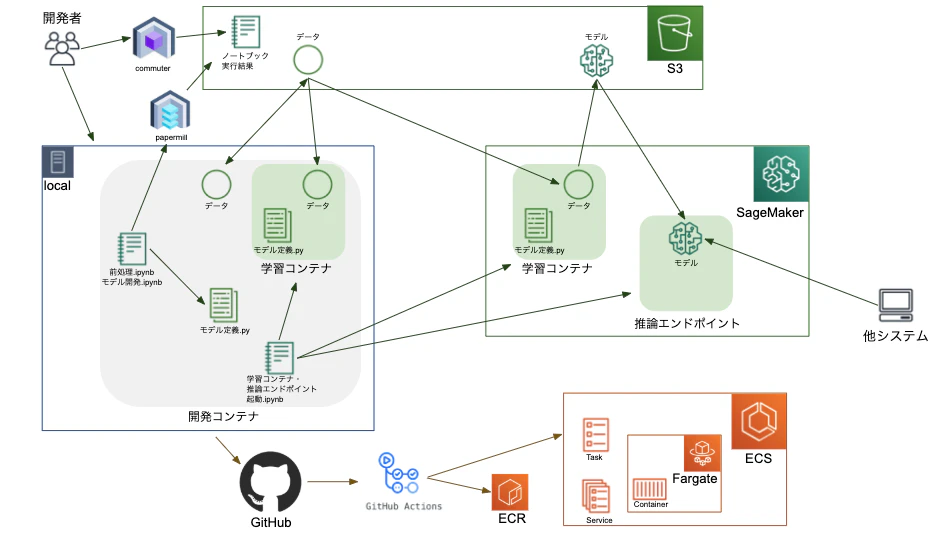

構成概要

データはS3に集める。ローカルにしかない、がないように。
データ前処理とかモデル評価のノートブックは、papermillを使って並行で実行したりS3に格納したりするようにする -> commuterで結果確認するようにする
- [参考]papermillとcommuterでJupyterNotebook中心のワークフローを実現する
ローカルマシンで開発しつつ、モデルをガンガン学習させる段階になったら、SageMakerを使って学習を並行で処理 + 結果管理するようにする
- [参考]AWS SageMakerでの機械学習モデル開発フロー（PyTorch）
データとソースの整合性が取れていることを確認するため、CIも回す。GitHub Actions + Fargate。（Fargate上コンテナからSageMaker学習コンテナを起動したり。）

環境構築手順

※ソース全量は別途GitHubに上げておきます。あくまで説明用に一部抜粋して記載します。

S3バケット作成

S3バケット作成
- バージョニングを有効化
- フォルダ構成は最終的に下記のようにする（アップロード時に作成する）
  - Cookiecutter Data Scienceを参考にしています。
  - rawは受領したデータとかをそのまま格納して、触らない。
  - interimとprocessedは必ずrawから加工されたデータを格納する。
  - reportsにノートブック実行結果を格納する。ノートブックごとにディレクトリを作成する。

フォルダ構成

├── data
│   ├── raw          <- The original, immutable data dump.
│   │   └── dataType_date
│   │       ├── image
│   │       └── csv
│   ├── interim      <- Intermediate data that has been transformed.
│   │   └── ${rawDir}_howToProcess
│   │       ├── image
│   │       └── csv
│   ├── processed    <- The final, canonical data sets for modeling.
│   │   └── ${rawDir}_howToProcess
│   │       ├── image
│   │       └── csv
│   └── external     <- Data from third party sources.
│       └── dataType_date
│           ├── image
│           └── csv
├── reports
│   └── notebookName

IAMユーザ作成

S3の権限を付与
- ユーザごとに、アクセスできるバケットを制限

IAMロール作成

S3とSageMakerの権限を付与

コンテナ環境構築

Dockerfile作成、build、run
- フォルダ構成は『【Kaggleのフォルダ構成や管理方法】タイタニック用のGitHubリポジトリを公開しました』を参考に作成しました。

Dockerfile

FROM 520713654638.dkr.ecr.ap-northeast-1.amazonaws.com/sagemaker-pytorch:1.1.0-cpu-py3

# apt install
RUN apt-get update && \
    apt-get install -y \
         curl \
         git \
         vim \
         groff-base

# pip install
COPY requirements.txt /tmp/
RUN pip install --upgrade pip && \
    pip install -r /tmp/requirements.txt

# install docker
RUN curl https://get.docker.com | sh

# make dir
RUN mkdir -p /opt/config \
             /opt/data/raw \
             /opt/data/interim \
             /opt/data/processed \
             /opt/data/external \
             /opt/features \
             /opt/logs \
             /opt/models \
             /opt/notebooks \
             /opt/reports \
             /opt/scripts \
             /opt/utils

# cd
WORKDIR /opt

# expose
EXPOSE 8888

CI環境構築

下記を参考に、GitHub Action・ECR・ECSの設定
- [参考]GitHub ActionsからサクッとFargateにデプロイしてみた

環境利用手順

データ収集

データ収集ノートブック作成
- 上記で作成したrawフォルダ（s3）に受領したデータとかを格納する
- 今回はサンプルとして、下記コードにてcifar10のデータを格納する
- ノートブックの書き方ルール（共通）
  - parameters
    - パラメータを記載。papermillでコマンドラインから渡すことを想定。
  - -> check existence of OUTPUT_DATA_PATH
    - すでにS3にアウトプットがある場合はexit
  - -> download from INPUT_DATA_PATH
    - ローカルにインプットがなければ、S3からデータをダウンロード
  - -> run
    - メインの処理を記載
  - -> upload to OUTPUT_DATA_PATH
    - S3にデータをアップロード
  - -> notify slack
    - Slackに通知

cifar10_collect_data.ipynb

# parameters
S3_BUCKET_NAME = ''
# INPUT_DATA_PATH_LOCAL = ''
# INPUT_DATA_PATH_S3 = ''
OUTPUT_DATA_PATH_LOCAL = '../data/raw/cifar10'
OUTPUT_DATA_PATH_S3 = 'data/raw/cifar10'


# check existence of OUTPUT_DATA_PATH
import boto3
import sys

s3 = boto3.resource('s3')
bucket = s3.Bucket(S3_BUCKET_NAME)
key = OUTPUT_DATA_PATH_S3
objs = list(bucket.objects.filter(Prefix=key))
if len(objs) > 0 and (objs[0].key == key or objs[0].key == key + '/'):
    print("OUTPUT FILE Exists!")
    sys.exit(0)


# download from INPUT_DATA_PATH
import subprocess
import os.path
if os.path.exists(INPUT_DATA_PATH_LOCAL) == False:
    cmd = 'aws s3 cp s3://{0}/{1} {2} --recursive'.format(S3_BUCKET_NAME, INPUT_DATA_PATH_S3, INPUT_DATA_PATH_LOCAL)
    subprocess.call(cmd.split())


# run
# collect data
import torch
import torchvision
import torchvision.transforms as transforms

trainset = torchvision.datasets.CIFAR10(root=OUTPUT_DATA_PATH_LOCAL, train=True, download=True)
testset = torchvision.datasets.CIFAR10(root=OUTPUT_DATA_PATH_LOCAL, train=False,download=True)


# upload to OUTPUT_DATA_PATH
import subprocess
cmd = 'aws s3 cp {0} s3://{1}/{2} --recursive'.format(OUTPUT_DATA_PATH_LOCAL, S3_BUCKET_NAME, OUTPUT_DATA_PATH_S3)
subprocess.call(cmd.split())


# notify slack
import requests
def slack_notify(msg = NOTEBOOK_NAME + 'has completed'):
    slack_user_id = SLACK_USER_ID
    slack_webhook_url = SLACK_WEBHOOK_URL
    requests.post(slack_webhook_url, json={"text":f"<@{slack_user_id}> {msg}"})

データ収集ノートブック実行

コマンド

$ papermill cifar10_acquisition.ipynb s3://${S3_BUCKET_NAME}/reports/cifar10_collect_data/cifar10_collect_data_`date "+%Y%m%d%H%M%S"`.ipynb

データ前処理

データ前処理ノートブック作成
- 今回は略
データ前処理ノートブック実行
- 今回は略

モデル学習

モデル学習ノートブック作成

cifar10_train_model

# parameters
S3_BUCKET_NAME = 'sagemaker-sample-bucket01'
INPUT_DATA_PATH_LOCAL = '../data/raw/cifar10'
INPUT_DATA_PATH_S3 = 'data/raw/cifar10'
OUTPUT_DATA_PATH_LOCAL = '../data/processed/cifar10'
OUTPUT_DATA_PATH_S3 = 'data/processed/cifar10'


# check existence of OUTPUT_DATA_PATH
import boto3
import sys

s3 = boto3.resource('s3')
bucket = s3.Bucket(S3_BUCKET_NAME)
key = OUTPUT_DATA_PATH_S3
objs = list(bucket.objects.filter(Prefix=key))
if len(objs) > 0 and (objs[0].key == key or objs[0].key == key + '/'):
    print("OUTPUT FILE Exists!")
    sys.exit(0)


# download from INPUT_DATA_PATH
import subprocess
import os.path

if os.path.exists(INPUT_DATA_PATH_LOCAL) == False:
    cmd = 'aws s3 cp s3://{0}/{1} {2} --recursive'.format(S3_BUCKET_NAME, INPUT_DATA_PATH_S3, INPUT_DATA_PATH_LOCAL)
    subprocess.call(cmd.split())


# run
# train model
import sagemaker
import subprocess
from sagemaker.pytorch import PyTorch

sagemaker_session = sagemaker.Session()
role = sagemaker.get_execution_role() # ex. arn:aws:iam::xxxxxxxxxxxx:role/service-role/...

instance_type = 'local'
# instance_type = 'ml.m5.large'

# estimator
hyper_param = {
    'workers': 2,
    'epochs':2,
    'batch_size': 4,
    'lr': 0.001,
    'momentum': 0.9,
}

cifar10_estimator = PyTorch(entry_point='../models/cifar10_sagemaker.py',
                            hyperparameters=hyper_param,
                            role=role,
                            framework_version='1.1.0',
                            train_instance_count=1,
                            train_instance_type=instance_type)

# fit
cifar10_estimator.fit(
    inputs='s3://' + S3_BUCKET_NAME + '/' + INPUT_DATA_PATH_S3,
)


# upload to OUTPUT_DATA_PATH
# import subprocess
# cmd = 'aws s3 cp {0} s3://{1}/{2} --recursive'.format(OUTPUT_DATA_PATH_LOCAL, S3_BUCKET_NAME, OUTPUT_DATA_PATH_S3)
# subprocess.call(cmd.split())


# notify slack
import requests
def slack_notify(msg = NOTEBOOK_NAME + 'has completed'):
    slack_user_id = SLACK_USER_ID
    slack_webhook_url = SLACK_WEBHOOK_URL
    requests.post(slack_webhook_url, json={"text":f"<@{slack_user_id}> {msg}"})

モデル学習ノートブック実行

コマンド実行

$ papermill cifar10_train_model.ipynb s3://${S3_BUCKET_NAME}/reports/cifar10_train_model/cifar10_train_model_model_`date "+%Y%m%d%H%M%S"`.ipynb

モデル評価

モデル評価ノートブック作成
- 今回は略
モデル評価ノートブック実行
- 今回は略

CI実行

developブランチが更新されると、CIが走るようになっているので、結果を見て（S3に上がったノートブックをcommuterで + SageMakerの管理画面から）、masterにマージするようにする

おわりに

随時修正していきます。re:Inventで発表された機能を取り入れたり、AWSに限らず他のサービスもどんどん試していきたいと思います。
