今更X-Rayに入門してみた

はじめに

X-Ray使うとApplication中心に各サービス間の通信をトレースあれこれできていいと聞いたが、どういうものか?仕組みがピンと来てなかったのでチュートリアルをやったよ、というチュートリアル。

AWS X-Ray とは何ですか

• X-Ray SDK (Java/Node.js/Python/Go/.NET)を自分のアプリケーションに組み込んで、
• X-Ray デーモンと通信すると、
• GUIでかっこいいService mapとかTrace見れる、

やつ。

チュートリアルやってみた

まんまAWS X-Rayの開始方法をやっただけです... まだの人はちゃんと読もう、公式チュートリアル!

流れとして、

• EBでjava web server立てて、
• 必要なrole権限をiamから設定して、
• EBにサンプルX-RayアプリDeployすると、
• X-RayでかっこいいService map/traceが見れる

というもの。
ここで手順詳細書こうとするとほぼ↑のコピペになるので簡単に記載します。
詳細はそちらのチュートリアルページをご確認ください。

(なお、最初は【新機能】AWS X-Rayを試してみた #reinventにあるように、x-ray topからサンプルアプリをcloud formation経由で作ろうとしたが、No Solution Stack named '64bit Amazon Linux 2017.03 v4.3.0 running Node.js' found.とか言われて諦めた。)

1. EB立てる

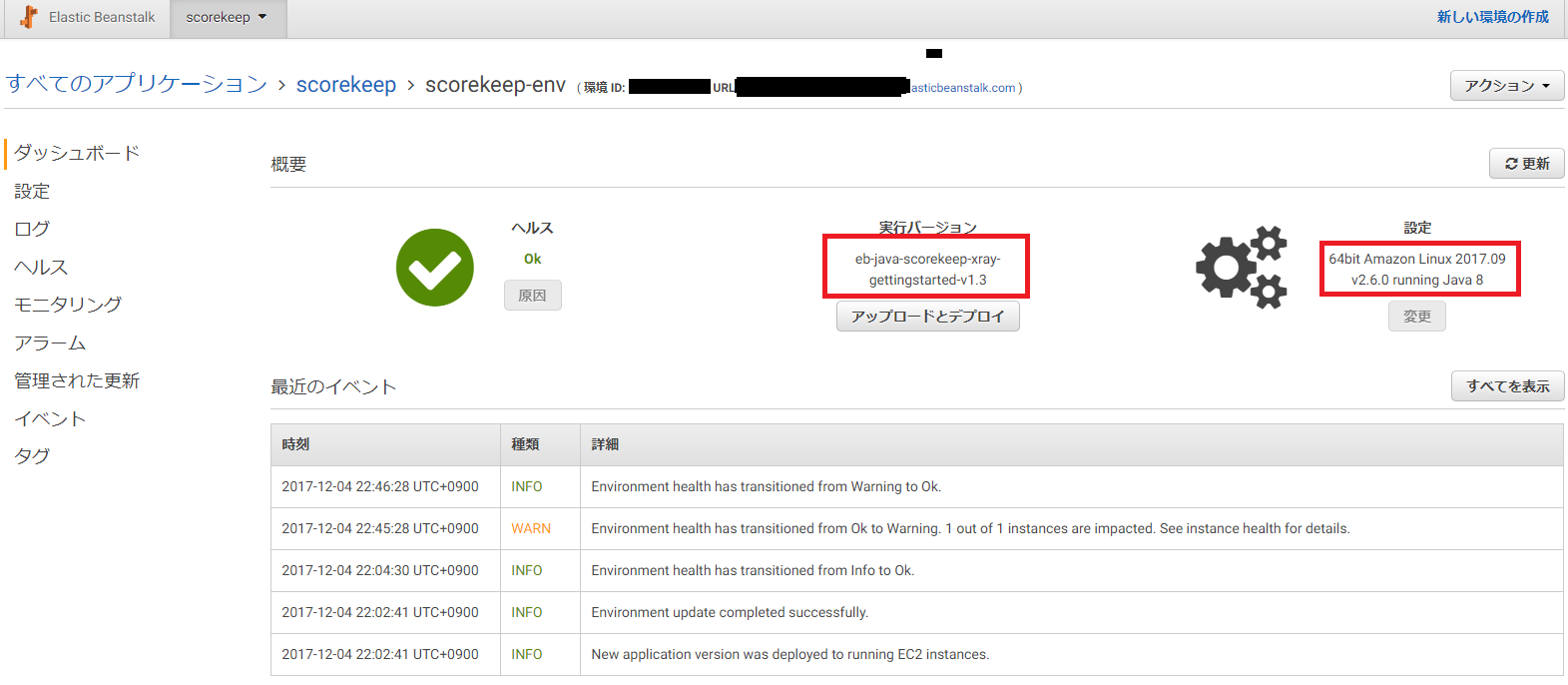

javaのweb appを立てる。(図は3.のdeployもした後)

2.EBのiam role設定

EBとともに作成されたaws-elasticbeanstalk-ec2-roleとかにAWSXrayFullAccess/AmazonS3FullAccess/AmazonDynamoDBFullAccessをアタッチ。

3. サンプルゲーム?をdeploy

eb-java-scorekeep-xray-gettingstarted-v1.3.zipをDLしてdeploy
(1.の図参照)

4. アプリにアクセス

session作って、

OXゲーム?...

EBのurlにアクセスするとこんなアプリができるので、チュートリアルどおりゲーム?を遊んでみてrequestを生成。

5. X-Ray開いてみる

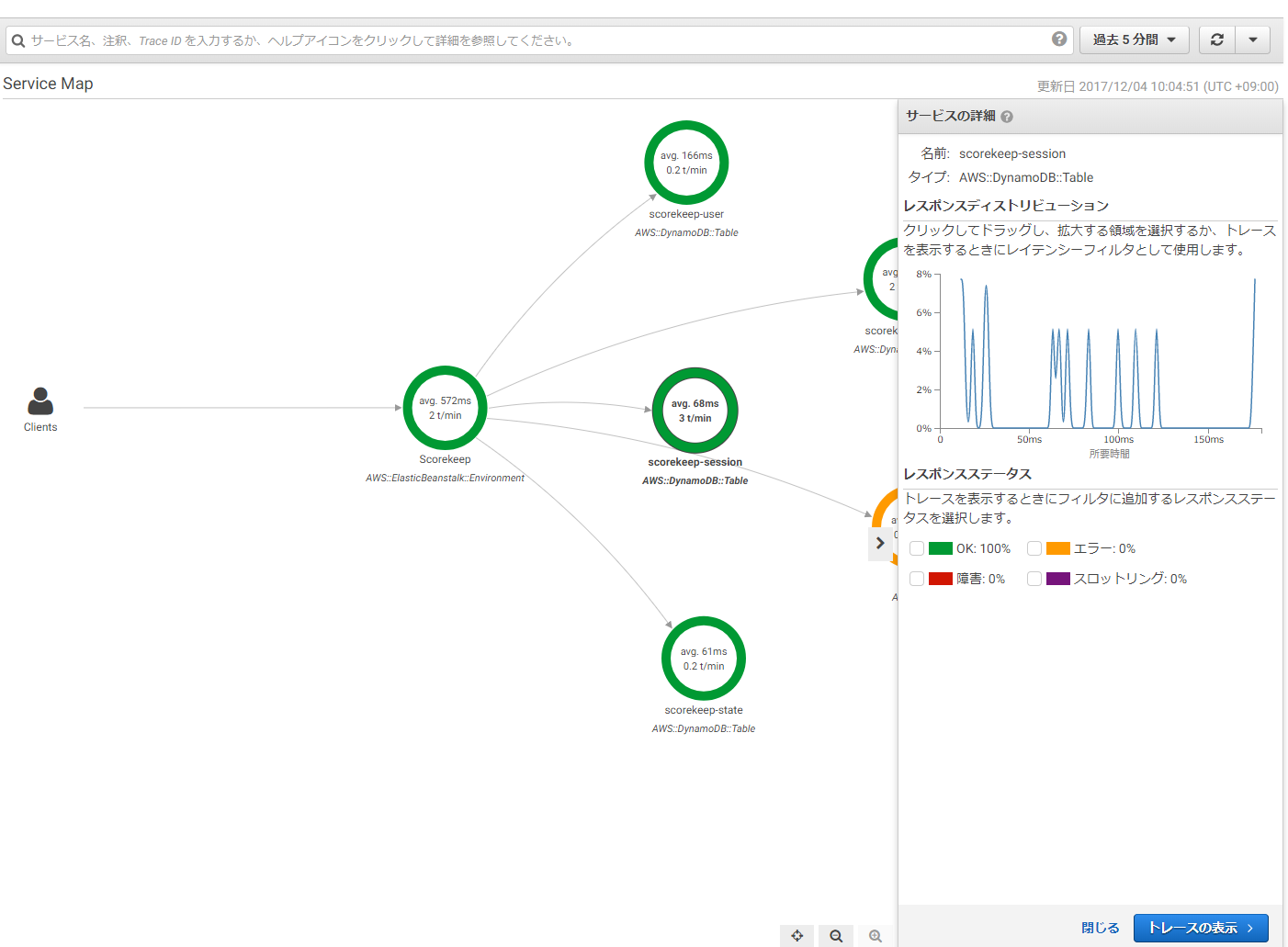

Sevice map見えたり、

それぞれのnode開くとdetail見えたり、

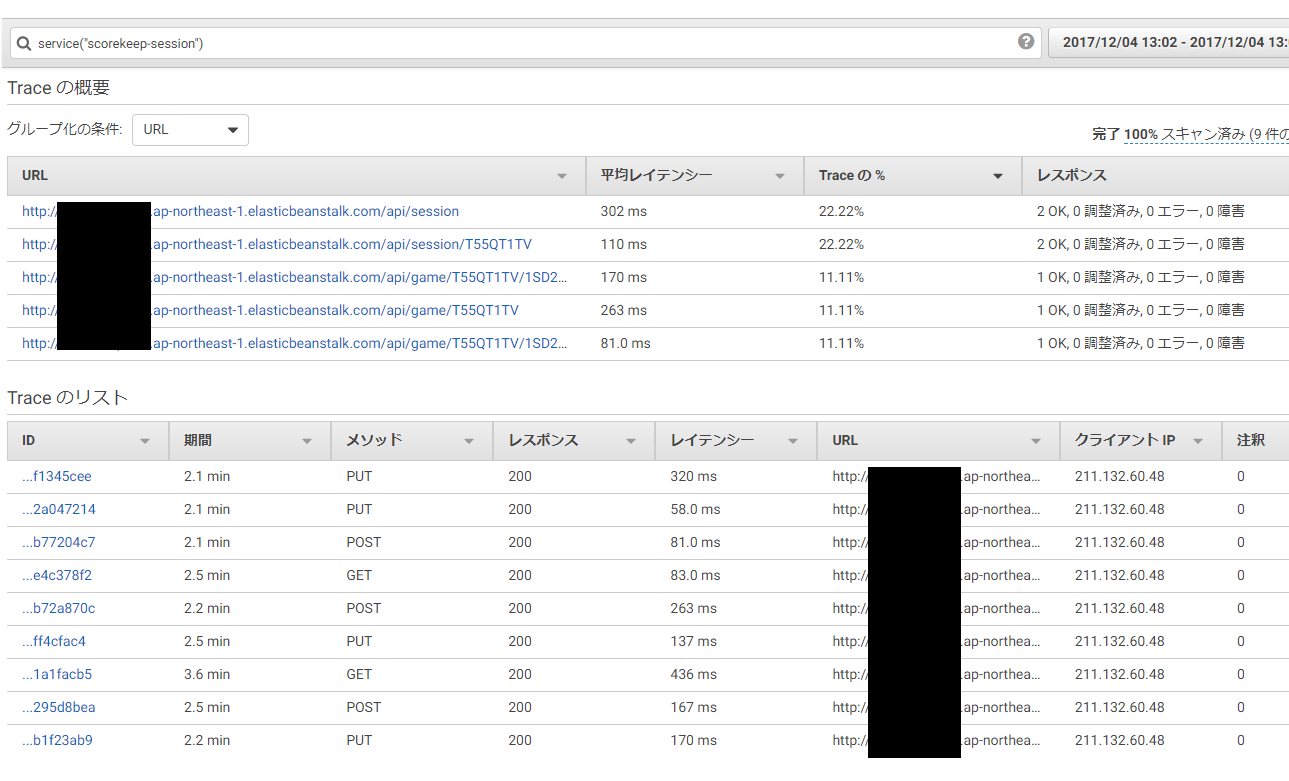

traceも見えたりする。

仕組みについて

X-Ray SDKの呼び出し

そのままチュートリアル記載の通りですが、

src/main/java/scorekeep/WebConfig.java

...
import com.amazonaws.xray.AWSXRay;
import com.amazonaws.xray.AWSXRayRecorderBuilder;
import com.amazonaws.xray.javax.servlet.AWSXRayServletFilter;
import com.amazonaws.xray.plugins.EC2Plugin;
import com.amazonaws.xray.plugins.ElasticBeanstalkPlugin;
import com.amazonaws.xray.strategy.sampling.LocalizedSamplingStrategy;
...
@Configuration
public class WebConfig {
  private static final Logger logger = LoggerFactory.getLogger(WebConfig.class);

  @Bean
  public Filter TracingFilter() {
    return new AWSXRayServletFilter("Scorekeep");
  }
...
  static {
    AWSXRayRecorderBuilder builder = AWSXRayRecorderBuilder.standard().wit

    URL ruleFile = WebConfig.class.getResource("/sampling-rules.json");
    builder.withSamplingStrategy(new LocalizedSamplingStrategy(ruleFile));
...

という感じにSDKをimportして、sampling-rules.json記載の条件でtraceするくだりを入れておきます。
でその中身は、「/api/以下のPOSTをすべて」や「/api/session/以下のGETを5%で」など記載があります。

src/main/resources/sampling-rules.json

{
  "version": 1,
  "rules": [
    {
      "description": "Resource creation.",
      "service_name": "*",
      "http_method": "POST",
      "url_path": "/api/*",
      "fixed_target": 1,
      "rate": 1.0
    },
    {
      "description": "Session polling.",
      "service_name": "*",
      "http_method": "GET",
      "url_path": "/api/session/*",
      "fixed_target": 0,
      "rate": 0.05
    },
...

基本的に他の言語も同様で大本でSDKでのtraceを宣言しておいて、あとはsampling-rules.jsonの条件に従う。という形になっています。
X-Ray SDK for Go の設定
X-Ray SDK for Python の設定
など。

X-Ray デーモン

udp 2000 portをlistenするもので、linuxのrpmなどは公式からDLできます。
また、EBの場合にはXrayEnabledオプションを有効いすればあがるようです。
だいたいweb appと同じEC2なりEBなりインスタンスにいるのかな?

終わりに

思ったこととして、

• アプリにlogger?/tracer?埋め込むのでパフォーマンス影響どのくらいあるのだろう?
• 自作X-Ray SDK?を作るにはどの程度気楽なのだろうか?
  • SDKに対応言語がない場合に
  • applicationで直接tracer仕込むのちょっとやだというか、
  • 原理的にはX-Rayデーモンに直接request投げつければいいのだからlogパースして送るなりするbatch書いたらうごくのか?

とちゃんと使いこなすにはまだまだお勉強が必要そうで。
AWS re:invent 2017: Deep-Dive for AWS X-Ray (DEV402)
AWS Summit Series 2017: London - Deep Dive: AWS X-Ray

以上。
