OCI上で、Istioのサンプル（Bookinfo）を動かす→動いてません

はじめに

どーも、のぶこふです。

前回は、OCI上にIstioの環境構築を行ったので、今回はサンプルのBookinfoを動かしてみようとおもいます。

前回記事 | OCI（Always Free）上に、サービスメッシュ（Istio）の動作環境をまるっと一式構築する

結果、うまく動かせていないことをご了承ください。
「いや、ここを、こうすれば、出来るじゃん！」と、踏み台になるなら・・・と思い、記事は残しておこうと思います。

やるよ

本編の内容はこちらを和訳。
Istio/Bookinfo

実施環境については、前回の記事を参照してください。

Minikubeの起動

configは、すでに設定されているものとします。

minikube start --kubernetes-version=v1.22.0 --nodes 3

Istioの起動

前回記事では、istioctlへのPathが通っていなかったので、~/.bashrcあたりにistio/binのPathを指定して、source ~/.bashrcを実行してください。

ターミナルを2つ起動しておき、Istioctl installを実行していきます。

terminal-1

istioctl install --set hub=docker.io/querycapistio --set profile=demo -y

下記メッセージが出たら、Terminal-2で操作します。

Processing resources for Egress gateways, Ingress gateways. Waiting for Deployment/istio-system/istio-egressgateway, Deployment/istio-...

ターミナル2で、下記コマンドを実行します。

terminal-2

kubectl scale deployment --replicas=0 istio-ingressgateway -n istio-system
kubectl scale deployment --replicas=0 istio-egressgateway -n istio-system

すると、ターミナル１で実行していたistioctl installが終了します。
そのままターミナル１で、Deploymentを修正します（arm64の追記）。

kubectl edit deployment istio-ingressgateway -n istio-system
kubectl edit deployment istio-egressgateway -n istio-system
# 変更内容は両方とも同じ
---
matchExpressions:
  - key: kubernetes.io/arch
    operator: In
      values:
+       - arm64
        - amd64
---
nodeSelectorTerms:
  - matchExpressions:
    - key: kubernetes.io/arch
      operator: In
        values:
+         - arm64
          - amd64

（参考）viで操作するなら・・・

ファイル末尾まで移動：Shift + g
検索　　　　　　　　　　：?
amdの文字列     ：amd　→ Enter
行コピー         ：yy
貼り付け         ：p
編集モード        ：i
amdをarmに変更
編集モード終了     ：esc

修正したDeploymentを反映させます。

terminal-1

kubectl scale deployment --replicas=1 istio-ingressgateway -n istio-system
kubectl scale deployment --replicas=1 istio-egressgateway -n istio-system

Sampleの実行

ローカルの情報をMinikubeに引き継ぎます

eval $(minikube docker-env)

Istioをインストールした時に、Sampleも含まれているので、ディレクトリ移動します

# xxxは適宜読み替えてください
cd xxx/istio-1.12.2/samples/bookinfo

# ns=default で Istio が使えるようにします
kubectl label namespace default istio-injection=enabled

# アプリケーションをデプロイします
kubectl apply -f platform/kube/bookinfo.yaml

・・・うまくいきません。
ずっと、CrashLoopBackOffです。

というのも、Istioは、arm64向けのコンテナイメージを提供していないので、アーキテクチャの違いで、コンテナが起動出来ないのが原因です。

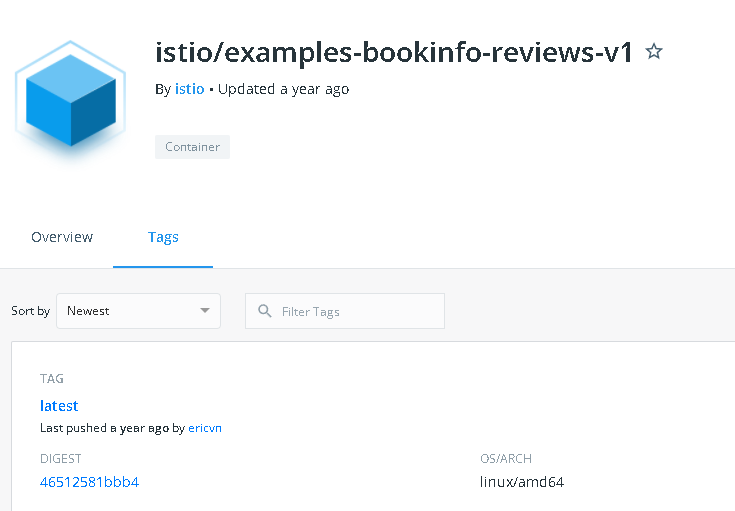

例えば、「reviews」のイメージは下記ですが、「Linux/amd64」となっており、使用できません。
https://hub.docker.com/r/istio/examples-bookinfo-reviews-v1/tags

試しに、pull して、run してみても、同様の結果となります。

$ docker pull istio/examples-bookinfo-reviews-v1
$ docker images
REPOSITORY                           TAG       IMAGE ID       CREATED         SIZE
istio/examples-bookinfo-reviews-v1   latest    dccfa4b82422   11 months ago   695MB
$ docker run -it istio/examples-bookinfo-reviews-v1 uname -m
WARNING: The requested image's platform (linux/amd64) does not match the detected host platform (linux/arm64/v8) and no specific platform was requested
standard_init_linux.go:228: exec user process caused: exec format error

docker pullの時に--platformを付けたとしても、イメージが提供されていないので、使用できません。
ということで、強引にやってもNGでした。

それならば。と、arm64用のDockerImageでも作るか～と思いましたが、色々と詰まったので、サンプルを動かすのは諦めました。
サンプルを動かしたいわけじゃない。

以下、激戦の傷跡です（いいすぎ）

• 参考サイト
  • https://www.chazine.com/archives/4296
  • http://dotnsf.blog.jp/archives/1078668018.html
  • https://matsuand.github.io/docs.docker.jp.onthefly/desktop/multi-arch/

# Dockerの試験的機能の有効化するために環境変数を追加
vi ~/.bashrc
# ---
# Dockerの試験的機能の有効化
export DOCKER_CLI_EXPERIMENTAL=enabled
# ---
# 反映
source ~/.bashrc

# Dockerの試験的機能の有効化の確認
docker --help
# ---
# buildx* があることを確認
Management Commands:
  app*        Docker App (Docker Inc., v0.9.1-beta3)
  builder     Manage builds
  buildx*     Docker Buildx (Docker Inc., v0.7.1-docker)
# ---

# 他プラットフォームのイメージを取得
docker run --privileged --rm tonistiigi/binfmt --install all

# arm、amdがあることを確認
docker buildx ls
NAME/NODE DRIVER/ENDPOINT STATUS  PLATFORMS
  default * docker
  default default         running linux/arm64, linux/arm/v7, linux/arm/v6, linux/amd64, linux/riscv64, linux/ppc64le, linux/s390x, linux/386

# ビルダーの作成
docker buildx create --name mybuilder

# ビルダーの適用
docker buildx use mybuilder

# 確認
docker buildx ls
NAME/NODE    DRIVER/ENDPOINT             STATUS   PLATFORMS
  mybuilder *  docker-container
  mybuilder0 unix:///var/run/docker.sock inactive
  default      docker
  default    default                     running  linux/arm64, linux/arm/v7, linux/arm/v6, linux/amd64, linux/riscv64, linux/ppc64le, linux/s390x, linux/386

# 起動
docker buildx inspect --bootstrap

# nodejs(npm) install
sudo yum install nodejs npm

# OCIのIngressルールに9080を追加
# OCIインスタンスのFirewallに9080を追加
firewall-cmd --add-port=9080/tcp

# DockerHubへログイン
docker login

# Dockerfileの取得
## productpage-v1
mkdir productpage-v1
cd productpage-v1
curl -s https://raw.githubusercontent.com/istio/istio/release-1.13/samples/bookinfo/src/ratings/package.json -o package.json

## Dockerfileの取得
curl -s https://raw.githubusercontent.com/istio/istio/release-1.12/samples/bookinfo/src/productpage/Dockerfile -o Dockerfile

## Dockerfileからimageのビルド
docker build -t nobkovskii/productpage-v1 .

## ratings
mkdir ratings
cd ratings
cp ../productpage-v1/package.json ./
curl -s https://raw.githubusercontent.com/istio/istio/release-1.13/samples/bookinfo/src/ratings/ratings.js -o ratings.js
curl -s https://raw.githubusercontent.com/istio/istio/release-1.12/samples/bookinfo/src/ratings/Dockerfile -o Dockerfile

docker build -t nobkovskii/ratings .

## details
mkdir details
cd ratings
cp ../productpage-v1/package.json ./
curl -s https://raw.githubusercontent.com/istio/istio/release-1.12/samples/bookinfo/src/details/Dockerfile -o Dockerfile

docker build -t nobkovskii/ratings .

# DockerHubへPush
docker buildx build --platform linux/amd64,linux/arm/v7 -t nobkovskii/istio-bookinfo-productpage-v1 --push .

git clone https://github.com/istio/istio.git
cd istio/samples/bookinfo/src

# ratings
docker build -t istio/examples-bookinfo-ratings-v1:1.12.2 -f ratings/Dockerfile --build-arg service_version=v1 ratings

# details
docker build -t istio/examples-bookinfo-details-v1:1.12.2 -f details/Dockerfile --build-arg service_version=v1 details

# productpage
docker build -t istio/examples-bookinfo-productpage-v1:1.12.2 -f productpage/Dockerfile productpage

# mysql
docker build -t istio/examples-bookinfo-mysqldb:1.12.2 -f mysql/Dockerfile mysql

# mongodb
docker build -t istio/examples-bookinfo-mongodb:1.12.2 -f mongodb/Dockerfile mongodb

# reviews v1~v3
# ＝＝＝＝
# openliberty周りが解決出来ず、断念。
# reviews以外は動きそう・・・
# ＝＝＝＝
## 「websphere-liberty」がarm64に非対応のため、「[adoptopenjdk](https://hub.docker.com/layers/adoptopenjdk/openjdk8/aarch64-centos-jdk8u322-b06/images/sha256-cee09193dd57ef05e9bf93cecf428e8bc322a319dd3f700055acd59b562c3275?context=explore)」を使用する
git clone https://github.com/OpenLiberty/ci.docker.git
cd ci.docker/releases/latest/kernel-slim
vi Dockerfile.ubi.ibmjava8
# --- diff
- FROM ibmjava:8-ubi
+ FROM adoptopenjdk/openjdk8:aarch64-centos-jdk8u322-b06
# ---
docker build -t openliberty/aarch64-jdk8:latest -f ./Dockerfile.ubi.ibmjava8 .

vi reviews/reviews-wlpcfg/Dockerfile
# --- diff
- FROM websphere-liberty:20.0.0.6-full-java8-ibmjava
+ FROM openliberty/aarch64-jdk8:latest
# ---

docker build -t istio/examples-bookinfo-reviews-v1:1.12.2 -f reviews/reviews-wlpcfg/Dockerfile --build-arg service_version=v1 reviews/reviews-wlpcfg/
docker build -t istio/examples-bookinfo-reviews-v2:1.12.2 -f reviews/reviews-wlpcfg/Dockerfile --build-arg service_version=v2 --build-arg enable_ratings=true reviews/reviews-wlpcfg/
docker build -t istio/examples-bookinfo-reviews-v3:1.12.2 -f reviews/reviews-wlpcfg/Dockerfile --build-arg service_version=v3 --build-arg enable_ratings=true --build-arg star_color=red reviews/reviews-wlpcfg/

おわりに

今回は非常にくやしい結果となりました・・・
サンプルも早いとこ、arm64に対応してくれると嬉しいなぁ。

次回は、サンプルではなく、普通にIstioを導入してみたいと思います。
（出来るのかな？出来るよね？）
