CoreMP135のLCDにPythonでCPU温度を表示

目的

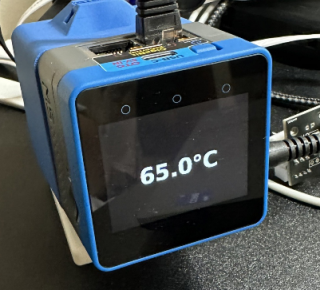

CoreMP135のLCDにPythonでCPU温度を表示を描画します。
CoreMP135はファンレスであるため、CPU温度があがりやすいので、簡単に確認できるようにしました。

開発環境

Debian12をインストールしたCoreMP135を使いました。

CoreMP135
 Description:    Debian GNU/Linux 12 (bookworm)
 Linux CoreMP135 5.15.118 #1 SMP PREEMPT Thu Jun 27 19:59:30 JST 2024 armv7l GNU/Linux

CPU温度の確認

CoreMP135のCPU温度は、デバイスファイル"/sys/class/thermal/thermal_zone0/temp"で確認することができます。ただし、この値は1000で割る必要があります。

$ cat /sys/class/thermal/thermal_zone0/temp
64164

この場合は、CPU温度64.164℃を表します。

ライブラリのインストール

　今回は、Pythonライブラリに、numpy, Pillowを使います。aptコマンドで、numpyとPillowを使します。

sudo apt install python3-numpy
sudo apt install python3-pil

LCDへの描画

温度を取得し、
python3のプログラムで、LCDのフレームバッファ（320x240、RGB565）にCPU温度の画像を書き込みます。

# python3 coremp135_lcd_temp.py

coremp135_lcd_temp.py

import os
import fcntl
import mmap
import time
from PIL import Image, ImageDraw, ImageFont

# フレームバッファのパス
FB_PATH = "/dev/fb1"

# フレームバッファの設定
FB_WIDTH = 320
FB_HEIGHT = 240

def get_cpu_temperature():
    with open("/sys/class/thermal/thermal_zone0/temp", "r") as f:
        temp = float(f.read()) / 1000.0
    return f"{temp:.1f}°C"

def draw_text_to_framebuffer(text):
    # 画像を作成
    image = Image.new("RGB", (FB_WIDTH, FB_HEIGHT), color="black")
    draw = ImageDraw.Draw(image)

    # フォントの設定（サイズを大きくする）
    font = ImageFont.truetype("/usr/share/fonts/truetype/dejavu/DejaVuSans-Bold.ttf", 48)

    # テキストのサイズを取得
    bbox = draw.textbbox((0, 0), text, font=font)
    text_width = bbox[2] - bbox[0]
    text_height = bbox[3] - bbox[1]

    # テキストを中央に配置
    position = ((FB_WIDTH - text_width) // 2, (FB_HEIGHT - text_height) // 2)

    # テキストを描画
    draw.text(position, text, font=font, fill="white")

    # 画像を180度回転（上下左右反転）
    image = image.rotate(180)

    # RGB565形式に変換
    image_rgb565 = image.convert("RGB")
    pixels = image_rgb565.load()
    buffer = bytearray(FB_WIDTH * FB_HEIGHT * 2)

    for y in range(FB_HEIGHT):
        for x in range(FB_WIDTH):
            r, g, b = pixels[x, y]
            rgb = (r & 0xF8) << 8 | (g & 0xFC) << 3 | b >> 3
            buffer[(y * FB_WIDTH + x) * 2] = rgb >> 8
            buffer[(y * FB_WIDTH + x) * 2 + 1] = rgb & 0xFF

    # フレームバッファに書き込む
    with open(FB_PATH, "wb") as fb:
        fb.write(buffer)

def main():
    while True:
        cpu_temp = get_cpu_temperature()
        draw_text_to_framebuffer(cpu_temp)
        time.sleep(1)  # 1秒ごとに更新

if __name__ == "__main__":
    main()
