初めに
組み込み系エンジニアの友人と飲んでいた際、C言語ではメモリをユーザが意図的に開放しないとメモリリークが起きるということを教えてもらいました。
自分は普段Javaを書いてますが、メモリを意識してコーディングをしたことはほとんどありません。どのような仕組みになっているのか気になったため、Javaにおけるメモリ管理について調べてみました。
Javaではメモリ管理は誰がやってるの？
CやC++ではユーザが意図的にメモリ管理をする必要がありました。JavaではJVMがその役割を担っています。メモリの使用や解放を自動で行ってくれるため、ユーザがメモリを意識せずにコーディングできるというわけです。
メモリの種類
Javaプログラムが実行されると、Javaのプロセスにメモリが割り与えられます。そのメモリ領域は以下の４つの領域に分けられます。
- ヒープ領域
- スタック領域
- メタスペース
- ネイティブメモリ（※JVMではなくOSが管理する領域）
| 領域 | 用途・特徴 |
|---|---|
| ヒープ領域 | 生成されたインスタンスの情報が保存される領域。 |
| スタック領域 | 実行中のプログラムの情報が保存される領域。 実行中の行が「どこから呼び出されていて、どんな情報を参照可能か」などを持っているイメージ。 |
| メタスペース | クラス定義、メソッドコード、定数プールなどのクラス関連の情報が保存される領域。 |
| ネイティブメモリ | Javaプログラムがネイティブコード（C、C++などで記述されたコード）を呼び出す際に使用される領域。 JVMではなくOSが直接管理をしている。 |
上記４つのうち、プログラム実行中にメモリの管理が必要なのはヒープ領域のみです。
メモリ管理方法をみていきましょう。
ヒープ領域のメモリ管理
ヒープ領域のメモリが解放される仕組みを知るには、ヒープ領域の構造とガベージコレクションについて知る必要があります。
ヒープ領域の構造
ヒープ領域は大きく分けて以下の２つの領域で構成されています。
- Young：メモリに格納されてからの時間が比較的短いデータが格納されている領域。
- Old：メモリに格納されてからの時間が比較的長いデータが格納されている領域
Young領域にはさらにEdenとSurvivorの2つの領域に分けられます。
Survivorは領域が2つありますが、どちらも役割は同じです。
ガベージコレクション（GC）とは
ガベージコレクション（GC）とは、不要になったメモリを解放するJVMの機能です。
ヒープ領域を対象として不要になったメモリの解放を行います。
GCは主に以下の2種類があります。
- マイナー GC：Young領域を対象としたメモリ解放
- Full GC：ヒープ領域全体を対象としたメモリ解放
それぞれのメモリ解放の流れを説明します。
以下の記事がわかりやすかったので参考にさせていただきました。
https://qiita.com/e_tyubo/items/48398391a8ef0f24c1be
マイナーGCによるメモリ解放の流れ
マイナーGCは、Edenがいっぱいになったタイミングで発生します。
その際、以下のルールでデータを処理してメモリを解放します。
- Edenのデータ
- データが不要（参照されてない）場合、削除してメモリを解放する
- データがまだ必要な場合、Survivorに移動させてEdenを解放する
- Survivorのデータ
- データが不要の場合、削除してメモリを解放する
- データがまだ必要な場合、もう片方のSurvivor or Oldに移動させる（一定回数以上Survivorを行き来した場合はOld）
具体的に図で見ていきましょう。

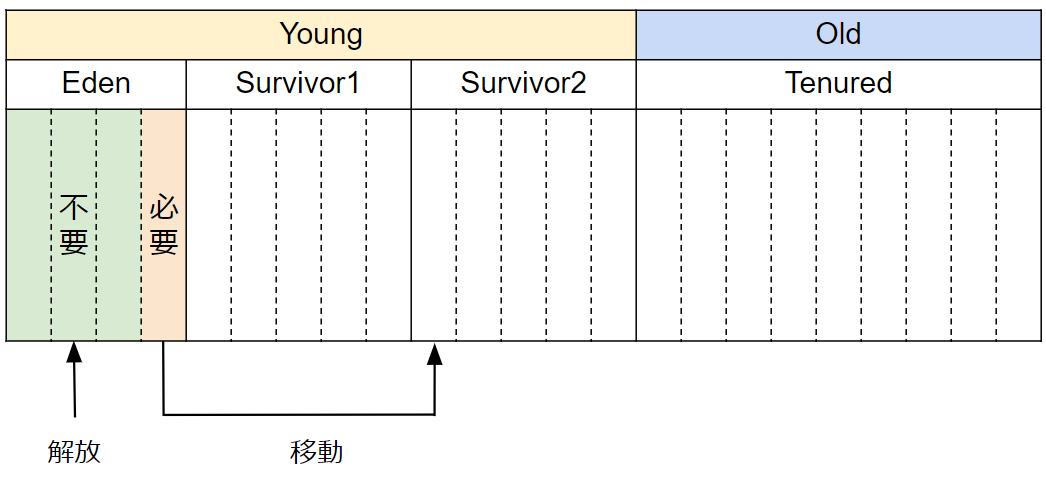

EdenがいっぱいになるとマイナーGCが起きます。
その際、Edenのまだ必要なデータはSurvivorに移動されます。
これでEdenのメモリがすべて解放されました。

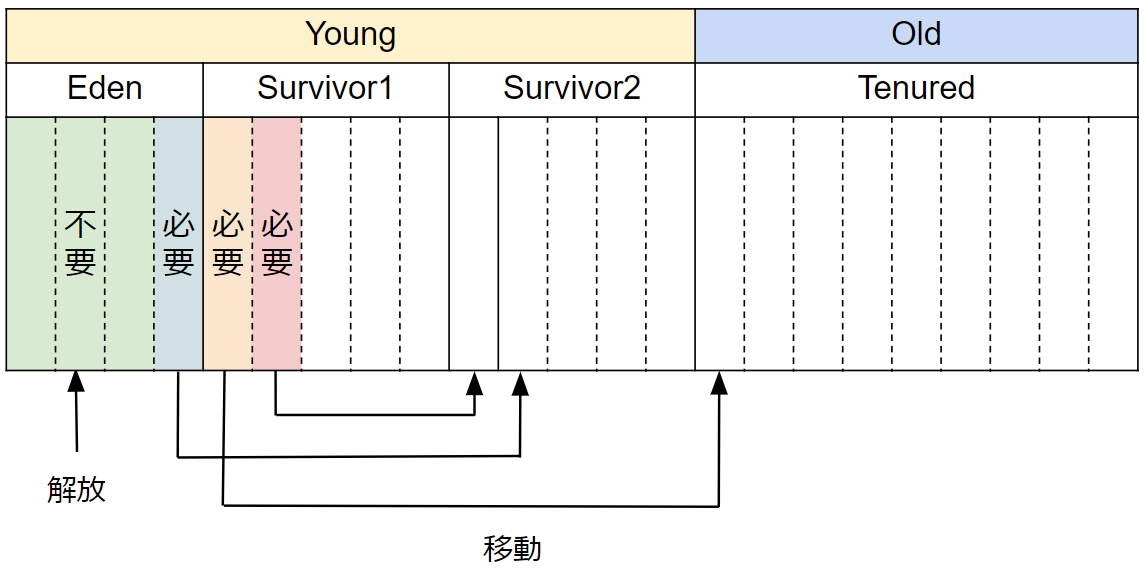

その後、Edenのデータがたまっていくと再度マイナーGCが起きます。
Survivorにあるデータは不要になっていた場合解放されますが、まだ必要な場合はもう片方のSurvivorに移動されます。
これを繰り返すとSurvivorにあるデータは2つのSurvivor領域を行き来することになります。そして、行き来した回数が一定数を超えるとOld領域に移動されるというわけです。
Full GCによるメモリ解放の流れ
マイナーGCを繰り返していると、Oldにデータがたまっていくことになります。
Old領域がいっぱいの状態でマイナーGCを実行すると、SurvivorからOldへデータを移動させようとしたタイミングで失敗します。
その失敗を契機として実行されるのがFull GCです。
Full GCでは、YoungとOldの両方に対してメモリ解放を行います。Young領域に対してはマイナーGCと同じルールで実施し、Oldについては不要になったメモリを解放するというシンプルなルールです。
おわりに
今回はJVMにおけるメモリ管理についてまとめました。
Javaを書いているとメモリ管理を意識する機会は少ないですが、知っておいて損はないと思います。
