【ハンズオン】API Gateway+Lambdaの構成にX-Rayを有効化

Last updated at Posted at 2023-01-19

はじめに

DVA試験対策でAPI Gateway+Lambda構成にX-Rayを有効化して挙動を確認しました。
本記事では、この構成にX-Rayを有効化する方法を記載します。

X-Rayとは

API GatewayやLambda等、各サービスの処理時間を記録するサービス
　処理時間をコンソール上で可視化
　どの処理でボトルネックが発生しているかを特定できる
　Lambdaでは、X-Ray SDKを使用することで、Lambda内のAWSサービスへのリクエスト処理時間も記録

構成

API Gateway+Lambda+DynamoDBの構成です。
Lambdaでは、DynamoDBテーブルにクエリし、返ってきたデータを返します。

・使用言語
Python（Lambdaでは3.9をランタイム環境として使用）

・開発環境
　OS：Windows
　Pythonバージョン：3.8.6

手順

DynamoDBテーブル作成

IDとユーザー名を持つテーブルを作成します。

DynamoDBのコンソール画面にて、「テーブルの作成」をクリック
スクリーンショット 2023-01-18 222343.png

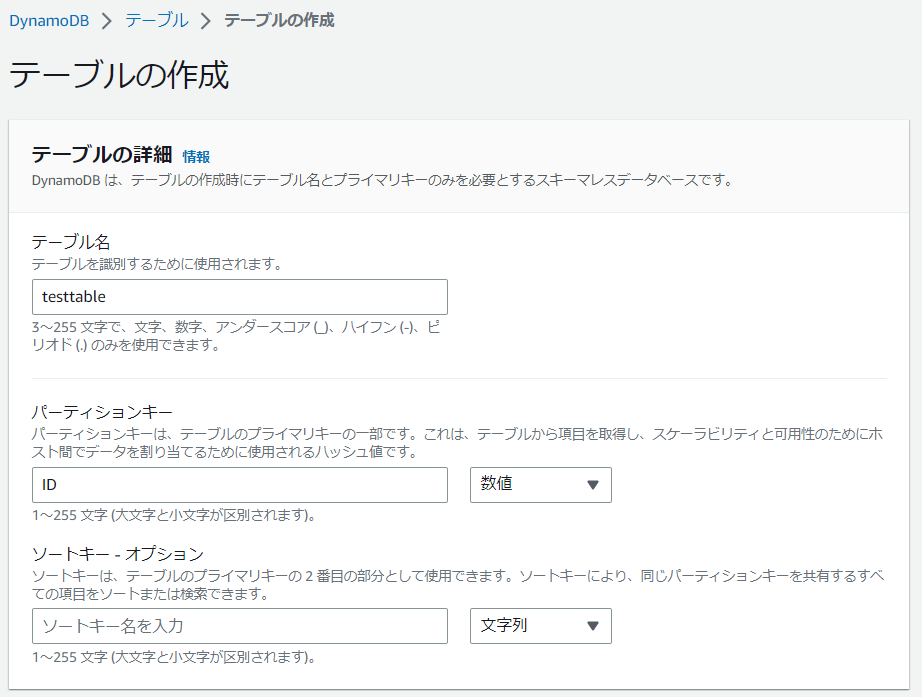

テーブル名、パーティションキーを以下に設定し、他の設定はデフォルトでテーブルを作成
　テーブル名：testtable
　パーティションキー：ID（タイプ：数値）
スクリーンショット 2023-01-18 222533.png

作成したテーブルにレコード（DynamoDBでは項目と呼びます）を登録
テーブル画面で、アクション→項目を作成

「新しい属性の追加」ボタンをクリックし、username属性（タイプ：文字列）を追加します。
追加後、レコードを入力し、「項目を作成」をクリックします。

レコードが作成されたことを確認します。
「テーブルアイテムの探索」をクリックします。

返された項目欄に、登録したレコードが記録されていることを確認します。

X-Ray実行コードのパッケージをLambda Layerにデプロイ

X-Ray実行コードのパッケージをLambda Layerにデプロイします。
具体的には、X-Ray実行コードを含むディレクトリをzipし、zipファイルをLayerにデプロイします。

※Lambda Layer
Lambda Layerにコードを登録すると、Lambda関数からコードを参照できるようになります。
X-Rayは複数のLambda関数から呼び出すことが多いので、Layerにデプロイして、他Lambda関数から呼び出せるようにします。

X-Ray実行コードのパッケージを用意

まず、X-Ray実行コードを配置するディレクトリを用意します。
コマンドプロンプトを開き、コード配置ディレクトリに移動した後、以下のpip installコマンドを実行し、requestパッケージとX-Rayパッケージをインストールします。

$ pip install requests -t ./
$ pip install aws-xray-sdk -t ./

インストール後、X-Ray実行コードファイルを作成します。
以下がコードの中身です。
　ファイル名：layer.py

layer.py
from aws_xray_sdk.core import xray_recorder
from aws_xray_sdk.core import patch_all

patch_all()

ファイル編集後、X-Ray実行コードを含むディレクトリをzipにします。

X-Ray実行コードのパッケージをLambda Layerにデプロイ

Lambdaのコンソール画面に移動し、レイヤー→レイヤーの作成をクリックする。

以下項目を記載の通りに入力し、レイヤーを作成します。
名前：xray
説明：X-Ray実行コード（入れなくてもOK）
zipファイルをアップロードを選択し、↑でzip化したパッケージをアップロードします。
互換性のランタイム：Python 3.9

レイヤーコンソール画面に作成したレイヤーが表示されることを確認します。

Lambda関数作成

以下処理を実施するPythonコードをLambda関数として登録します。
　DynamoDBテーブルにクエリ
　クエリ結果をレスポンスに入れてreturn

Pythonコードの中身
　"import layer"でLayerにデプロイしたX-Ray実行コードを読み込みます。
　　デプロイしたLambda Layerは、この後作成するLambda関数に紐づける必要があります。
　　紐づけはLambda関数作成後に実施します。
　クエリIDは、テーブルに登録したレコードの値に設定します。

test.py
import json
import boto3
import layer
from boto3.dynamodb.conditions import Key

def lambda_handler(event, context):
    #dynamodbにアクセス
    queryID = 1
    dynamodb = boto3.resource('dynamodb')
    table = dynamodb.Table("testtable")
    querydata = table.query(
      KeyConditionExpression = Key("ID").eq(queryID)
    )
    if querydata["Count"] == 0:
        username = "unknown"
    else:
        username = querydata["Items"][0]["username"]
    return {
        'statusCode': 200,
        'body' : username
    }

Lambdaコンソールにて、関数の作成をクリックする。

以下の内容でLambda関数を作成します。
関数名：test-xray
ランタイム：Python 3.9
　Layerと同じランタイムにする必要があります！
他はデフォルトのままでOK

Lambdaのコードをデプロイします。
↑記載のコードをLambda関数のコードに貼り付けます。
貼り付け後、「Deploy」をクリックします。

Lambda関数に紐づくIAMロールに、DynamoDBの読み取り権限を付与します。
（デフォルトで作られるIAMロールにはこの権限が付与されていないため）
作成したLambda関数の画面に移動します。

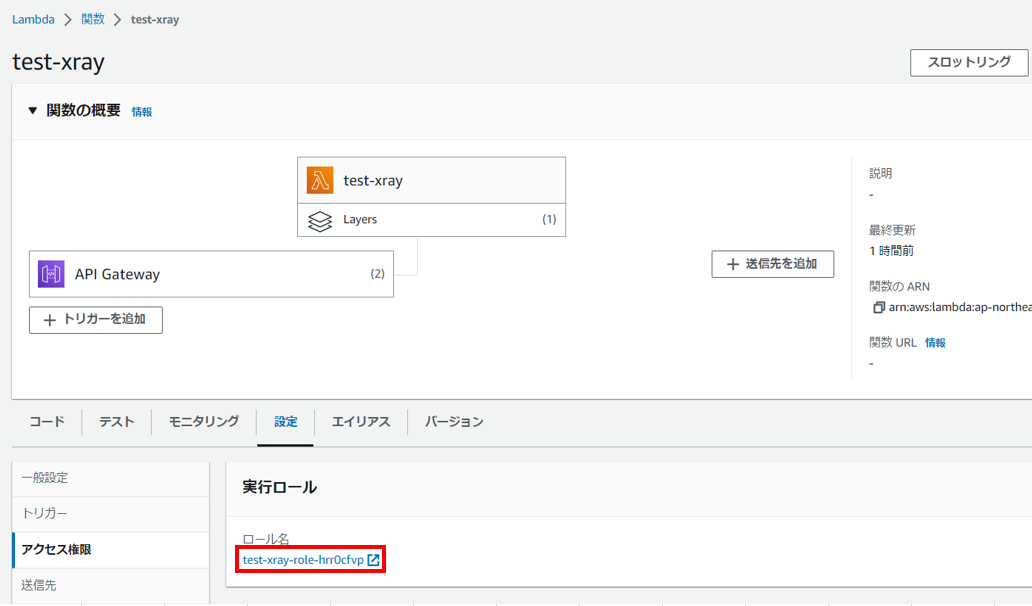

設定→アクセス権限→ロール名をクリックします。

許可→許可ポリシーの「許可を追加」→「ポリシーをアタッチ」をクリックします。

AmazonDynamoDBReadOnlyAccessポリシーを選択し、「ポリシーをアタッチ」をクリックします。
（検索フォームでDynamoと検索すると出てきます。）

ポリシーがアタッチされていることを確認します。

Lambda関数にX-Rayを有効化します。
Lambda関数画面の「設定」→「モニタリングおよび運用ツール」の「編集」をクリックします。

AWS X-Rayを有効化して保存します。

LambdaでX-Rayが実行されているか、コードを実行して確認します。
テストタブに移動し、以下内容でテストイベントを作成します。
　イベントアクションをテスト：新しいイベントを作成
　イベント名：test
他の設定はデフォルトのままで、「保存」をクリックします。

テストを実施します。
「テスト」ボタンをクリックします。
実行後、以下の結果が返ってくることを確認します。

{
  "statusCode": 200,
  "body": "Taro Tanaka"
}


AWS X-Rayが実行されているか確認します。
モニタリングタブに移動します。
Service Mapにて、下図のようにLambdaとDynamoDBが可視化されます。

さらに、Map下のIDをクリックすると、CloudWatchのX-Rayコンソール画面に移動し、詳細内容を確認できます。

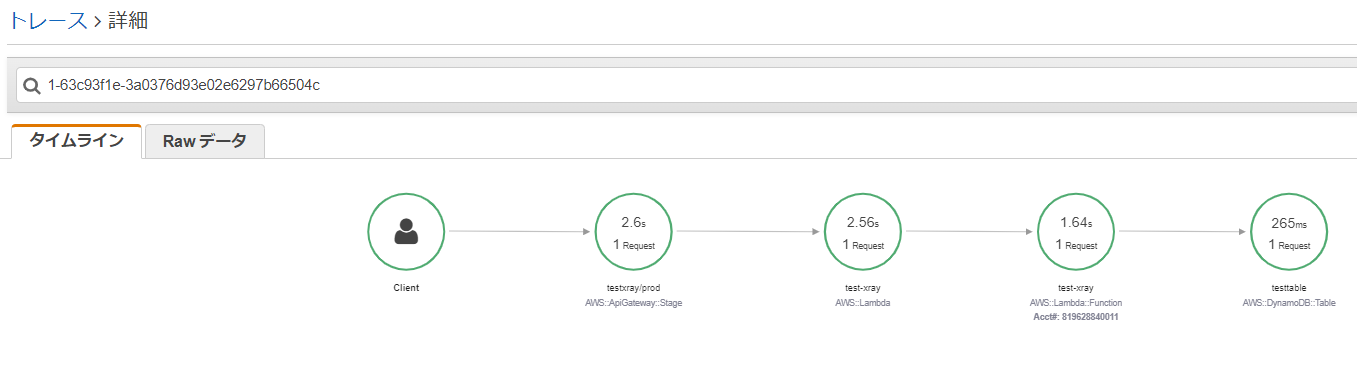

CloudWatachのX-Rayコンソールの、セグメントのタイムライン欄で、DynamoDBへのクエリに要した時間が記録されていることが確認できます。
このように、X-Ray SDKを使うことで、Lambda関数内のAWSサービス呼び出しに要した時間も把握できます。

Lambda関数の設定は以上です。
次に、API Gatewayを作成します。

API Gatewayの作成

API Gatewayのコンソールに移動し、「APIを作成」をクリックします。

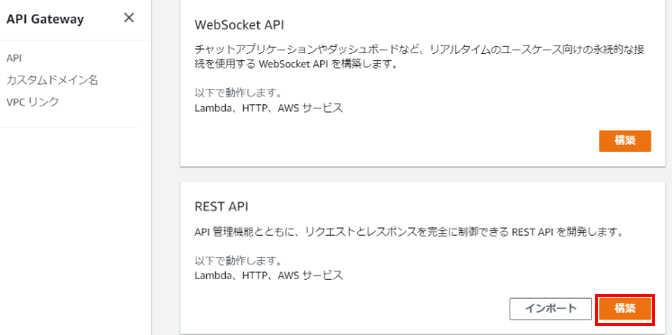

REST APIの「構築」をクリックします。

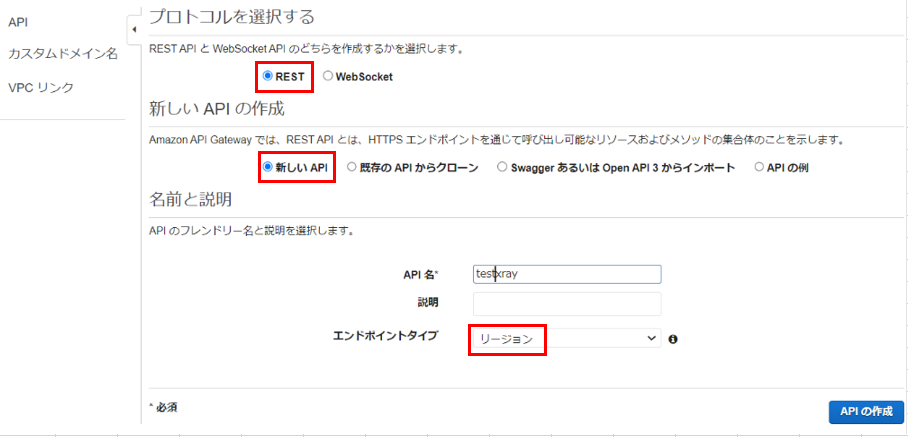

以下内容でREST APIを作成します。
　REST選択
　「新しいAPI」を選択
　API名：testxray
　エンドポイントタイプ：リージョン

APIが作成されると以下画面が表示されます。

API作成後、GETメソッドを作成します。

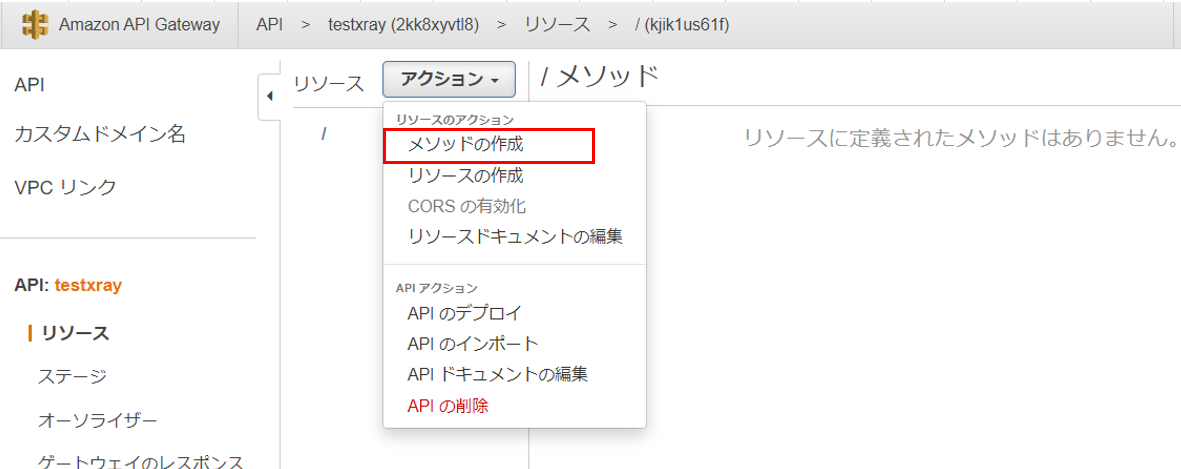

アクション→「メソッドの作成」をクリックします。

GETメソッドを選択します。

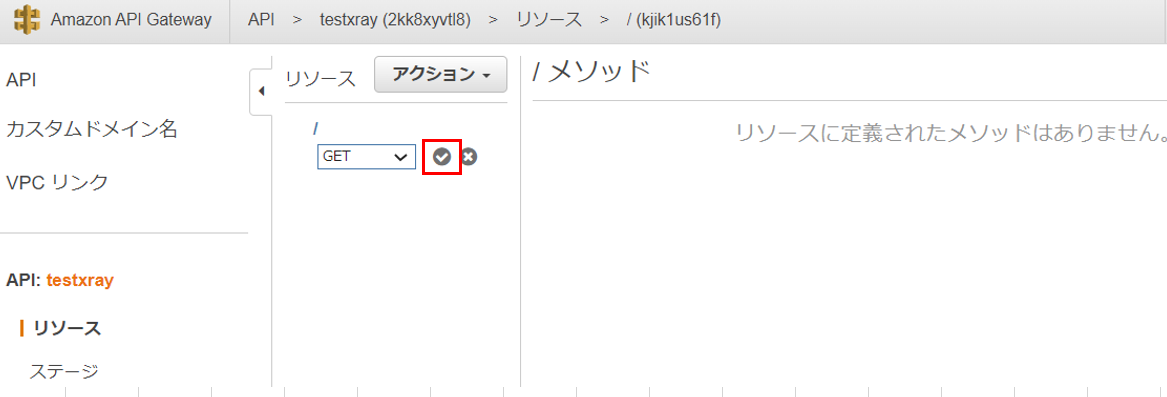

メソッド横のチェックボタン（下図赤枠）をクリックします。

以下内容で設定し、「保存」をクリックします。
　統合タイプ：Lambda関数
　Lambdaプロキシ統合の使用：チェックを入れる
　Lambdaリージョン：ap-northeast-1
　Lambda関数：test-xray
　デフォルトタイムアウトの使用：チェックを入れる

以下画面が表示されるのでOKをクリックします。
（Lambda関数ポリシーに、当該API Gatewayが関数を呼び出す権限を付与します）

これでAPI GatewayにLambda関数が紐づかれました。

Lambdaの画面に、API Gatewayが表示されていることも確認します。
（API GatewayとLambdaが紐づかれていることの確認です）

APIを実行できる状態にするために、API をデプロイします。
アクション→「APIのデプロイ」をクリックします。

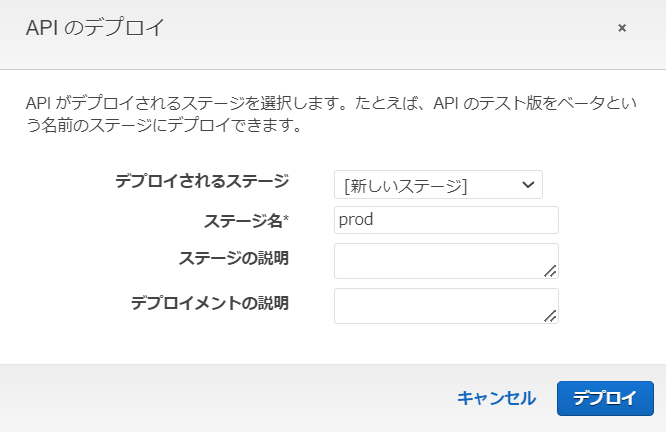

以下の内容でデプロイします。
　デプロイされるステージ：新しいステージ
　ステージ名：任意

APIがデプロイされました。

デプロイされたAPIにX-Rayを有効化します。
ログ/トレースタブの、「X-Rayトレースの有効化」にチェックを入れ、「変更を保存」をクリックします。

有効化後、APIのURLにブラウザでアクセスします。

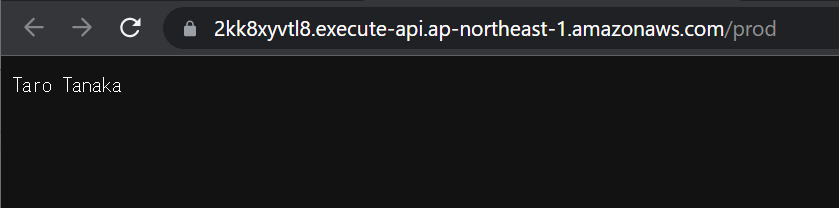

以下のように、DynamoDBのテーブルの値が返ってくることを確認します。

X-Rayのコンソールに移動します。

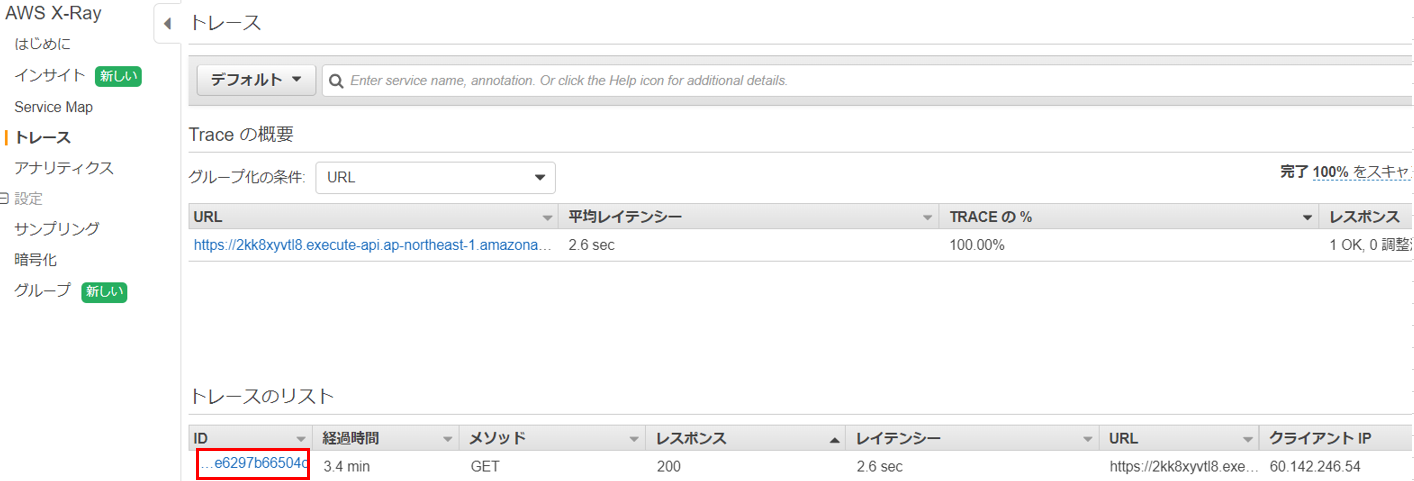

対象のAPI URLのログのIDをクリックします。

以下画面のように、DynamoDBへの呼び出しも可視化されていることがわかります。

API全体の所要時間に加えて、Lambda処理のトータル所要時間、Lambda内のDynamoDB呼び出しの所要時間が可視化されています。

まとめ

API GatewayとLambdaにX-Rayを有効化することで、各コンポーネントの処理時間を可視化して把握することができます。
さらにLambdaにて、X-Ray SDKを使うことで、Lambda内の各AWSサービスへの呼び出しの所要時間も可視化されます。
X-Ray SDKも使うことで、より細かく各処理の所要時間を把握できるので、どの部分がボトルネックとなっているか知ることができそうです。
運用ではX-Ray SDKも利用するのが望ましいと感じました。

参考記事

https://qiita.com/mksamba/items/448c538236ab2989eba9
https://qiita.com/miyuki_samitani/items/f01f1bd49334f97fe84c
https://qiita.com/Ricordanza/items/d68d708e274e28b6bfa2
