@nikorasu277(keiji mori)

AWS Code サービス群を活用して、CI/CD のための構成

Posted at

目次

・趣旨目標
・参考サイト
・使用するサービス
・勝手なイメージ
・ハンズオン
・リソースの削除
・さいごに

趣旨目標

ハンズオンを通じて基礎知識を身に付ける！Code群のサービスが少し謎なので理解！

参考サイト

使用するサービス

CodeCommit, AWS CodeBuild, AWS CodeDeploy, AWS CodePipeline

勝手なイメージ

ハンズオンする前は、GitHubとの違いを理解するのに最初は苦しみました。

ハンズオン

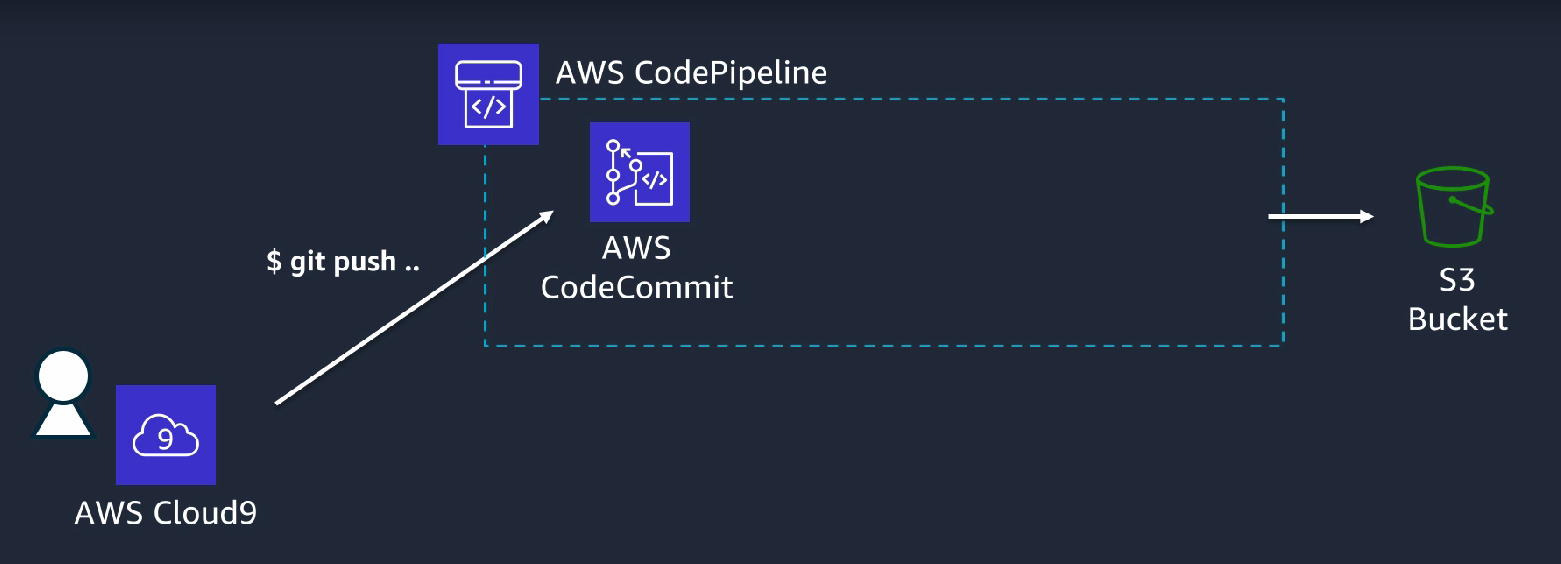

S3を使ったCI/CD環境を構築

・リージョンをチェック

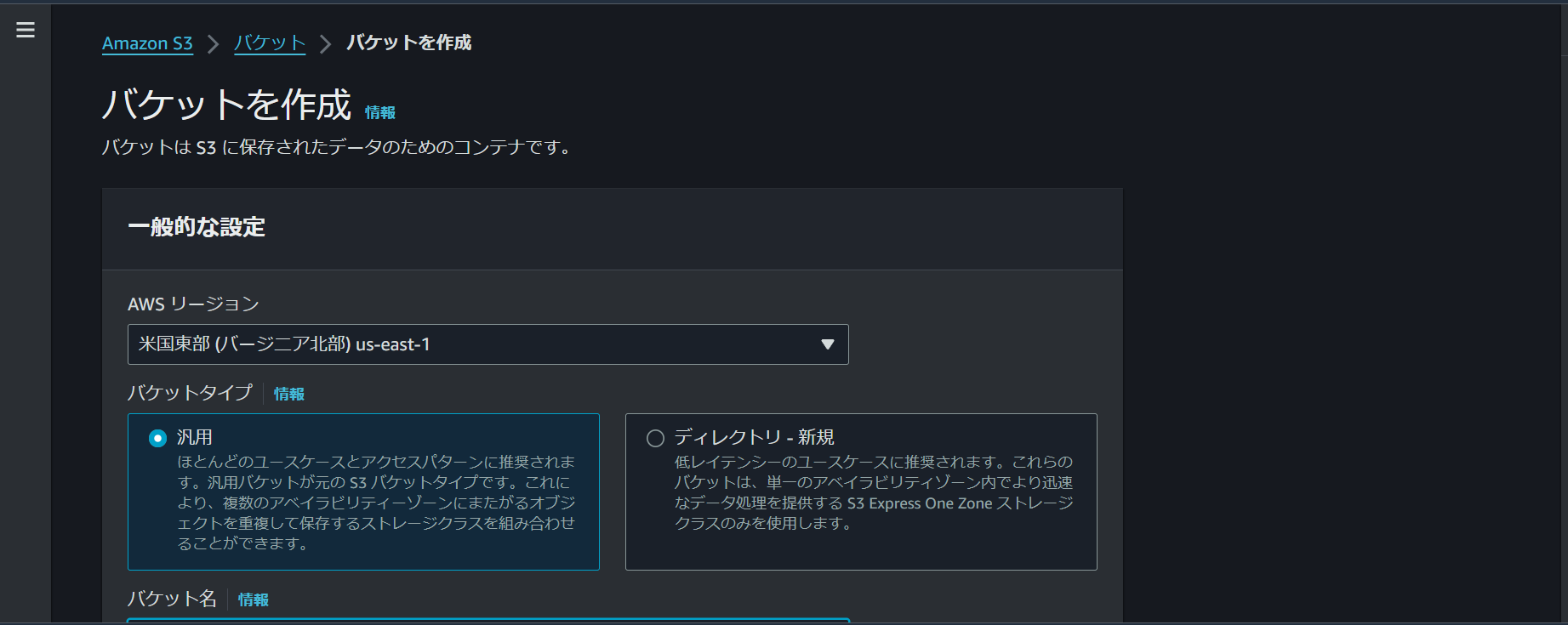

・S3作成
静的webサイトホスティングとして使用するので、赤枠のチェックを外しちゃいます。

プロパティから、静的webサイトホスティングの編集で、有効に設定します。
「index.html」を指定しておきます。

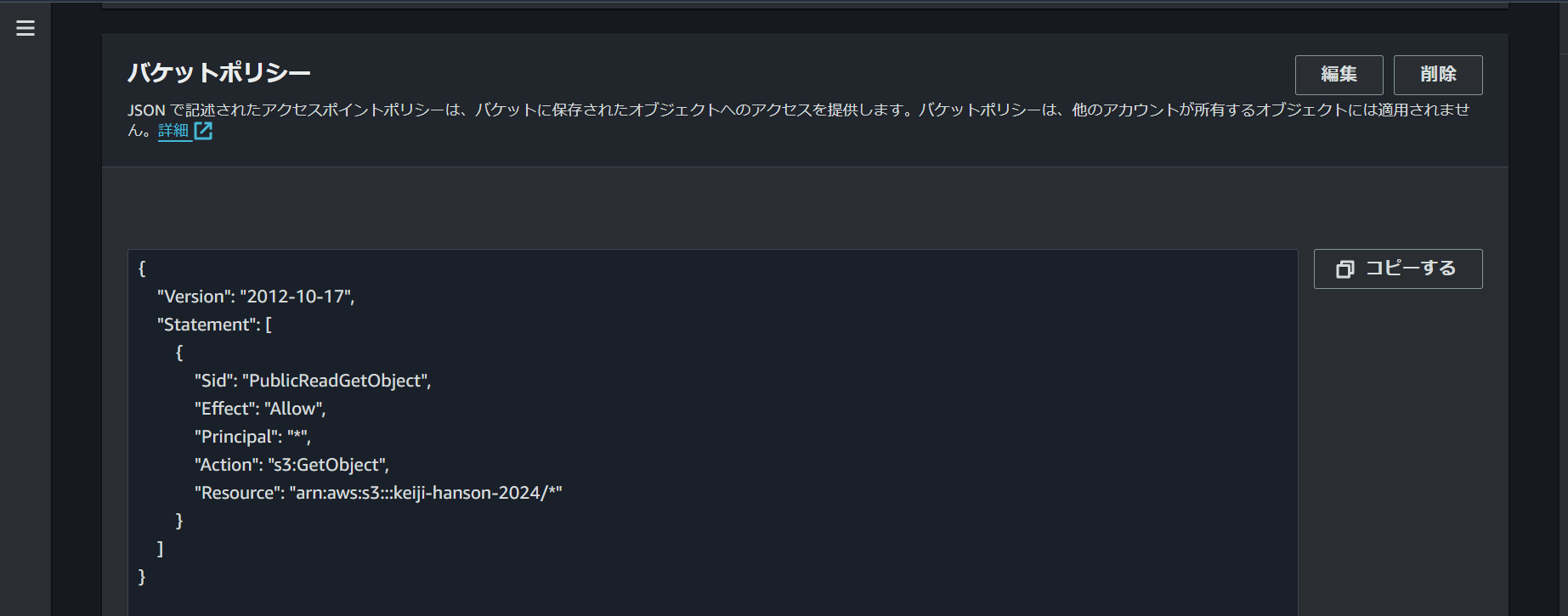

アクセス許可のタブから、バケットポリシーを編集していきます。
次のポリシーは、S3のオブジェクトを読み取りすることができる設定とするものです。なお、Resourceの箇所はバケット名を入れます。

{
  "Version": "2012-10-17",
  "Statement": [
      {
          "Sid": "PublicReadGetObject",
          "Effect": "Allow",
          "Principal": "*",
          "Action": [
              "s3:GetObject"
          ],
          "Resource": [
              "arn:aws:s3:::xxxxxxxxx/*"
          ]
      }
  ]
}

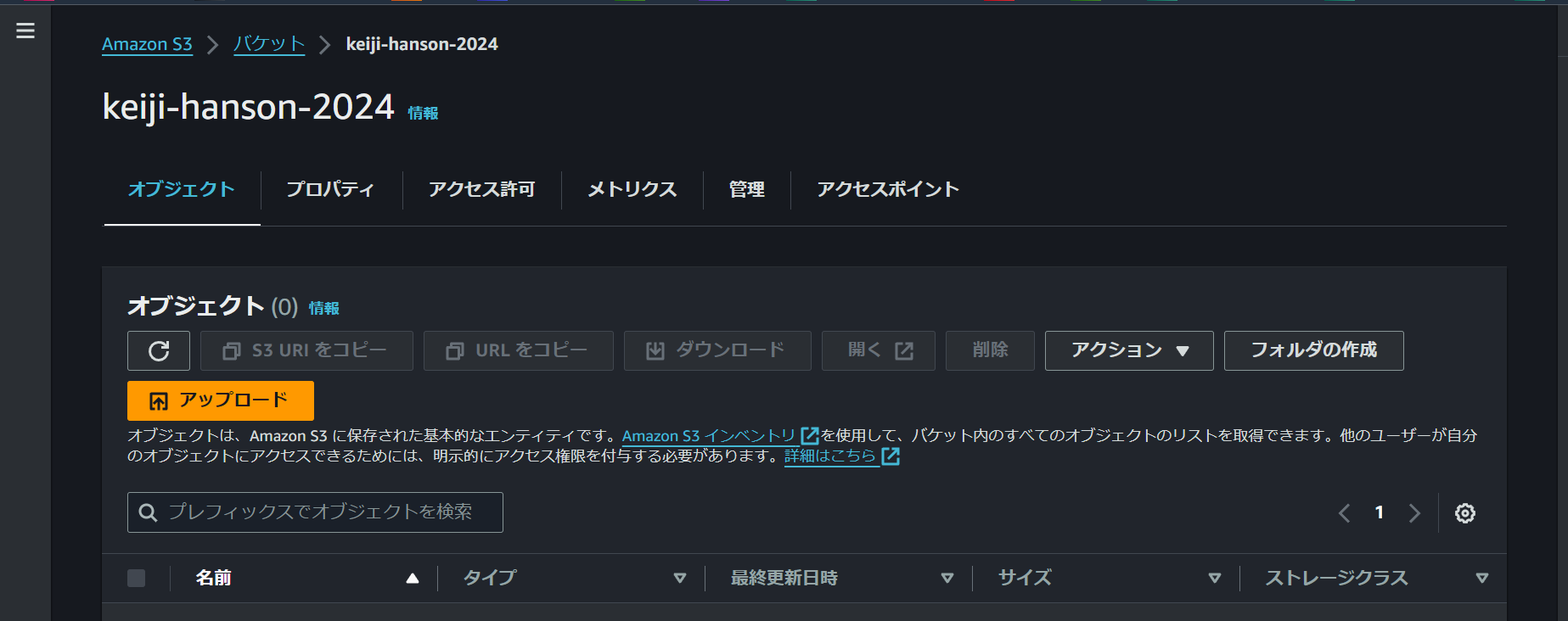

オブジェクトをアップロードをしていきます。
オブジェクトタブから、ハンズオンサイトにあるファイルをダウンロードして、index.htmlデータをアップロードします。（ご自分で作成しても良いかと。）

S3のURLをブラウザに貼り付けることで、次のhtmlが表示されたらOKです。
画面を保持してタブを複製して作業を続けましょう。

CodeCommitを設定していく

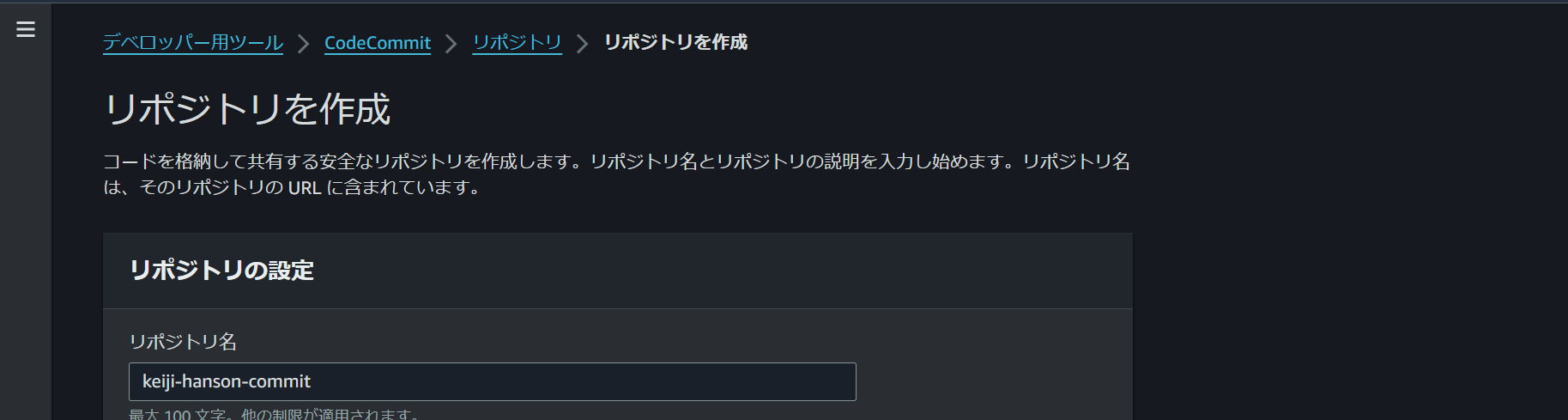

リポジトリを作成します。
画面を保持してタブを複製して作業を続けましょう。

Cloud9を使用します。

テキストエディタの発展版のような存在ですね。協同で接続して開発が可能なようです。もっと売れて良さそう|дﾟ)

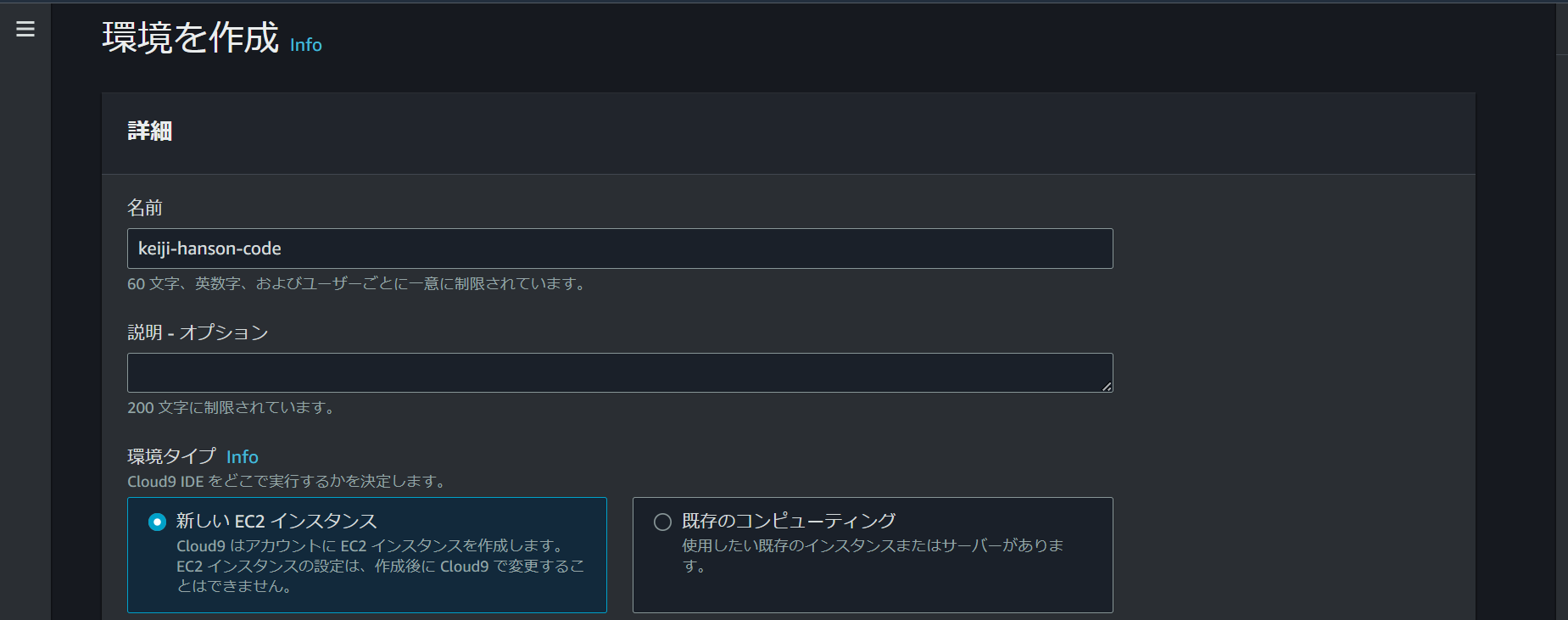

環境を作成していきます。

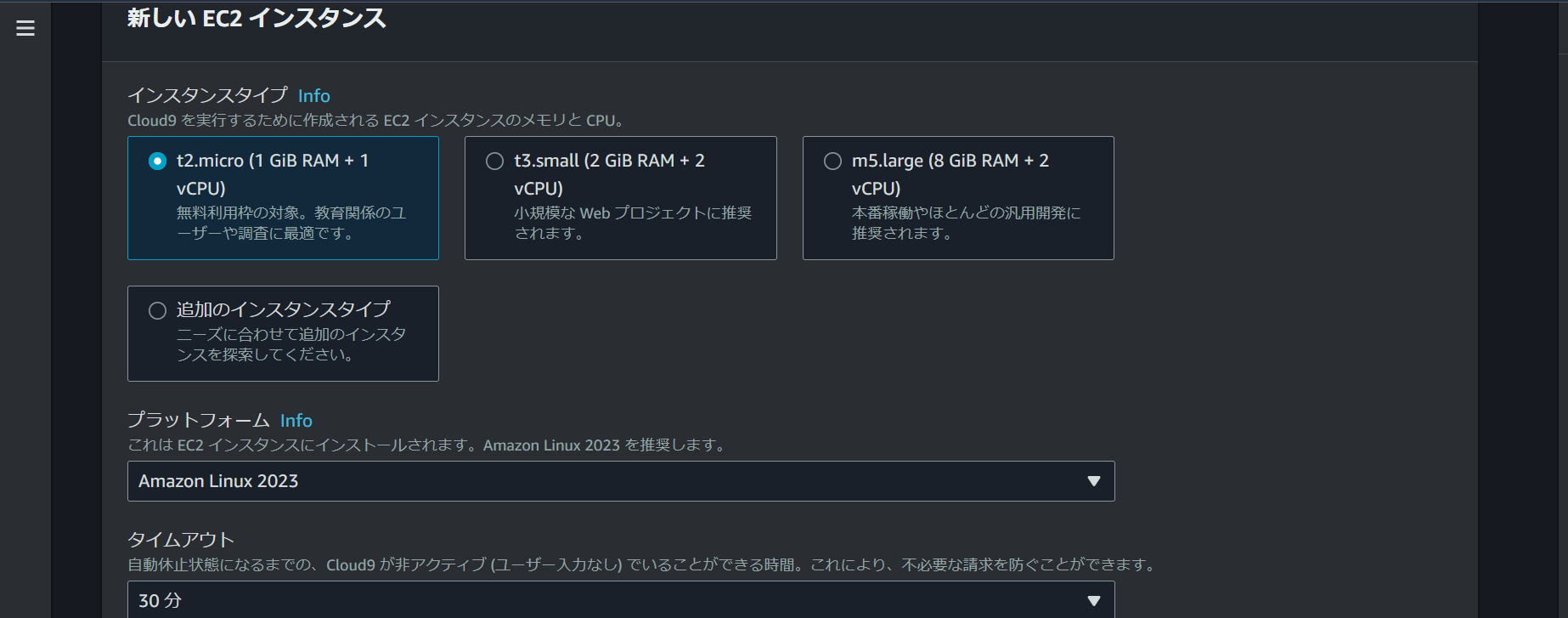

重い作業を行う場合は、インスタンスタイプを大きくしましょう。今回は最小でいきます。また、自動でEC2インスタンスを停める時間を設定できるのですが、今回の設定では時間切れにはなりませんが、結構長めに設定した方が作業環境としては快適です。
「開く」から設定を開始します。

インデントの設定を行います。
赤枠内「雲マーク」から「Soft Tabs」をyamlに合わせて「2」に設定します。
codeをcommitするために、認証ヘルパーというコードを実行して環境を構築します。

蛇足：

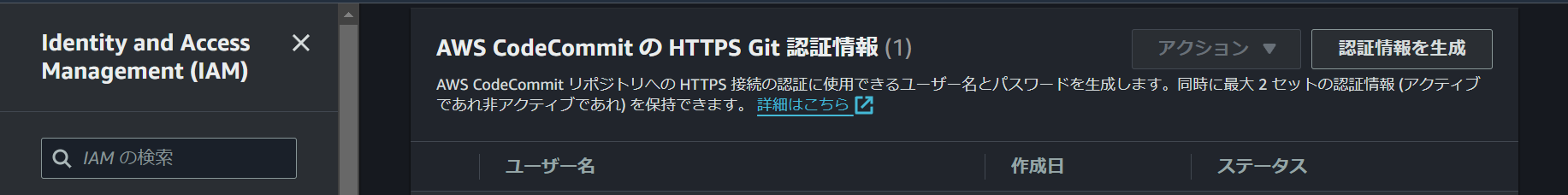

gitをローカルにインストールしてマネジメントコンソールからgitcommit用のユーザー名とパスを生成する方法もあると思います。gitをインストールしたらIAMからパス等を生成しましょう。
パスは必ずダウンロードしましょう。あとは、S3の画面でクローンのコマンドが表示されているので、git自体のユーザー名とアドレス設定を行った後に、ローカルのターミナルで実行して使用しましょう。

git自体のグローバルでの名前

ターミナル
git config --global user.name "あなたの名前"

アドレス設定

ターミナル
git config --global user.email "あなたのメールアドレス"

私の場合のS3に記載されているクローンのコマンド

ターミナル
git clone https://git-codecommit.us-east-1.amazonaws.com/v1/repos/keiji-hanson-commit

現状リポジトリが空ですが、これでローカルで実行可能です。
ここで蛇足終わりです。

本線に復帰します。
「AWS 認証ヘルパー」とブラウザで検索して、gitが認証を必要とするたびに、認証情報を提供するために次のコマンドを実行。

公式サイト：
https://docs.aws.amazon.com/ja_jp/codecommit/latest/userguide/setting-up-https-unixes.html

Cloud9
git config --global credential.helper '!aws codecommit credential-helper $@'
git config --global credential.UseHttpPath true

昔懐かしのgitの初期設定を放り込みます。
グローバルでの名前

Cloud9
git config --global user.name "あなたの名前"

アドレスを指定

Cloud9
git config --global user.email "あなたのメールアドレス"

Cloud9のターミナルでこれまでのコマンドを実行可能なことを確認したら、gitのルートディレクトリに移動し、ブランチ名が（master）であることを確認します。
ルートディレクトリが不明である場合は、CodeCommitで設定したリポジトリ名の数文字を入力してTabキーを押下することで、ルートディレクトリを表示してくれます。もちろん記憶していればそのまま記載しても良いです。

Cloud9
例：cd keiji-hanson-commit/

(pwdコマンドは実行しなくても大丈夫です。)

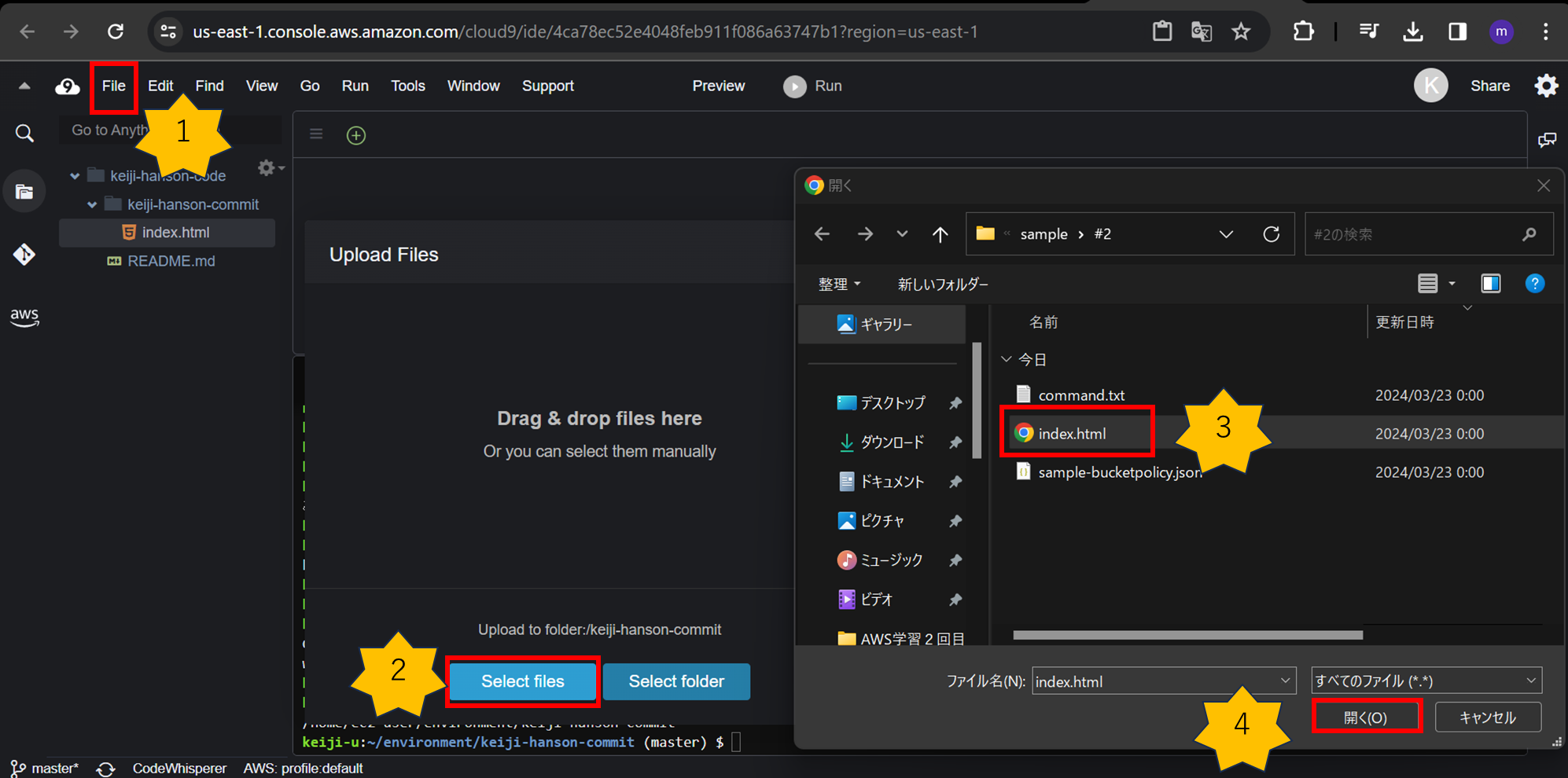

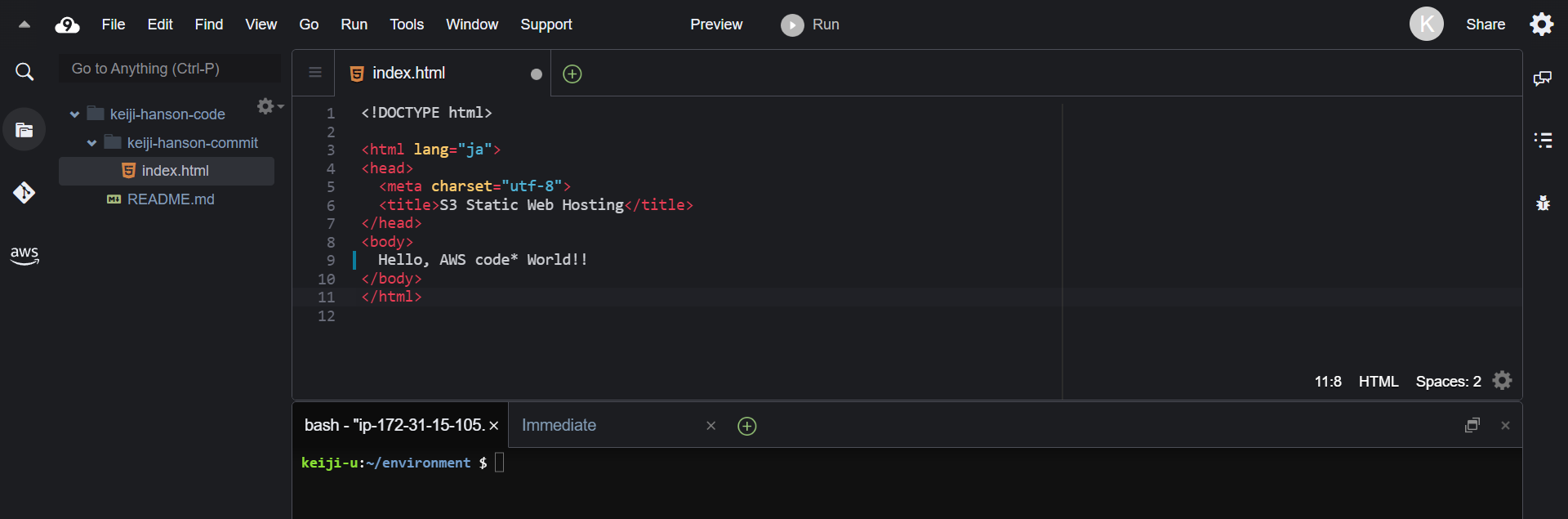

次にCloud9上にもハンズオン資料のindex.htmlをアップロードしていきます。

リポジトリ内が空であることを確認しておく。

gitコマンドを実行してきます。
変更された箇所の全てをステージングして。

Cloud9
git add -A

ステージングされた全てをコミットします。

Cloud9
git commit -m "init"

リポジトリにアップロードする。

Cloud9
git push origin master

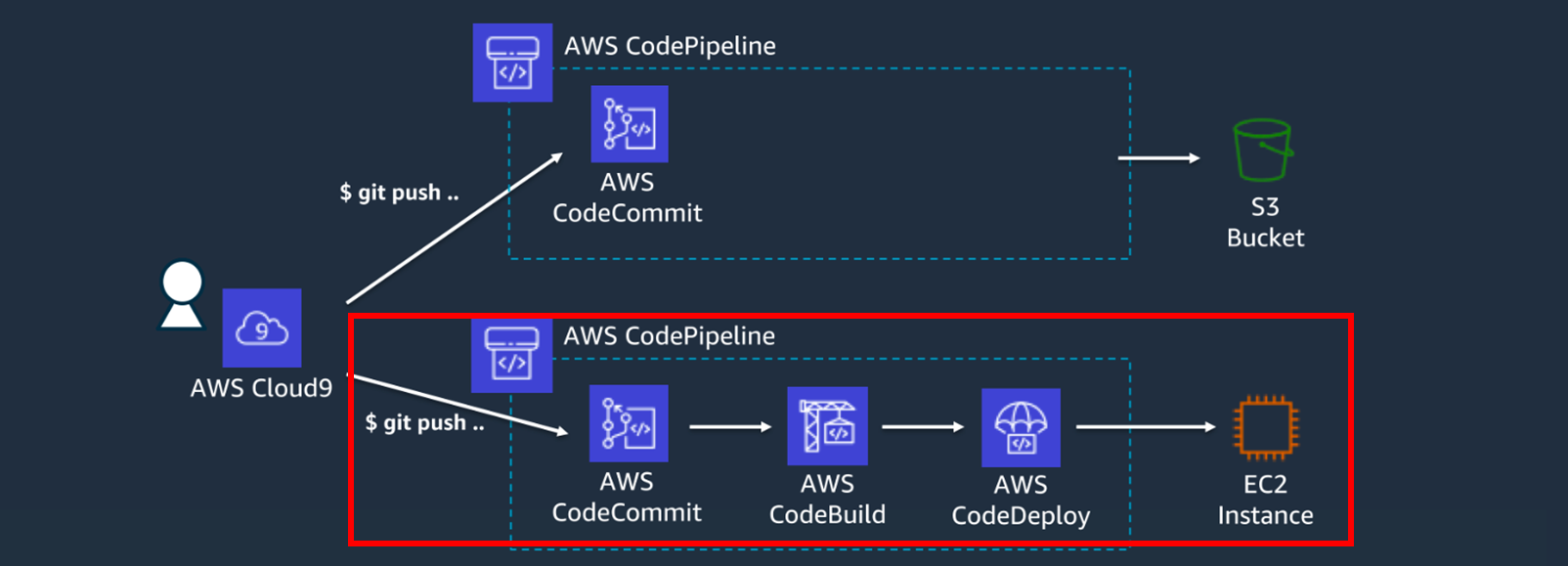

今こんな感じ

次は赤枠のS3宛てとEC2宛てのパイプライン計２本を作成していく。


【ここで少しお勉強です。（私見盛りだくさんなので無視可）】

１　全般、一言で表現するとgitのブランチとかの感じ。
ブランチとして分ける場合は、パイプラインを分けて作成することで実現できるようです。
２　パイプラインタイプというものは、V1 タイプ、V2 タイプに価格と自由度が分かれており、自由度高く設定できる。デフォはV2タイプ。gitに慣れている方はこちらにしないと困りそう。
公式サイトでの説明：
https://docs.aws.amazon.com/ja_jp/codepipeline/latest/userguide/pipeline-types.html

本編に戻ります。

先にCdodePipelineから作成します。
V2 タイプ（デフォルト）で作成を進めます。
Pipelineを２つ作成します。最初はS3に対してのPipeline作成。

ここで各ステージ間で受け渡しされる変数を作成することができます。また、Lambdaを介すことで動的に変数を設定させることもできるようです。
変数の設定細部：
https://docs.aws.amazon.com/ja_jp/codepipeline/latest/userguide/reference-variables.html

S3を作成する設定や、KMSキーを使用するかを選べる。
今回は先に作成したS3を指定していきます。
接続先を選択します。S3やCodeCommit、gitなどを選択できます。
masterのみで、ソースはCodeCommitで設定します。
また、WatchEventsで自動的に変更される設定（デフォルト）とします。

蛇足：
githubを接続することが可能です。バージョン２を選択し、接続することでgithub上で変更を行うとCI/CD機能が働き、各本番、テスト環境などで自動的に実行される環境が作成できます。

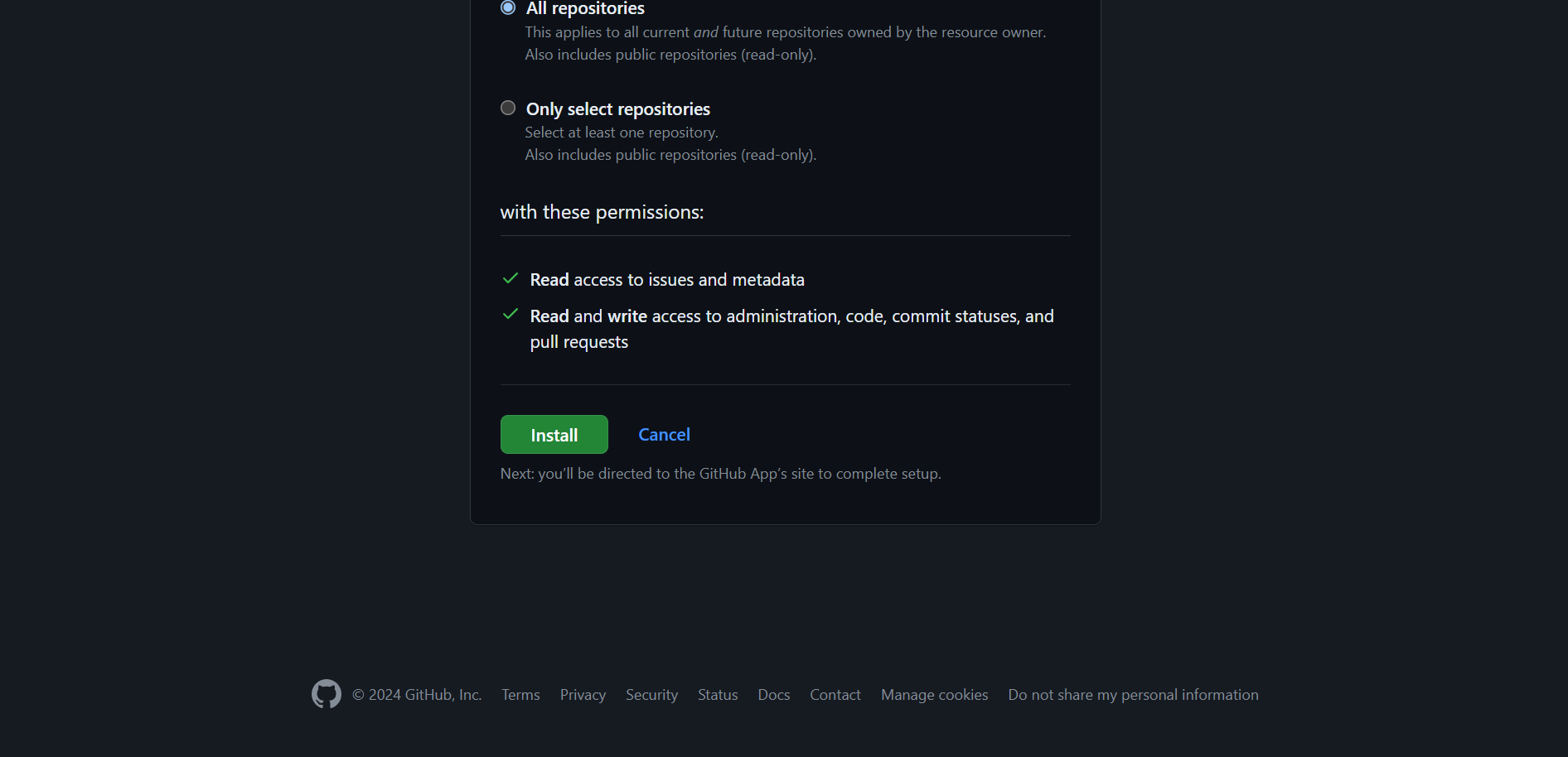

githubと接続するためのアプリのインストールを行います。
数字が自動的に入りますね。このまま実行していまうと、接続が確立されてしまうので、ハンズオンの本編に帰ります|дﾟ)

本編に戻ります。

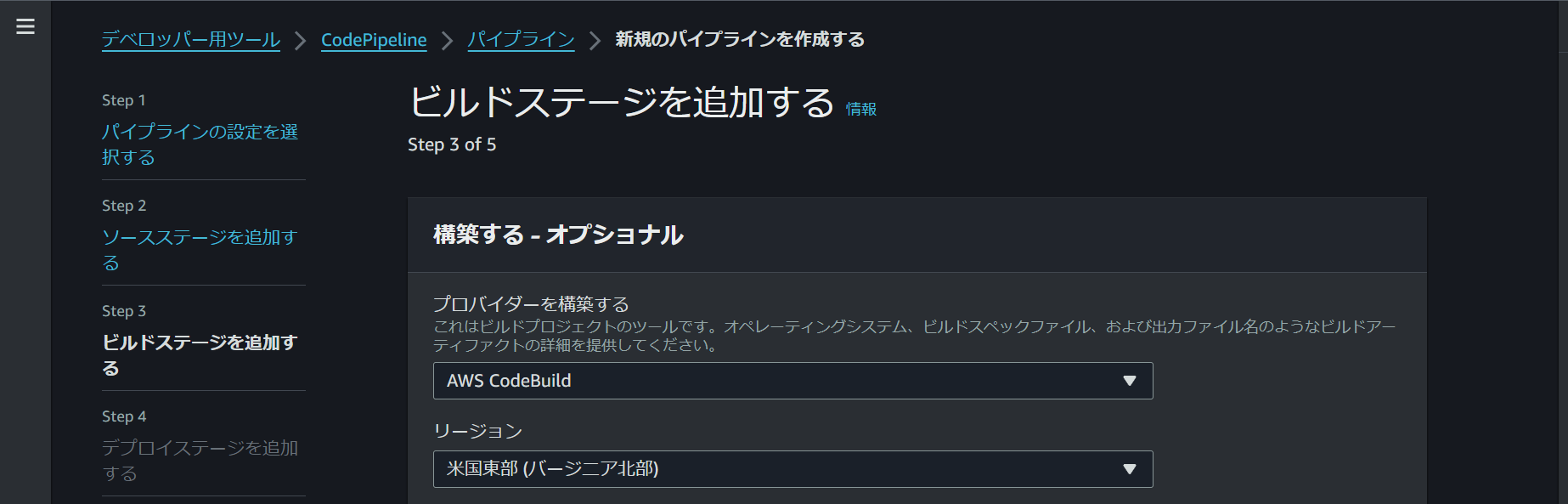

ビルドステージはスキップします。
S3宛てのパイプラインであり、CodeBuildを介さないためです。

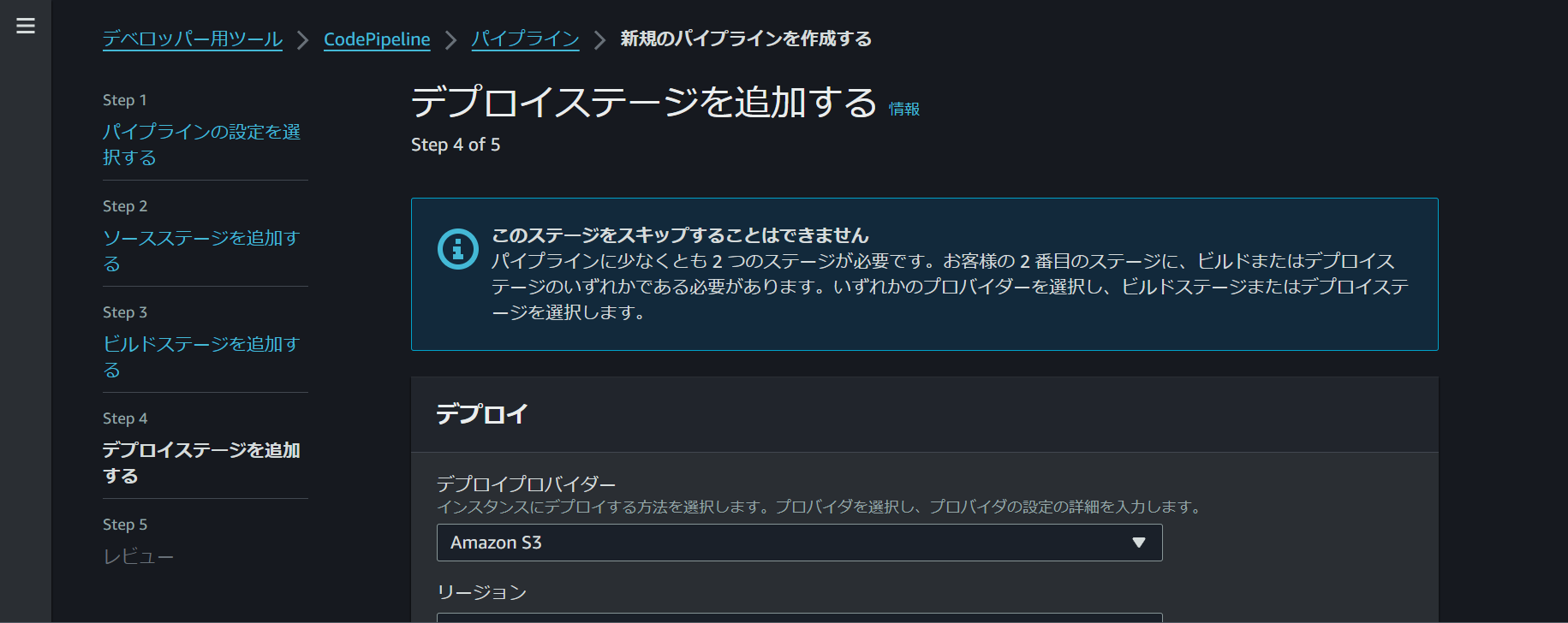

デプロイステージではS3を宛先に作成していきます。
オプションが多く設定されていますね。
このまま次に進み、パイプラインを作成します。

次にS3へのコミットができるか確認します。
保存し忘れること多しなので、保存をして、コマンドでコミットしていきます。
コミットの際はコメントを任意に入力する必要があります。
ここで更に注意事項ですが、gitのリポジトリ（gitと繋がったディレクトリ）があるディレクリに移動する必要があります。
pwdコマンドやlsコマンドで移動すべきディレクトリに移動しましょう。
早速、add、commitとpushを行います。
add

Cloud9
git add -A

commit

Cloud9
git commit -m "update"

push

Cloud9
git push origin master

できました。

EC2にwebサーバーを構築する。

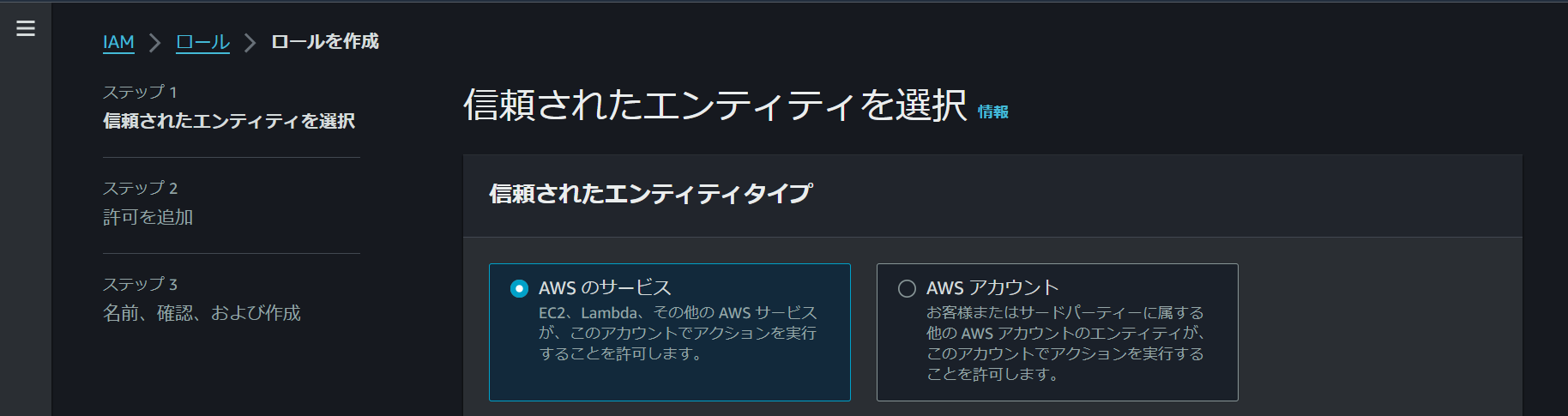

IAMロールの作成

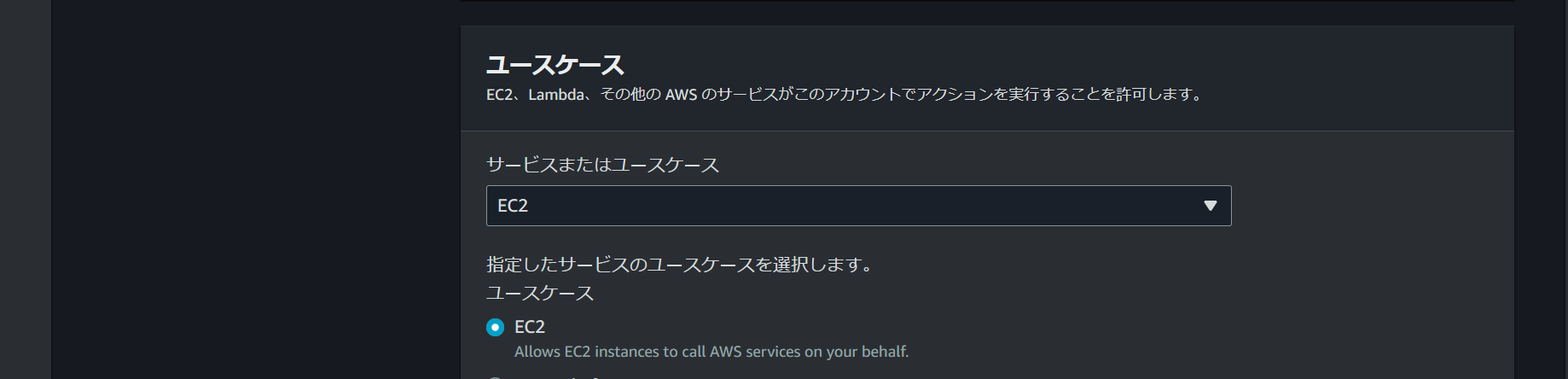

EC2を選択

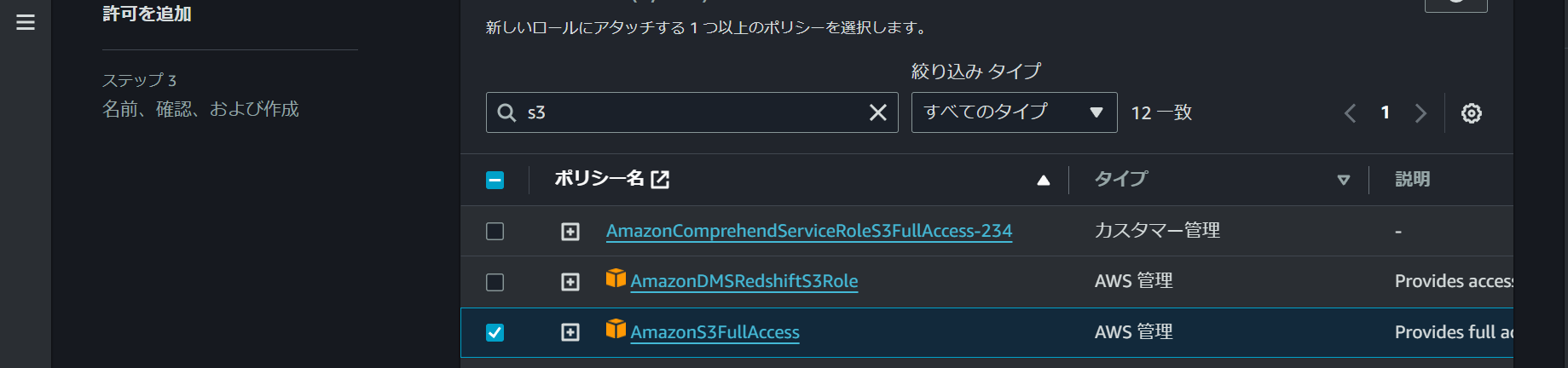

S3フルアクセスを選択

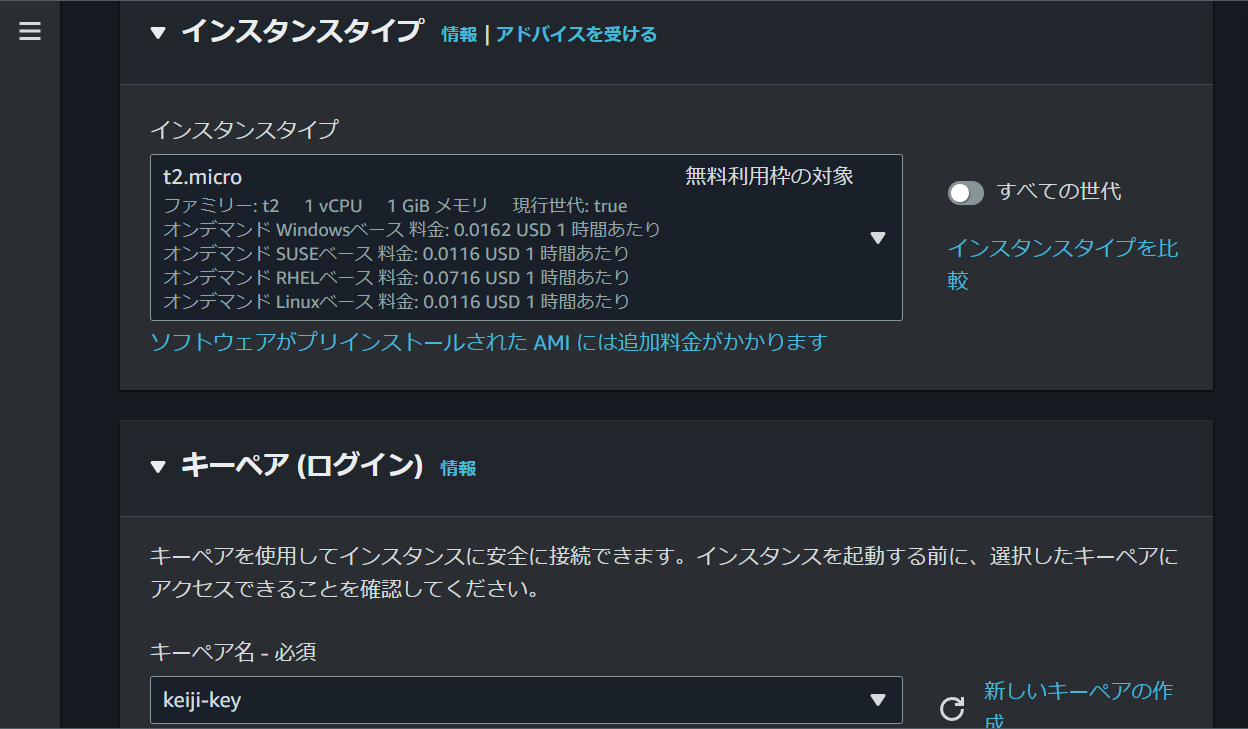

EC2作成

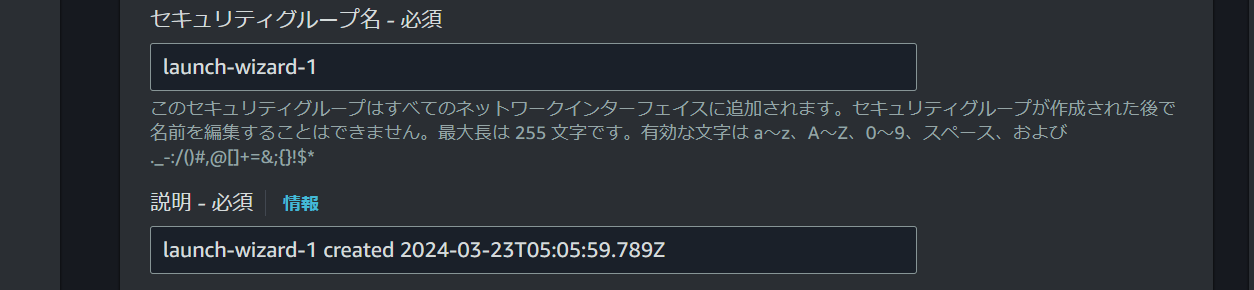

ネットワーク設定は、HTTPを許可する設定を追加します。

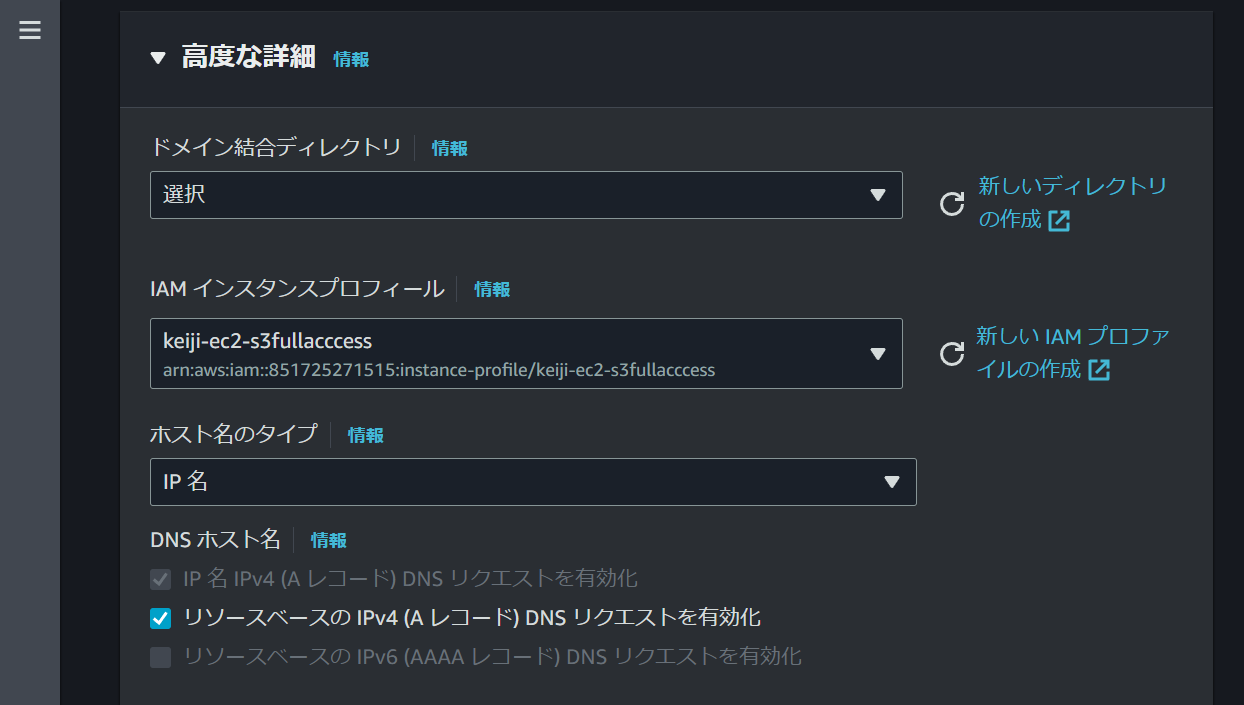

先程作成したIAMロールを設定します。
インスタンスに接続します。
yumを最新へ。

sudo yum update -y

Apacheをインストール

sudo yum install httpd -y

Apacheの起動

sudo systemctl start httpd.service

Apache自動起動設定

sudo systemctl enable httpd.service

EC2のパブリックアドレスをブラウザへペーストすると次のwelcomeが表示されます。

次にCodeDeployのLinux用エージェントをインストールします。
公式サイト：
https://docs.aws.amazon.com/ja_jp/codedeploy/latest/userguide/codedeploy-agent-operations-install-linux.html
Rubyをインストール

sudo yum install ruby

ファイルをダウンロードするためもの

sudo yum install wget

私の場合のインストーラーのコマンド。こちらを確認ください。
https://docs.aws.amazon.com/ja_jp/codedeploy/latest/userguide/resource-kit.html#resource-kit-bucket-names

wget https://aws-codedeploy-us-east-1.s3.us-east-1.amazonaws.com/latest/install

ディレクトリに権限を与えてから

chmod +x ./install

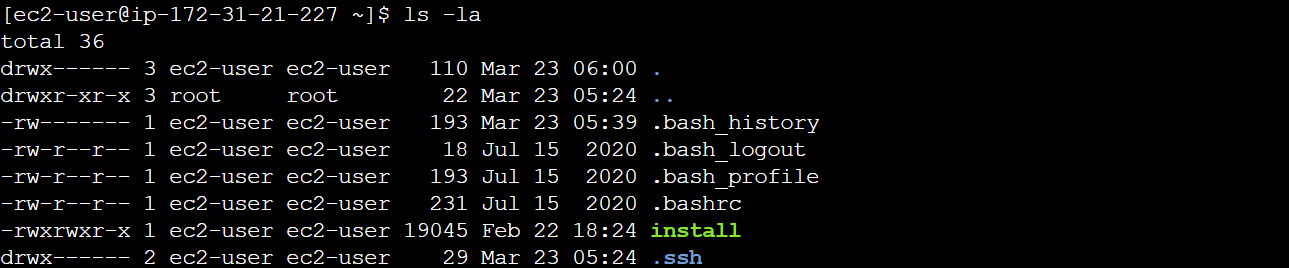

権限を確認していきます。

ls -la

CodeDeploy エージェントの最新バージョンをインストール

sudo ./install auto

サービスが実行されているかどうか確認

systemctl status codedeploy-agent

ここまででEC2の初期設定完了！

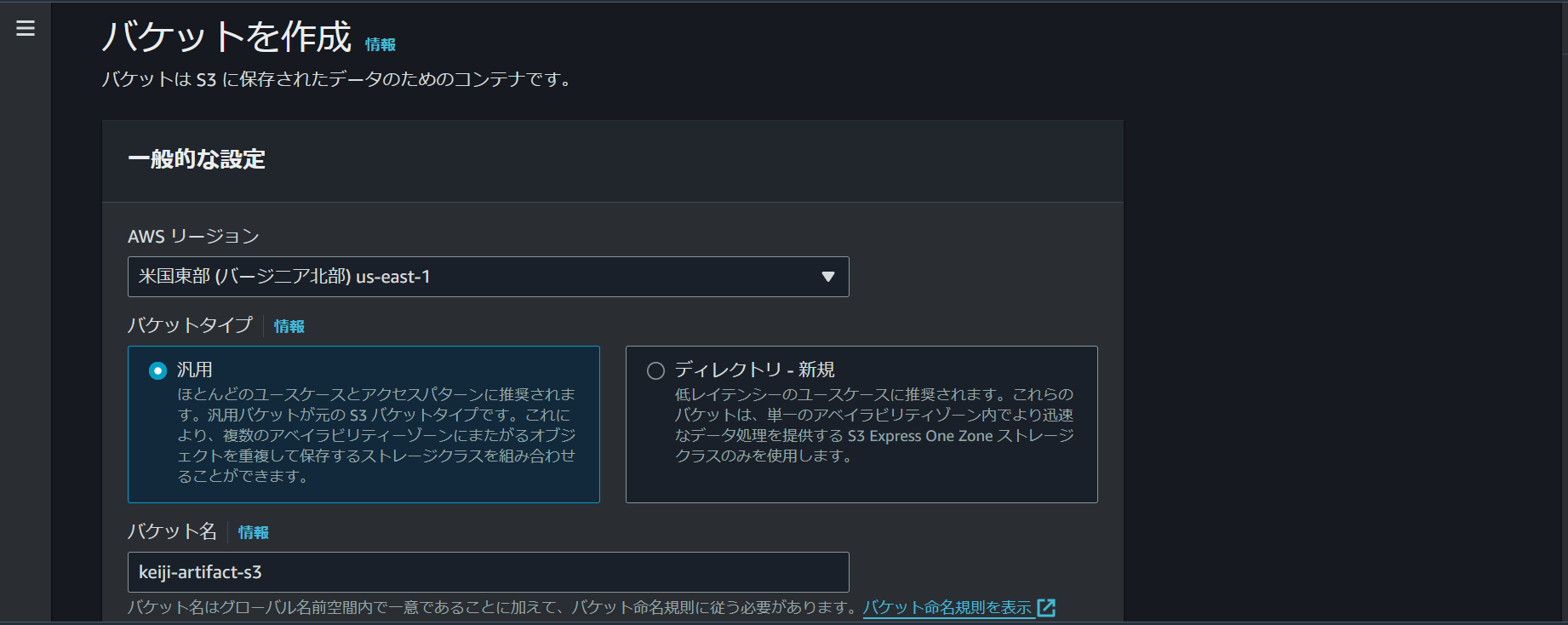

S3を作成します。

CloudBuildで作成したアーティファクト（成果物）を格納するためのS3を作成します。
今回はwebホスティングしないので公開せず、デフォルト作成。

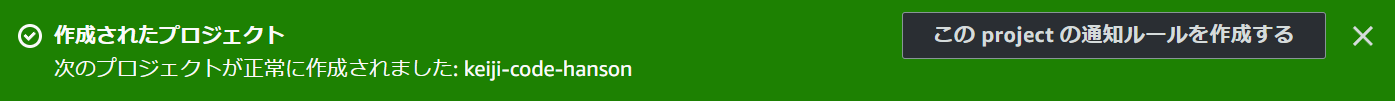

CodeBuildを設定

ここの追加設定には同時ビルドの設定などが可能ですね。
CodePipelineで設定した内容に合わせブランチを選択します。

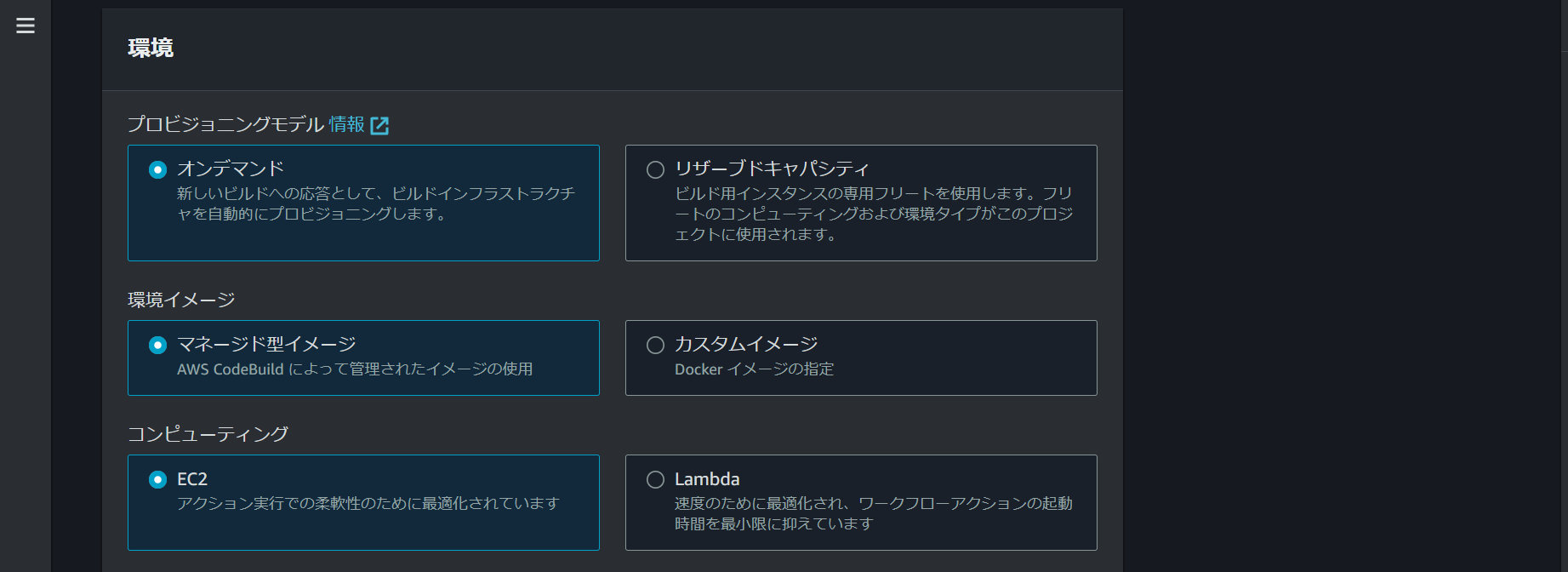

Linuxを選択し、最新のイメージ、バージョンを選択します。

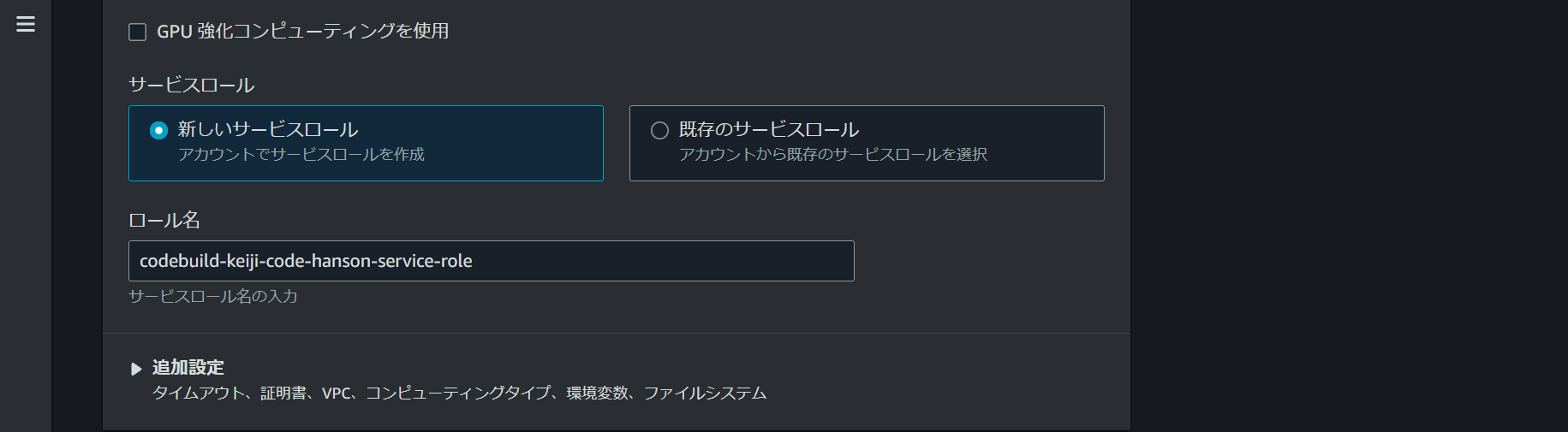

動画などの処理を行うこともないので、GPU 強化コンピューティングにはチェックを付けません。
追加設定はマニアックですね。貼っておきますので参考までに。
動的な振る舞いを決めることができる箇所
特定のタグを自動で付ける等、少しだけアレンジできるようです。
先程作成したS3を選択していきます。
ログも取れるようです。

ここでIAMロールにポリシーをアタッチしていきます。
IAMの画面へ移動し、CodeBuildからCodeDeployにアクセス可能にするため、IAMロールの画面で「CodeBuild」と検索し、作成されたロールを発見します。その後、ポリシーを画像のように追加します。

私の場合「keiji-hanson-commit」直下にファイル「buildspec.yml」ディレクトリ「src」を作成。そして「index.html」を「keiji-hanson-commit」へドラック＆ドロップで格納する。

buildspec.ymlを作成します。

この後にCodeDeployにpushするので、その際の動作（アプリの名前決め）を決めるために、コードを作成します。
公式サイト：
https://docs.aws.amazon.com/ja_jp/codebuild/latest/userguide/build-spec-ref.html

※修正前：このコードは完成ではありません。

このテンプレートが公式サイトにありますのでコピーしてきます。

yml
# ビルドスペックのバージョンを指定
version: 0.2

# フェーズ分けしますよ。
phases:

# HelloWorld_spec.rbというRubyテスト実行コードをビルド中にやりますよ。つまりやりたい動作を書く。
  build:
    commands:
      - rspec HelloWorld_spec.rb

# 成果物（アプリ）について記載しますよ。
artifacts:

# 保存先ディレクトリ
  files:
# 成果物（アプリ）に関するファイル全て保存しますよ。
    - '**/*'

# 成果物の名前を次のかたちで作成しまっせ。
  name: myname-$AWS_REGION

改良します。
Cloud9に貼り付けて作業します。
１　名前（name）は不要であるため削除

２　次のリンクを参考に、コードの加除を行う。
公式サイト：
https://docs.aws.amazon.com/ja_jp/codedeploy/latest/userguide/application-revisions-push.html
「rspec HelloWorld_spec.rb」を「aws deploy push」に置き換える。
つまり、プッシュします。ということ。このプッシュにはオプションを指定できるので、「 --application-name ☆☆☆」を追記する。☆は後で入れる。

３　S3のロケーションを追記する。「 --s3-location s3://バケット名/ファイル名 ソースはココにある」スラッシュ以下は実際に作成したバケットなど確認。
実際のバケット名：keiji-artifact-s3
作りたいファイル名：artifact.zip
ディレクトリ： --source src

４　「base-directory:src」を最終行に追加する。

修正結果↓↓↓

yml
# ビルドスペックのバージョンを指定
version: 0.2

# フェーズ分けしますよ。
phases:
  build:

# S3にaws deploy pushするよ。名前は☆☆☆。
    commands:
      - aws deploy push --application-name ☆☆☆ --s3-location s3://keiji-artifact-s3/artifact.zip --source src

# 成果物（アプリ）について記載しますよ。
artifacts:
# 保存先ディレクトリ
  files:
# 成果物（アプリ）に関するファイル全て保存しますよ。
    - '**/*'
# ここに成果物を置くことにしているよ。
　base-directory: src

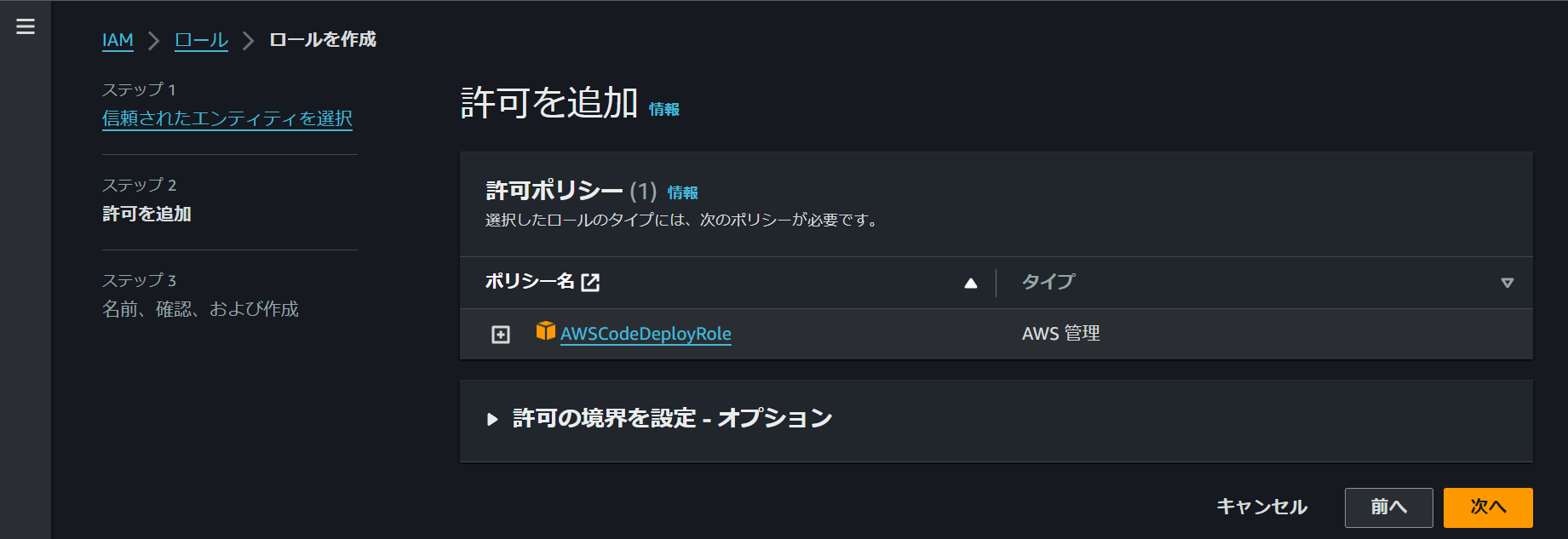

IAMロールを作成します。

新規にIAMロールを作成し、CodeDeployにアタッチするロールを作成します。

Codedeployでアプリを作成していきます。

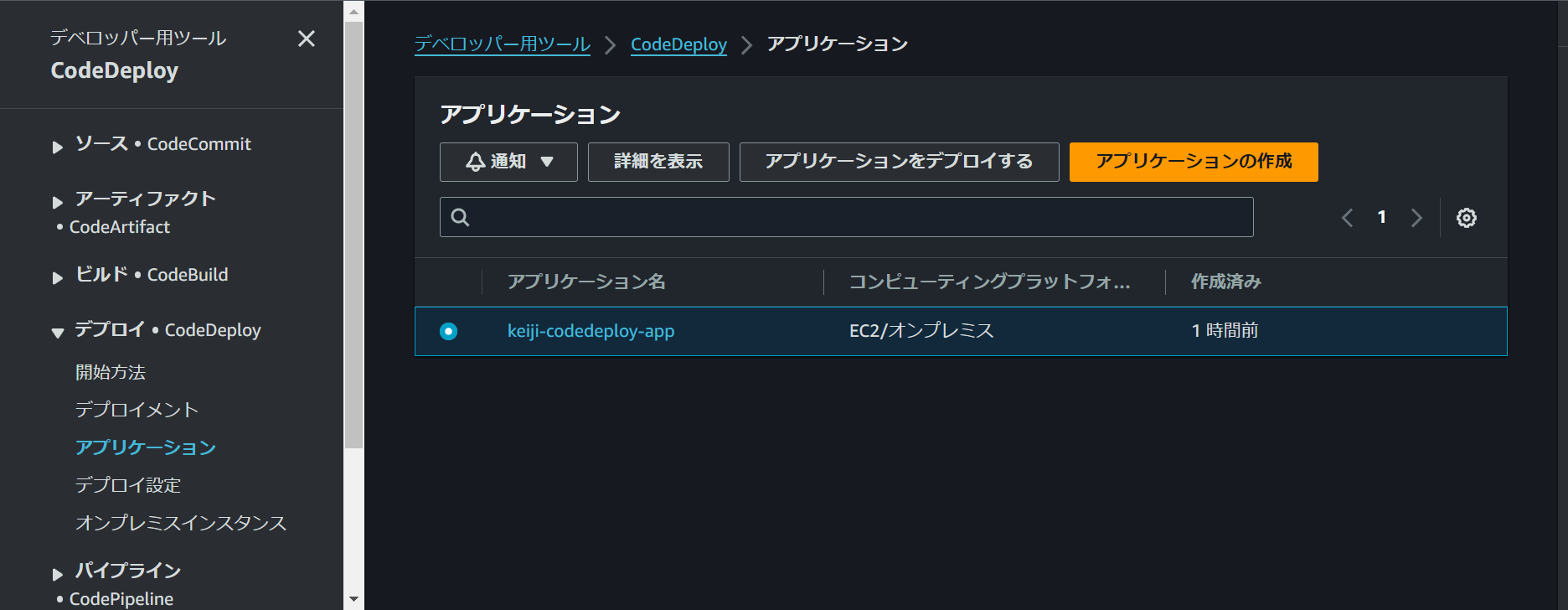

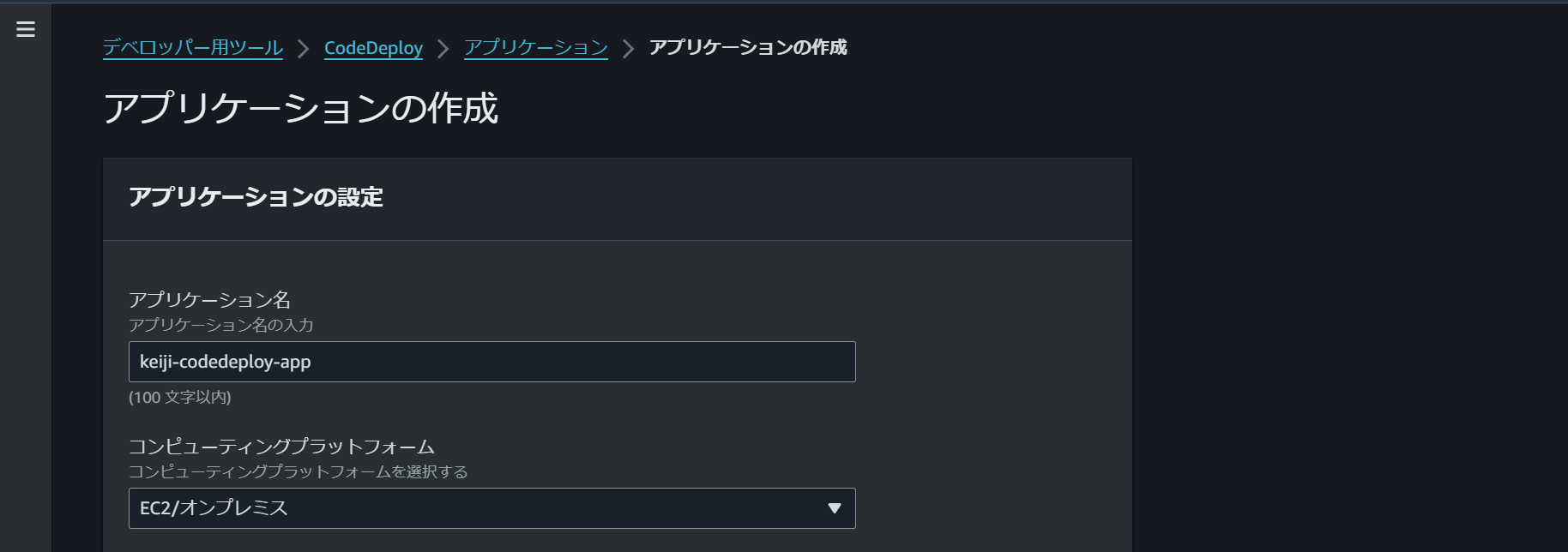

アプリケーションを作成

アプリケーション名がわかったので、Cloud9で作成中のコードに追記します。
完成です。

yml
version: 0.2
phases:
  build:
    commands:
      - aws deploy push --application-name keiji-codedeploy-app --s3-location s3://keiji-artifact-s3/artifact.zip --source src
artifacts:
  files:
    - '**/*'
　base-directory: src

デプロイグループを作成します。
オレンジのボタンから作成します。

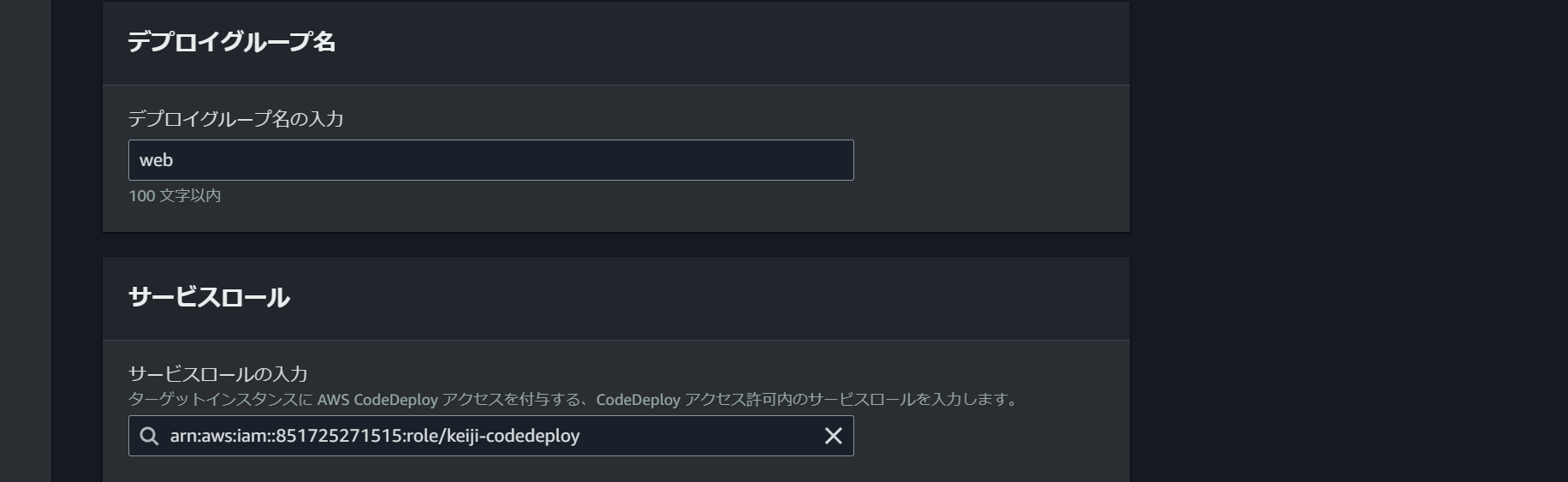

名前は適当に、サービスロールは先程作成したものを選択
ブルーグリーンデプロイメントが選択できますね。
インプレースで進めますが、Blu/Greにすると中断を局限できそうですね！
先に作成したEC2にデプロイしますよと指定する。

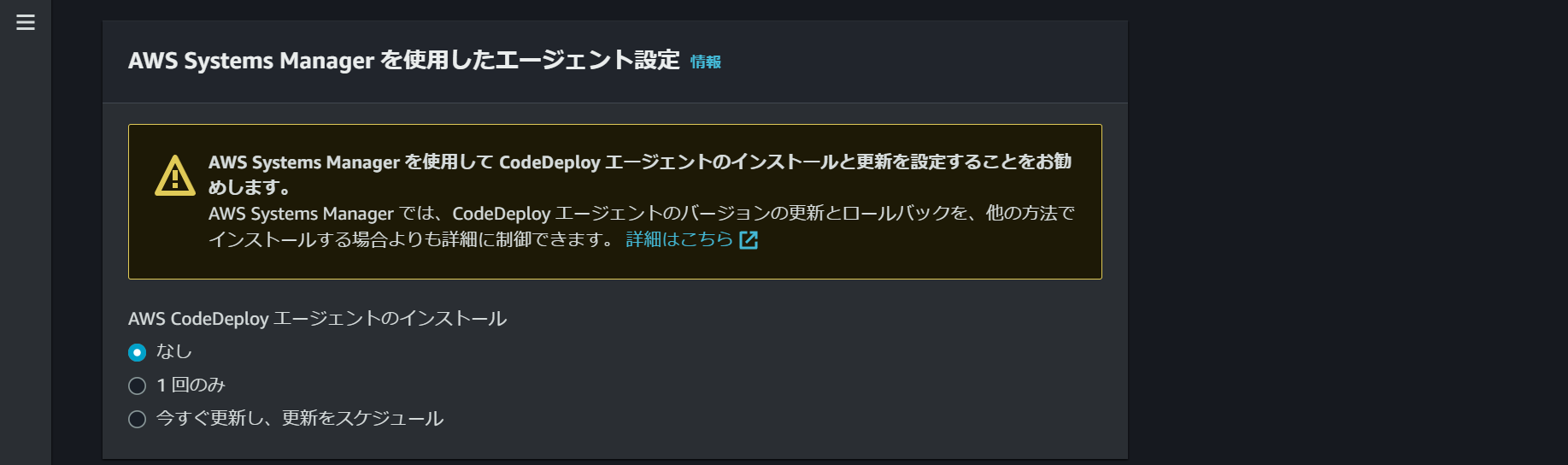

CodeDeployエージェントは手作業でインストールしたので、「なし」です。
デプロイを複数台同時にデプロイする場合や、徐々にデプロイするなど、選択できるが、画像のとおり単発でデプロイする方式を選択

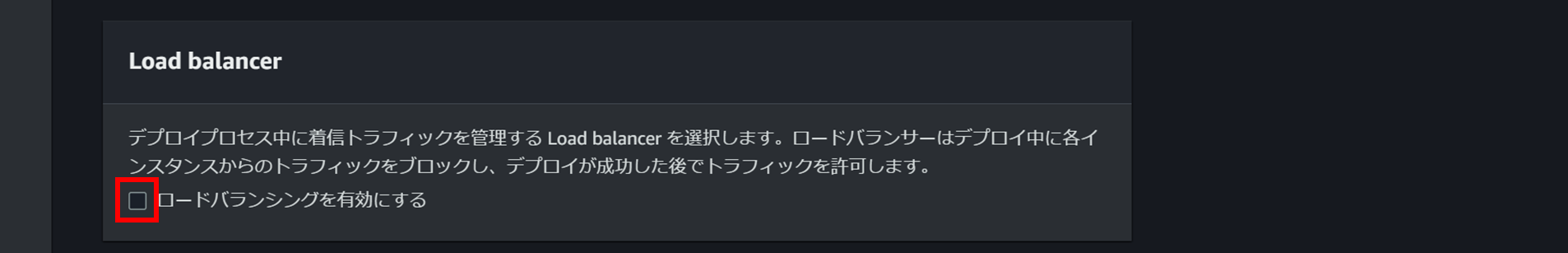

ロードバランサーは使用しません。
オプションを参考に貼っておきます。
アラームや、SNSの設定もできるようです。

Cloud9でymlファイルを作成する。
Cloud9にて、「src」配下に「appspec.yml」を作成します。
appspec.ymlの書き方公式資料：
https://docs.aws.amazon.com/ja_jp/codedeploy/latest/userguide/reference-appspec-file.html
使用するコード

yml
version: 0.0
os: linux
files:
  - source: index.html
    destination: /var/www/html/

保存を必ず行って、次のコマンド

Cloud9
git add -A
Cloud9
git commit -m "create"

 git push origin master

早速ビルドを開始していきます。
CodeDeployへ移動し、「ビルドプロジェクト」からプロジェクトにチェックを付けて、ビルドを開始します。
頭の整理ｗ：コミット⇒プッシュ⇒ビルド⇒デプロイ

ビルドが出来ましたので、次に成果物（アプリ）をデプロイします。

プルダウンから先程作成した「web」を選択します。

リビジョンの場所は、作成したバケットを選択します。そしてzipを選択します。
補足としてデプロイの詳細を設定できるようです。参考までに。
このままデプロイのボタンをクリックします。

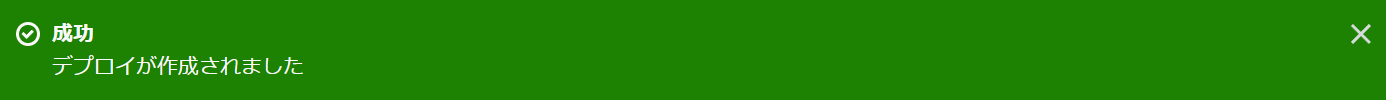

デプロイできたようです。
EC2に移動してブラウザにパブリックアドレスを貼り付けて、確認します。
できていますね ^^) _旦~~

ここから自動化（CI/CD）していきます。

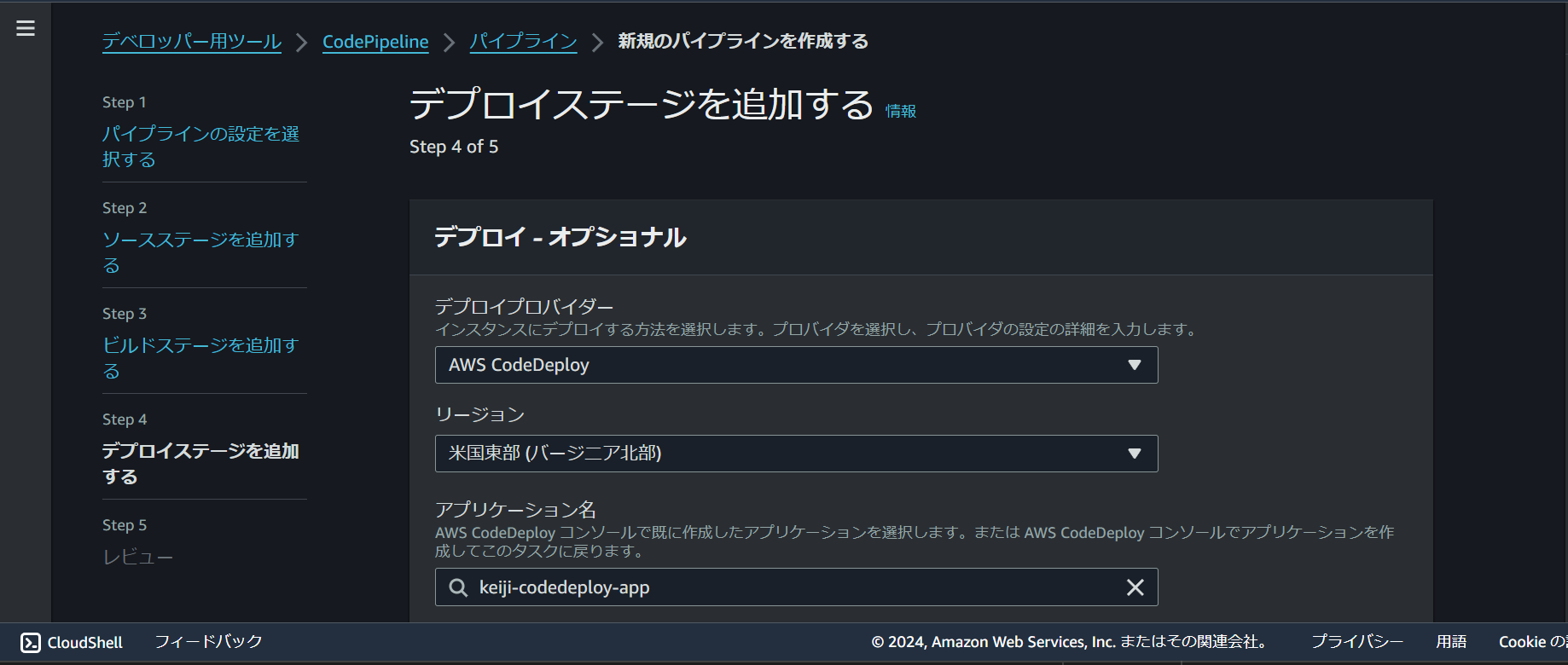

CodePipelineで一気にデプロイしていきます。

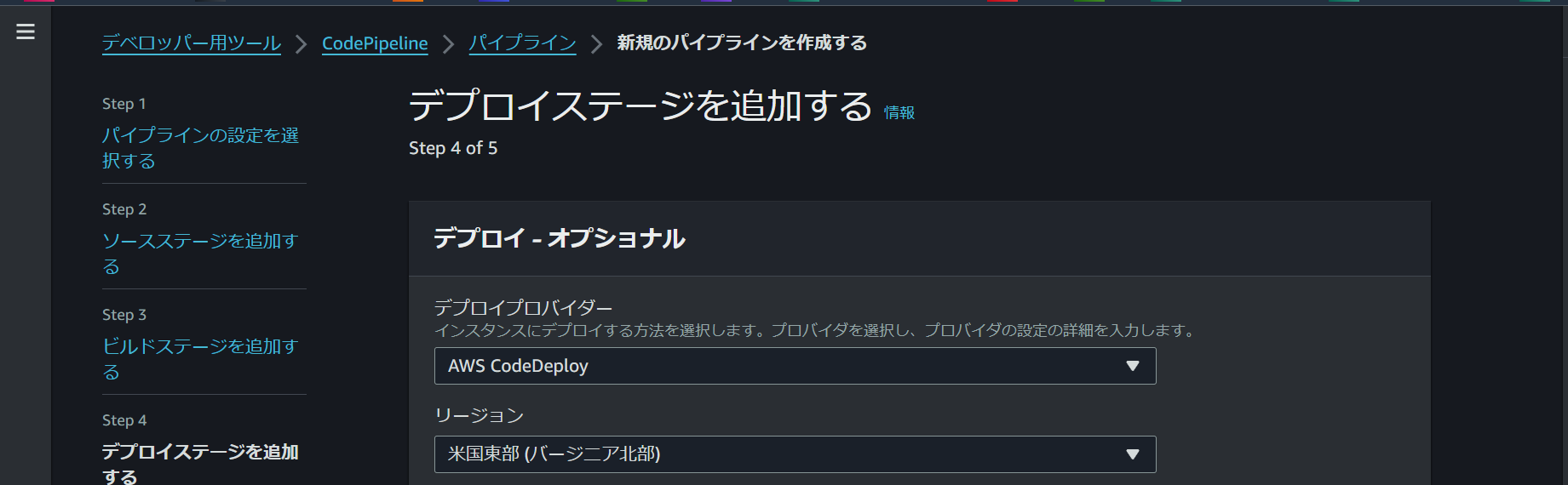

EC2を対象として新たにパイプラインを作成します。
※今回は自動で行うので「ビルド」の項目もしっかり設定します。
注意が必要な箇所のみスクショしています。基本的には一回目の設定と同じで大丈夫です！

はい。エラーです。

結論「IAMポリシー不足」です。CodeBuildにアタッチしているポリシーがS3からのダウンロード「"s3:GetObject"」権限が必要でした。

error
CLIENT_ERROR: error while downloading key keiji-hanson-ec2-2/SourceArti/mQEbB9D, error: AccessDenied: Access Denied status code: 403, request id: 7K1N256HGBXCE8DQ, host id: MEJNzsnBF1YDUM/DV9aiYpO419hTOLRyBwjKETYZqzC0IVnXldgM3dLAgSKWhO0cdCrmW5VxiWU= for primary source and source version arn:aws:s3:::keiji-artifact-s3/keiji-hanson-ec2-2/SourceArti/mQEbB9D

翻訳：
「クライアントエラー: キー keiji-hanson-ec2-2/SourceArti/mQEbB9D のダウンロード中にエラーが発生しました。エラー: AccessDenied: アクセスが拒否されました。ステータスコード: 403, リクエストID: EWJSFC1AKTG3KH4E, ホストID: 55kpabAPc/1foAmZRR4svatG9U0EkoP8NkM63Tib/hPN6S+7cBiccEkR0462c7GTLsRaC8+ROT+N4lQVe1gU0g==。主要ソースおよびソースバージョン arn:aws:s3:::keiji-artifact-s3/keiji-hanson-ec2-2/SourceArti/mQEbB9D に対して」

やったこと。
１　コンソール内で結構深くまでエラーを確認することができました。CodeBuildの工程において、アップロードは可能だけれど、そのデータをダウンロードする工程でエラーが発生したことを認識することができました。
２　CodeBuildに権限が不足しているということで、S3へのFullAccessポリシーをアタッチしました。

※この工程で解決することができましたが、本来であれば、FullAccessではなく「"s3:GetObject"」をCodeBuildのロールにアタッチしてあげないといけませんでした。

リソースの削除

  1. Cloud9を削除します。
    赤枠からダッシュボードに戻ります。
    ここで削除します。
  2. EC2を終了（削除）します。
  3. CodePipelineを削除します。
  4. CodeCommitのリポジトリを削除します。
  5. CodeBuildのビルドプロジェクトを削除します。
  6. CodeDeployのアプリを削除します。
  7. S3を削除します。

さいごに

正直何度かやらないと、手際よくはできないと感じます。CI/CDと言えどコマンドは実行するのだなと勉強になりました。ビルドスペックファイルにテストコマンドを記載することで、アプリデプロイに係るテスト自動化など、他のサービスと組み合わせることで益々使いよくなりそうだと感じました。

では！
