AWSでネットワークを構築してみた。

Last updated at Posted at 2024-02-04

内容
・目標
・使用できるサービス
・参考サイト
・作業アカウント
・VPC作成とインターネット接続環境の作成
・ルートテーブルによる経路設定を理解
・プライベートサブネットからインターネットへのアクセス方法
・VPC外サービスへの接続方法（説明）
・VPC外サービスへの接続方法１（インターフェイス型）
・VPC外サービスへの接続方法２（ゲートウェイ型）
・後片付け
・結果

目標

AWS SAA合格と実務でしっかりやっていけるように学習！前回の学習のなかで、マルチAZ、サブネット、プライベート、パブリックといった環境に慣れるため必要性を感じたため、本題材を選択。

使用できるサービス

VPC,Internet gateway,NAT gateway,Endpoint,EIP,EC2,S3,IAM Role

参考サイト

作業アカウント

IAMユーザー（全権限付与済み）「み」だけひらがなｗ

VPC作成とインターネット接続環境の作成

最終目標

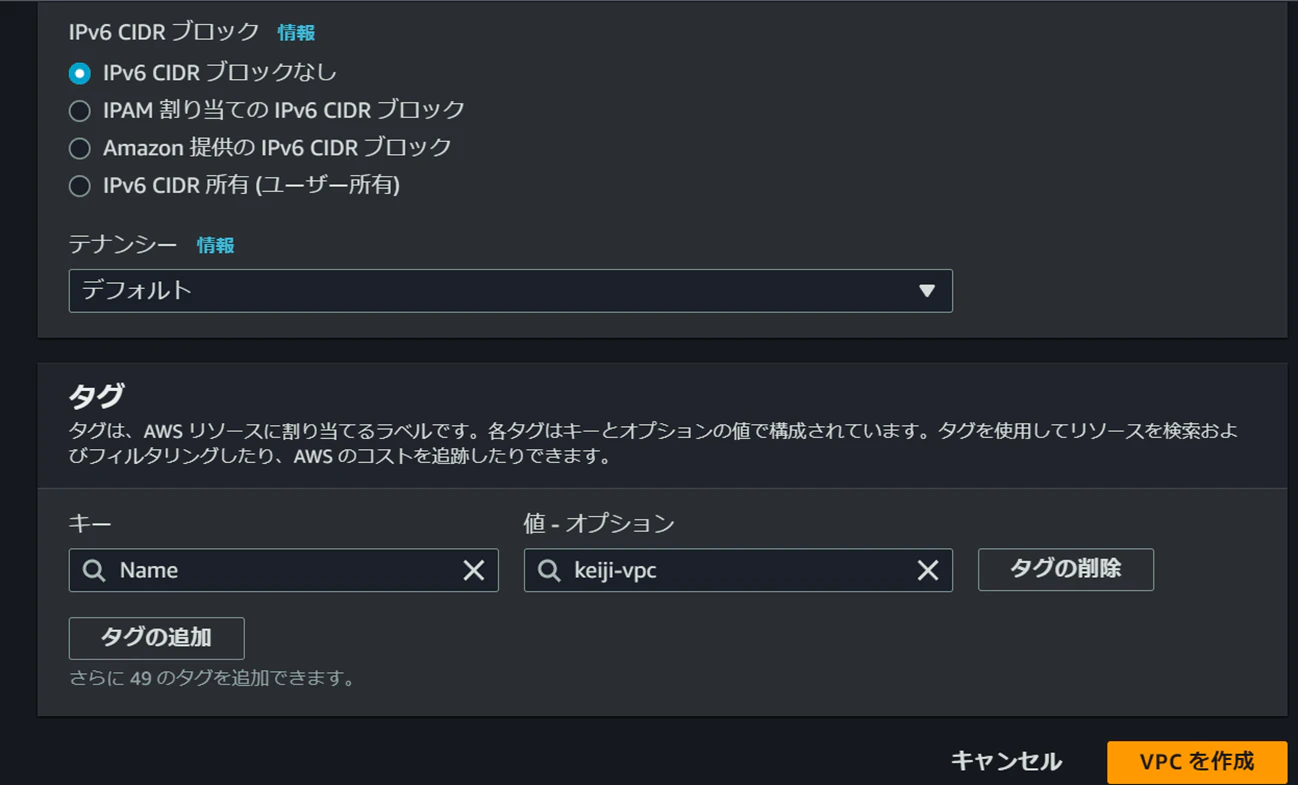

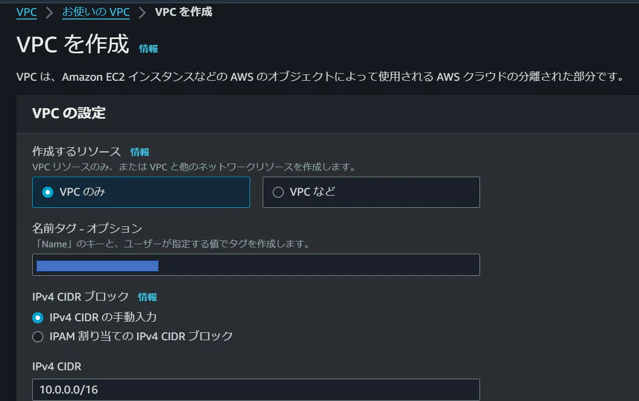

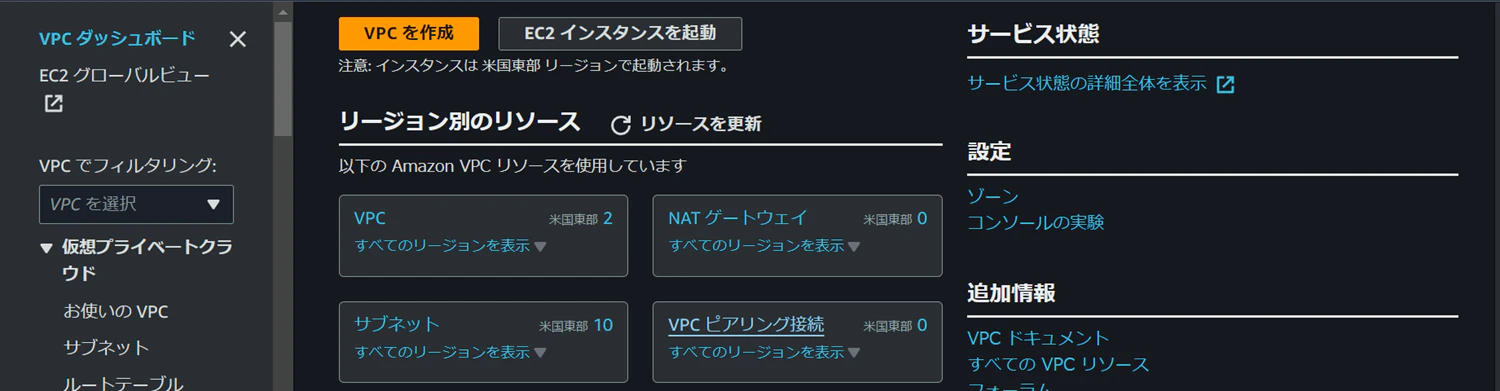

VPC作成

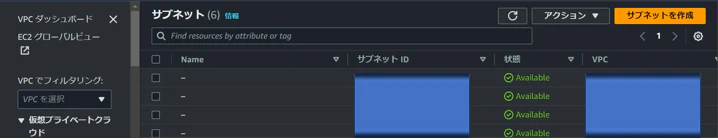

サブネットの作成

先程作成したVPCを選択してあげる。

次の要領を例に構成に従いサブネット作成
（構成）

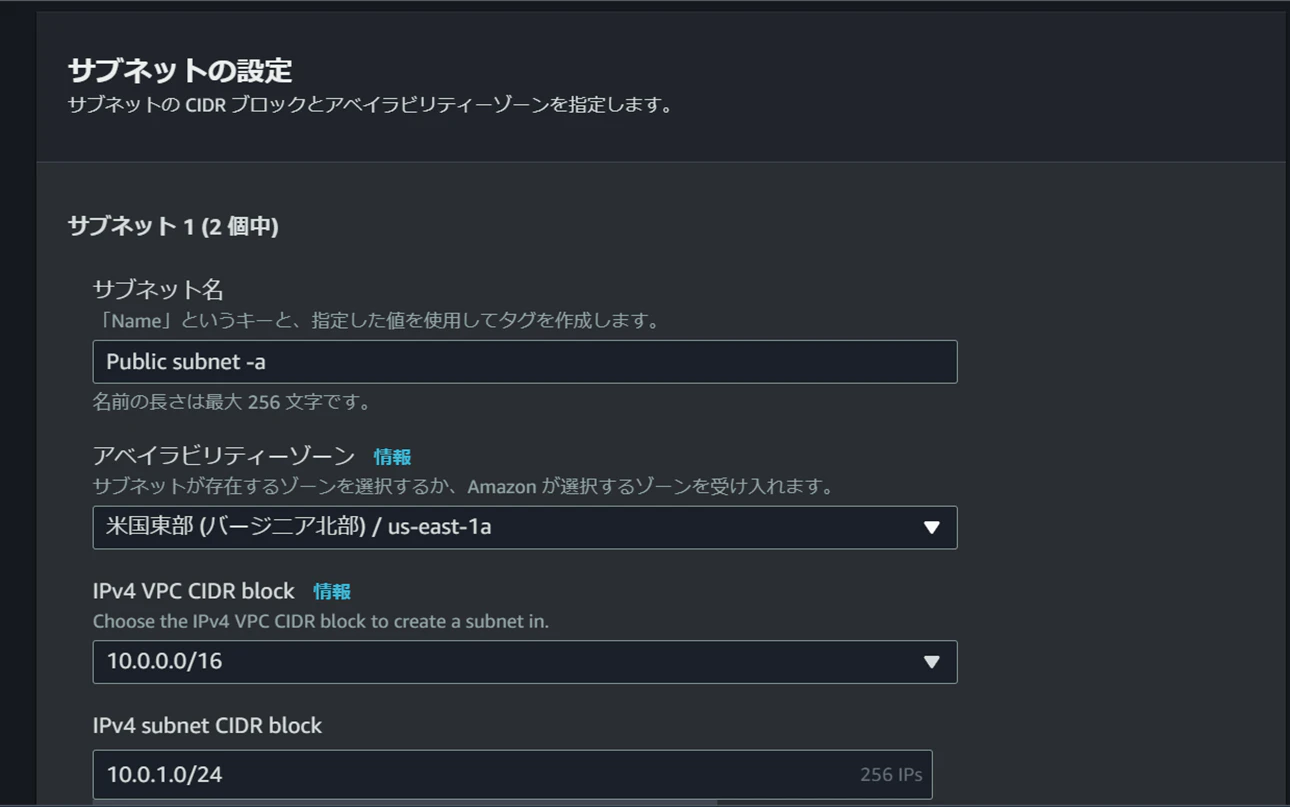

（例）Publicサブネット

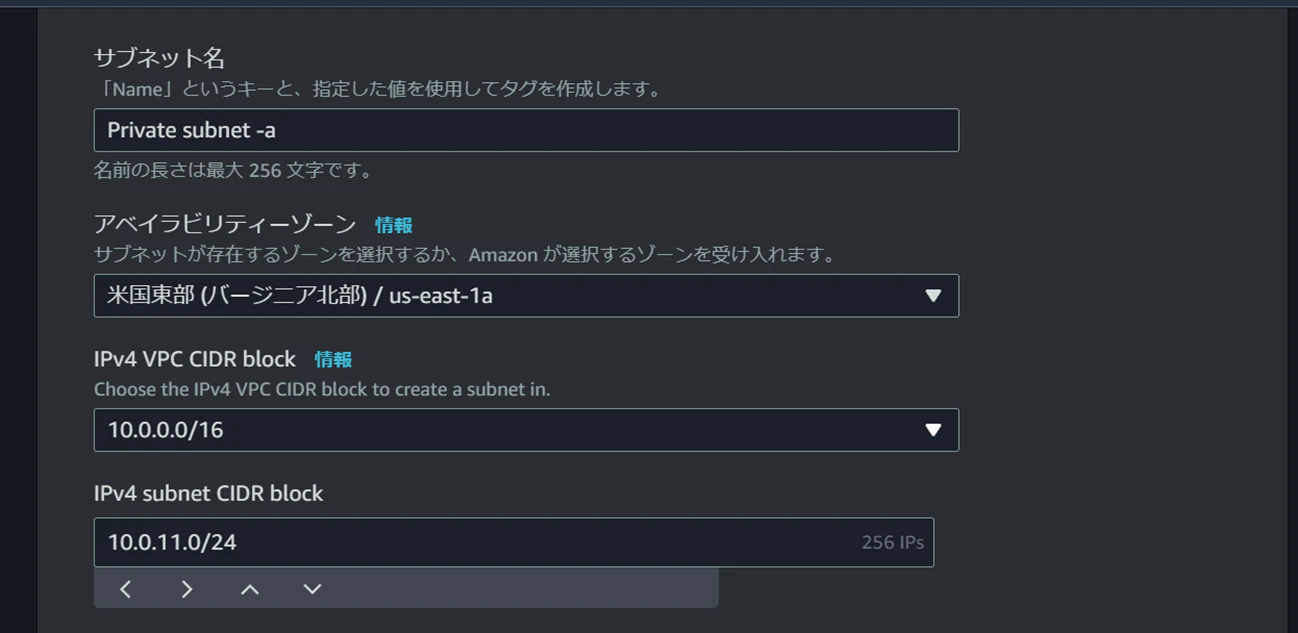

（例２）Privateサブネット

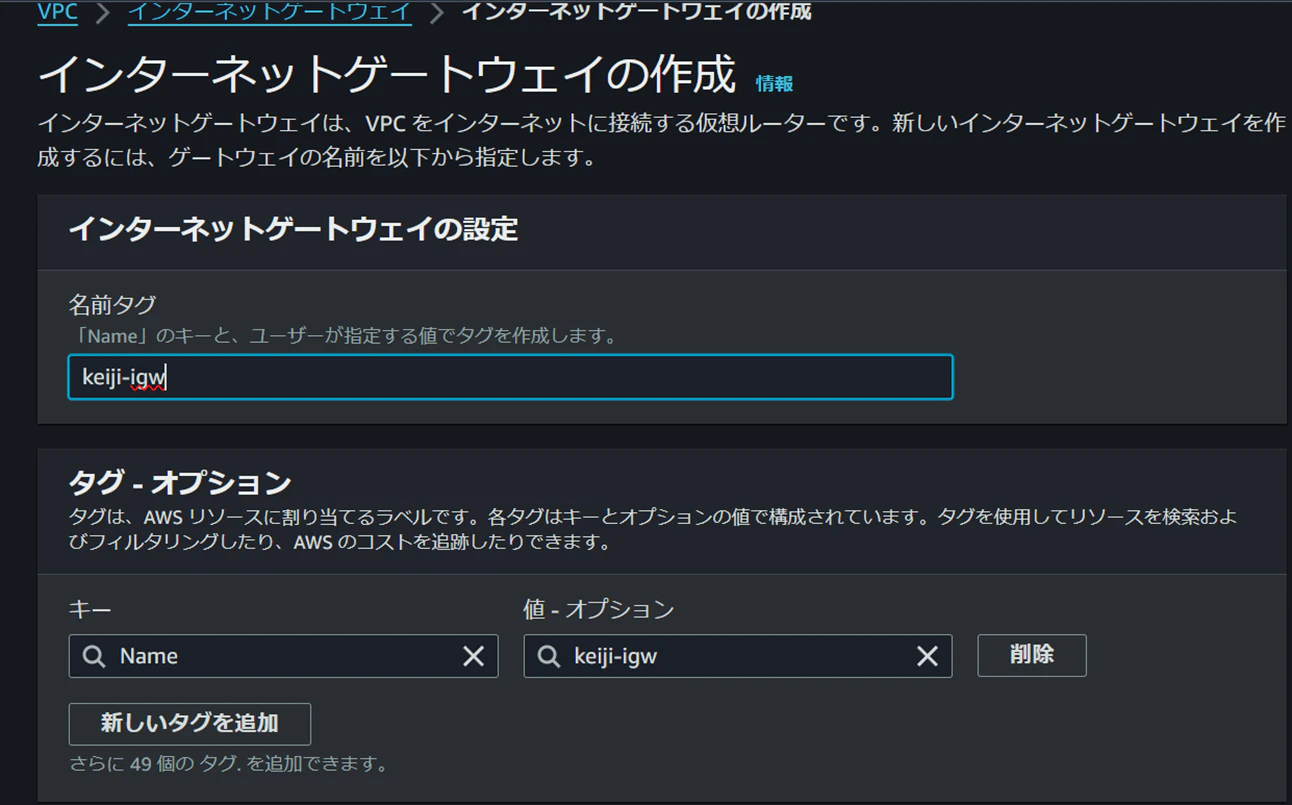

インターネットゲートウェイ（IGW）作成とアタッチ

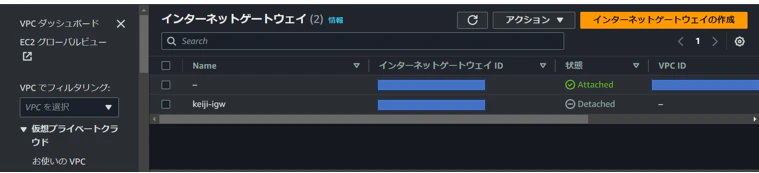

まだデタッチ

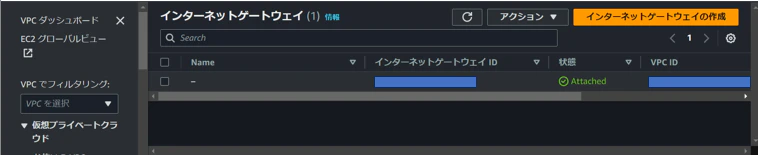

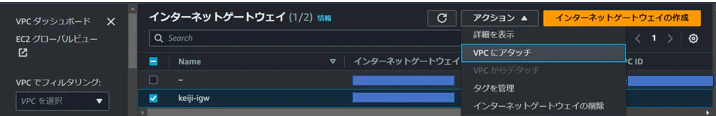

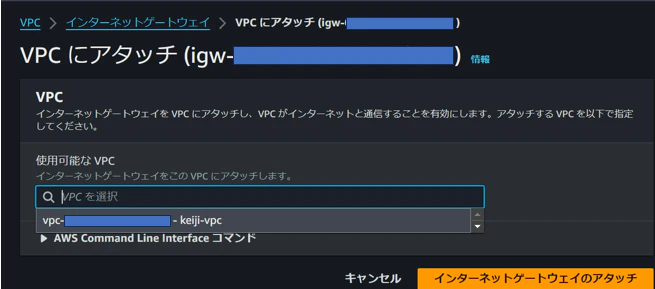

アタッチ！！！

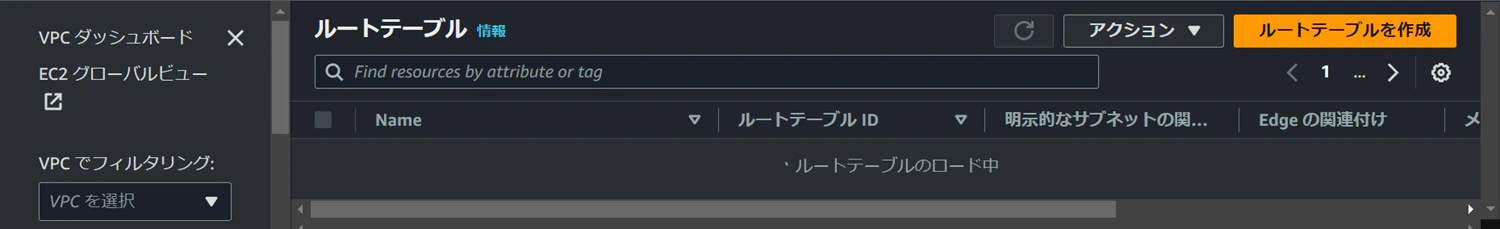

ルートテーブルによる経路設定を理解

現状、サブネットはネーミングだけで分かれている。
ルーティングでPub、Priを分けていく。
サブネットが分かれている時点で、サブネットの役割はできているが、内向き、外向きの概念も併せて考える。

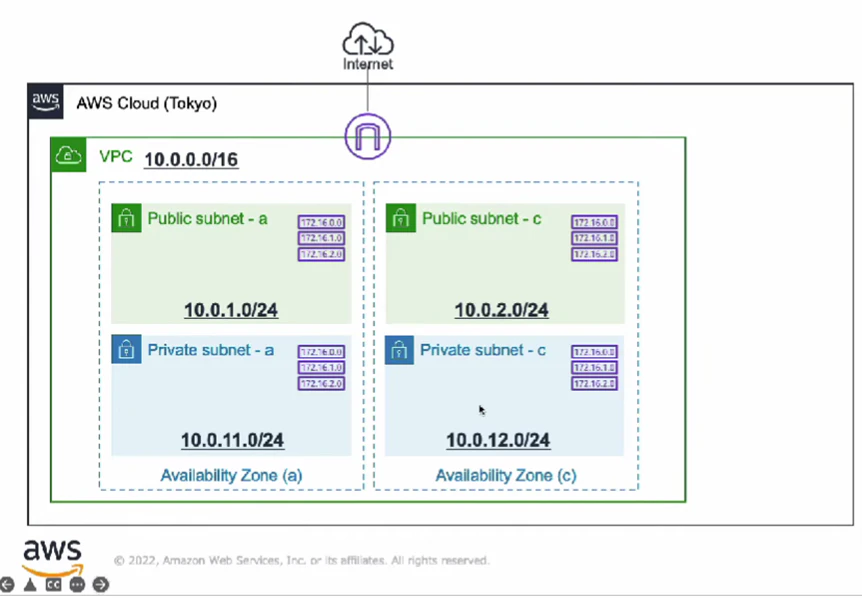

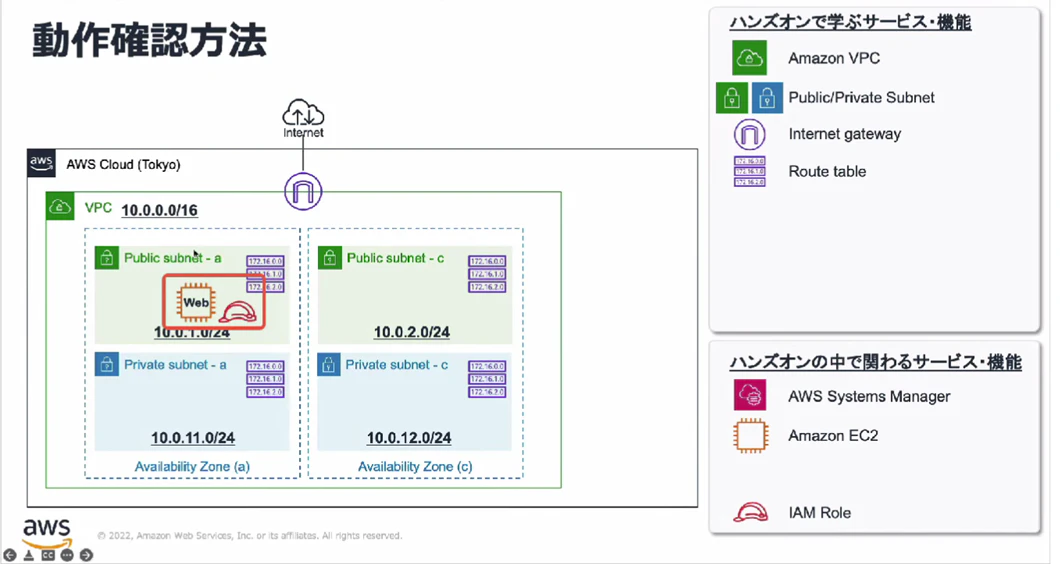

Public完成図

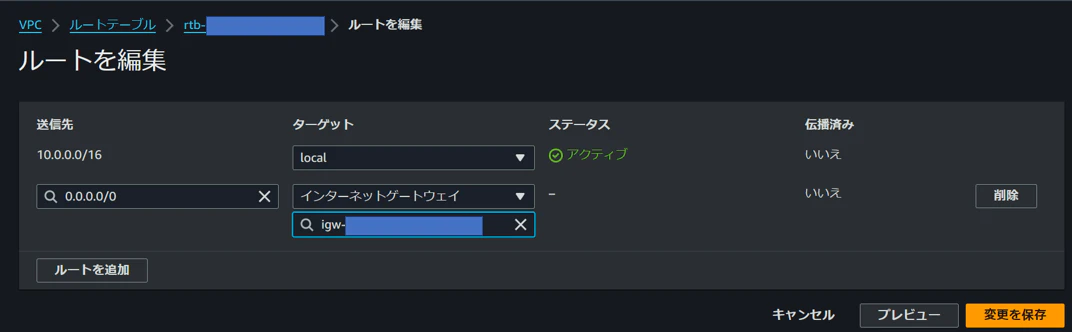

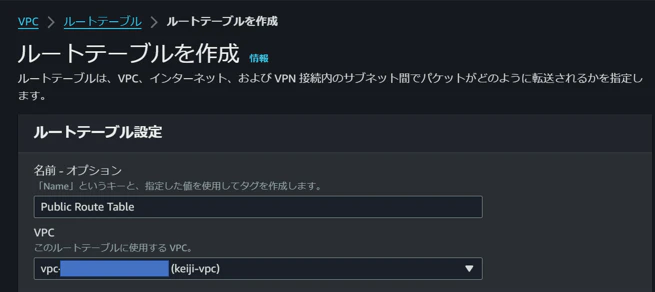

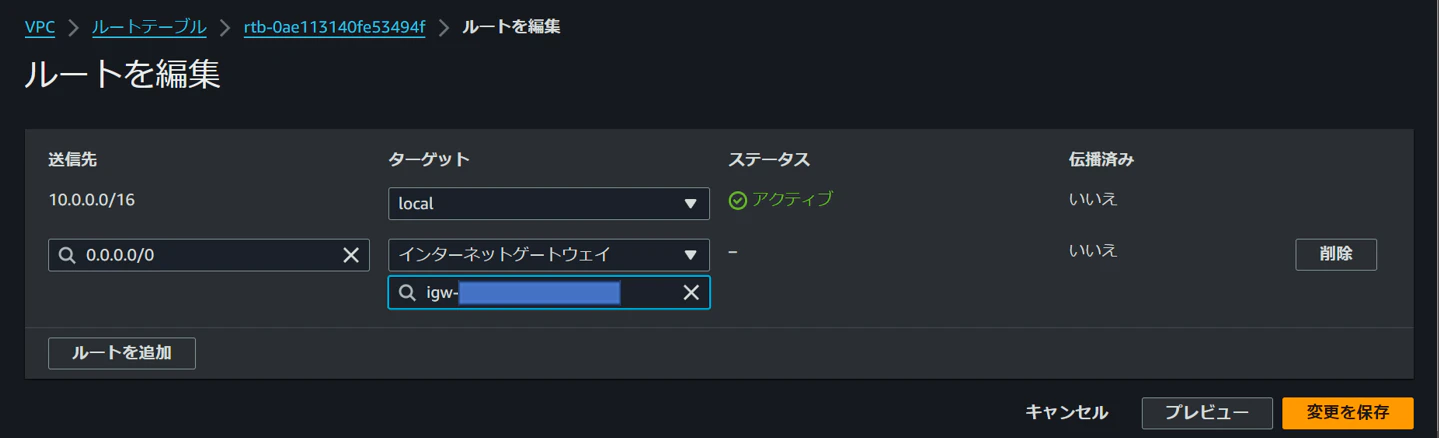

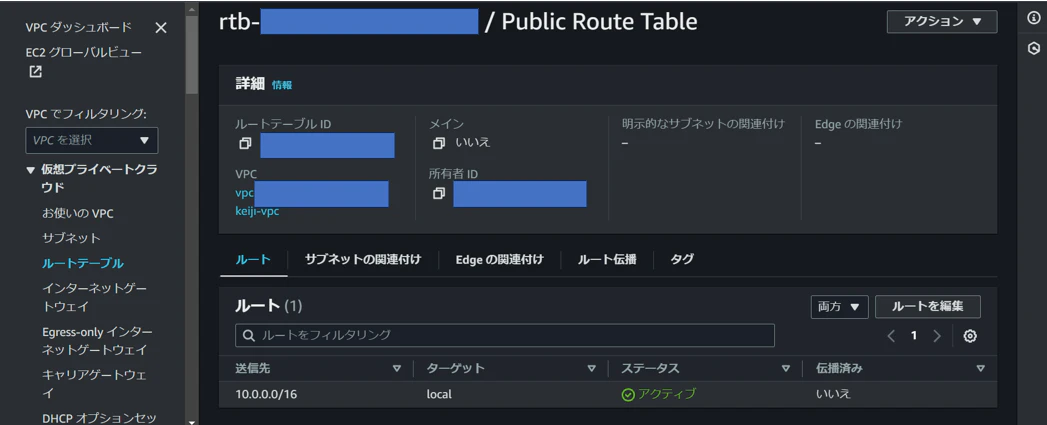

最初にPublicサブネットからインターネットゲートウェイ（IGW）を介してVPC外に接続するので、デフォルトルートに向けておく。

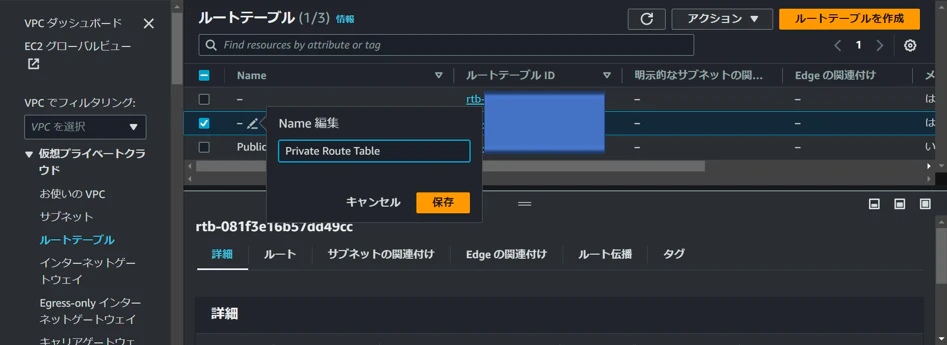

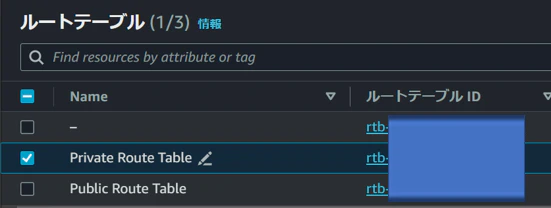

Privateルートはデフォルトルートを設定しない。そして名前を変えてあげる。

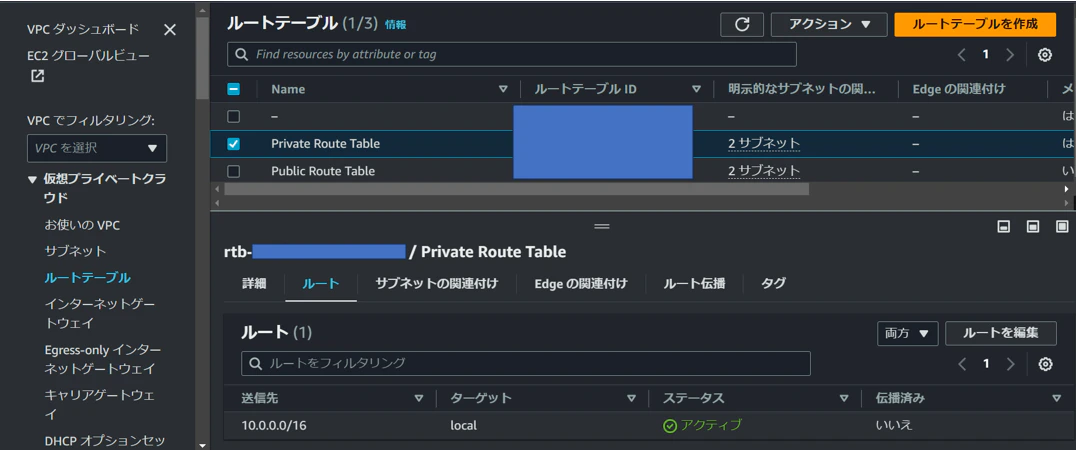

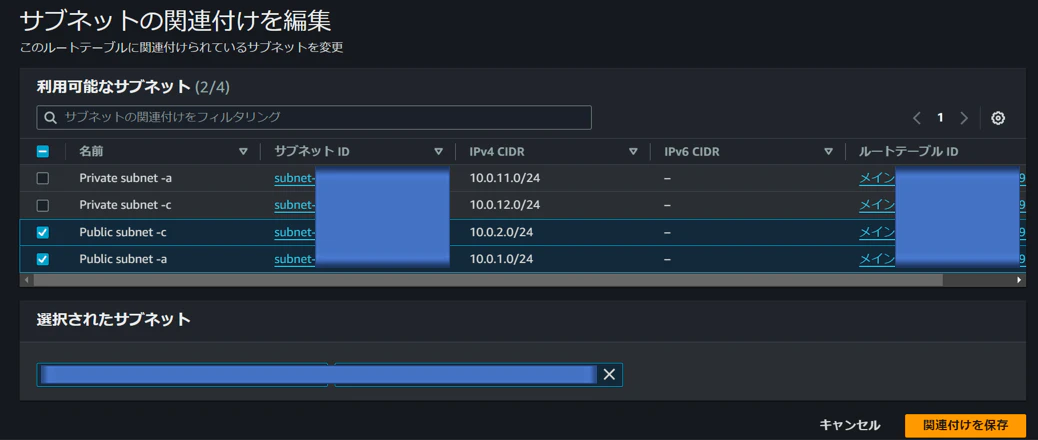

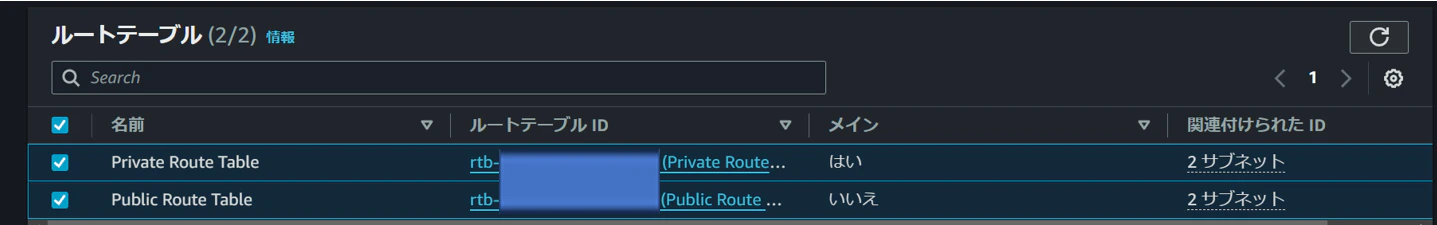

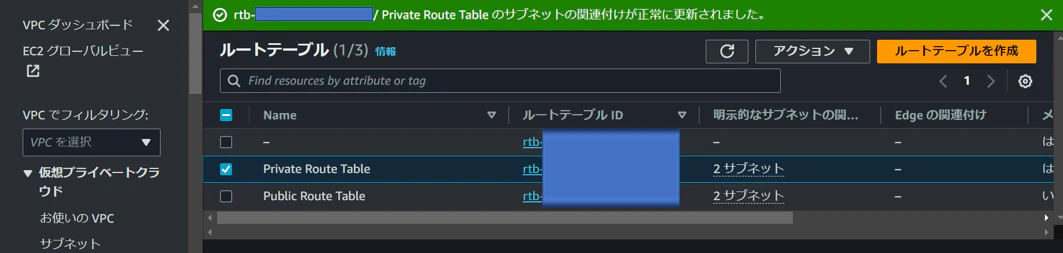

VPCのメインルートにセットされている状態から、各ルートに、サブネットをセットしていく。

こんな感じ

今こんな感じ

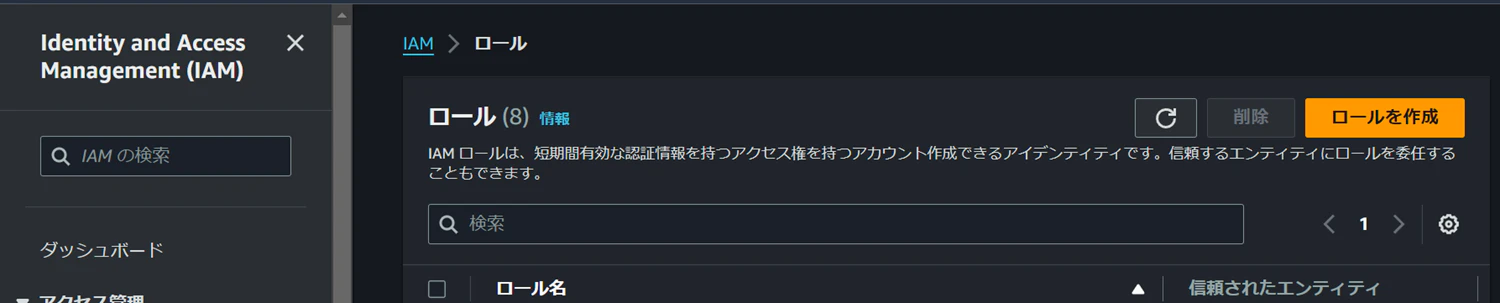

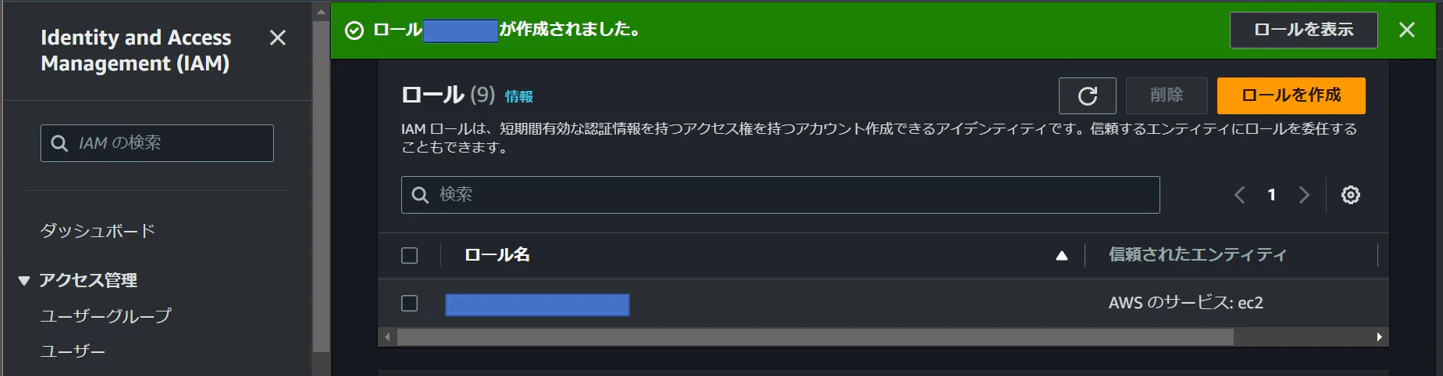

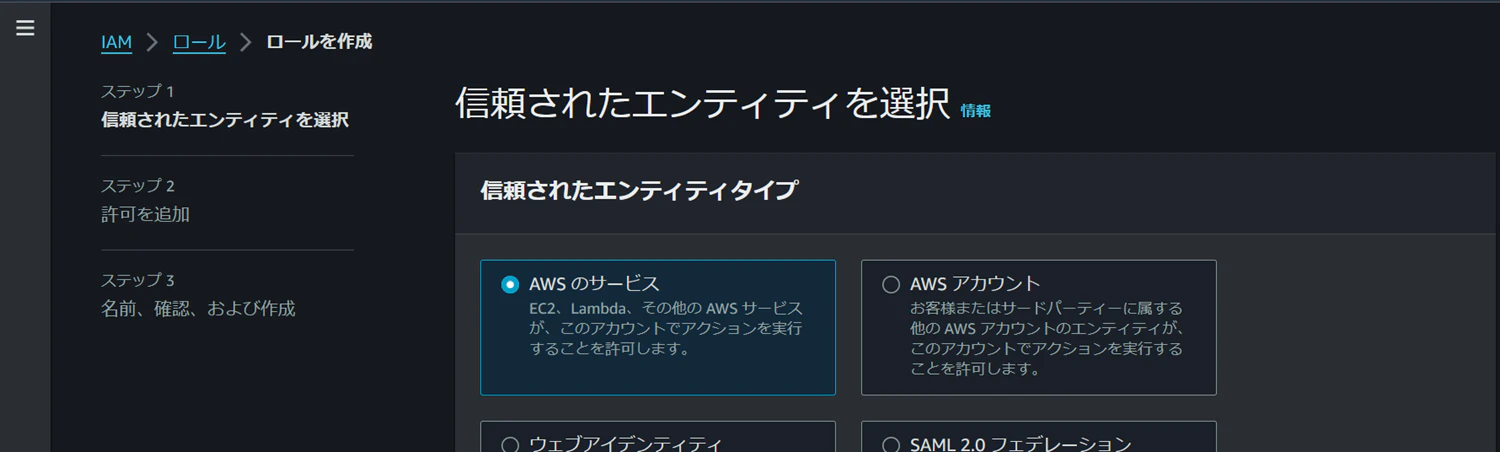

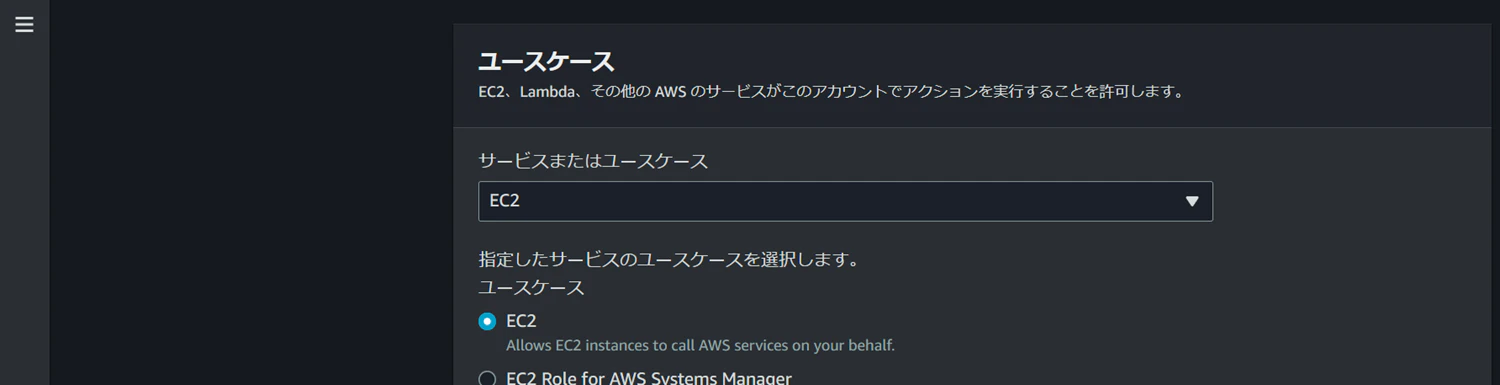

IAMロールの作成

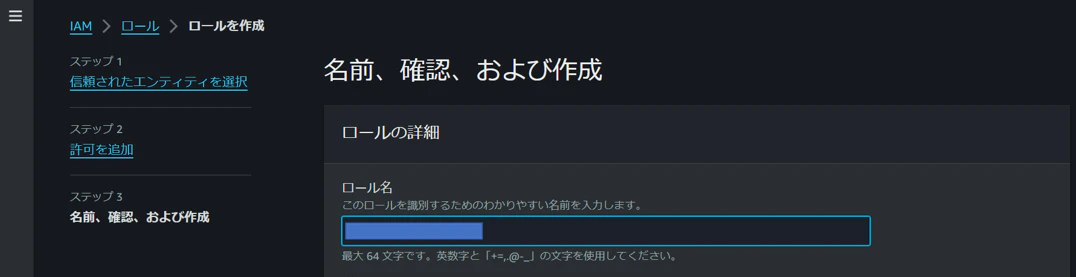

ロール名はお好きに。（本来は構成図に従う。）

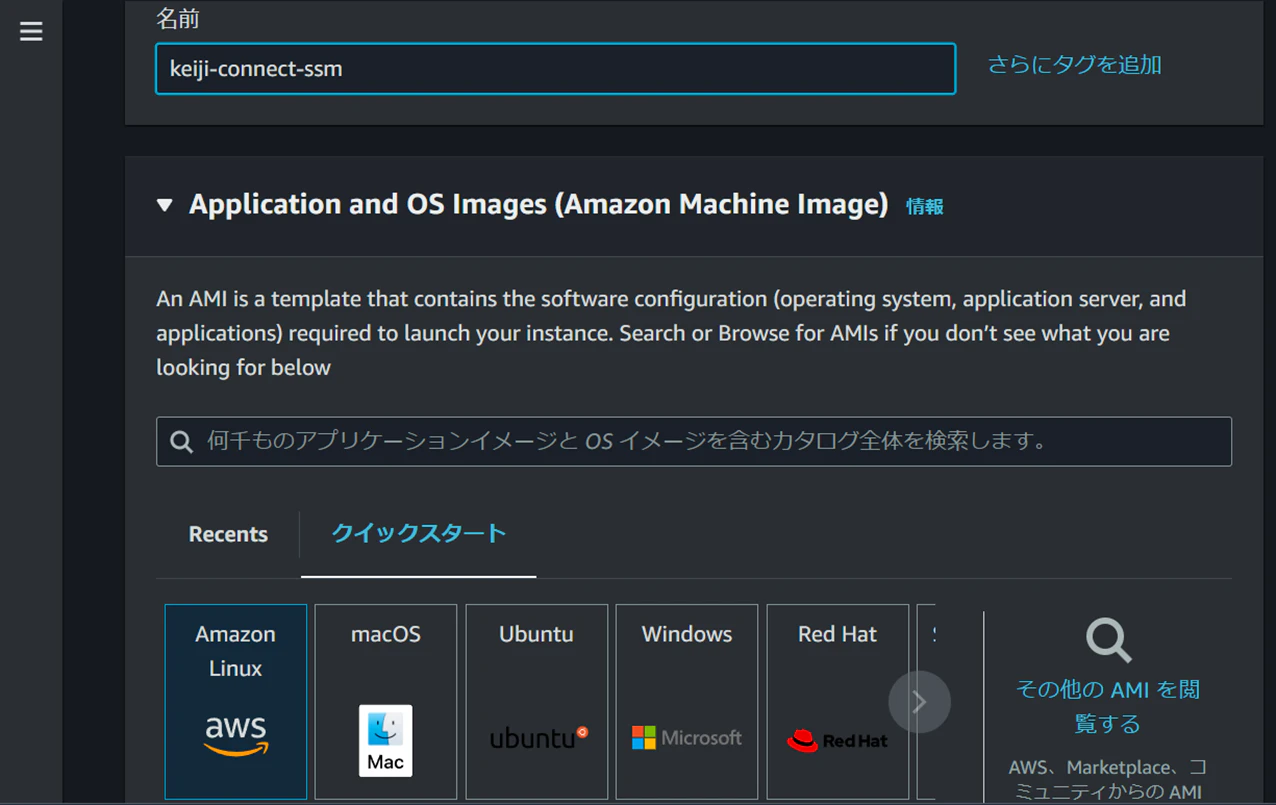

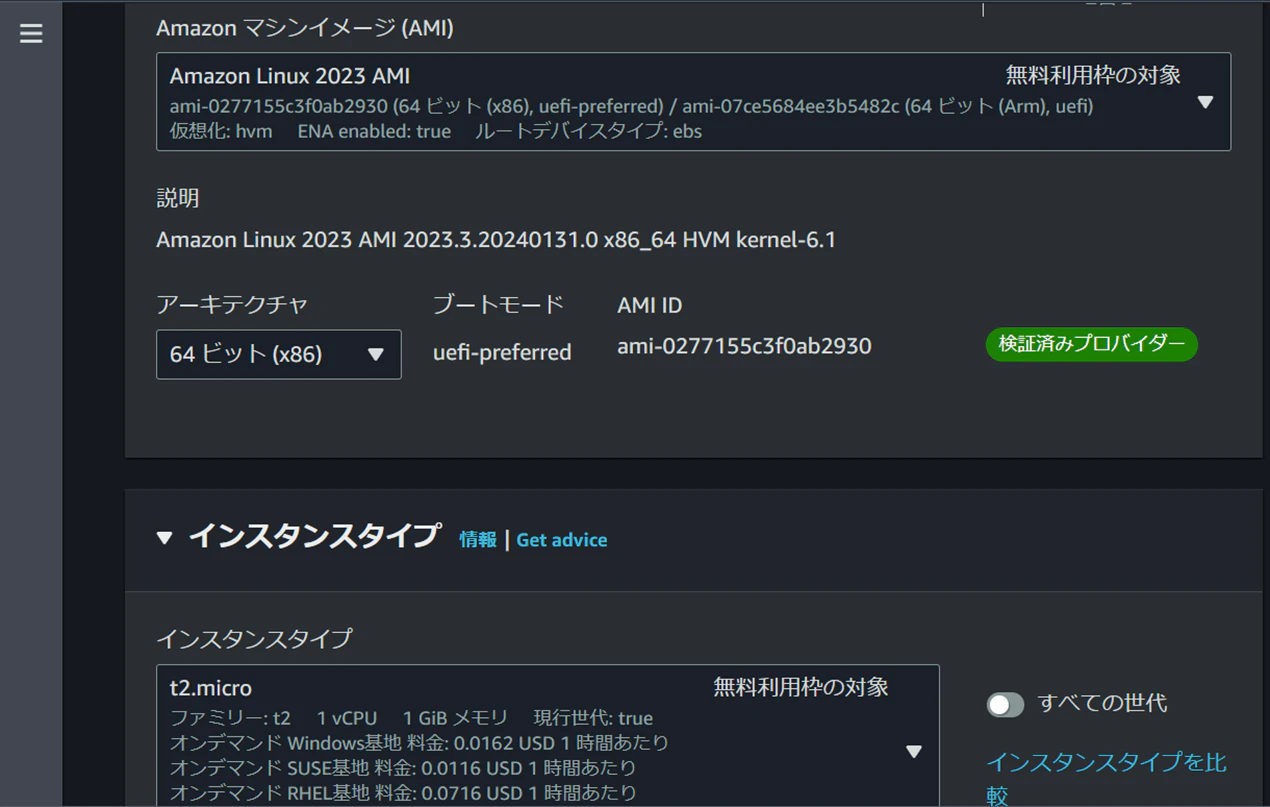

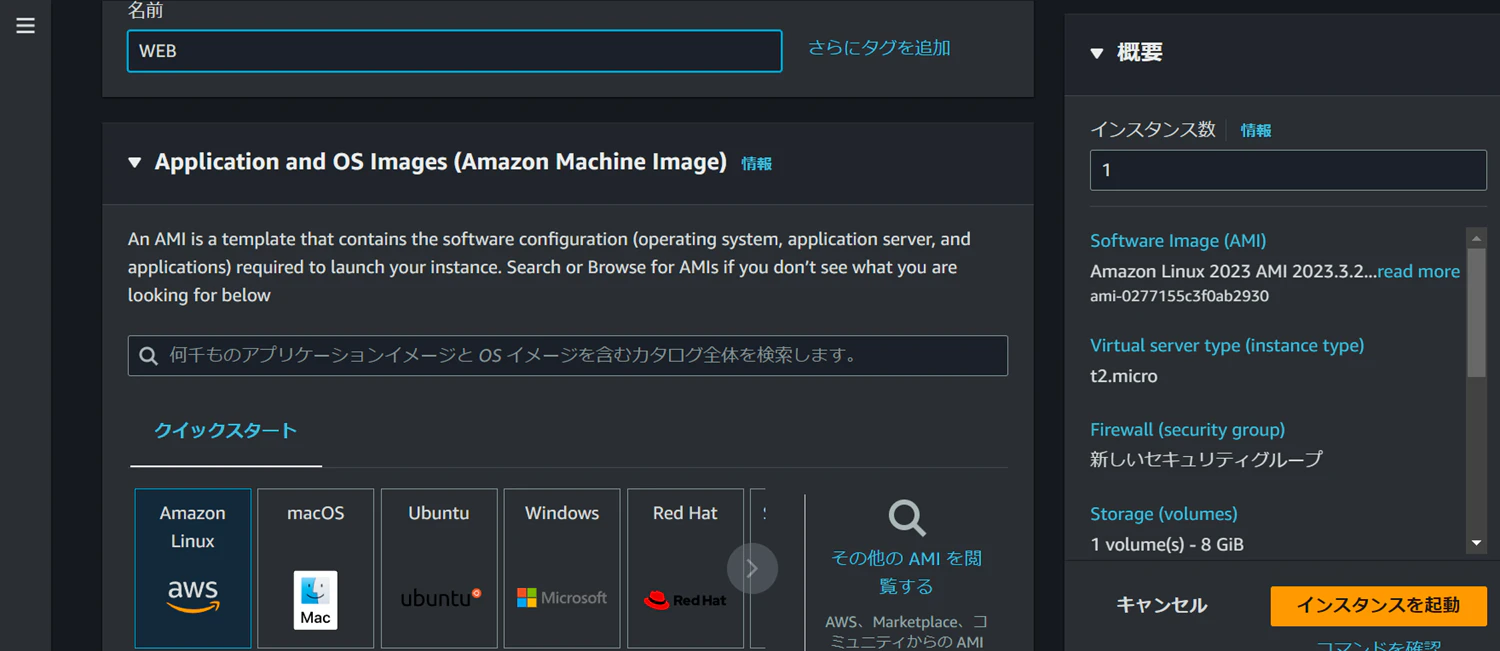

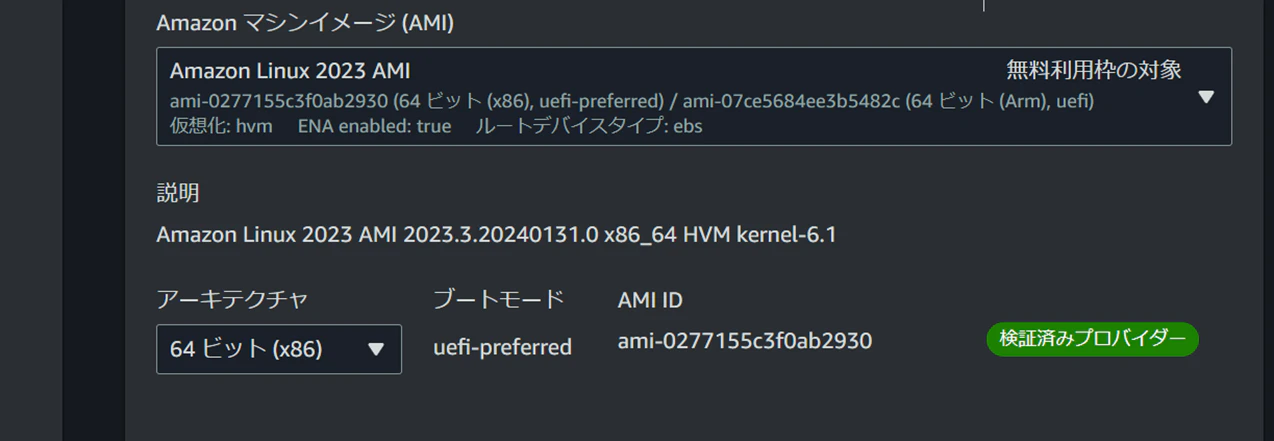

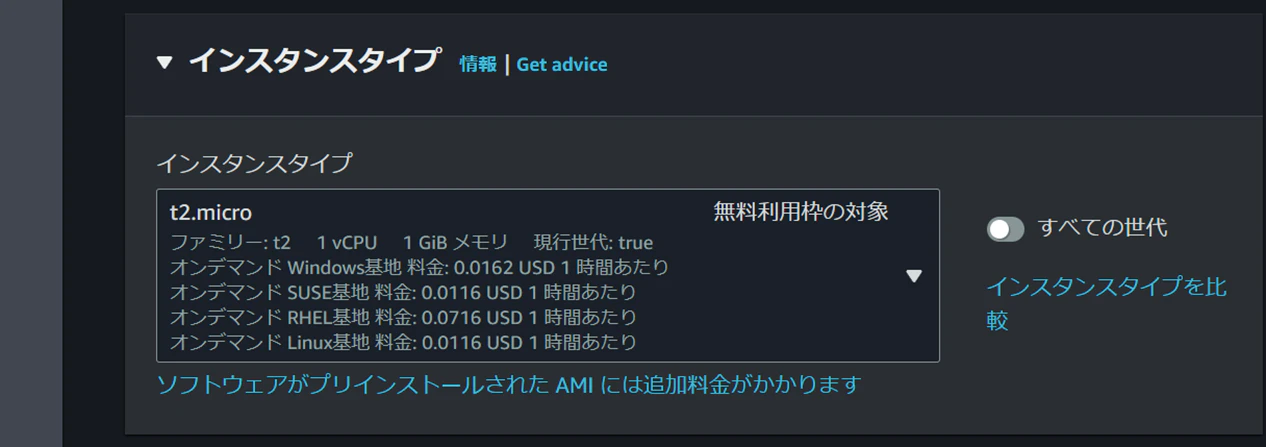

EC2を作成する。

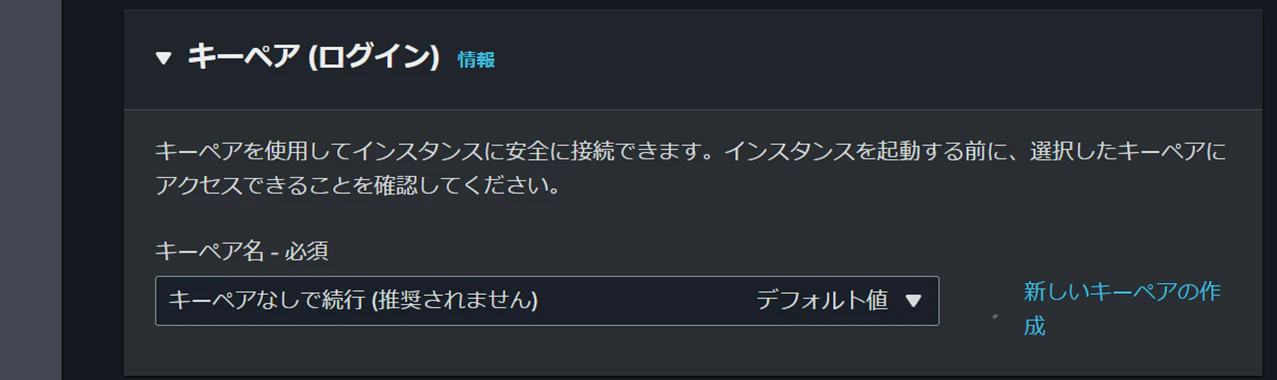

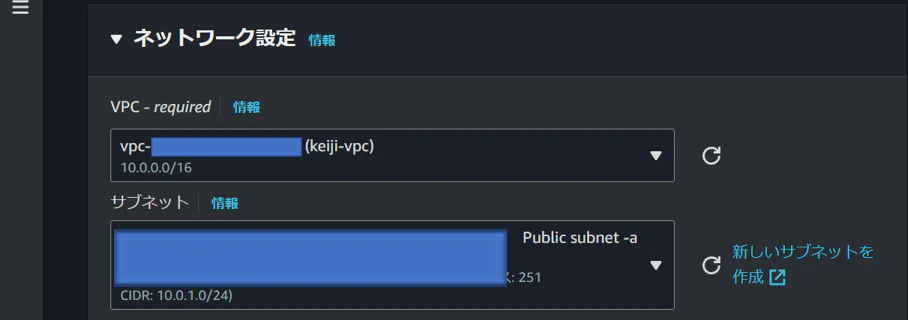

構成図に従いPub-aをセットする。
画質悪いのごめんなさい（泣）

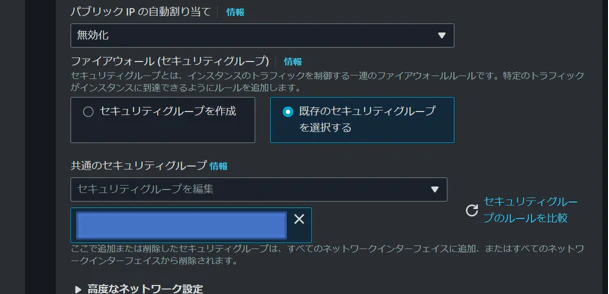

外に繋げるのでパブリックIPを付与します。

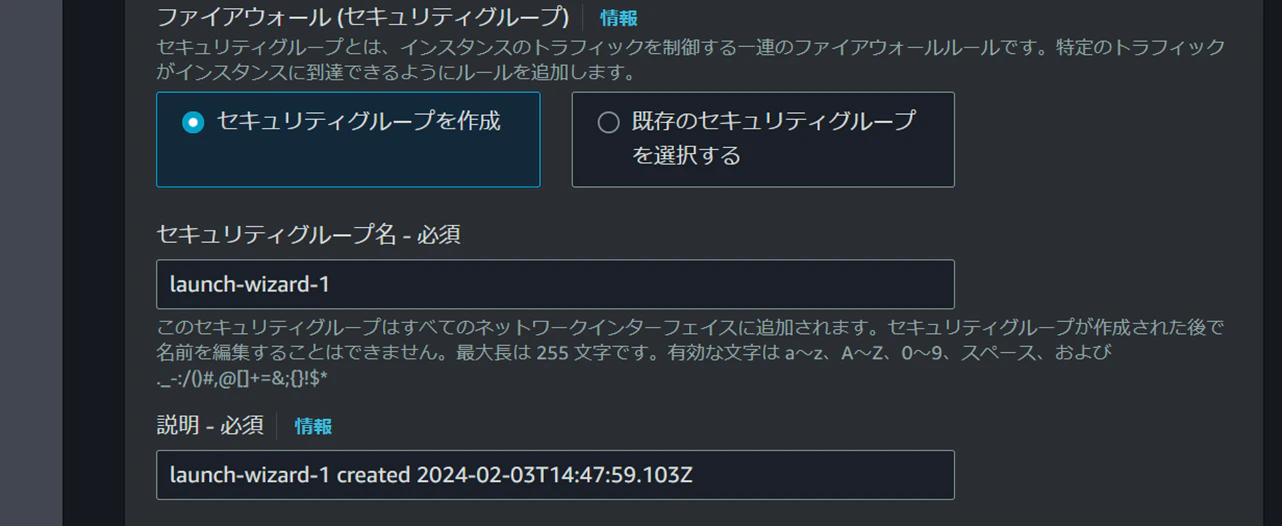

ここではデフォルトのセキュリティグループを作成

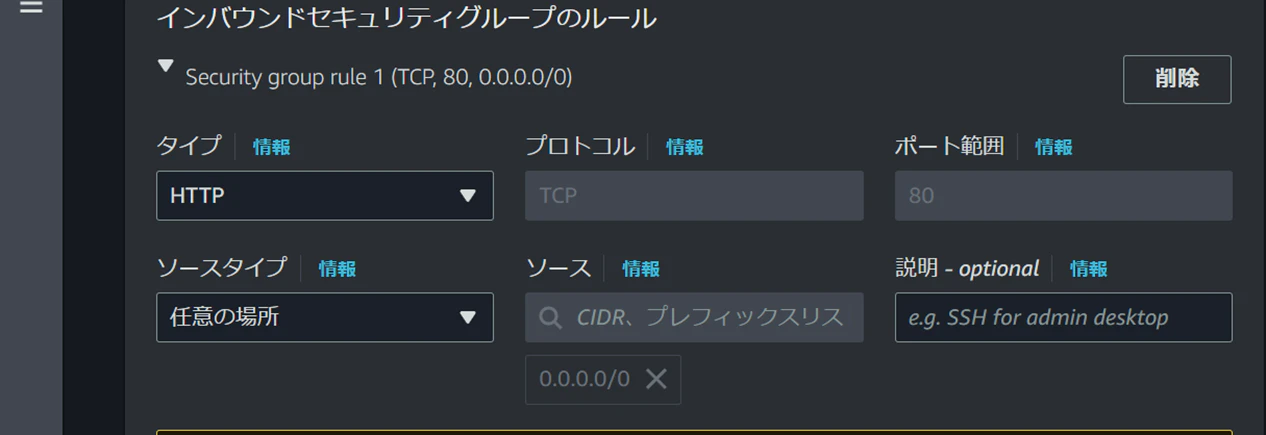

後でHTTPで繋ぐので次のとおり設定

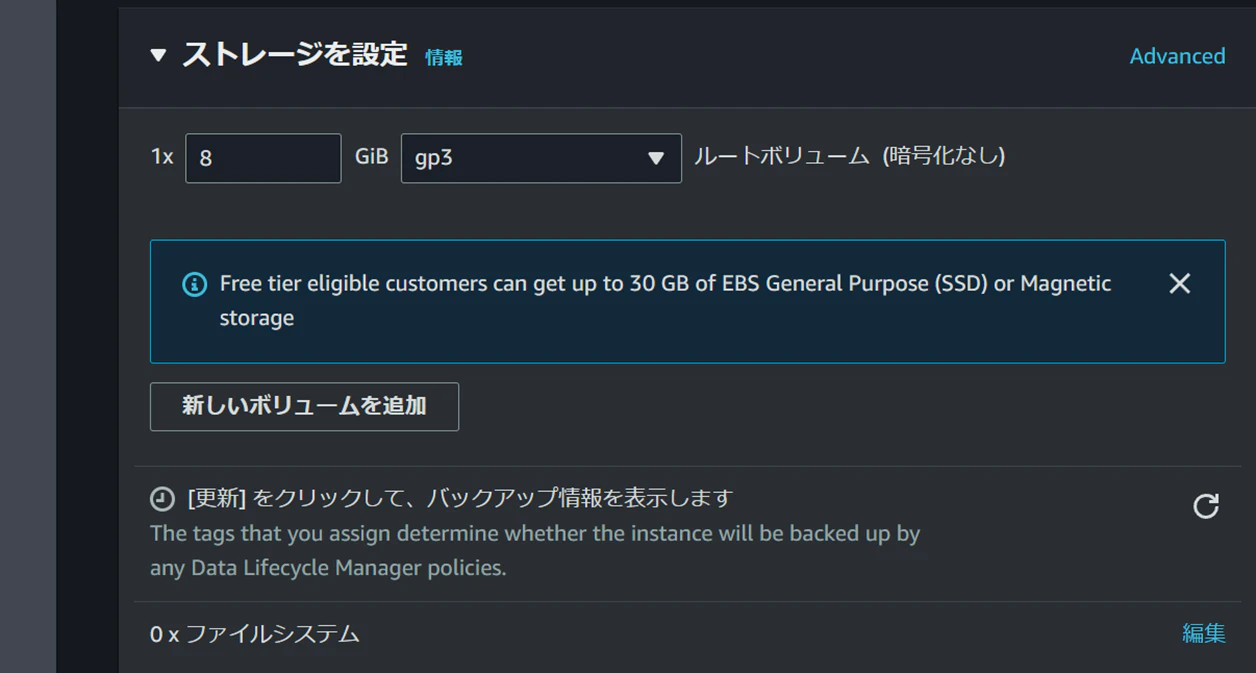

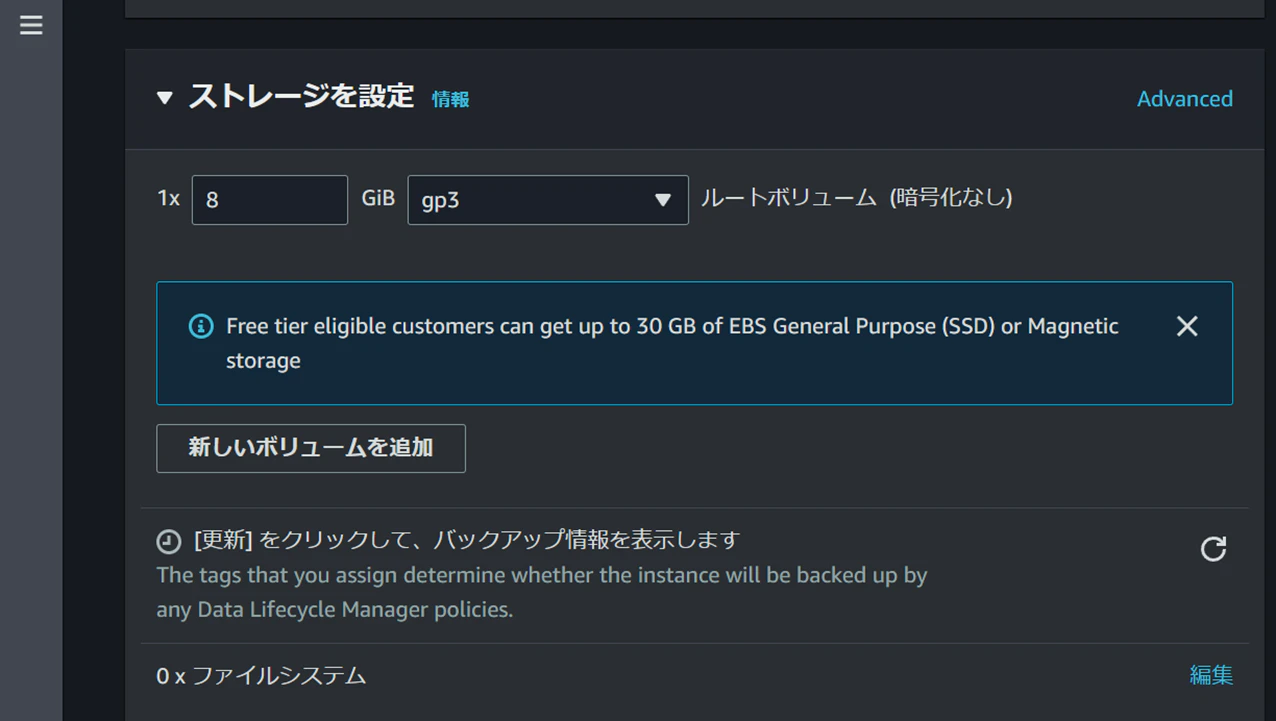

ストレージ設定についてハンズオンで学べることは、 EC2のデフォルトはgp3であって、問題なく使用できる優れものということ。
概要としては、 gp3は、gp2に比べてスループット性能が良い。料金も比較すると多少高い。

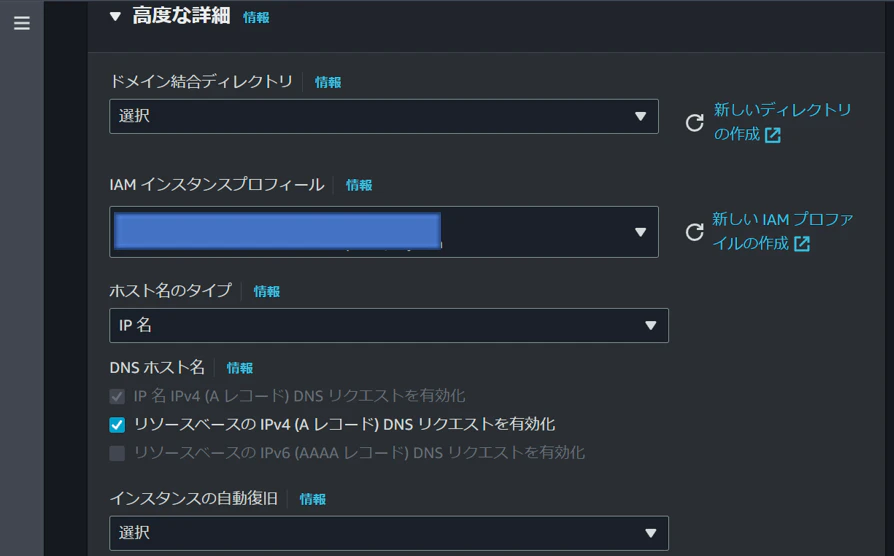

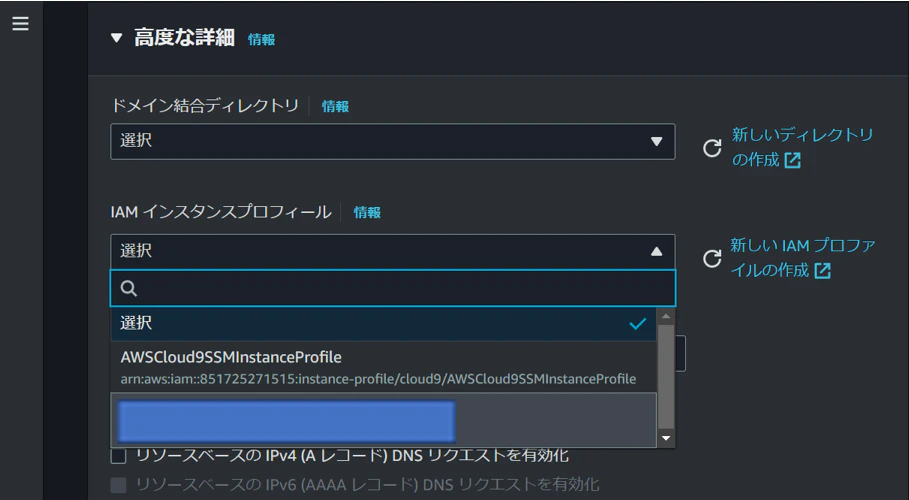

IAMロールは作成したものを設定

EC2を起動した時点でwebと接続できる設定となるようユーザーデータ欄に設定

#!/bin/bash

yum -y update
yum -y install httpd
systemctl enable httpd.service
systemctl start httpd.service

パブリックIPアドレスをコピーしてブラウザから確認

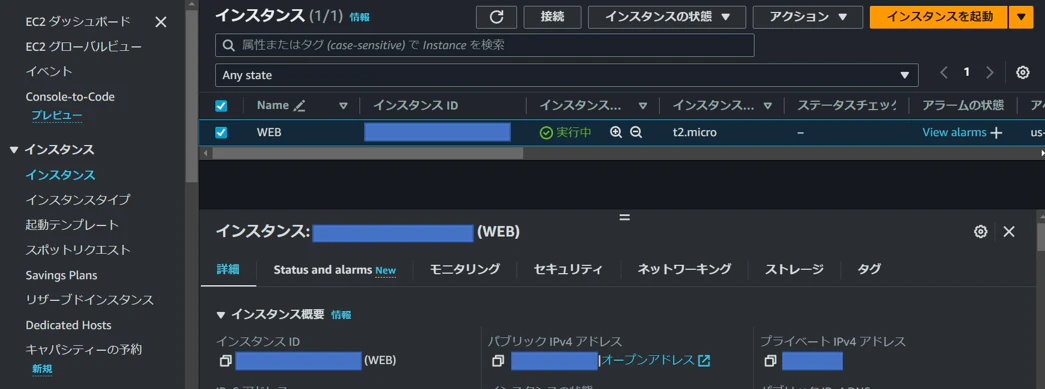

稼働しています！


プライベートサブネットからインターネットへのアクセス方法

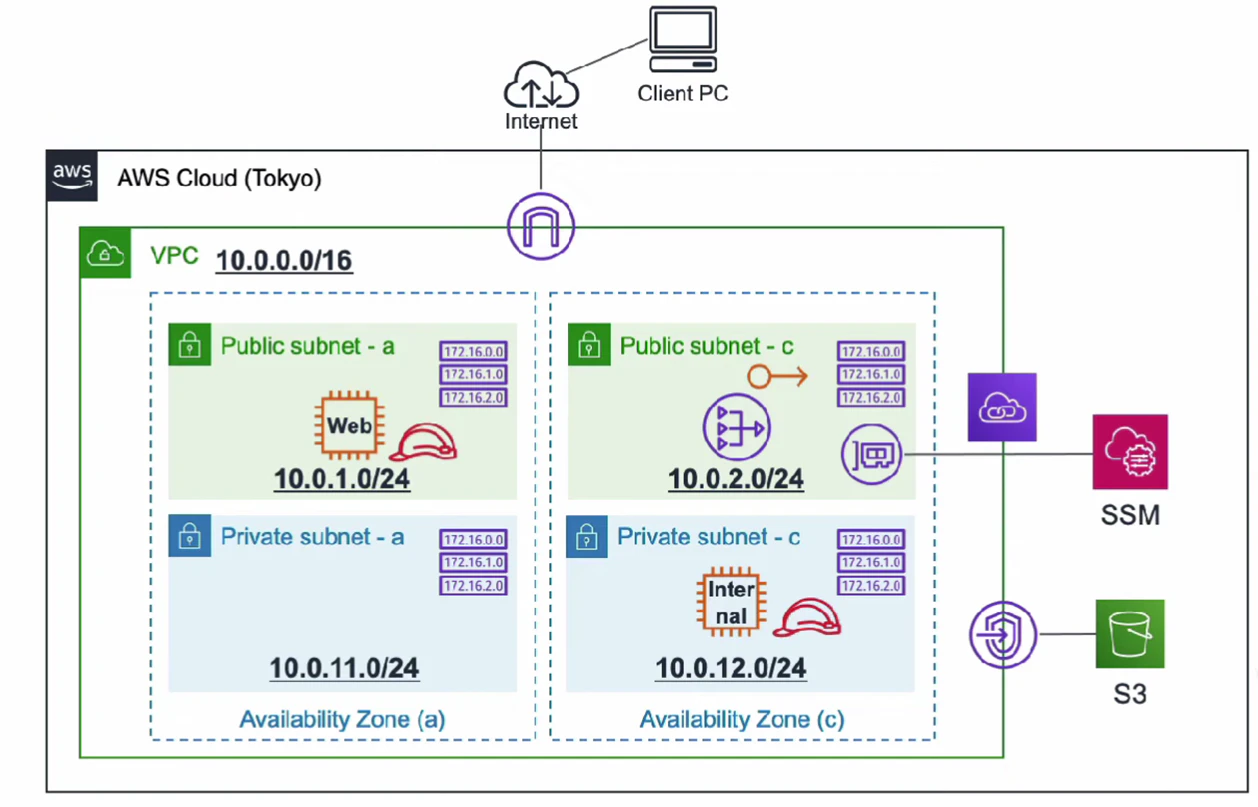

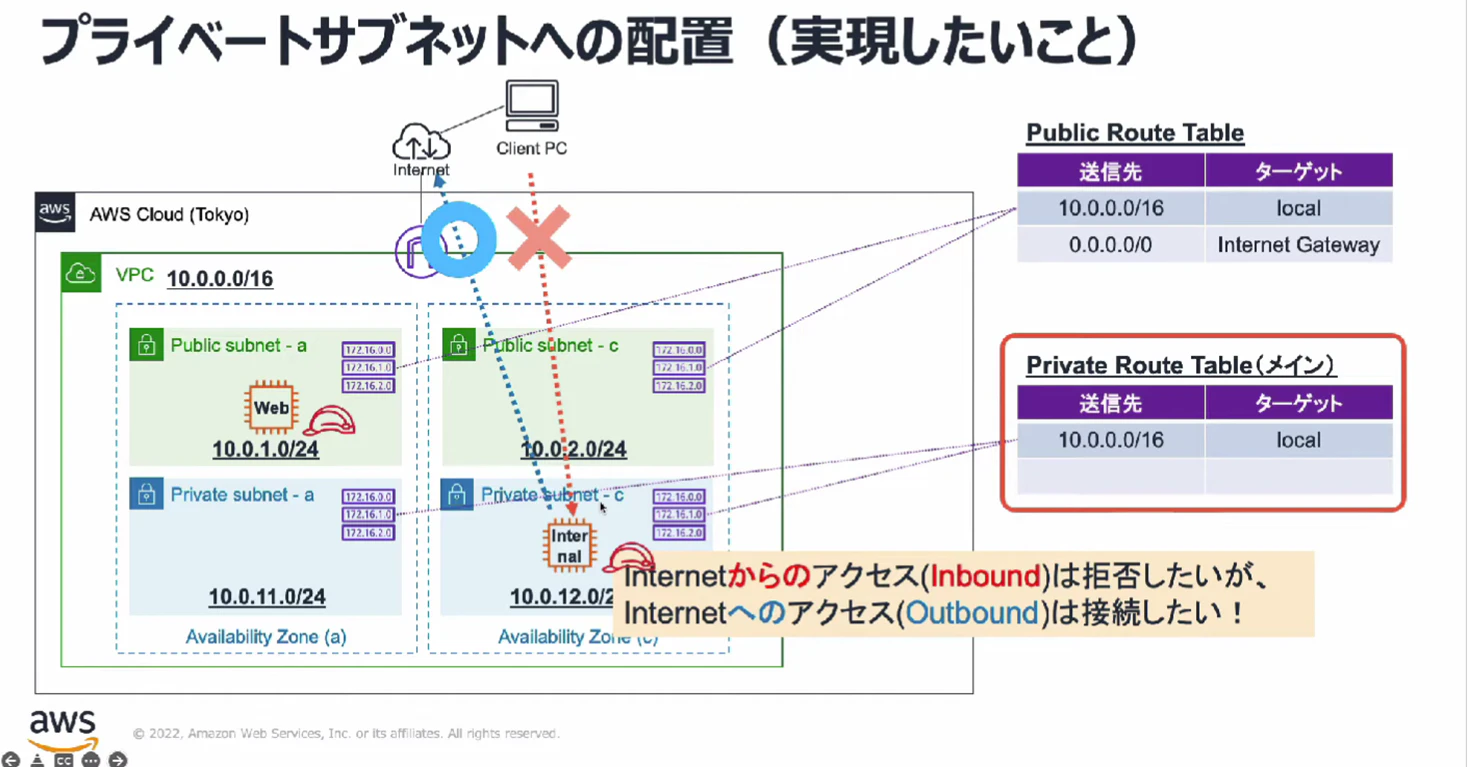

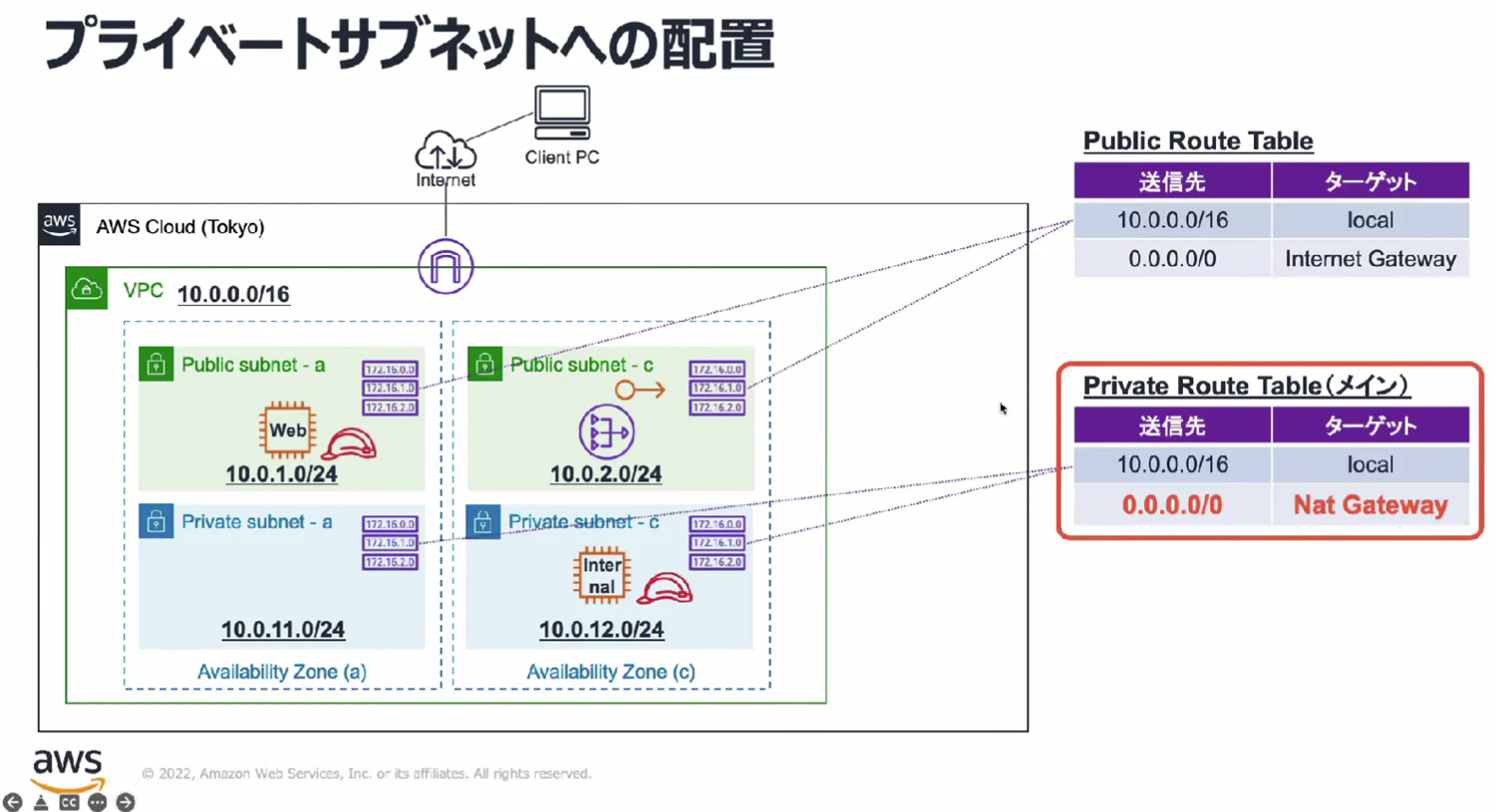

以降は下の図のように、プライベートサブネット内から外部に接続する。
具体例としては各ソフトのアップデートは外部と接続して取得したいけど、インバウンドは許しません。という設定を行っていく。

NATゲートウェイで実現します。

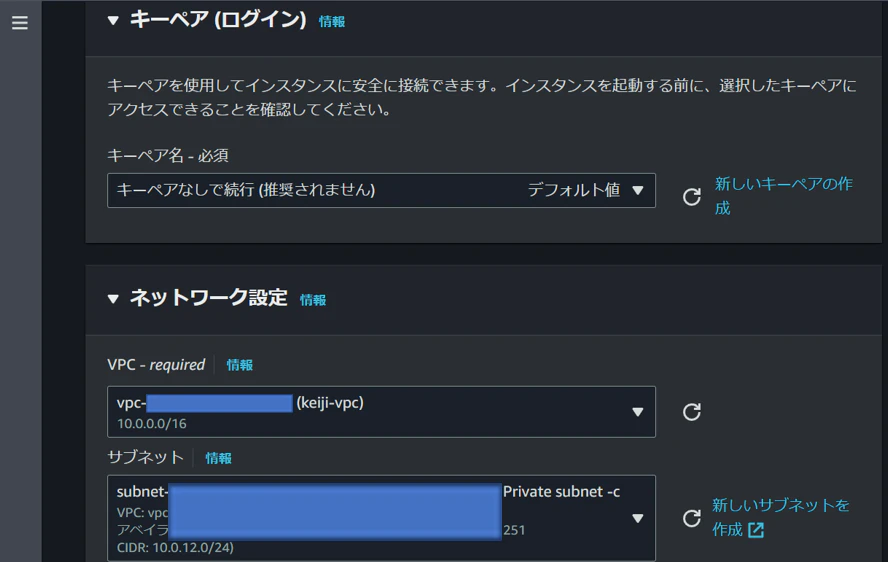

EC2を作成する。

セキュリティグループは作成したものを設定します。

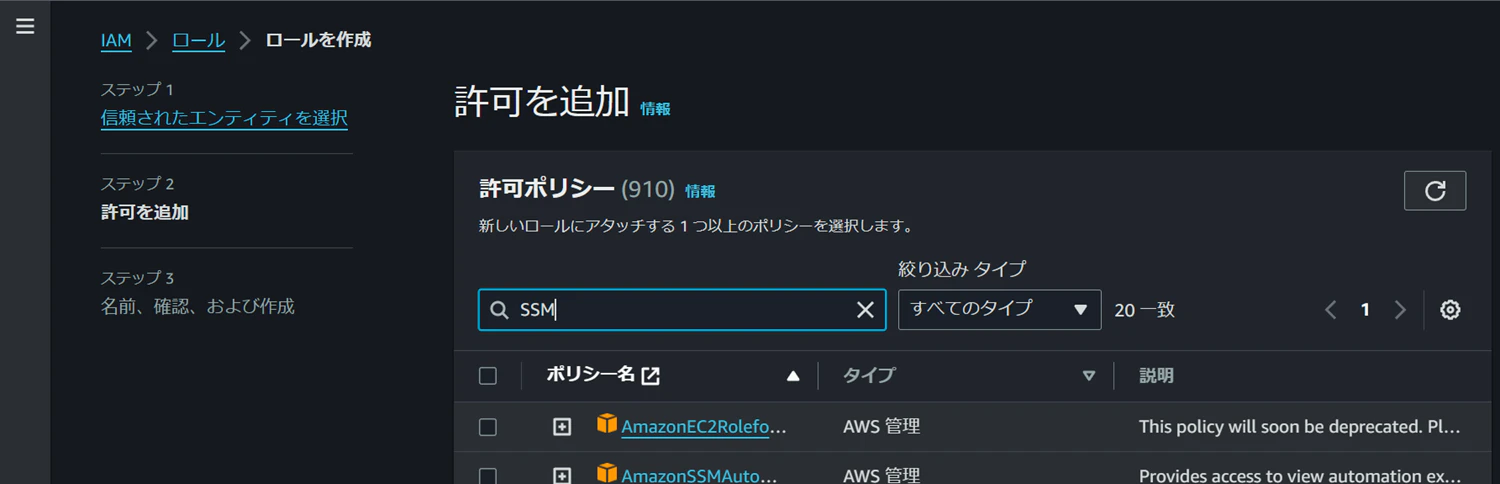

作成したロールを設定しましょう。

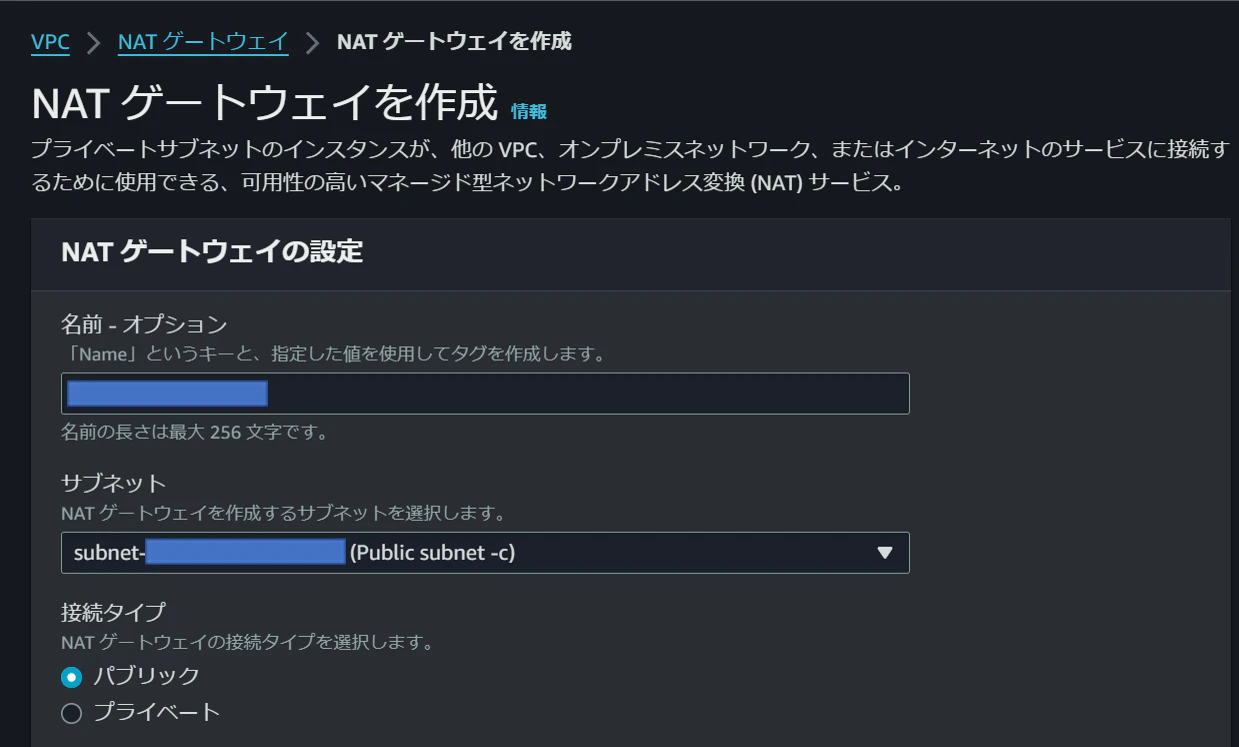

NATゲートウェイを作成する。

構成に従い、Pub-cにNATゲートウェイを作成します。

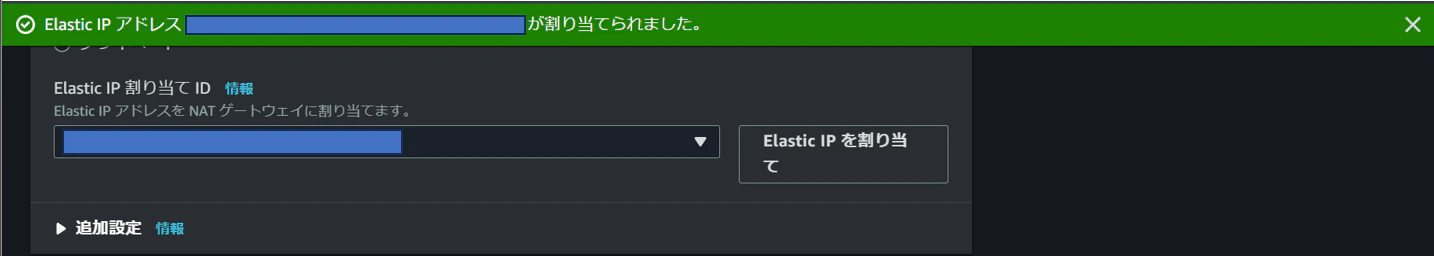

EIPを設定します。
NATゲートウェイ作成完了！

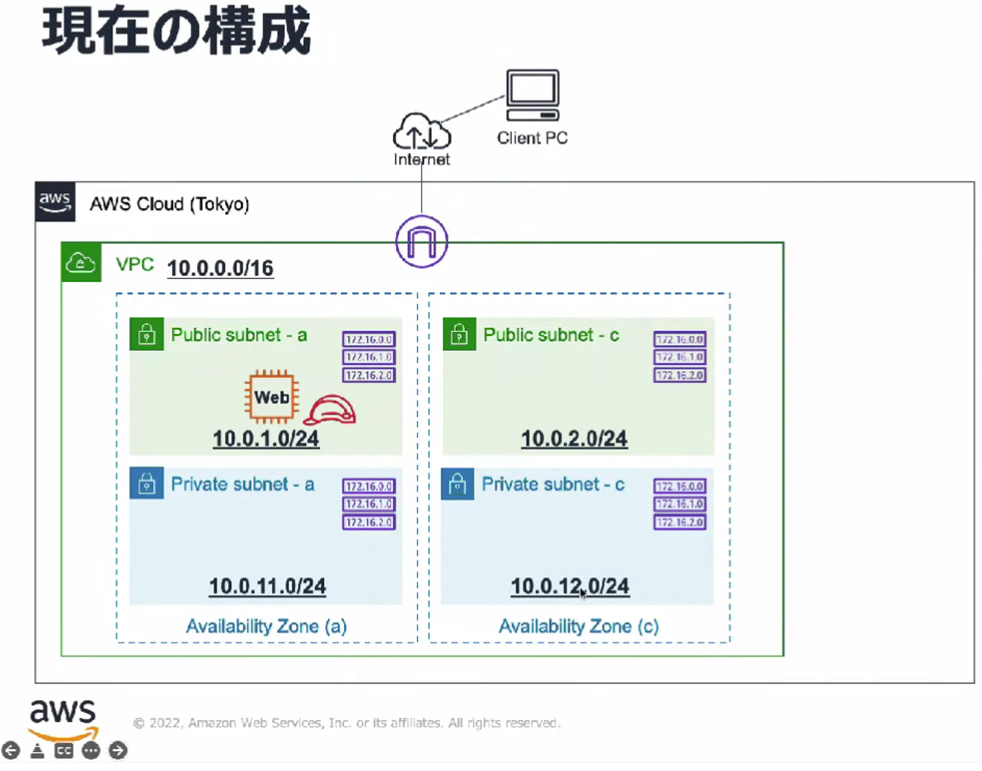

再度、構成確認

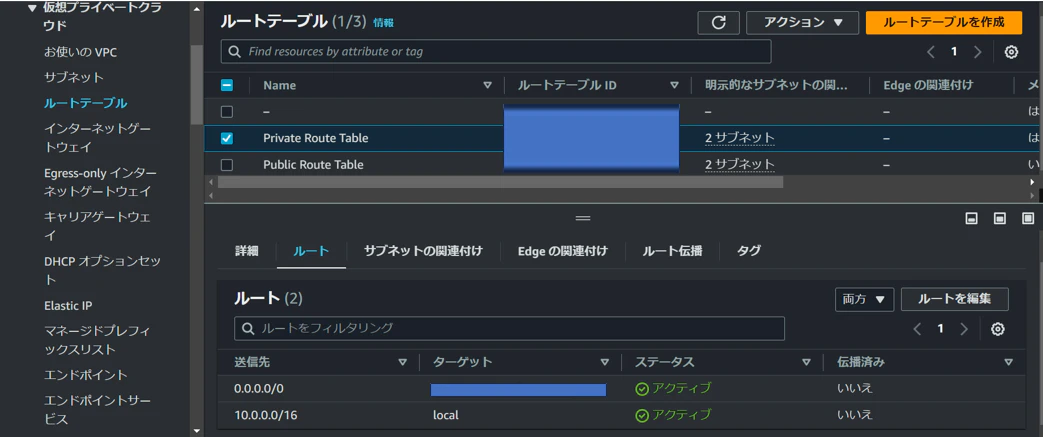

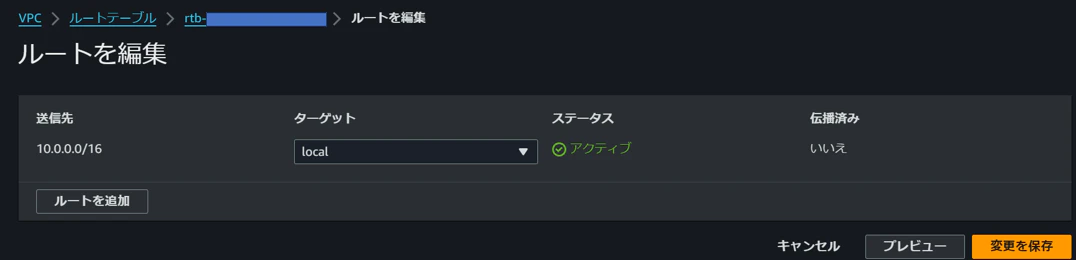

PriにNATゲートウェイへのルートを設定します。

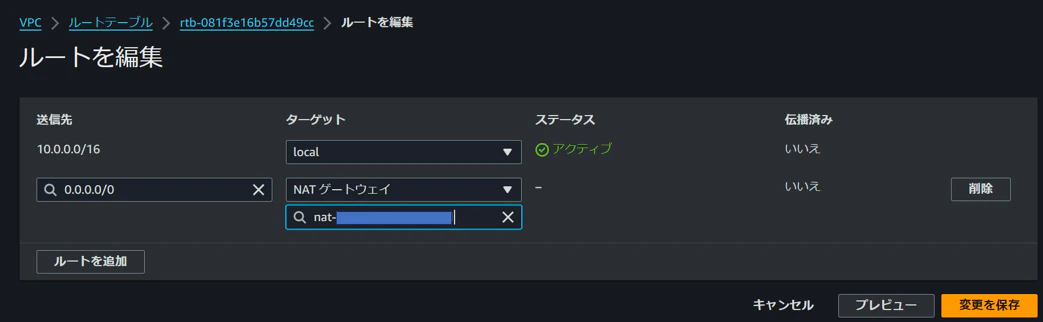

ルート編集
編集完了！

疎通確認

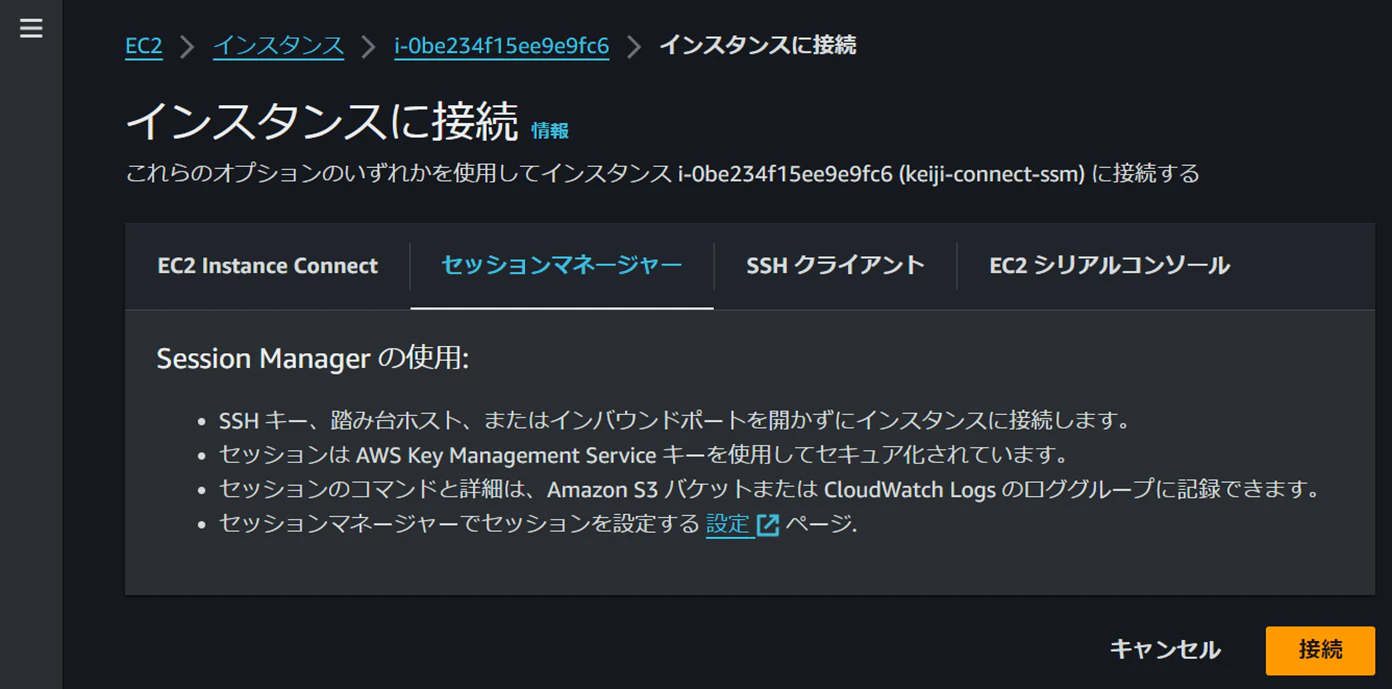

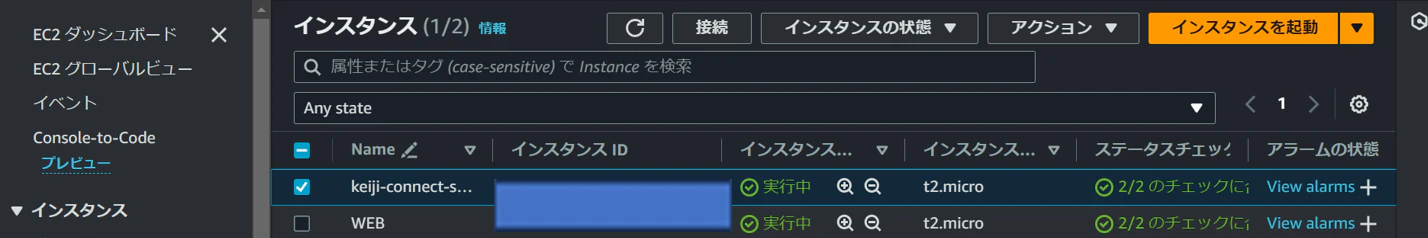

EC2に移動し、SSMに直接接続することで、疎通を確認します。
この画面にエラーが表示されていない時点で、問題なく接続できる状態！！

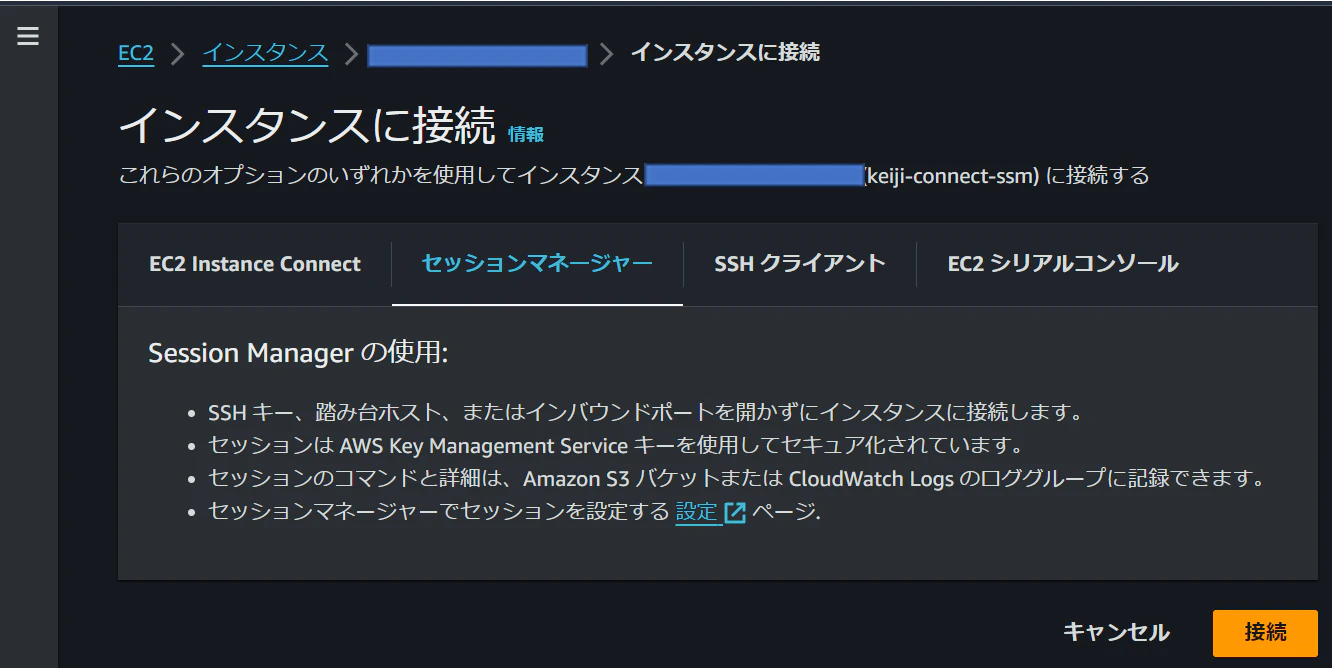

接続をクリックした場合、SSMのbashを入力できる画面に遷移する。
つまり、疎通完了です。
外に繋がっていないPriから、Pubに設置したNATゲートウェイを経由し、VPC外にあるSSM（AWS Systems Manager）に接続できたということ。

ちなみに、SSMってVPC外に設置しているし（インターネット上）、SSHの設定をせずともサーバーに繋ぐこともできるし、不安要素が多い気がしたのですが、「暗号化通信に加え、トンネル接続、ログも収集可能」ということで安心しました。あまりに簡単に接続できたため調べちゃいましたｗ

VPC外サービスへの接続方法（説明）

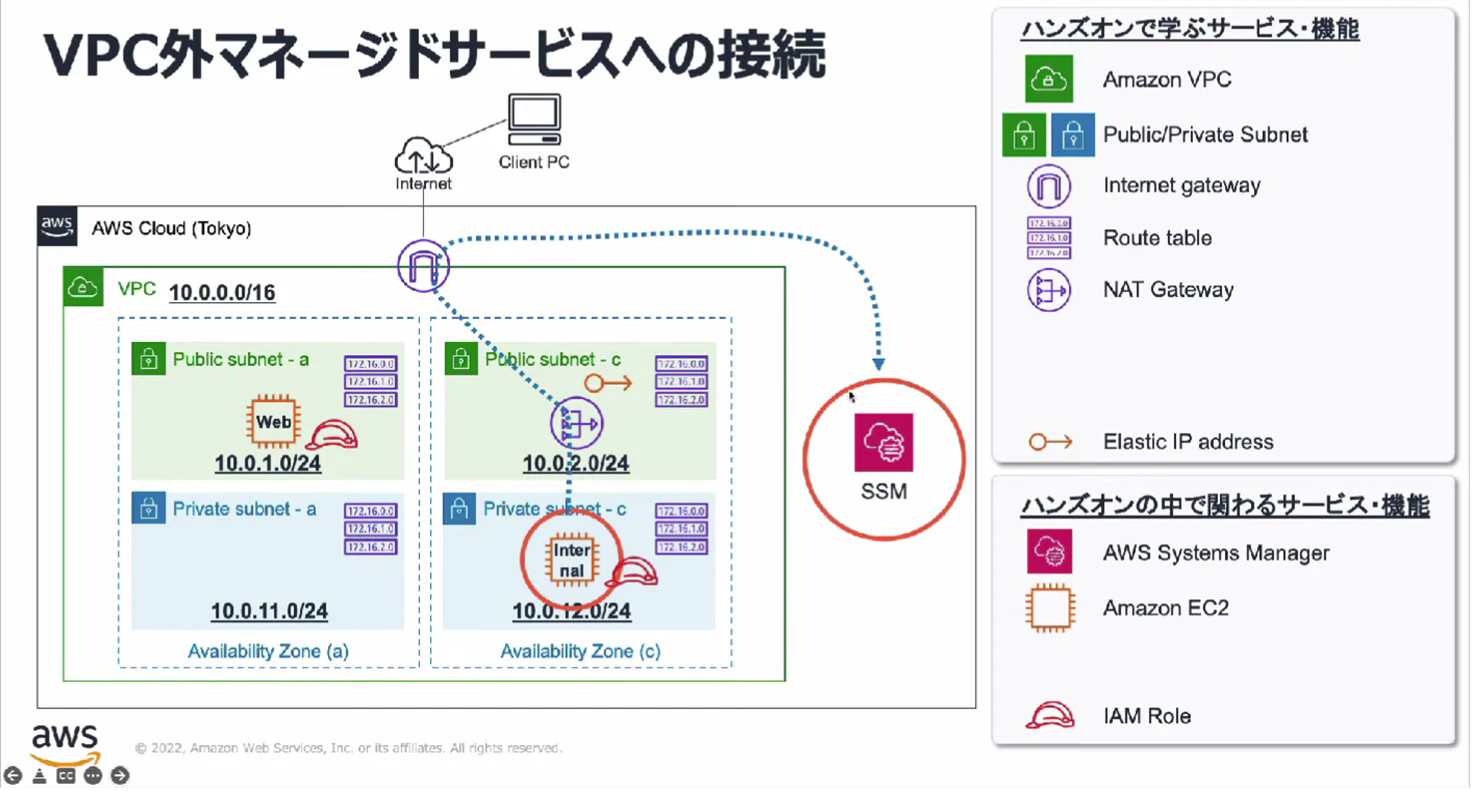

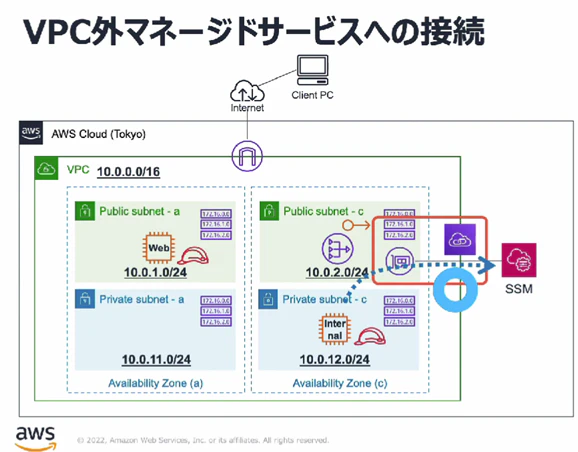

次は、NATではなく、インターフェイス型という方式で、VPC内のサブネットとSSMを接続していきます。器用な接続方法によってVPC外と接続するよりレイテンシー良く接続可能。
なお。S3、dynamoDBはゲートウェイ型というルーティングを行う接続方式を無料で利用することができる。

VPC外サービスへの接続方法１（インターフェイス型）

Priに設定しているNATゲートウェイ向きのルートのみ削除する。
NATゲートウェイ自体の削除ではない。

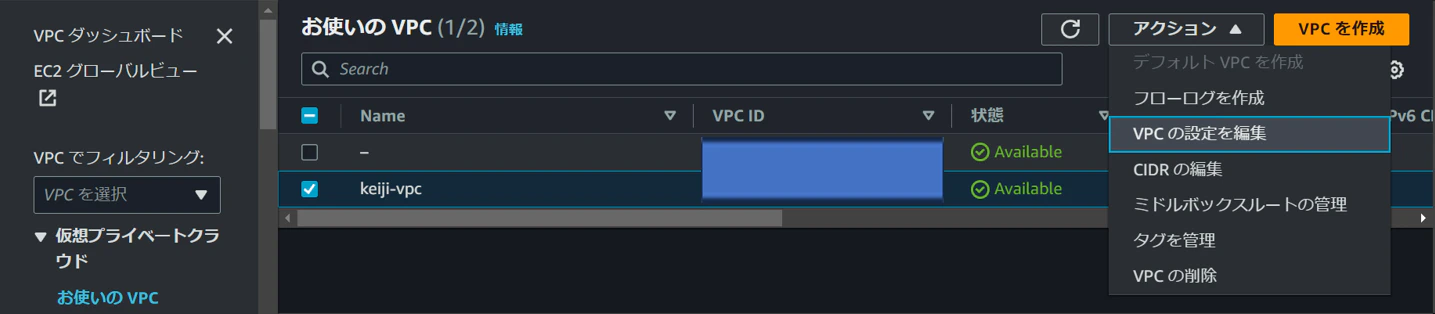

インターフェイス型で外に出るということでDNS設定を有効にする。

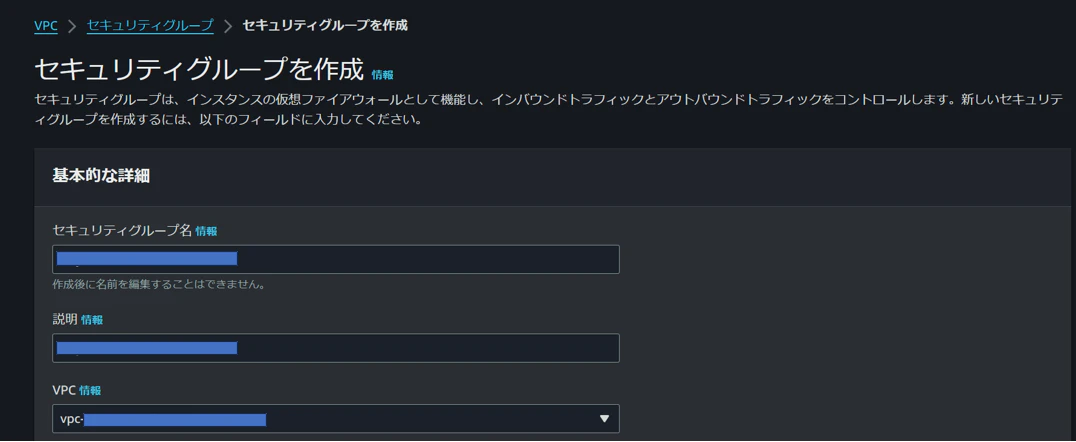

外に出るのでセキュリティグループを設定する。
既存のVPCを設定し、グループ名を任意で設定

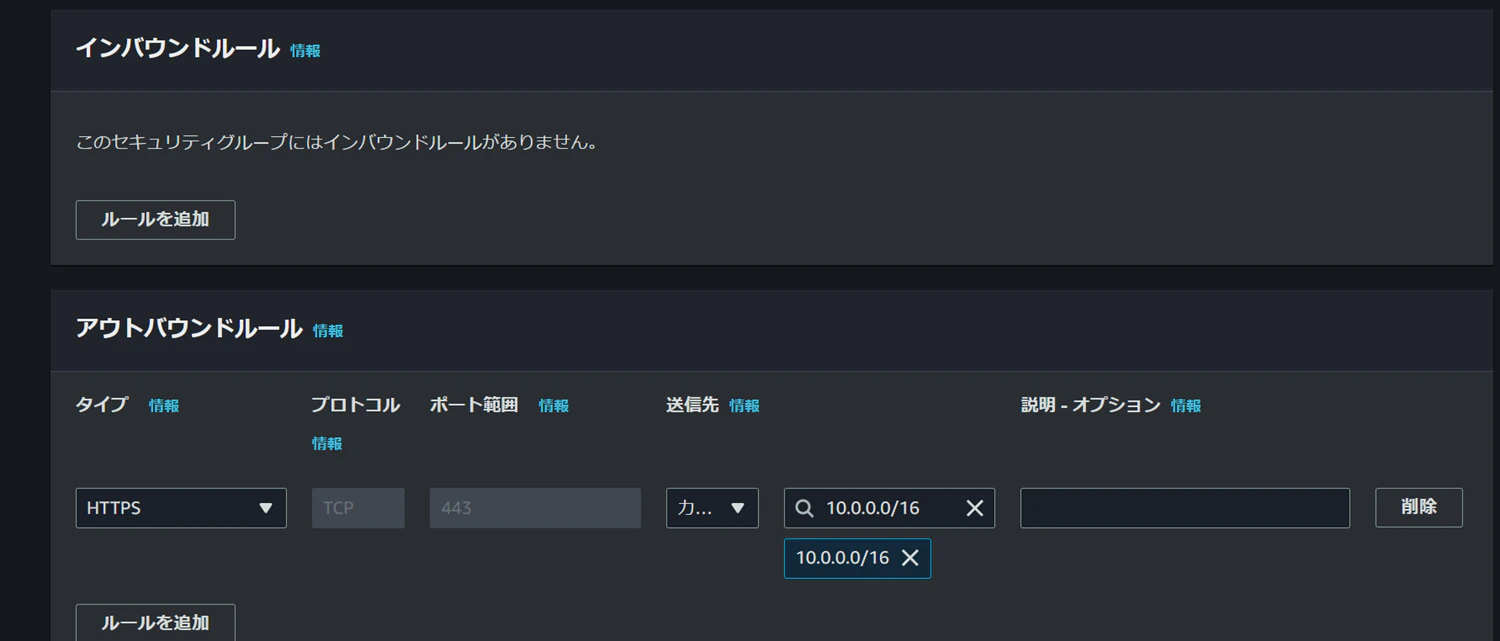

HTTPSで接続するため、これに合わせてアウトバウンド設定
現在作成している構成を再確認。VPCのネットワークを指定する。

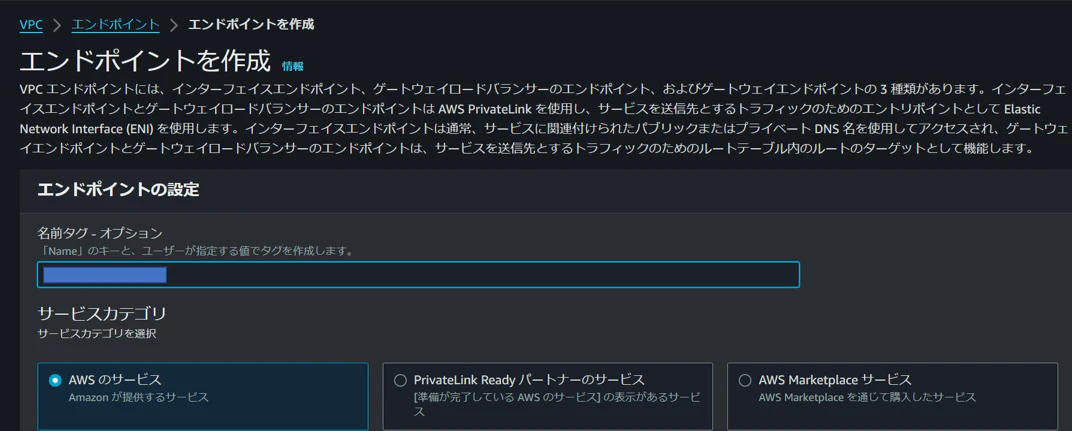

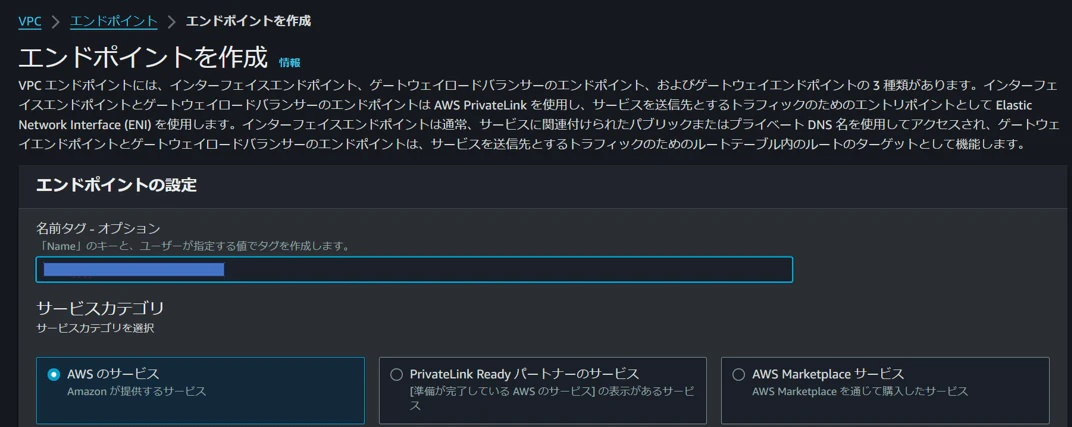

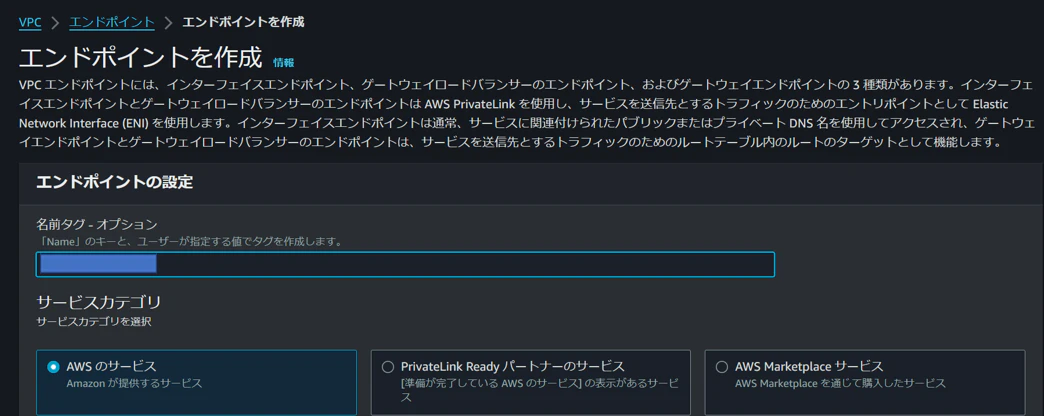

エンドポイント（接続口）の設定
３種類の設定を行う必要がある。
１種類目
任意の名前を付ける。
VPCは既存のVPCを指定

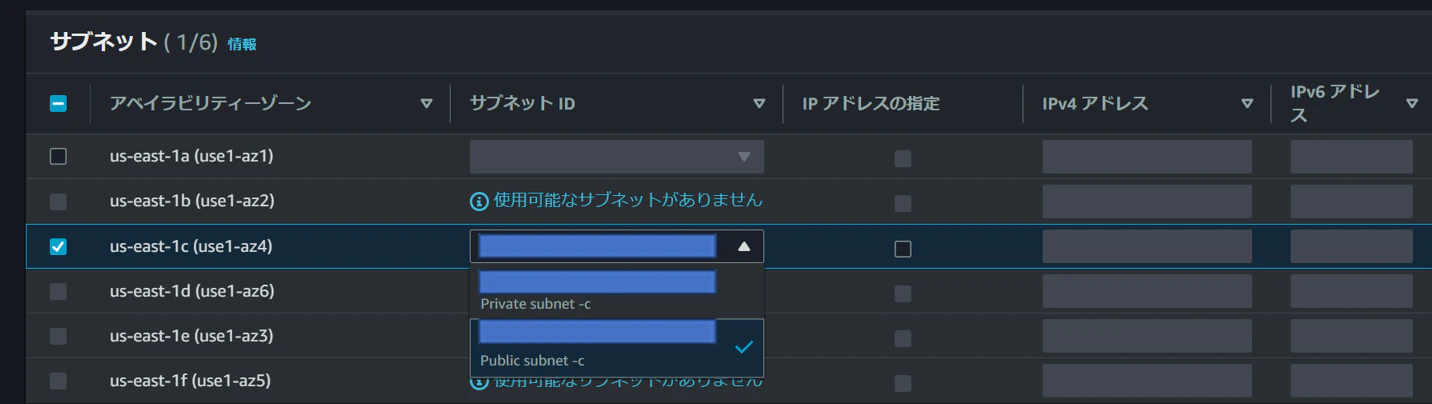

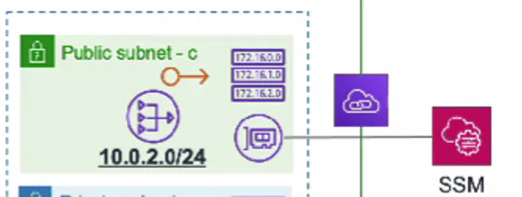

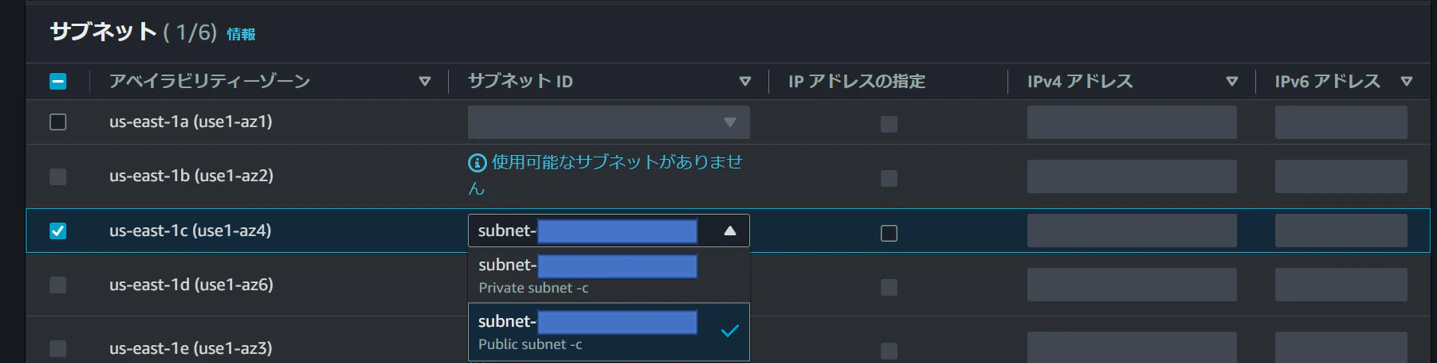

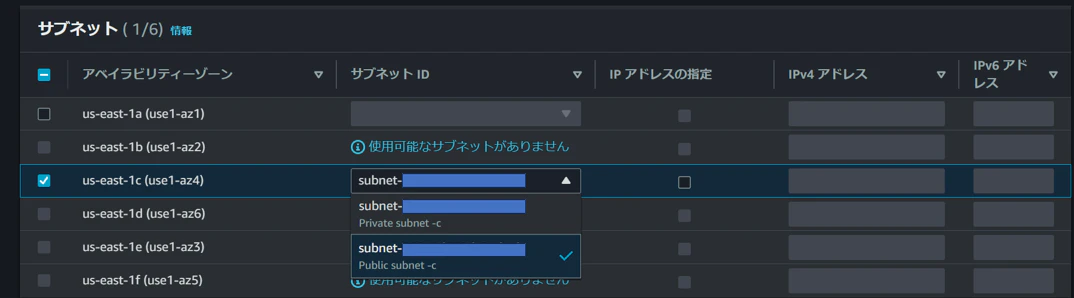

構成図を再確認し、Pub-cから外に接続することを確認する。
先程作成したセキュリティグループを選択する。
見づらい(笑)

２種類目
名前は、１種類目とは違う名前を付与する。
既存VPCを指定

３種類目

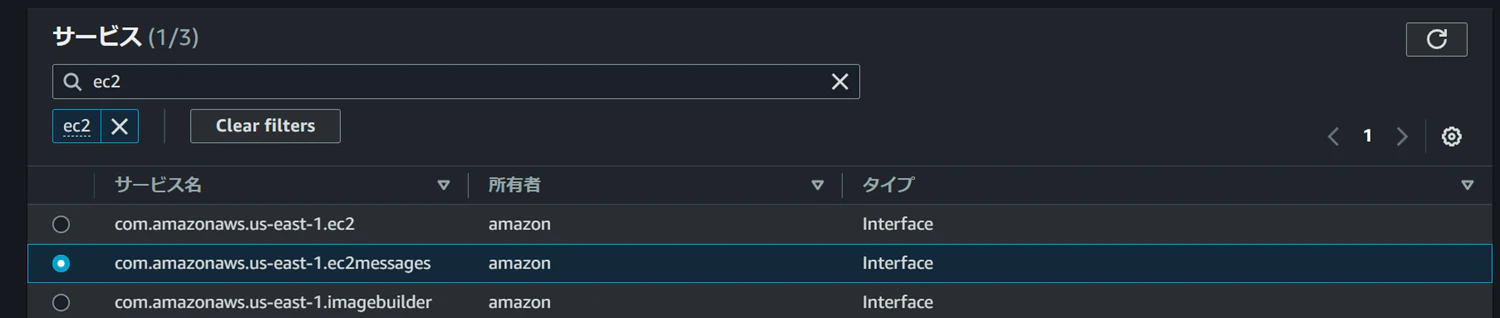

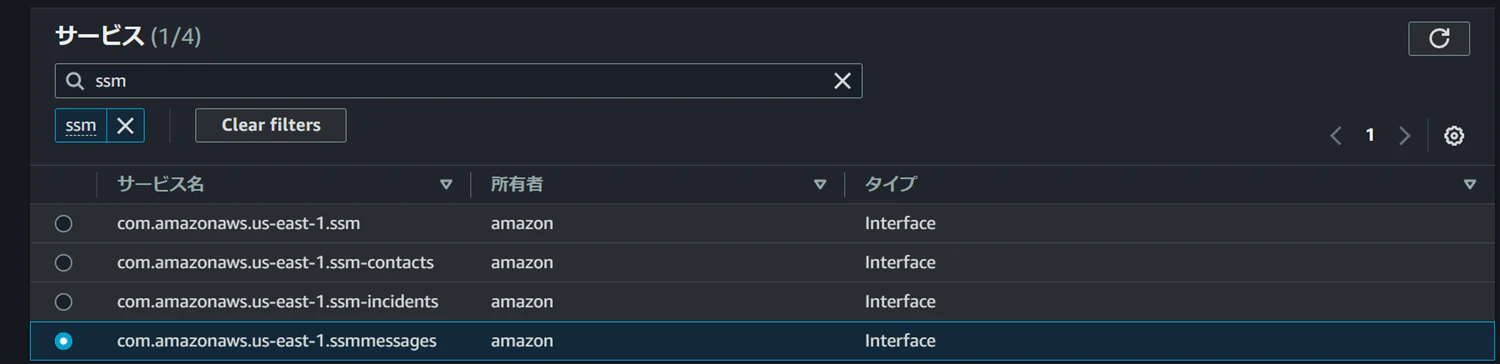

EC2で検索

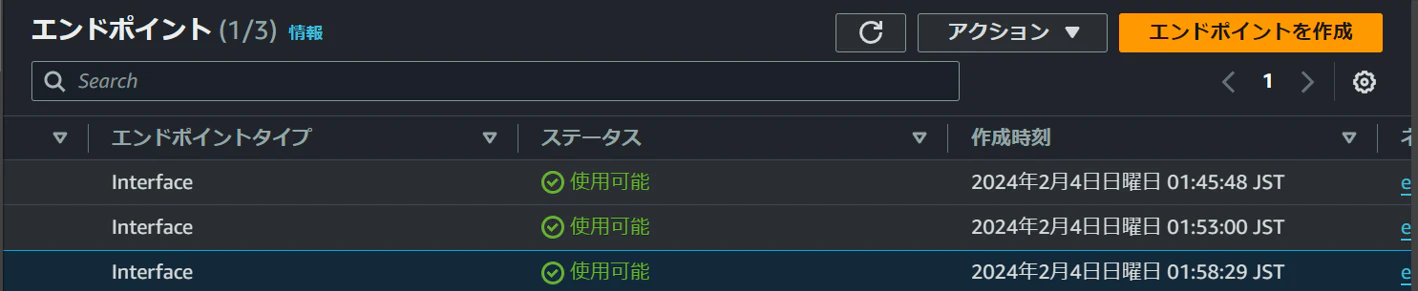

必要な３種類の設定ができましたー

蛇足：
VPCエンドポイントを作成する際のコンソールに「サービス」とだけ書かれていてもわからんです（泣）

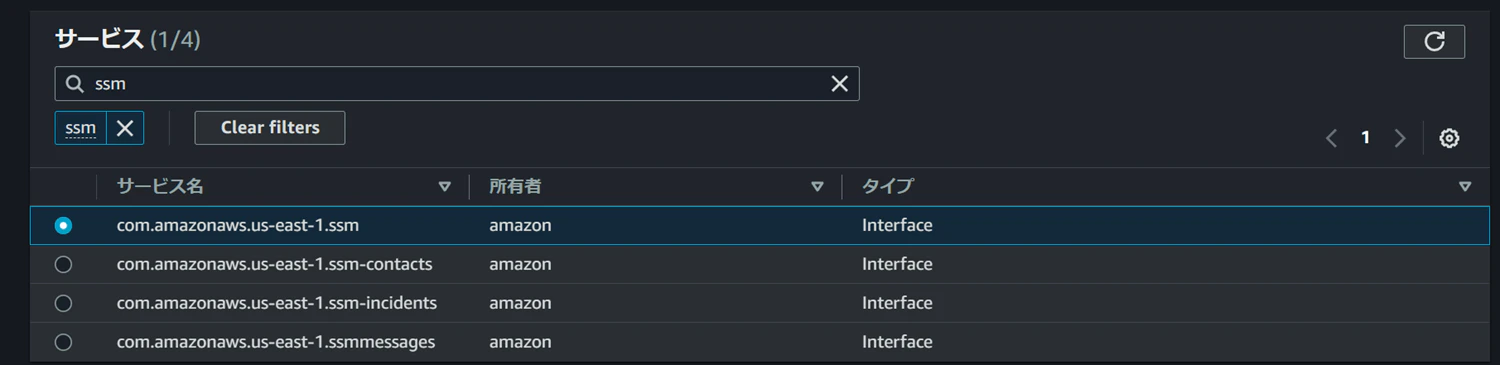

なので調べた結果はというと、外と接続する上で必要な「サービス」を受ける必要があるのです。amazonが提供してくれている「ssm（接続許可）」や「ssmmessages（セッションの設定・削除）」、「ec2messages（Systems Managerの呼出）」といったサービスを受けることで、接続できるので、設定するのです。
公式サイト：
https://docs.aws.amazon.com/ja_jp/systems-manager/latest/userguide/systems-manager-setting-up-messageAPIs.html

またまた、ここでふと、今の設定であるとPubにはデフォルトルートが設定されているので、IGWからとPrivateLink（今設定しているエンドポイント。）からの２つのルートで外に繋がる手段があるのではと考えたため、Pubのデフォルトルートを消し去ります。
そうすることで、PrivateLinkがちゃんと機能しているか正確に確認できるという考えです(p_-)
ここでデフォルトルートを消した後に、SSMに接続して疎通確認を致します。

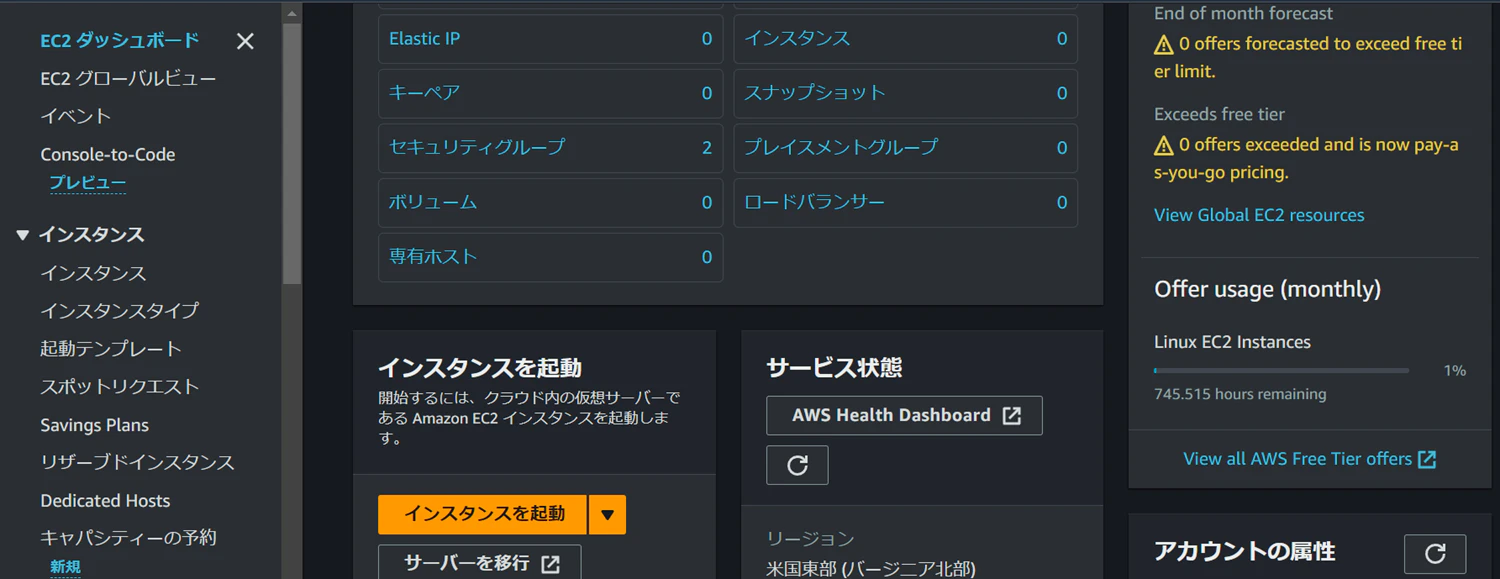

EC2に移動します。
いけたー！

VPC外サービスへの接続方法２（ゲートウェイ型）

次はゲートウェイ型、つまりルーティングで外に繋ぎます。料金も無料！S3とDynamoDBで使用可能！

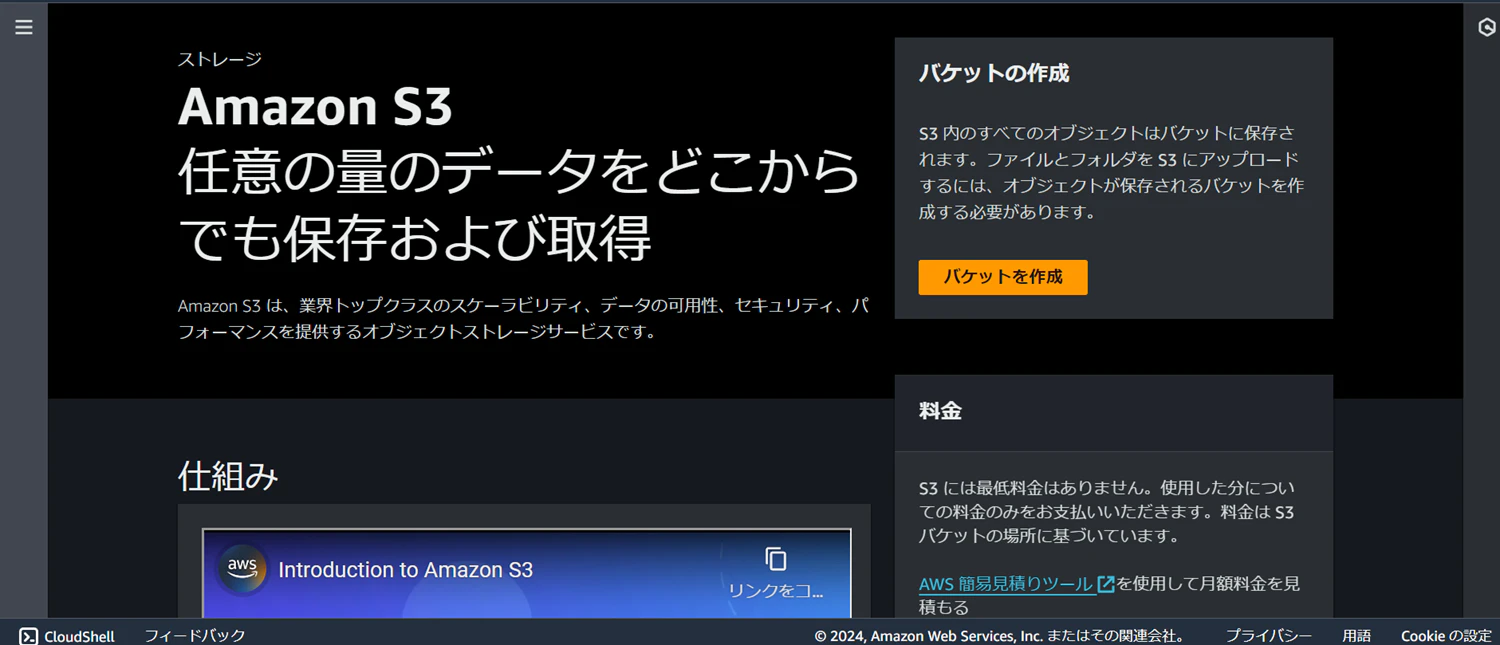

準備１　S3を作成

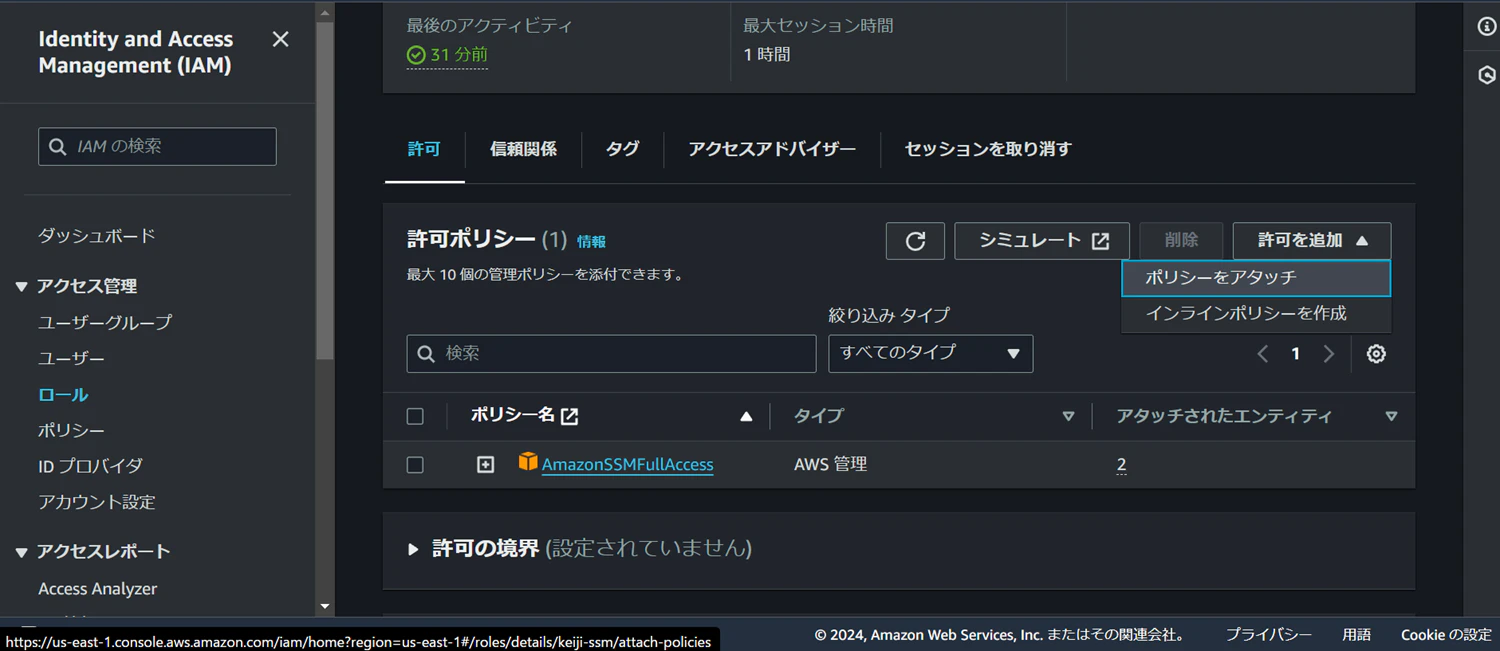

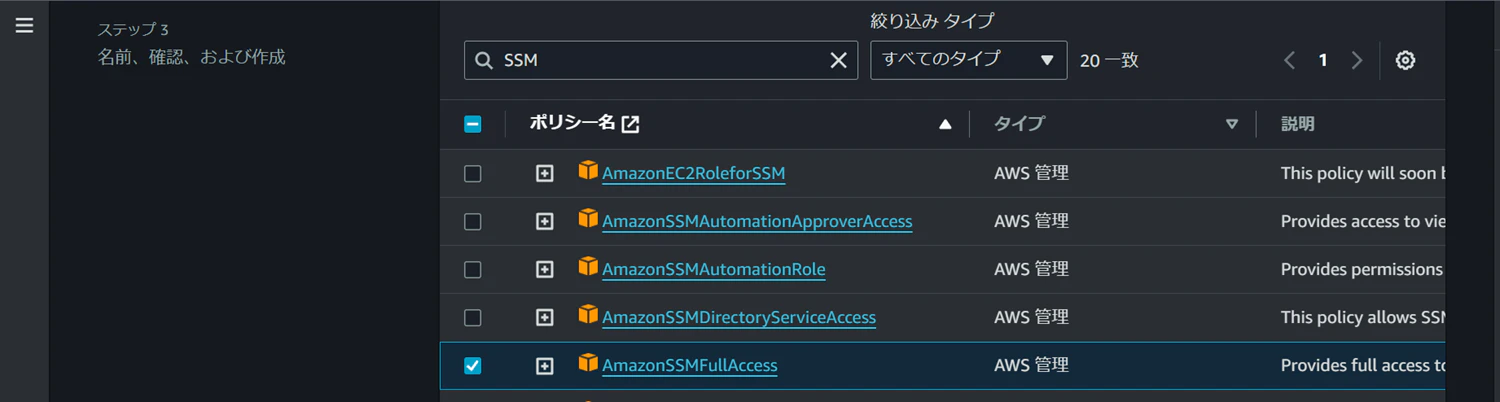

準備２　既にあるIAMロールにポリシーを追加する。

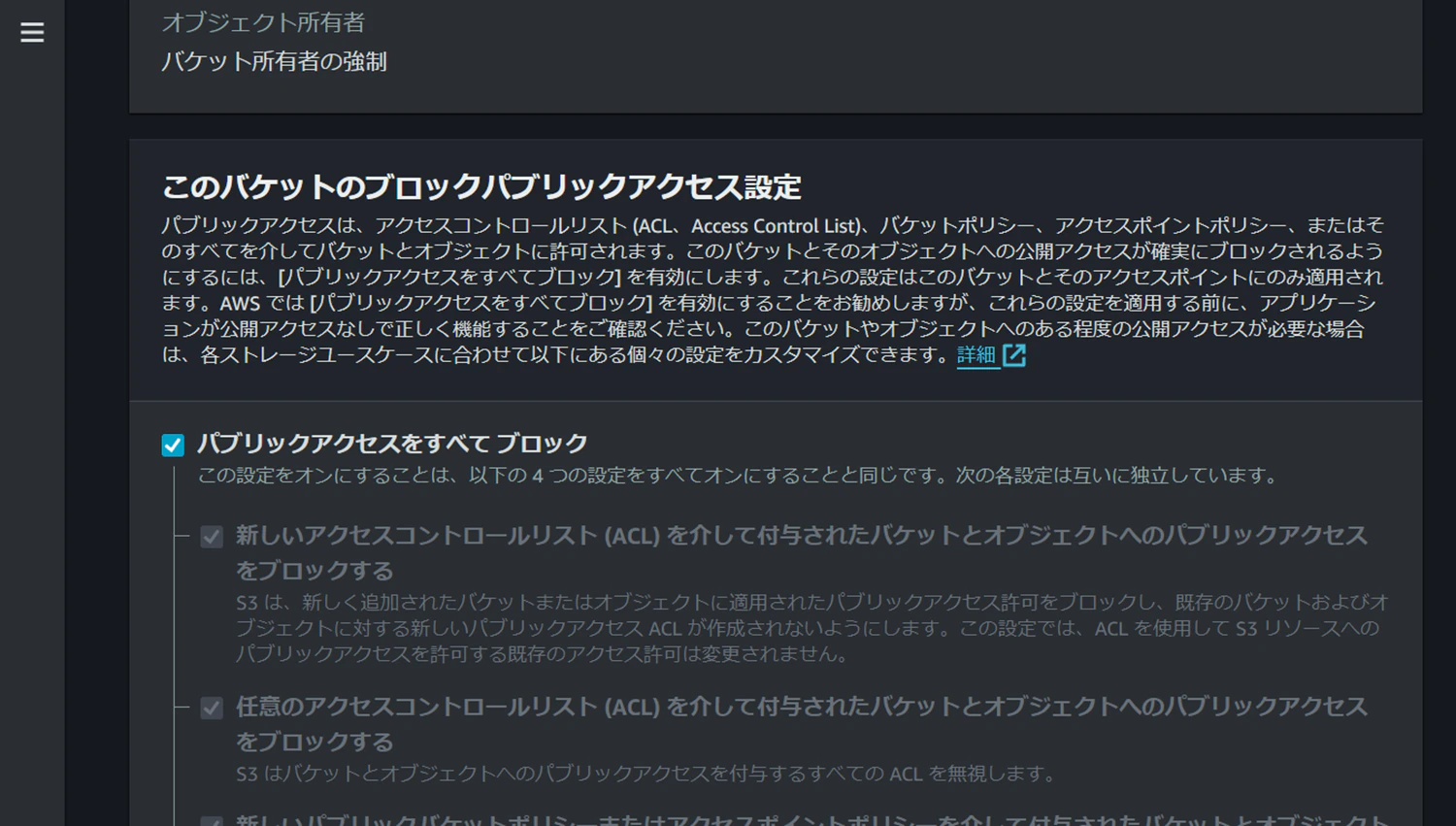

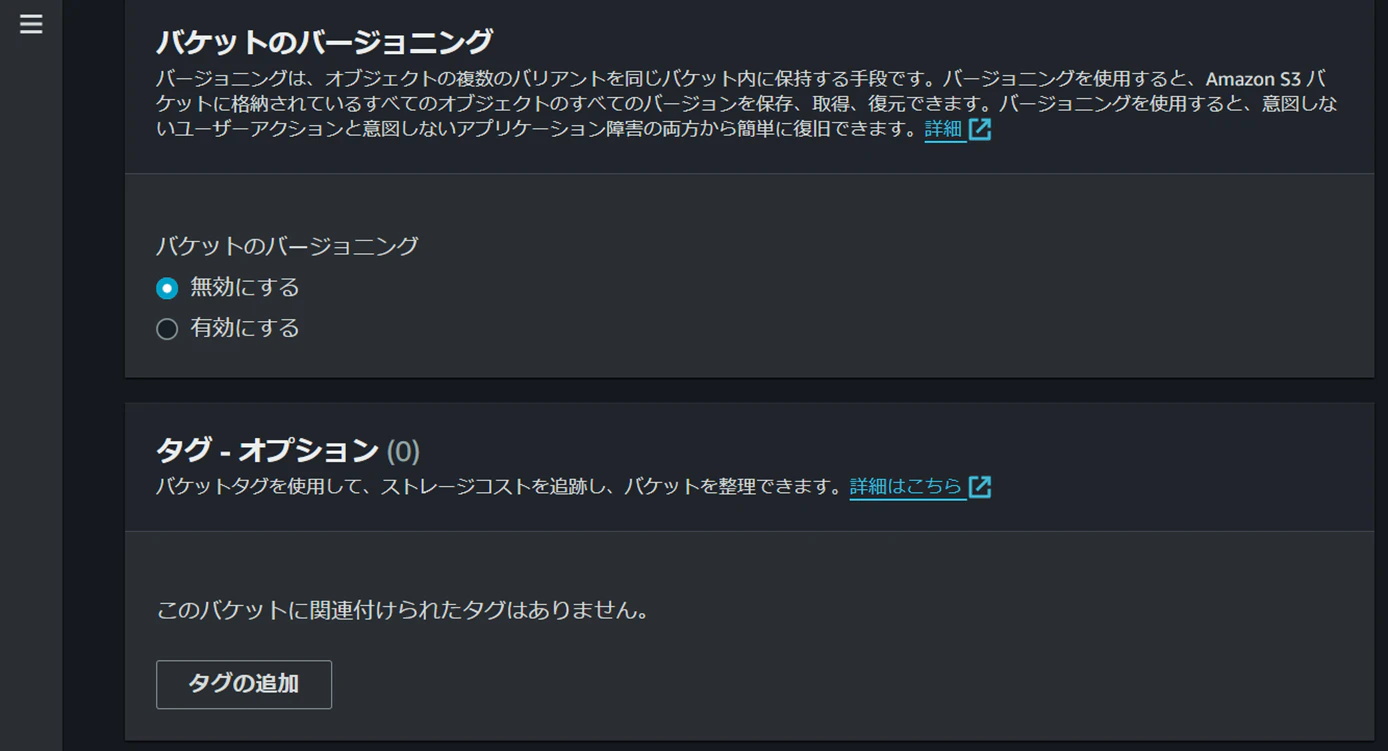

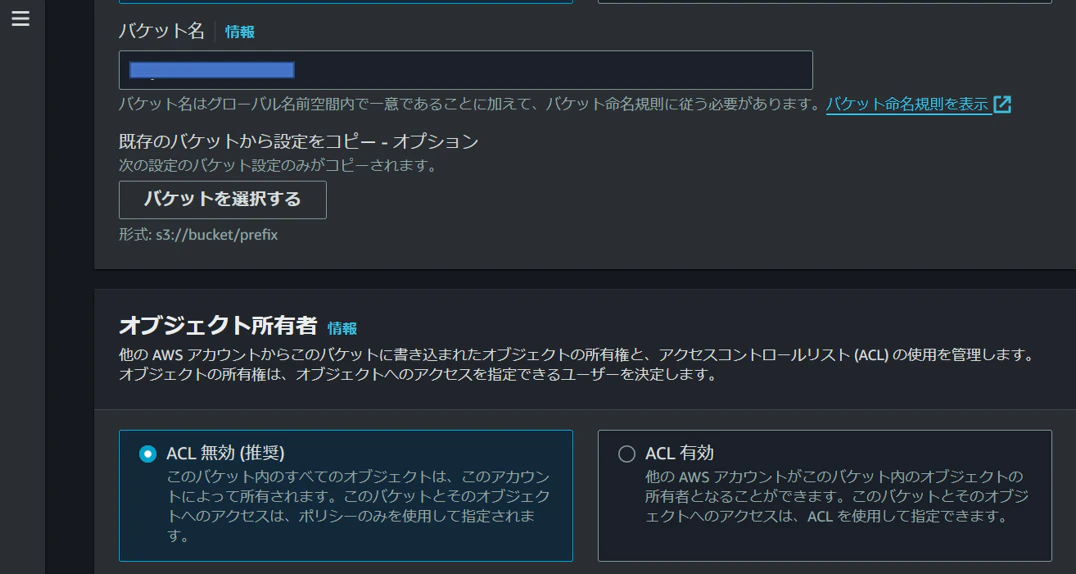

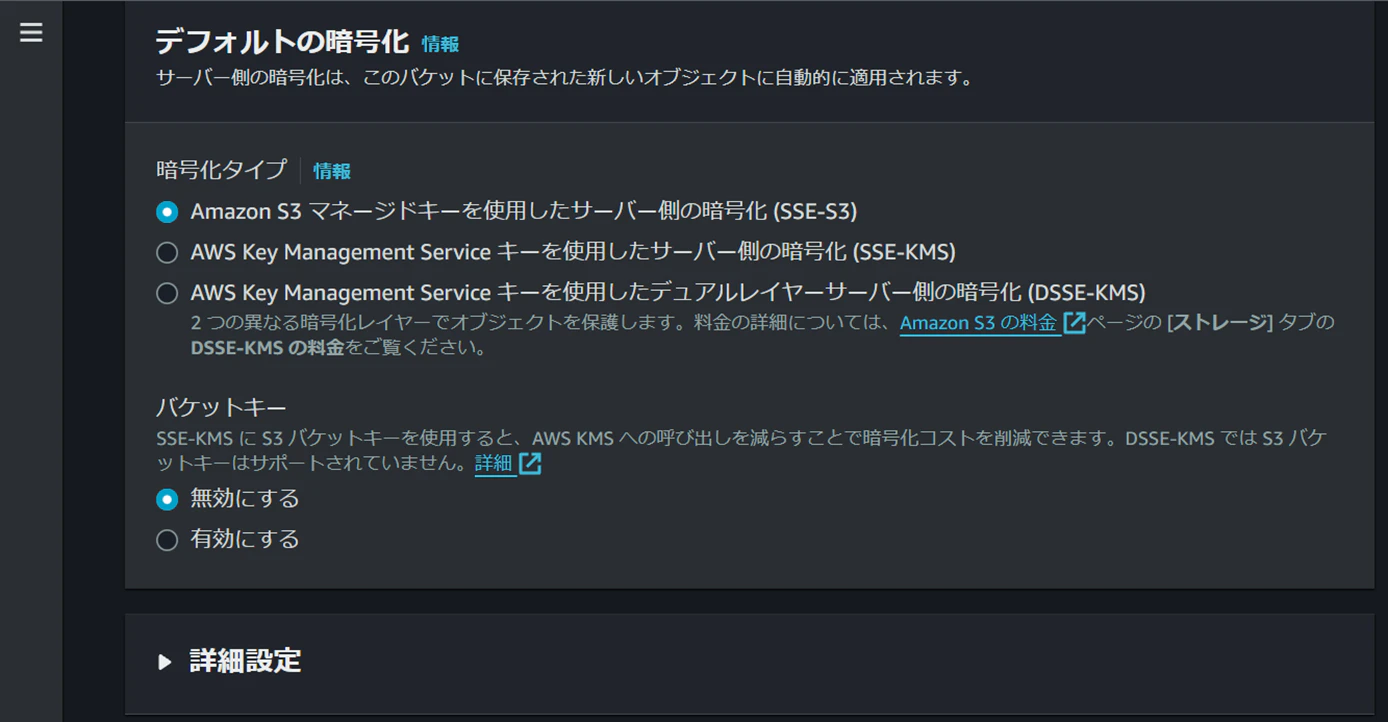

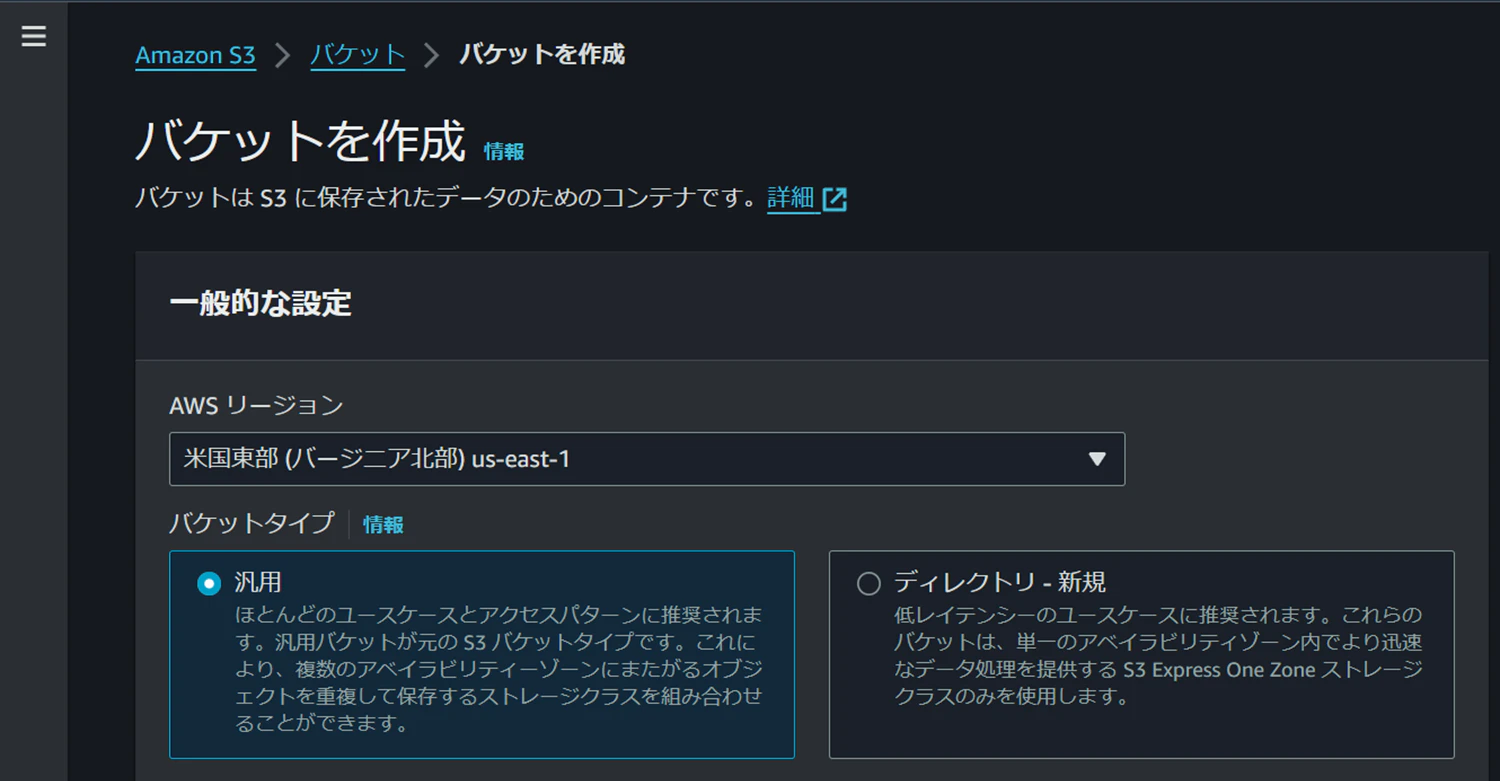

S3作成開始！
バケット名はお好みで。一意である必要がある。

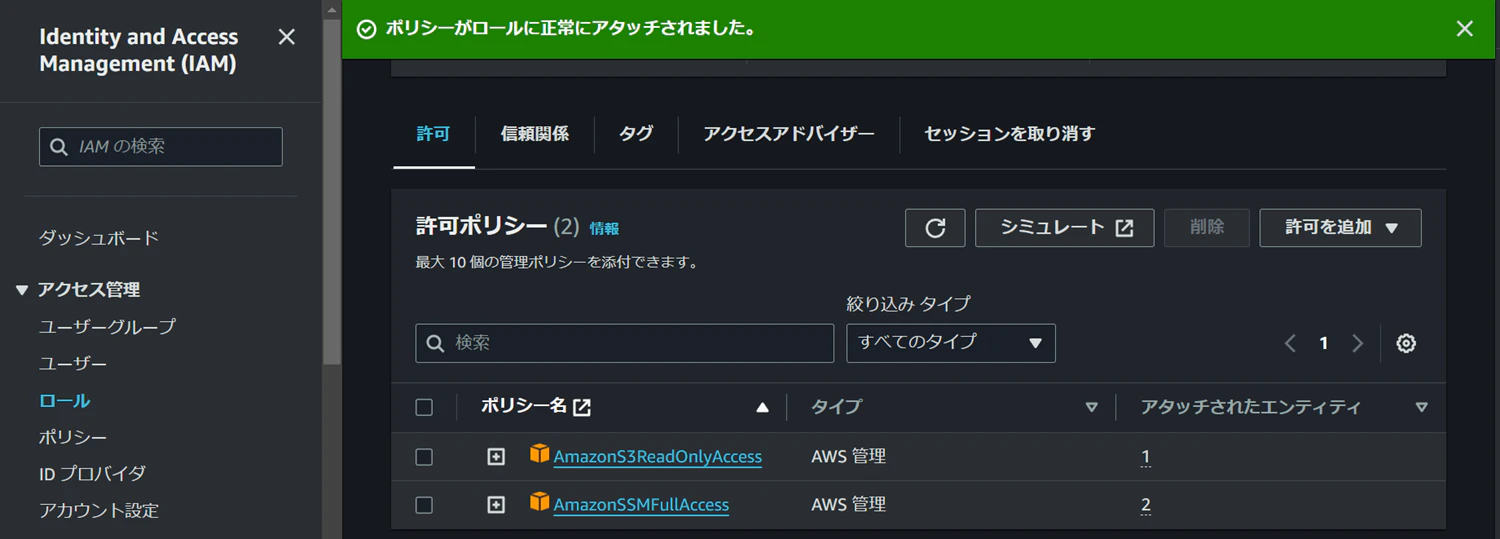

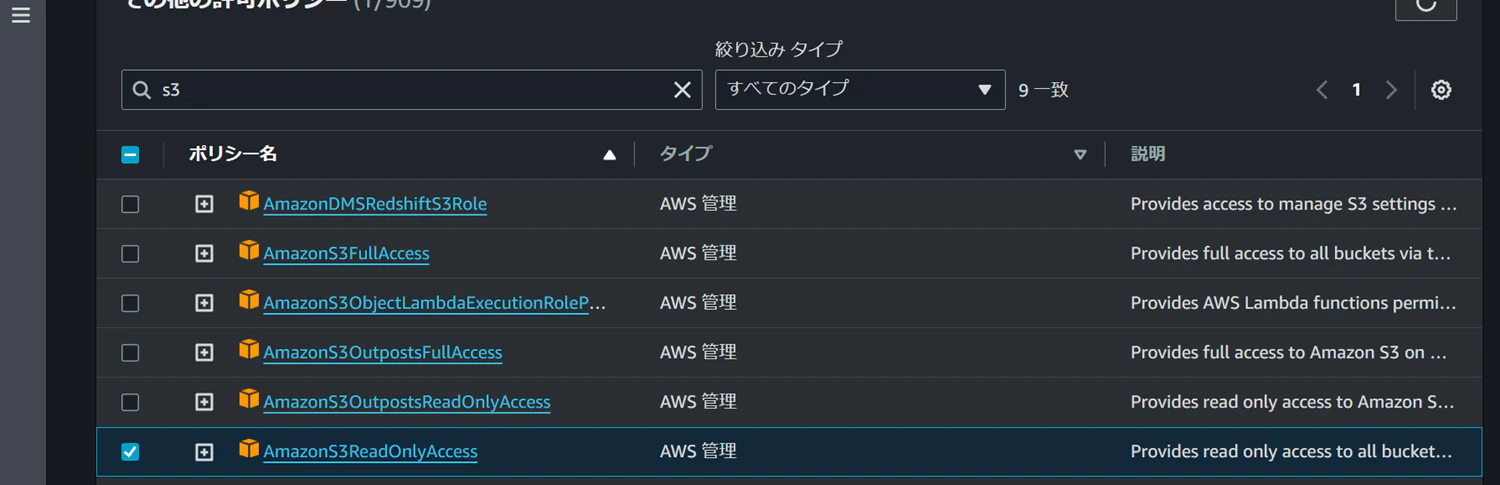

既に存在するIAMロールにポリシーを追加する。

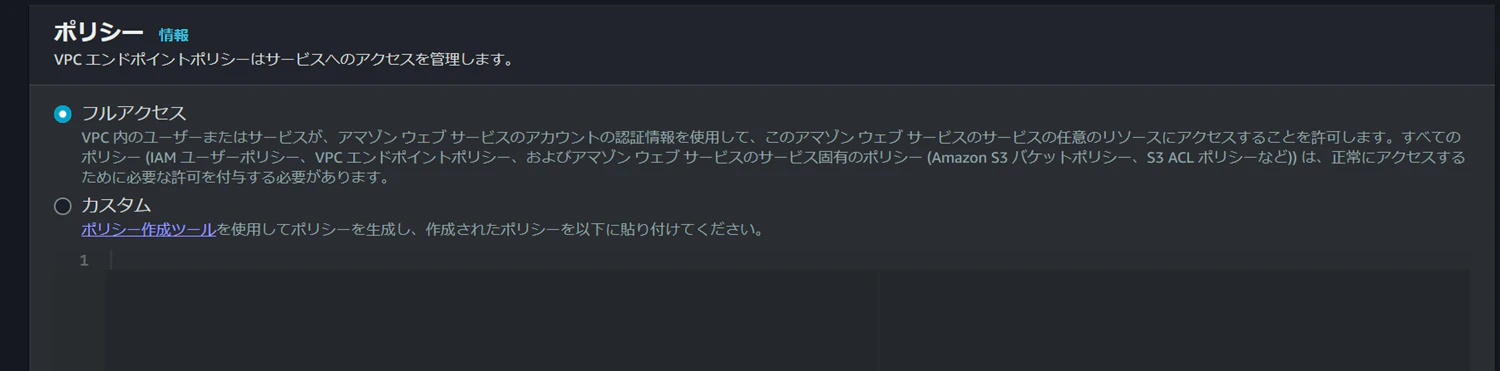

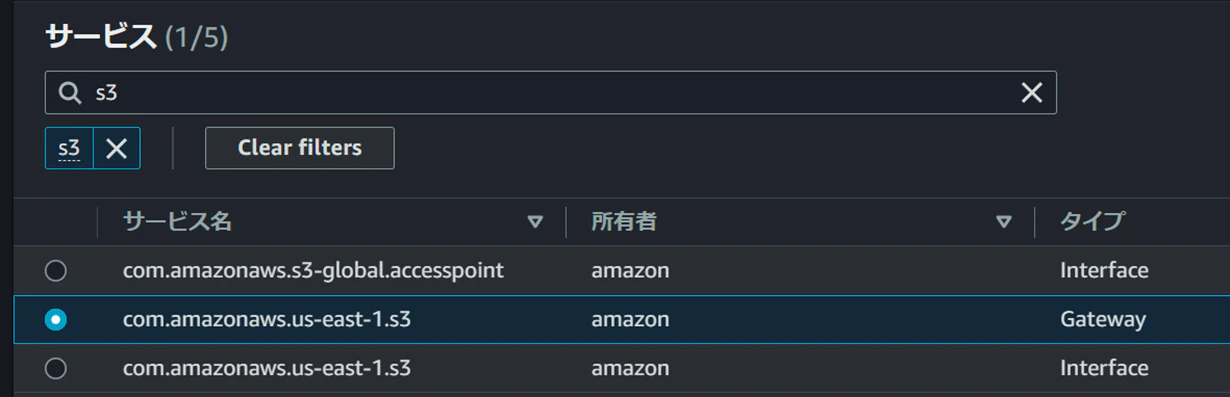

エンドポイントを追加していきます。

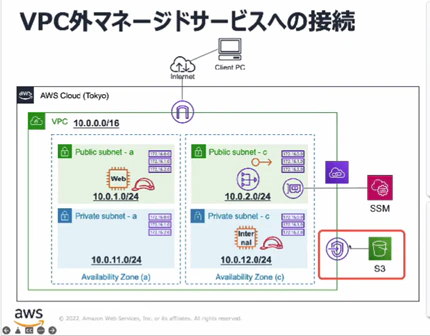

インターフェイス型ではサブネットに直接接続していましたが、ゲートウェイ型はルーティングで外と繋がります。
既存VPCを選択
これでEC2に移動し、SSMで接続することができれば、接続できています。
スクショ残していませんが（大泣）本記事のとおりすれば繋がりますｗ

後片付け

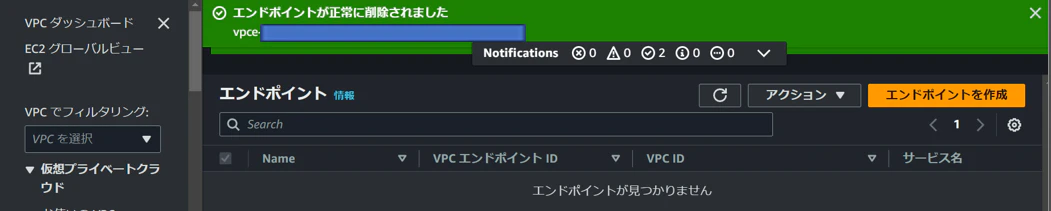

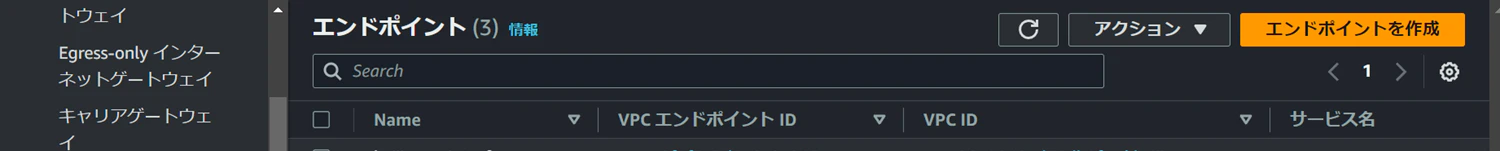

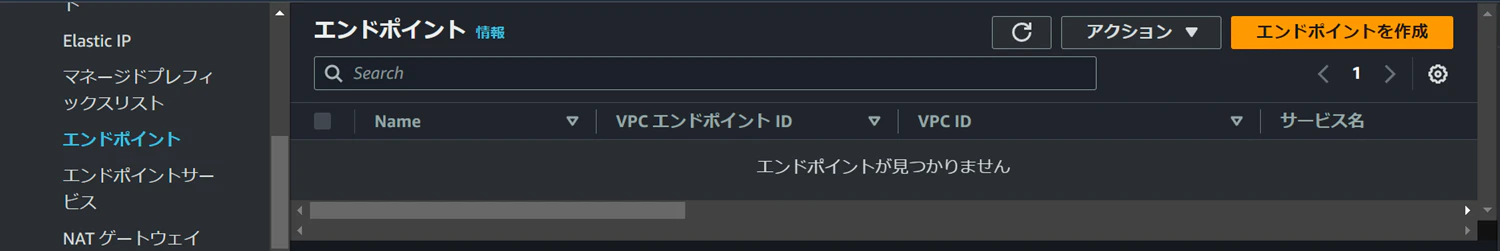

VPCの画面からエンドポイントを削除していきます。

S3削除

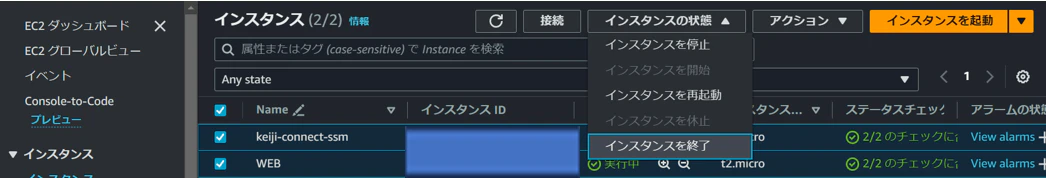

EC2削除
消えるまで多少時間がかかります。

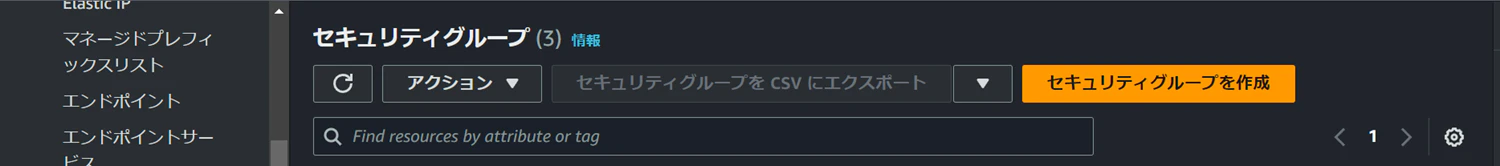

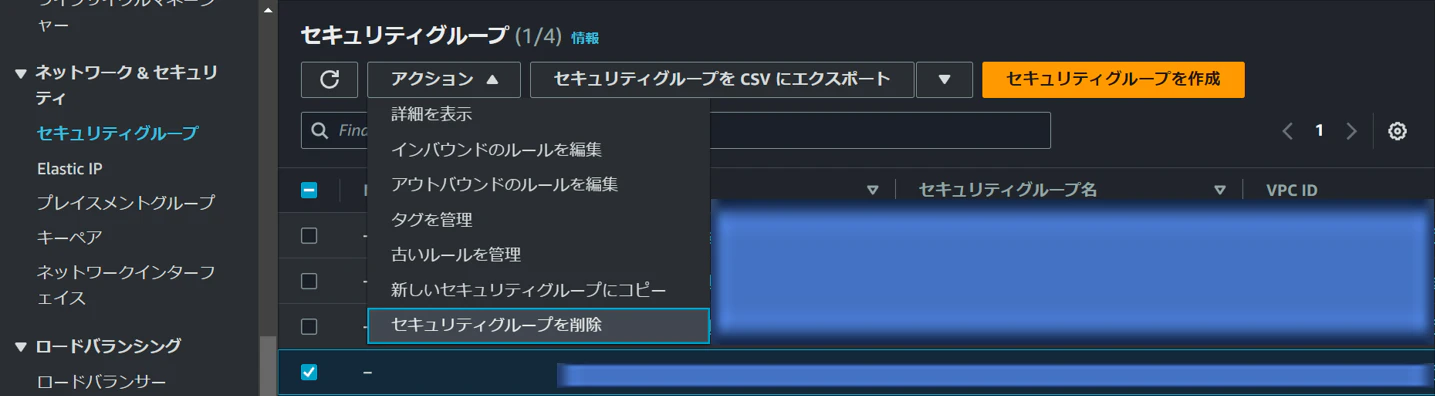

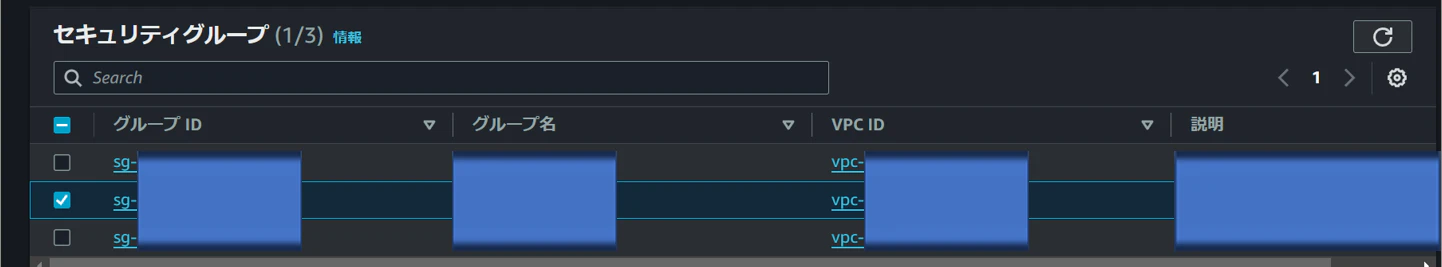

セキュリティグループの削除
デフォルト以外消します。

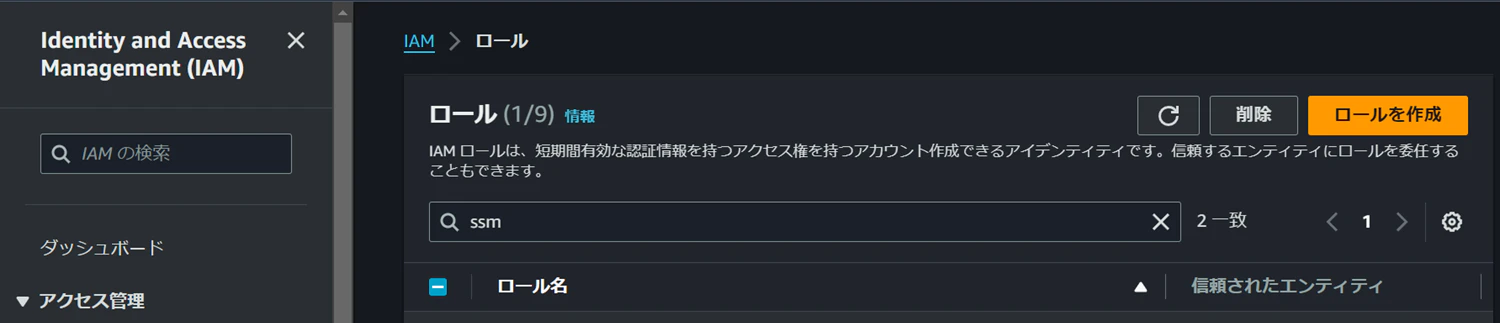

IAMロールもssmで検索をかけて削除

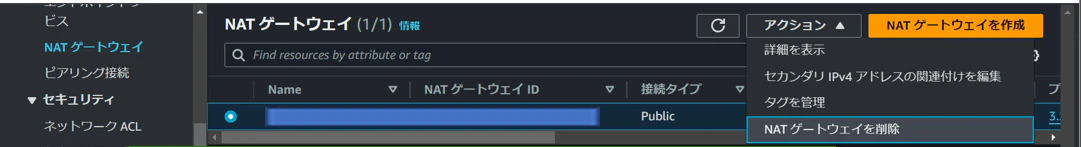

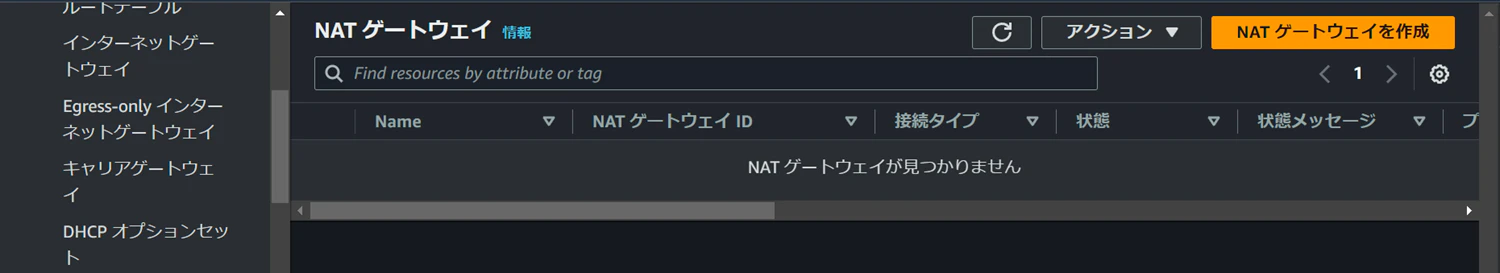

VPC画面に移動し、NATゲートウェイを削除

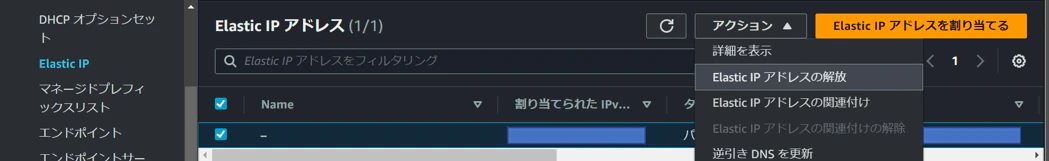

EIPを削除

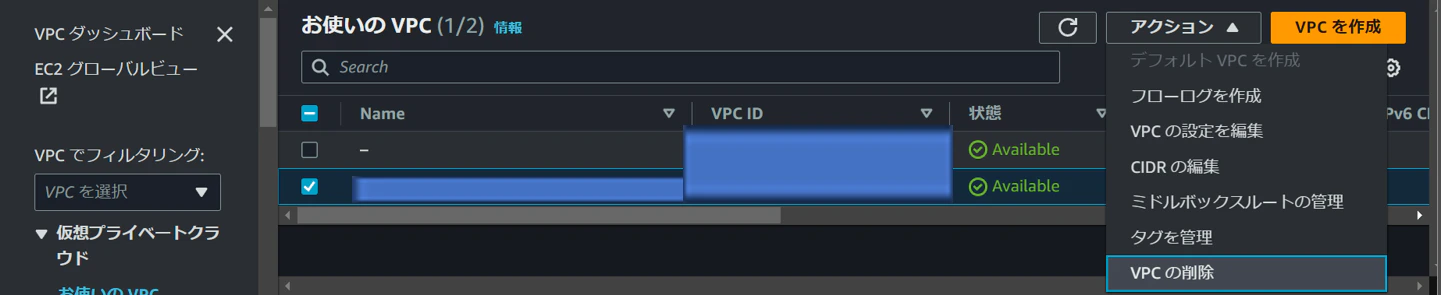

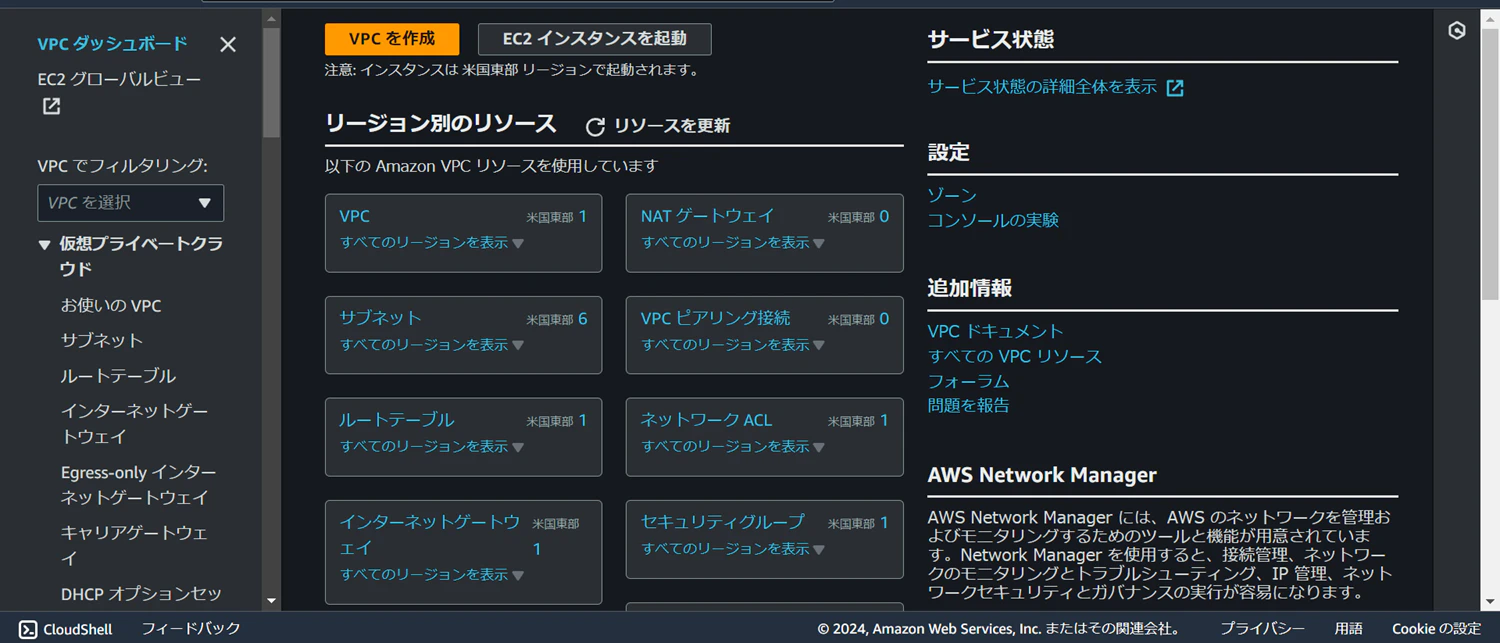

デフォルトを残しVPCを削除
後片付け完了！

結果

勉強になりました。コンソールの使い方や、一部ではありますが、サービスに触れて理解が深まりました。継続して学習します！
