今回学ぶこと
・karate clubについて
・中心性について
・グラフの分割
#ネットワーク分析の実践
##karate club
・このデータセットは、米国のある大学の__空手クラブの交友関係__を示したものである。これを使って、__中心人物の特定__や__コミュニティの抽出__などの様々なネットワーク分析が行える。
・Chapter1で扱った__networkx__では、__「nx_karate_club_graph()」とするだけで、このデータセットを呼び出すことができる。また、この描画も今までにやった方法で行える。
・また、この頂点は「属性」を有している。ここでいう属性は、大学の__2つのクラブ(club)を表している。例えば「G.node[18]['club']」とすると「Officer」と__出力され、他の頂点についてもみると「Mr. Hi」__と出力されるものもある。以下のコードでは、この2つの属性ごとに頂点を色分けしたものである。
##中心人物を見つける
・直感的な理解の通り、グラフの辺は、頂点同士に繋がりがある__ことを示す。社会ネットワークの例で言えば、人間関係のグラフにおいて、各頂点がその組織を構成する人間であるとすると、頂点AとBを結ぶ辺は、AさんとBさんの間に何らかのつながりがあることを示す。
・各頂点がネットワークの__構造上どれぐらい有利な状態であると言えるか__という指標を数値化したものが「中心性」__である。人間関係の例で言えば、__より多くの人と繋がりを持った方が有利__であるといえ、また、多くのつながりを持った人と繋がることも有利__であると言える。
・中心性の一つとして、「固有ベクトル中心性」がある。グラフGにおける固有中心性は「nx.eigenvector_centrality_numpy(G)」__で取得できる。この値が大きいほど重要度が高いということになる。以下では、karate clubにおける固有ベクトル中心性を算出している。
・コード
・結果
##媒介中心性
・ここでは、固有ベクトル中心性とは別の中心性を見ていく。また、ここでいう__「経路」__は全て最短経路を示すこととする。
・人間関係の例で、AさんとBさんは直接のつながりはないが、他の人物を経由することで__つながりが見出せる場合を考える。すなわち、頂点AからBへの経路が存在する場合である。この場合、経路上に存在する頂点は、AさんからBさんへの__情報伝達の役割を担っている__といえ、この「情報伝達の役割を持った頂点」を有利な状態と考えて定義された中心性が「媒介中心性」と呼ばれるものである。この値が高いほど、より多くの情報伝達の役割を担っていると言える。
・グラフGにおける媒介中心性は「nx.communicability_betweenness_centrality(G)」__で求められる。
・コード
・結果
##最も中心性が高い頂点を求める
・karate clubで__最も中心性の高い頂点を求める__。求め方は、固有ベクトル中心性、あるいは媒介中心性をリストと見て、その中の__最大値を取れば良い__。具体的には、以下の通り。
##中心性の大きさに応じて頂点の大きさも変える
・頂点の大きさ__を、中心性の大きさに応じて大きくするということを行う。頂点の大きさは、「nx.draw_networkx()」の引数で「node_size」__を指定することで変更できる。以下では、それぞれの頂点の媒介中心性の値（size）に10000をかけることで、そのままnode_sizeとしている。
・コード
・結果
#グラフの分割
##連結成分
・グラフをいくつかのグループに分ける__ことを考える。この時のそれぞれのグループのことを「サブグループ」という。このようにグラフが分割される時、サブグループを__連結成分__ともいう。「nx.connected_component_subgraphs(G)」__とすることで、それぞれの連結成分が返される。
##クリーク
・前項でおこなったグラフの分割は、連結成分があることが前提であったため、これがない場合、すなわち__全結合グラフ__である時は、グラフの__密度__に注目して分割していく。頂点の個数をn、辺の個数をmとすると、有向グラフの時は$\frac{m}{n(n-1)}$、無向グラフの時は$\frac{2m}{n(n-1)}$で算出することができる。
・__頂点が3つ以上__あり、かつ__密度が1（最大）であるサブグラフのことを「クリーク」__という。以下のグラフは、頂点が3つ以上あり、全ての頂点が、他の全ての頂点と辺で繋がっているので、クリークであると言える。

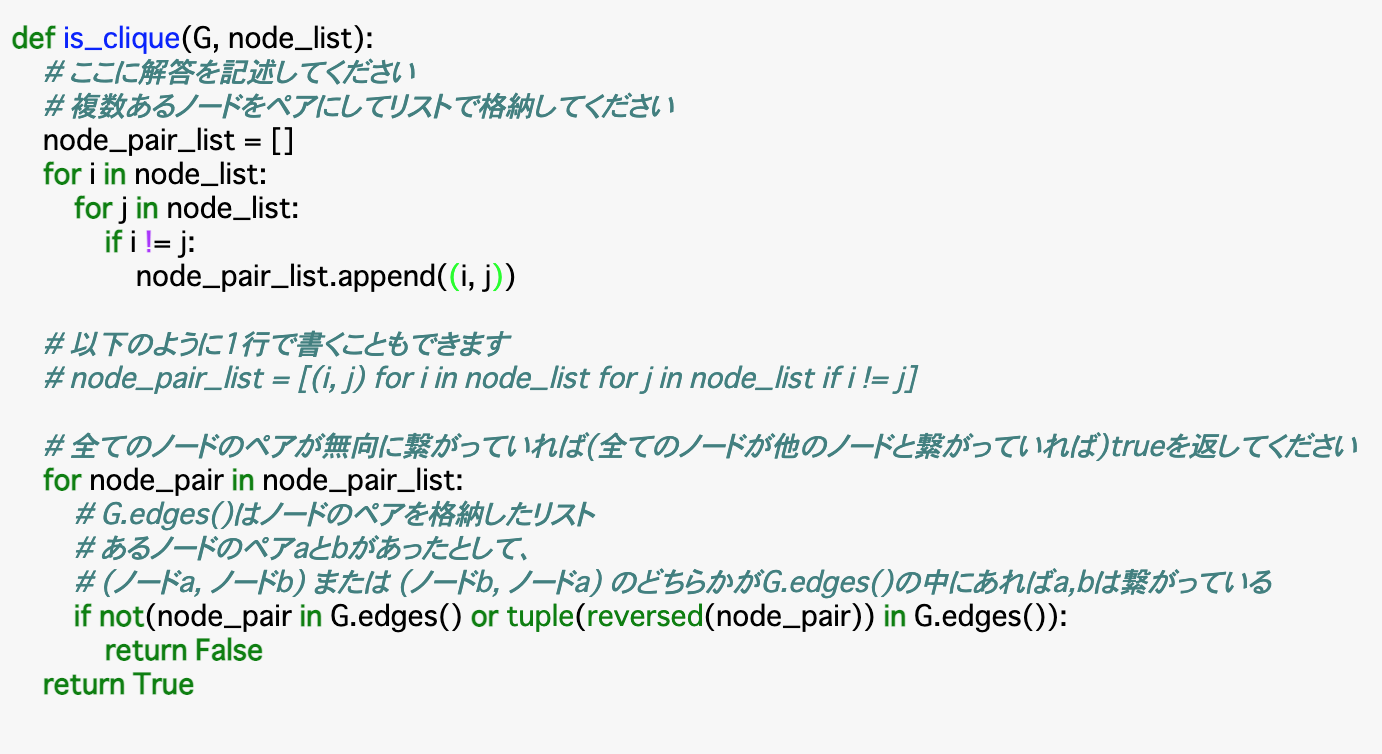

・また、以下では、グラフGと、そのグラフの任意の3つの頂点のリストを引数とし、その3つの点がクリークを形成するかを判定する関数__「is_clique()」である。
・まずは3つの頂点をそれぞれペアにして、リストに格納する。渡された3点のうち2つをiとjとし、それぞれ同じものでなければ(i,j)としてnode_pair_listに格納する。
・そらにこのそれぞれのペアについて、(頂点A,頂点B)あるいは(頂点B,頂点A)のどちらかのペアが、グラフの辺「G.edges()」の中にあれば、「AとBは繋がっている」__ということができ、全てのペアについて「繋がっている」判定がなされた時は、クリークが形成されるとしてTrueを返す。
##n-クリーク
・前項でクリークについて学んだが、実際のグラフでクリークが形成されることはあまりない。クリークの条件は、言い換えれば__「サブグラフに含まれる全ての頂点間の距離」が「1」であるもの__を指すので、この条件を緩くして、__「距離の最大値がn以下である」ものを「n-クリーク」と呼ぶ。
・以下は、頂点のリストと「n」、最短距離が与えられた時、与えられた頂点がn-クリークを形成するかを判定する関数「is_n_clique()」__である。判定するには、__距離の最大値__を求めれば良いので、各頂点i,jについての距離__dist[i][j]の最大値がn以下__だったらTrueを返すようにすれば良い。
##クラスタリング
・ネットワーク分析における__クラスタリング__は、グラフ理論を用いた分析手法を指す。具体的には、連結されたグラフを__いくつかのサブグラフに分割する操作のこと__を__クラスタリング__という。また、この時のサブグラフを__コミュニティ__という。
・ネットワークにおけるクラスタリングのメリットとして、大規模なネットワーク構造でも、__自動でノードの分類ができる__ことが挙げられる。また、具体的な活用例として、SNSの個々のアカウントをノード（頂点）としてクラスタリングを行うことで、個人に最も適した広告やレコメンドなどを行うことが可能になる。

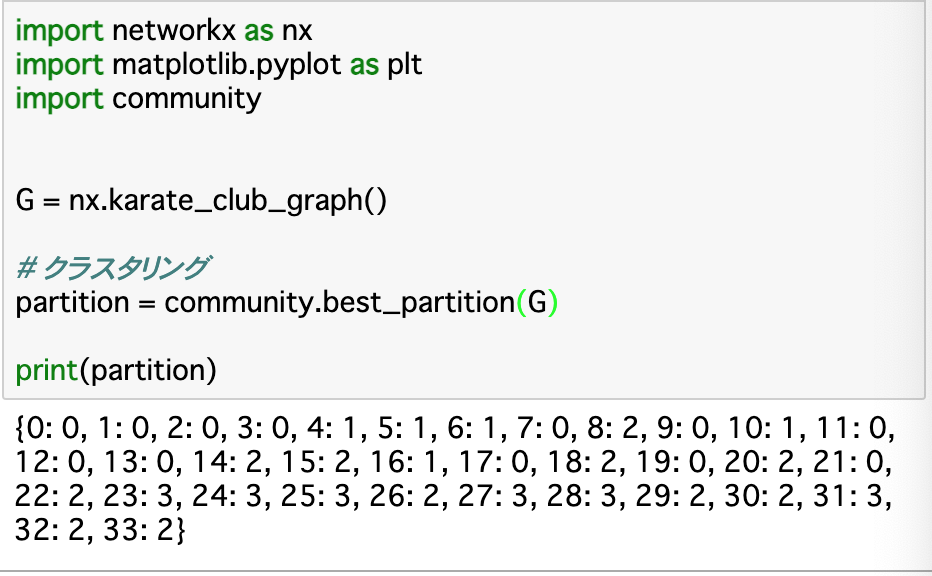

・networkxでは、__community__モジュールの__best_partition()__を利用することでクラスタリングが行える。以下ではそれを実行している。各ノードと、何番目のコミュニティに属するかが辞書型で渡されている。
・コード
##コミュニティごとに色分けする
・前項で算出した__「partition」__の値は、属するコミュニティ__を示すので、partitionの値が同じもの同士で色分けすることで、属するコミュニティをわかりやすく可視化する。以下ではこれをおこなっているが、各色について、引数の「cmap」では「plt.cm.RdYlBu」__で指定している。これは、__ランダムに色を変化させるもの__で、振り分けられる色は__発散的__になっている。今回は頂点番号が1桁のものと2桁のもので色分けしている。その場合、__node_color__には__これを満たす条件式__を指定する。
・コード
・結果
##モジュラリティ指標
・ここでは、__「良い分割」__を評価する手法を紹介する。「良い分割」とは、各コミュニティ内の結びつきが強く、コミュニティ同士の結びつきは弱い__ものとなるような分割である。この指標となるのが「モジュラリティ指標」である。これは「community.modularity(partition,G)」__で求められる。この値が高いほど良い分割であると言える。
・以下では、ここまでの分割手法「community.best_partitionによる分割」と「頂点番号による分割」のモジュラリティ指標を算出している。
#まとめ
・データセット__「karateclub」を呼び出すには「nx.karate_club_graph()」とすれば良い。
・ネットワーク上で頂点がどれくらい有利であるかを示すのが__中心性__である。人間関係では、より多くのつながりを持っていたり、つながりを持った人とつながることで中心性が高いとみなされる。中心性は「固有ベクトル中心性」「媒介中心性」__がある。
・グラフをいくつかのグループに分けるとき、分けられたそれぞれのグループを__サブグループ（連結成分）という。また、全ての頂点がつながっているサブグラフを__クリーク__という。また、このサブグラフに分割することを__クラスタリング__ということもあり、この時のサブグラフを__コミュニティ__という。また、このコミュニティの分割を評価する指標となるのが「モジュラリティ指標」__である。
