【React】react-three-fibarで3D表現をする

Last updated at Posted at 2021-09-17

概要

Three.jsのReact用ライブラリ react-three-fibar を使用して、簡単な3D表現を実装します。

output(video-cutter-js.com) (1).gif

公式ドキュメント

react-three-fibarは、Three.jsのReact用パッケージで、ほぼ100%の互換性があります。 Three.jsのドキュメントはかなり充実しているので、react-three-fibarのドキュメントに載っていないことがあれば、そちらを参照しましょう。

環境

  • react - 17.0.2
  • typescript - 4.4.3
  • three - 0.132.2
  • react-three/fiber - 7.0.7
  • react-three/drei - 7.8.2

インストール

いつものように、プロジェクトフォルダを用意してcreate-react-appでプロジェクトを作成します。

cmd
npx create-react-app . --template typescript --use-npm

必要なパッケージをインストールします。

cmd
npm i three @react-three/fiber @react-three/drei
npm i -D @types/three

react-three/dreiは、react-three-fiberに対して便利なヘルパー関数を提供します。

実装

キャンバスの作成・オブジェクトの配置

import React, { VFC } from 'react';
import { DoubleSide } from 'three';
import { OrbitControls } from '@react-three/drei';
import { Canvas } from '@react-three/fiber';

export const ThreeDemo: VFC = () => {
    return (
        <Canvas camera={{ fov: 50, position: [0, 3, 10] }}>
            <Contents />
        </Canvas>
    )
}

const Contents: VFC = () => {
    return (
        <>
            {/* control */}
            <OrbitControls />

            {/* light */}
            <directionalLight position={[5, 5, 5]} />

            {/* box 1 */}
            <mesh position={[0, 2, 0]}>
                <boxGeometry args={[1, 1, 1]} />
                <meshPhongMaterial color="blue" />
            </mesh>

            {/* box 2 */}
            <mesh position={[1, 3, 2]} scale={0.5}>
                <boxGeometry args={[1, 1, 1]} />
                <meshPhongMaterial color="red" />
            </mesh>

            {/* floor */}
            <mesh position={[0, 0, 0]} rotation={[-Math.PI / 2, 0, 0]}>
                <planeGeometry args={[10, 10]} />
                <meshStandardMaterial color="#E5E5E5" side={DoubleSide} />
            </mesh>
        </>
    )
}

Canvas

視野角(fov)やカメラ位置(position)を設定します。ほかに背景色やDPRなどを設定できます。

OrbitControls

このコンポーネントを追加すると、マウスでカメラの回転、移動、ズームを行うことができます。
どれかしらの機能だけを使う/使わないの設定もできます。

directionalLight

ライトです。位置や強さ、色などを設定することができます。

オブジェクト

geometryではオブジェクトの形状を、materialでは色や材質を定義します。
それをmeshタグで囲います。meshでは、オブジェクトの位置や回転を定義します。

<mesh position={[0, 2, 0]}>
    <boxGeometry args={[1, 1, 1]} />
    <meshPhongMaterial color="blue" />
</mesh>

実装例では、Contentsコンポーネントを作成してCanvasタグの中で参照しています。 これは意図的にやっていて、Canvas内のコンポーネントでしか使用できないカスタムフックがあるためです。(後ほど紹介しています)


オブジェクト間に落ちる影も簡単に実装することができます。

import React, { VFC } from 'react';
import { DoubleSide } from 'three';
import { OrbitControls } from '@react-three/drei';
import { Canvas } from '@react-three/fiber';

export const ThreeDemo: VFC = () => {
    return (
        <Canvas camera={{ fov: 50, position: [0, 3, 10] }} shadows>
            <Contents />
        </Canvas>
    )
}

const Contents: VFC = () => {
    return (
        <>
            {/* control */}
            <OrbitControls />

            {/* light */}
            <directionalLight
                position={[5, 5, 5]}
                intensity={1} // 光の強さ
                shadow-mapSize-width={2048} // 描画精度
                shadow-mapSize-height={2048}
                castShadow
            />

            {/* box 1 */}
            <mesh position={[0, 2, 0]} castShadow receiveShadow>
                <boxGeometry args={[1, 1, 1]} />
                <meshPhongMaterial color="blue" />
            </mesh>

            {/* box 2 */}
            <mesh position={[1, 3, 2]} scale={0.5} castShadow receiveShadow>
                <boxGeometry args={[1, 1, 1]} />
                <meshPhongMaterial color="red" />
            </mesh>

            {/* floor */}
            <mesh position={[0, 0, 0]} rotation={[-Math.PI / 2, 0, 0]} receiveShadow>
                <planeGeometry args={[10, 10]} />
                <meshStandardMaterial color="#E5E5E5" side={DoubleSide} />
            </mesh>
        </>
    )
}

影を入れるためには、まずCanvasshadowsプロパティを追加します。

次に、lightやオブジェクトに、castShadowreceiveShadowを追加します。
castShadowは、それが影を他に落とすかの設定です。receiveShadowは、それが影を受けるかの設定です。
例えば、directionalLightは、影を他に落とすけど自分自身は影を受けないので、castShadowだけ設定します。boxオブジェクトは、影を他に落とすし自分自身も影を受けるので、castShadowreceiveShadowどちらも設定しています。

このため、Box1にはBox2の影が落ちていて、Box1自身も床に影を落としています。

影の解像度が低いときは、lightのshadow-mapSize-widthshadow-mapSize-heightで調整します。


オブジェクトの回転

import React, { useRef, VFC } from 'react';
import { DoubleSide } from 'three';
import { OrbitControls } from '@react-three/drei';
import { Canvas, useFrame } from '@react-three/fiber';

export const ThreeDemo: VFC = () => {
    return (
        <Canvas camera={{ fov: 50, position: [0, 3, 10] }} shadows>
            <Contents />
        </Canvas>
    )
}

const Contents: VFC = () => {
    const boxRef = useRef<any>(null)

    useFrame(({ clock }) => {
        const a = clock.getElapsedTime()
        boxRef.current.rotation.x = a * 1
        boxRef.current.rotation.y = a * 1
        boxRef.current.rotation.z = a * 0
    })

    return (
        <>
            {/* control */}
            ・・・

            {/* light */}
            ・・・

            {/* box 1 */}
            <mesh ref={boxRef} position={[0, 2, 0]} castShadow receiveShadow>
                <boxGeometry args={[1, 1, 1]} />
                <meshPhongMaterial color="blue" />
            </mesh>

            {/* box 2 */}
            <mesh position={[1, 3, 2]} scale={0.5} castShadow receiveShadow>
                <boxGeometry args={[1, 1, 1]} />
                <meshPhongMaterial color="red" />
            </mesh>

            {/* floor */}
            ・・・
        </>
    )
}

フレームアニメーションは、useFrameを使うことで実装できます。
Box1のmeshにboxRefを指定することで、Box1が回転します。

useFrameは、Canvas内のコンポーネントでのみ使用できます。

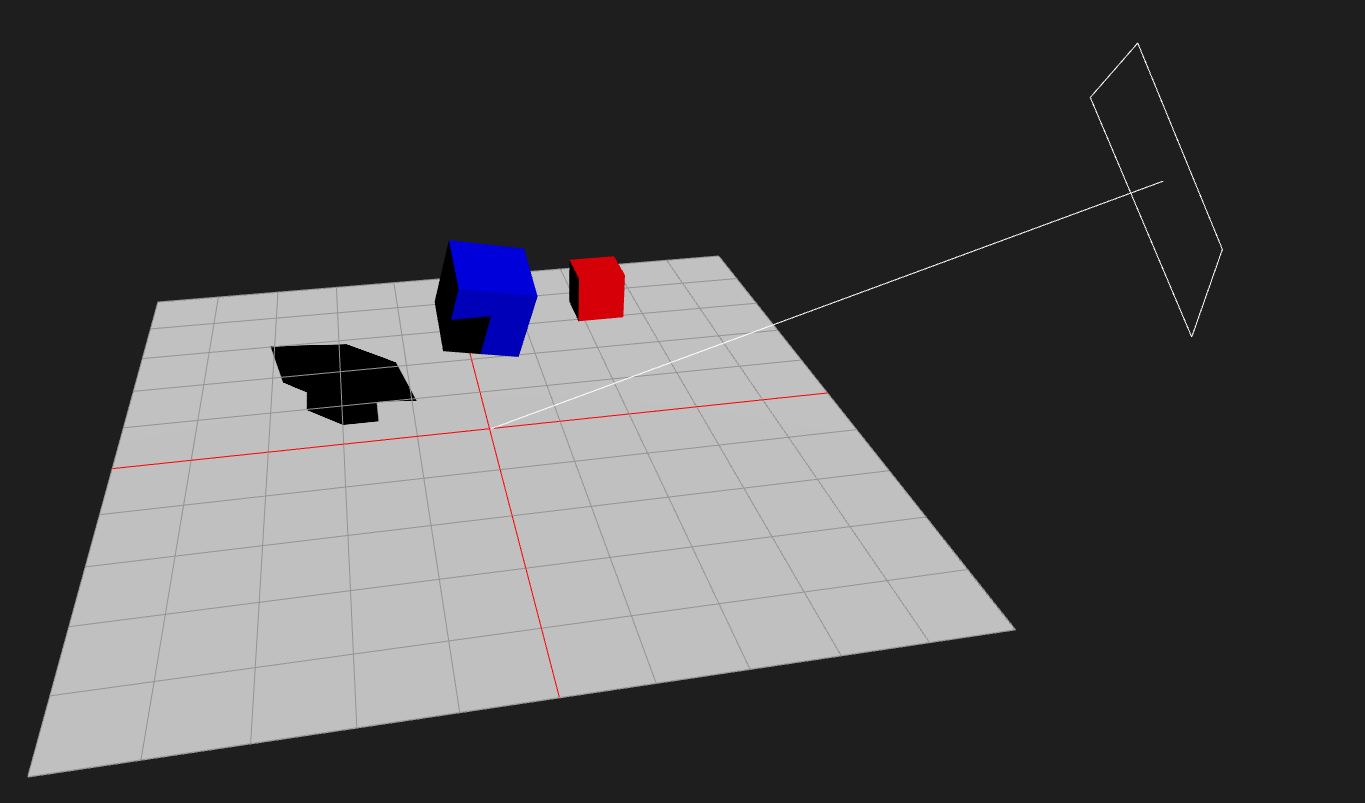

ヘルパーオブジェクト

Three.jsには、グリッドやライトを視覚化するためのヘルパーオブジェクトが用意されています。

import React, { useRef, VFC } from 'react';
import { DirectionalLightHelper, DoubleSide } from 'three';
import { OrbitControls, useHelper } from '@react-three/drei';
import { Canvas, useFrame } from '@react-three/fiber';

export const ThreeDemo: VFC = () => {
    return (
        <Canvas camera={{ fov: 50, position: [0, 3, 10] }} shadows>
            <Contents />
        </Canvas>
    )
}

const Contents: VFC = () => {
    const lightRef = useRef()
    useHelper(lightRef, DirectionalLightHelper)

    ・・・

    return (
        <>
            {/* control */}
            ・・・

            {/* light */}
            <directionalLight
                ref={lightRef}
                position={[5, 5, 5]}
                intensity={1} // 光の強さ
                shadow-mapSize-width={2048} // 描画精度
                shadow-mapSize-height={2048}
                castShadow
            />

            {/* box 1 */}
            ・・・

            {/* box 2 */}
            ・・・

            {/* floor */}
            ・・・

            {/* grid */}
            <gridHelper position={[0, 0.01, 0]} args={[10, 10, 'red', '#4C4C4C']} />
        </>
    )
}

DirectionalLightHelper

lightRefdirectionalLightのプロパティに追加することで、ライトを可視化します。
ヘルパーの生成には、useHelperを使用します。

useHelperは、Canvas内のコンポーネントでのみ使用できます。

gridHelper

argsでは、[大きさ, 分割数, 真ん中の線の色, 全体の線の色]を指定しています。

まとめ

react-three-fiberを使うと、簡単に動く3D表現ができてとても楽しいです。
ですが、Three.jsのラッパーパッケージなので、Three.jsでの情報はあってもreact-three-fiberの情報がなかなかないです...:rolling_eyes:

実装例は、CodeSandBoxを参照するといいと思います。
