自宅5GC UERANSIM+Open5GS

Open 5GSのQuick Startをやってみる。

参考文献

[1]Open 5GS QuickStart
[2]Open5GS 5GCとUERANSIM UE/RANによるシミュレーション携帯網
[3]UERANSIM
[4]UERANSIM+Open5GS
[5]UERANSIM instration

構成

[2]を見ると、
UE,gNB: UERANSIM　
5Gコア：Open5GS
で構築できるらしい。

準備

ubuntu 22.04をWSL2上にインストール
Windows Power Shell
'''
wsl --update
wsl --install -d Ubuntu-22.04
'''

URRANSIM

[5]UERANSIM instration

Instration

instrationすると、
~/UERANSIM/build
配下にバイナリファイルができる。

$ ls ~/UERANSIM/build
libdevbnd.so  nr-binder  nr-cli  nr-gnb  nr-ue

ファイル名	備考
nr-gnb	5Gの基地局
nr-ue	5Gの端末
nr-cli	CLI for 5G基地局・端末
nr-binder	?　何かのツール
libdevbnd.so	?　nr-binderかのライブラリ

Config

~/UERANSIM/config$ ls
custom-gnb.yaml  custom-ue.yaml  free5gc-gnb.yaml  free5gc-ue.yaml  open5gs-gnb.yaml  open5gs-ue.yaml

Configを少し変更

~/UERANSIM/config/open5gs-ue.yaml

項目	値	メモ
supi	imsi-999700000000001
mcc	999
mnc	70
Routing Indicator	0000	?
gnbSearchList	127.0.0.100	gNBアドレスは.100にしとく
type	IPv4
apn	internet
sst	1
sd	1

~/UERANSIM/config/open5gs-gnb.yaml

項目	値	メモ
mcc	999
mnc	70
linkIp	127.0.0.100	RadioLink
ngapIp	127.0.0.100	N2 基地局側
gtpIp	127.0.0.100	N3
amfConfig	127.0.0.5 :38412	N2 AMF側
sst	1

gNBとUEを起動

cd ~/UERANSIM/build
sudo ./nr-gnb -c ../config/open5gs-gnb.yaml
[rrc] [info] RRC Setup for UE[1]
・・・
UE[1] signal lost

別窓で

cd ~/UERANSIM/build
sudo  ./nr-ue -c ../config/open5gs-ue.yaml

Open 5GSをインストール

[1]Open 5GS QuickStart

Getting Mongo DB

$ sudo apt update
$ sudo apt install gnupg
$ curl -fsSL https://pgp.mongodb.com/server-6.0.asc | sudo gpg -o /usr/share/keyrings/mongodb-server-6.0.gpg --dearmor
$ echo "deb [ arch=amd64,arm64 signed-by=/usr/share/keyrings/mongodb-server-6.0.gpg] https://repo.mongodb.org/apt/ubuntu jammy/mongodb-org/6.0 multiverse" | sudo tee /etc/apt/sources.list.d/mongodb-org-6.0.list
$ sudo apt update
$ sudo apt install -y mongodb-org
$ sudo systemctl start mongod

mongo dbの起動を確認

$ ps -ef | grep mongo
mongodb     1366       1  0 16:08 ?        00:00:00 /usr/bin/mongod --config /etc/mongod.conf

install Open5GS

$ sudo add-apt-repository ppa:open5gs/latest
$ sudo apt update
$ sudo apt install open5gs

Install the WebUI of Open5GS

• Node.js のインストール

ログ

MMEのログを見ると、HSSとのDiameterがつながっているらしい。

/var/log/open5gs/mme.log
[diam] INFO: CONNECTED TO 'hss.localdomain' (SCTP,soc#17):

設定

コンフィグファイル

/etc/open5gs$ ls
amf.yaml   bsf.yaml  hss.yaml  nrf.yaml   pcf.yaml   scp.yaml    sepp2.yaml  sgwu.yaml  tls       udr.yaml
ausf.yaml  hnet      mme.yaml  nssf.yaml  pcrf.yaml  sepp1.yaml  sgwc.yaml   smf.yaml   udm.yaml  upf.yaml

mmeの設定を変更

/etc/open5gs/amf.yaml

項目	値	メモ
mnc	999
mcc	90
amf address	127.0.0.5 port 7777	SBI側
念のためMMEのconfigを再読み込み

sudo systemctl restart open5gs-mmed

Subscriberの設定

~/UERANSIM/config/open5gs-ue.yaml
のパラメタに合わせて
http://localhost:9999　のweb guiからSubscriberのパラメータを登録

項目	値	メモ
imsi	xxx
Subscriber Key	xxx
amf	8000
type	op
type	op

Registration

• Wireshark

tcpdump -i any -v -w /mnt/c/tmp/20250215_SBI3.pcap

• pcap解析
  　- wiresharkの設定
  　- decord as
  • port番号 46464と7777をHTTP2としてでコード
  •

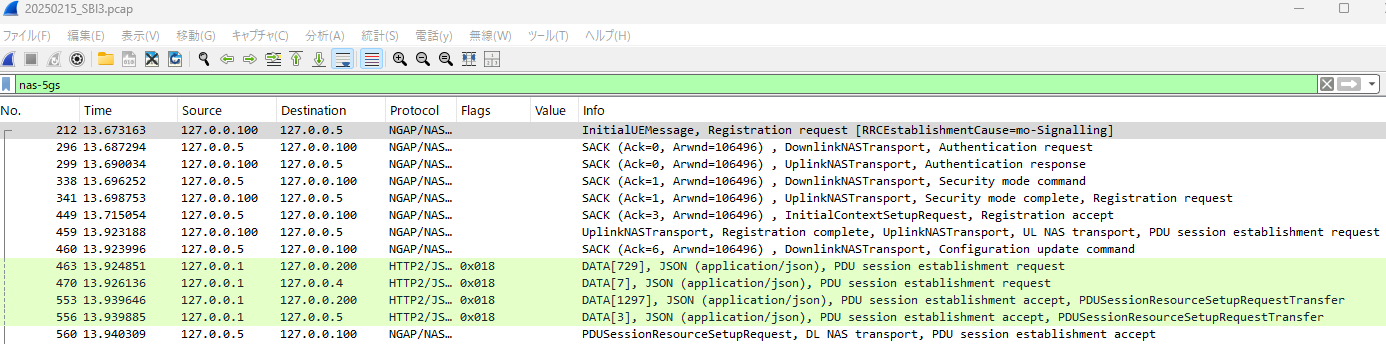

http2 or ngap or nas-5gs でふぃる
No 449のパケットでRegistration acceptされてるのでOKそう
