スマートコンセントをHackして普通のフロアライトを人感センサーで点灯するようにしてみた

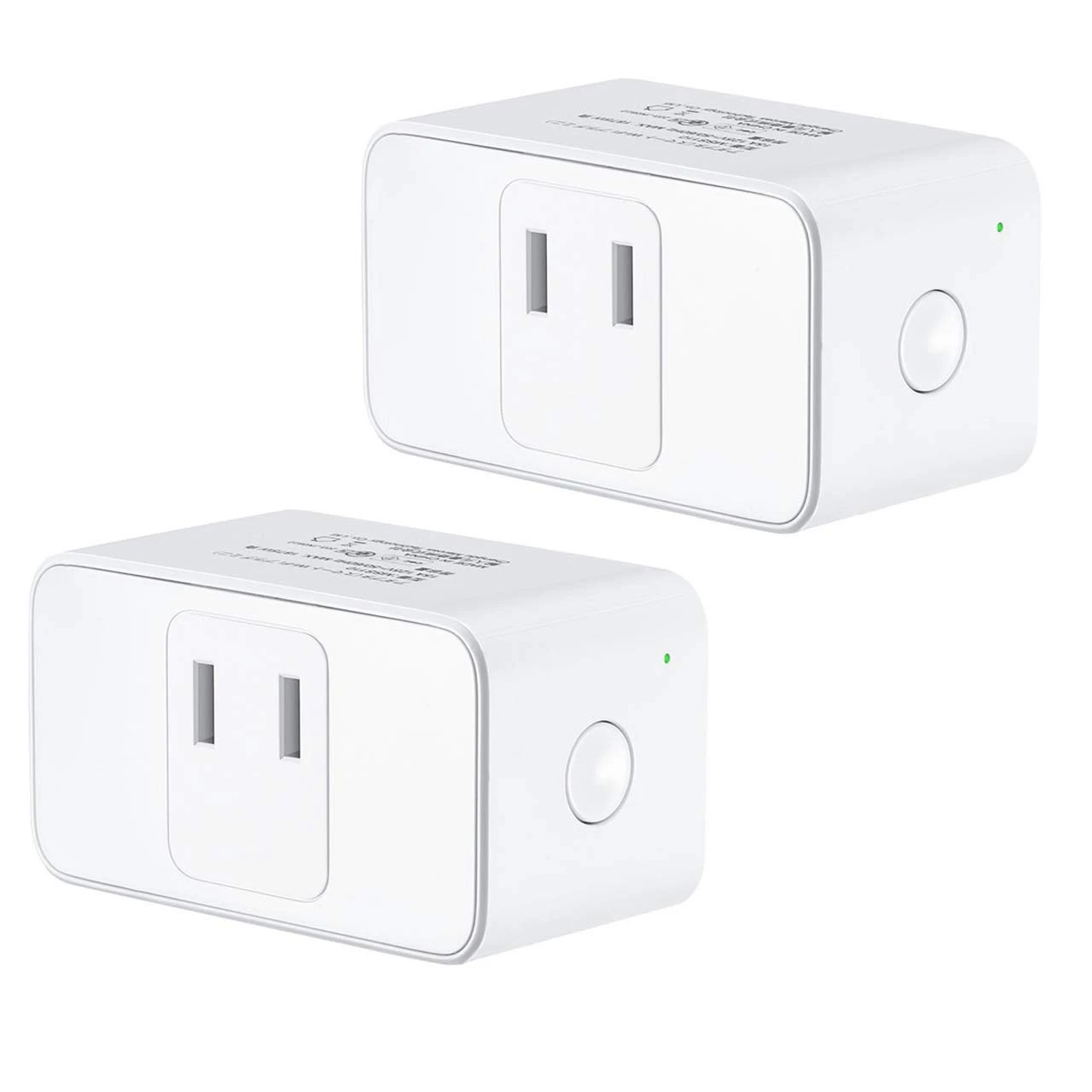

スマートコンセント(スマートプラグ)を買いました。

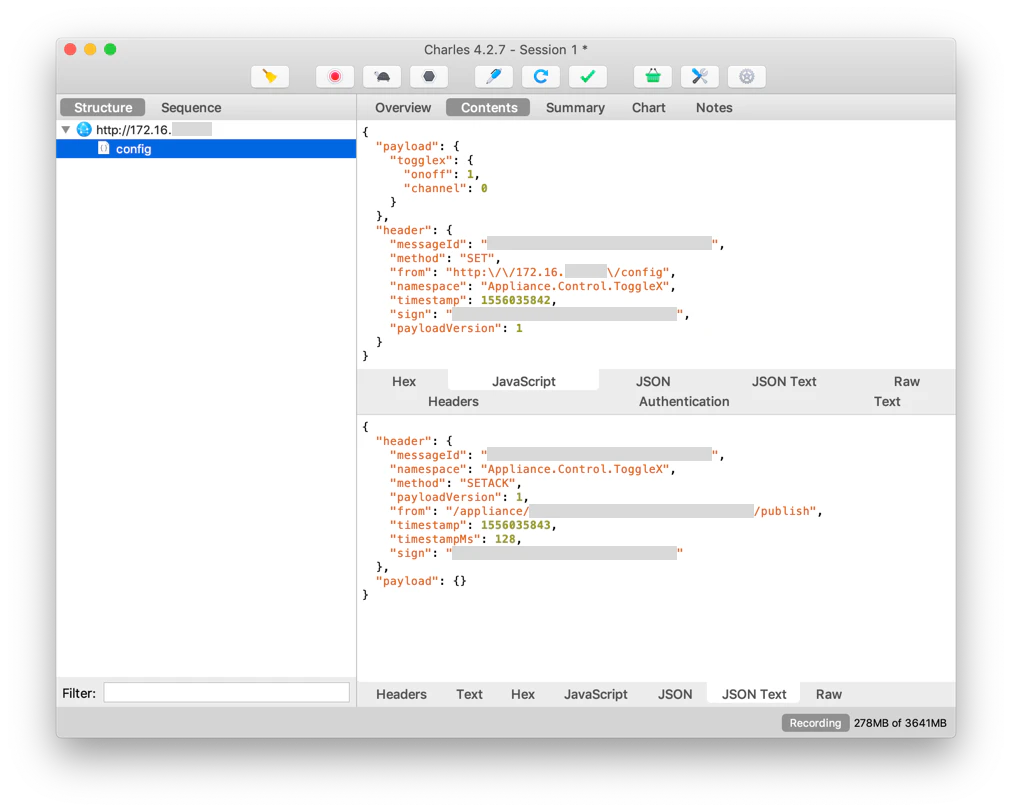

Charlesで通信を調べてみる

iOSアプリの設定を済ませて、どんな通信をしているのか覗いてみました。


payload.togglex.onoff ってやつが怪しい
sign とか messageId の生成ルールが解析できないと詰みそう・・・

とりあえずそのままCurlで送ってみる

$ curl --request POST \
  --url http://172.16.00.000/config \
  --header 'content-type: application/json' \
  --data '{
    "payload": {
        "togglex": {
            "onoff": 1,
            "channel": 0
        }
    },
    "header": {
        "messageId": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
        "method": "SET",
        "namespace": "Appliance.Control.ToggleX",
        "timestamp": 1556035842,
        "sign": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
        "payloadVersion": 1
    }
}'

カチッて音とともにライトが点いた。
普通に操作できてしまった。

onoffを1と0で切り替えるとチカチカできる。


signmessageId も使い回せた。。。
headerにもBasic認証っぽいやつとかもあったけど、使わないでも通信できた。。。
セキュリティ的には気になるけど、結果的にはOK

人感センサーでライトを操作したい。

ということで本命の、
部屋に人いるときはライトを点けて、いなくなったら消すって装置を作っていきます。

材料。

  • Raspberry Pi
  • 焦電型赤外線センサーモジュール(焦電人感センサ) SB612A

人感センサーの値を取得したい。

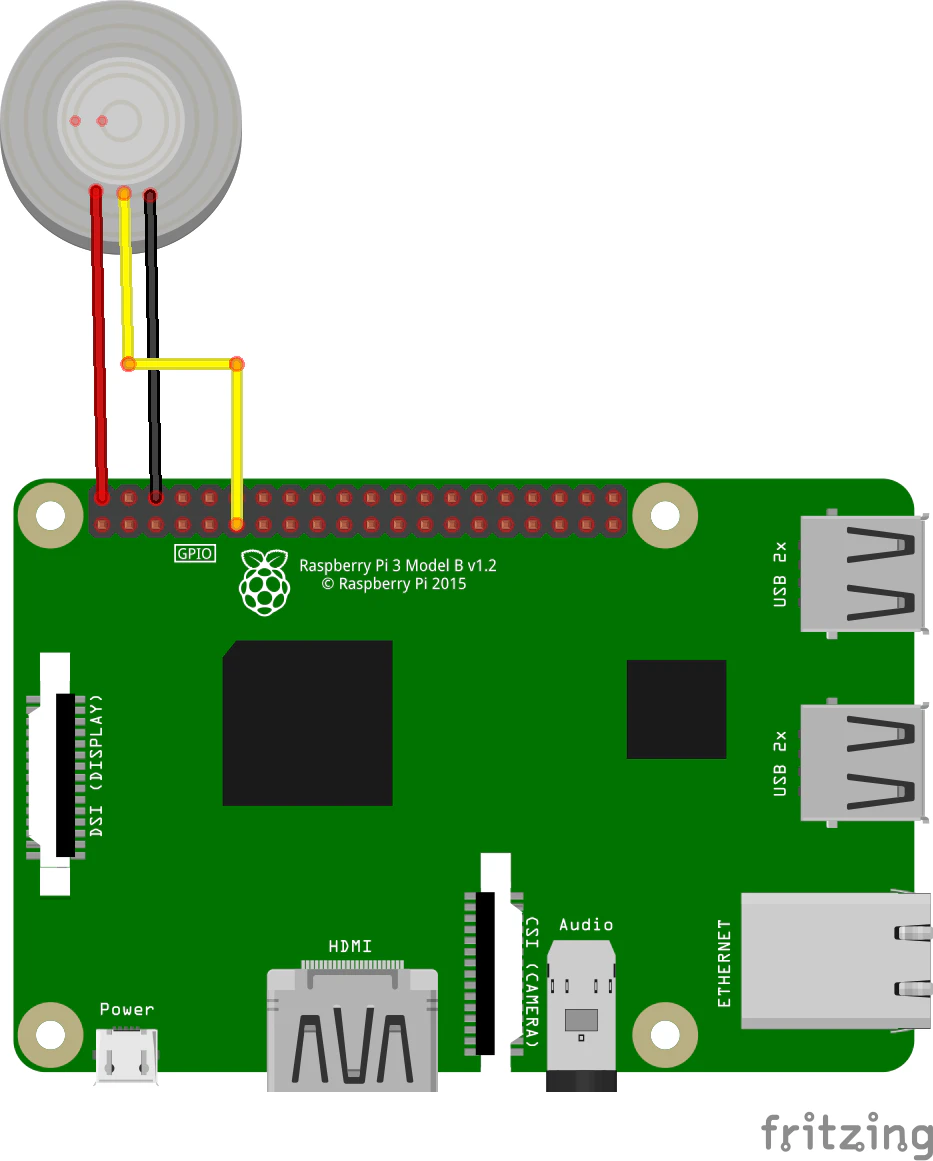

Untitled Sketch_bb.png
ラズパイの5V・17番・GNDとセンサーを繋げます。

test.py
import RPi.GPIO as GPIO
import time

PIN = 17

GPIO.setmode(GPIO.BCM)
GPIO.setup(PIN, GPIO.IN)
GPIO.setwarnings(False)

count = 0

while True:
    res = GPIO.input(PIN)
    print(res)
    time.sleep(1)

実行!

$ python test.py
0
0
0
0
1
1
1
1
1
1
1

センサーの前に立って動いている最中に1が返ってってくればOK

スマートコンセントに送るプログラム。

main.py
import RPi.GPIO as GPIO
import time
import requests

PIN = 17
URL = "http://172.16.00.000/config"

GPIO.setmode(GPIO.BCM)
GPIO.setup(PIN, GPIO.IN)
GPIO.setwarnings(False)

count = 0

try:
    while True:
        res = GPIO.input(PIN)
        if res == 1:
            if count < 0:
                count = 0
            else:
                count += 1
        else:
            if count > 0:
                count = 0
            else:
                count -= 1

        if count == -3000:
            payload = "{\n\t\"payload\": {\n\t\t\"togglex\": {\n\t\t\t\"onoff\": 0,\n\t\t\t\"channel\": 0\n\t\t}\n\t},\n\t\"header\": {\n\t\t\"messageId\": \"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\",\n\t\t\"method\": \"SET\",\n\t\t\"namespace\": \"Appliance.Control.ToggleX\",\n\t\t\"timestamp\": 1556029697,\n\t\t\"sign\": \"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\",\n\t\t\"payloadVersion\": 1\n\t}\n}"
            headers = {'content-type': 'application/json'}
            response = requests.request("POST", URL, data=payload, headers=headers)
            print("send off", response.ok)

        if count == 10:
            payload = "{\n\t\"payload\": {\n\t\t\"togglex\": {\n\t\t\t\"onoff\": 1,\n\t\t\t\"channel\": 0\n\t\t}\n\t},\n\t\"header\": {\n\t\t\"messageId\": \"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\",\n\t\t\"method\": \"SET\",\n\t\t\"namespace\": \"Appliance.Control.ToggleX\",\n\t\t\"timestamp\": 1556029697,\n\t\t\"sign\": \"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx\",\n\t\t\"payloadVersion\": 1\n\t}\n}"
            headers = {'content-type': 'application/json'}
            response = requests.request("POST", URL, data=payload, headers=headers)
            print("send on", response.ok)

        print(count)
        time.sleep(0.2)

finally:
    print("error")
    GPIO.cleanup()

0.2秒ずつセンサーの値を取得し、
2秒間連続でセンサーが反応したらライトを点け、
10分間何もなかったらライトを切るという仕組みです。

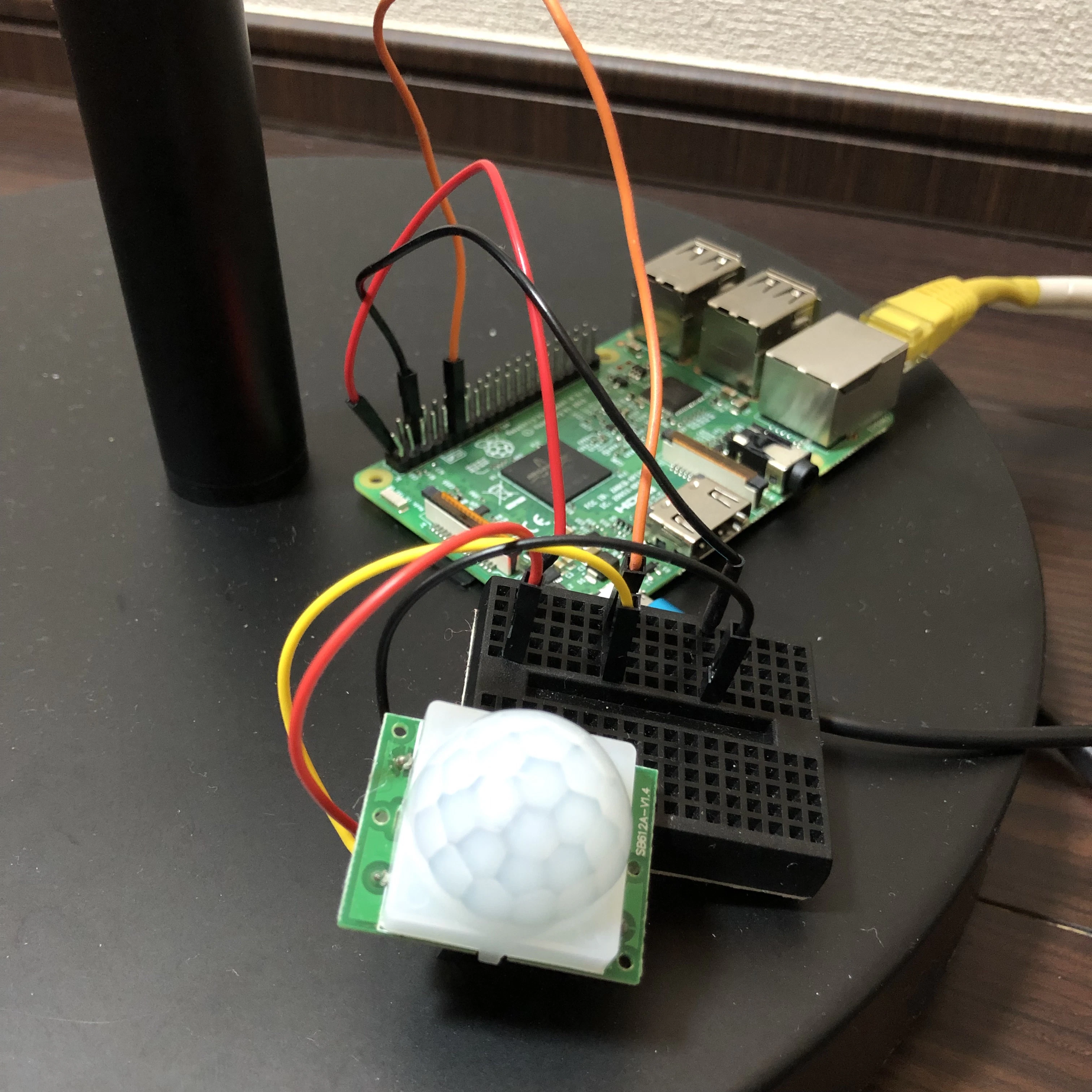

ライトの麓に置いておいた。

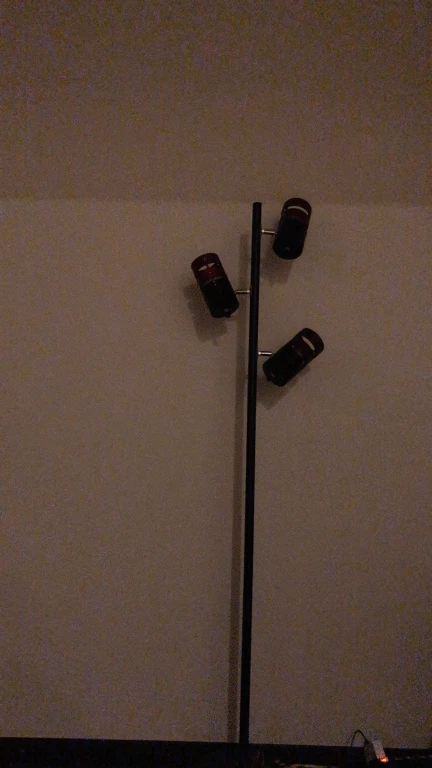

近寄ってみる。


おわり。

もしかしてルンバに反応してしまうんじゃ、と思ったけど意外と大丈夫だった。
そこまで熱くないか
