WebサイトでLive2Dモデルを全身表示する

開発環境

・Live2D WebGL SDK 2.0.04_1
・SDKのSimpleプロジェクトをカスタム

全身表示されない？

WebGL版を触っていたら「ん？これLive2Dの全身が表示されてないじゃん」って今更ながら気付いた。
Live2D Modelerでは全身あってもWebGL上で全身表示されていないのね。

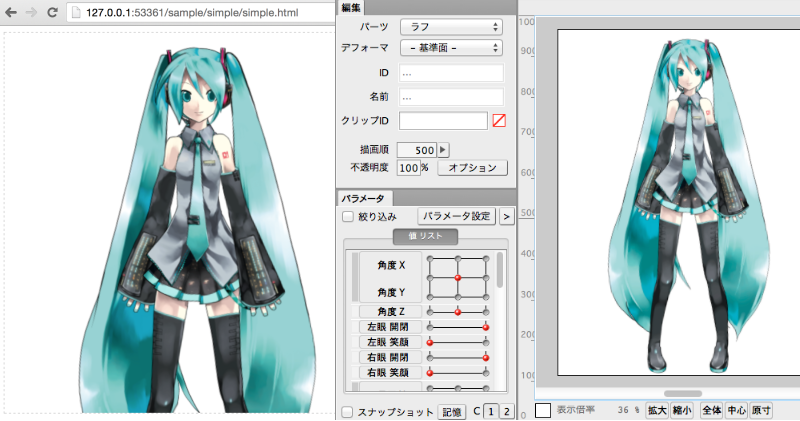

（左がWeb表示、右がModeler表示。Web表示で足が欠けてるのがわかる）

ソースを見るとLive2Dモデルの横幅を元に正規化して表示してる部分があります。
（[ 2.0 / Live2Dモデルの横幅 ]にする事でCanvas上の座標を-1.0〜1.0にする事ができる）

Simple.jsの209行目あたり

// 表示位置を指定するための行列を定義する
var s = 2.0 / live2DModel.getCanvasWidth();
var matrix4x4 = [
 s, 0, 0, 0,
 0,-s, 0, 0,
 0, 0, 1, 0,
-1, 1, 0, 1 ];
live2DModel.setMatrix(matrix4x4);

Live2D Modelerでmikuモデルの設定を見ると900 x 1200 pxになってました。
縦横のpxが同じなら全身表示されるけど、縦横が同じでないと全身表示されない…。

このあたりの行列の解説は、以前書いた以下の資料を参考にして下さい。
Live2D x WebGL(3DCG Meetup #05)　→　3/5〜3/8ページを参照

全身表示させてみる

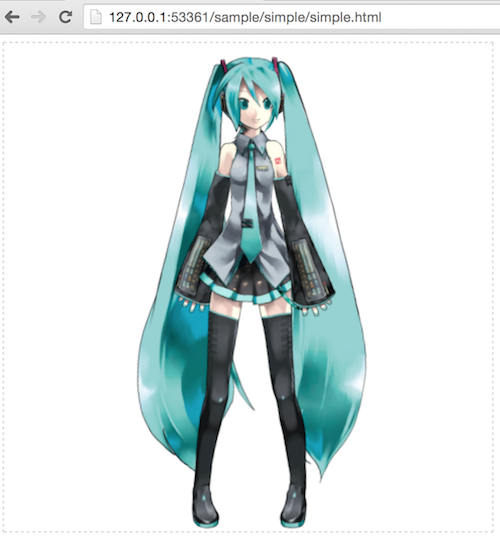

という訳で全身表示されるように修正してみました。

Simple.jsの209行目あたり

// 表示位置を指定するための行列を定義する
var w = live2DModel.getCanvasWidth();
var h = live2DModel.getCanvasHeight();
var s = 2.0 / h;    // canvas座標を-1.0〜1.0になるように正規化
var p = w / h;      // この計算でModelerのcanvasサイズを元に位置指定できる
var matrix4x4 = [
 s, 0, 0, 0,
 0,-s, 0, 0,
 0, 0, 1, 0,
-p, 1, 0, 1 ];
live2DModel.setMatrix(matrix4x4);

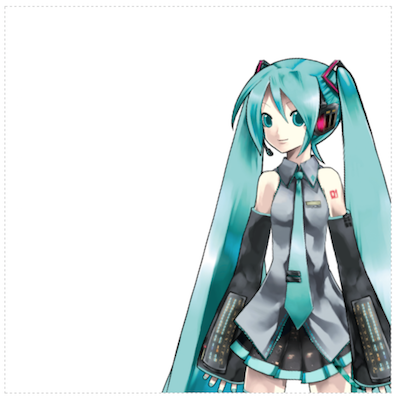

位置やスケールを調整したい場合は、行列の一番下の行をいじると変更できます。
本来は行列を掛け合わせて位置やスケールを変更すべきだけど、簡単に変更するならこれがベスト。

ちなみに一番下の行は左から「x位置, y位置, 0, スケール」になっています。
-1.0〜1.0の間でいじると位置やサイズ調整ができます。

Simple.jsの214行目あたり

var matrix4x4 = [
 s, 0, 0, 0,
 0,-s, 0, 0,
 0, 0, 1, 0,
-p+0.3, 0.5, 0, 0.6 ];
