VPCとTransit Gatewayの連携について
VPC削除時の事象
業務でもう使わなくなったAWSのアカウント環境で、
VPC（Virtual Private Cloud）を削除しようとすると「先にアタッチメントを削除しろ」と通知が出た。
VPCの中に Transit Gatewayとの接続（アタッチメント）が残っていること が原因だった。
この辺りの認識がふわふわしてたので、
VPCやTransit Gateway、また関連してL2、L3について調べた内容をまとめました。
ほぼ備忘録です。
Transit Gatewayとは
AWSにおけるTransit Gateway は、異なるVPC（バーチャルプライベートクラウド）間や、アカウント間のネットワークをつなぐ ために使う。
オンプレで言うと 「ネットワークの中継ハブ」 のようなもので、いわゆるL3スイッチのようなイメージです。
- VPCをまたいだプライベートな通信 を可能にする（L3の役割）
- 各VPCのネットワークインターフェースは、通常「ローカル（L2）」の範囲でしか通信できない
- Transit Gatewayを使うと、VPC同士を直接つなぐことができる（外に出さずに通信可能）
- 異なるAWSアカウントのVPC同士も接続できる
VPCとTransit Gatewayの関連（アタッチメント）とは？
AWSでは、VPCとTransit Gatewayを接続するために アタッチメント という仕組みを使います。
アタッチメントとは
- VPCとTransit Gatewayをつなぐための 仮想的な接続
- 各VPCごとに個別のアタッチメントを作成する必要がある
- 一つのTransit Gatewayに複数のVPCを接続できる
- アタッチメントを通じて、VPC同士や他のネットワーク（VPN、Direct Connectなど）と通信可能

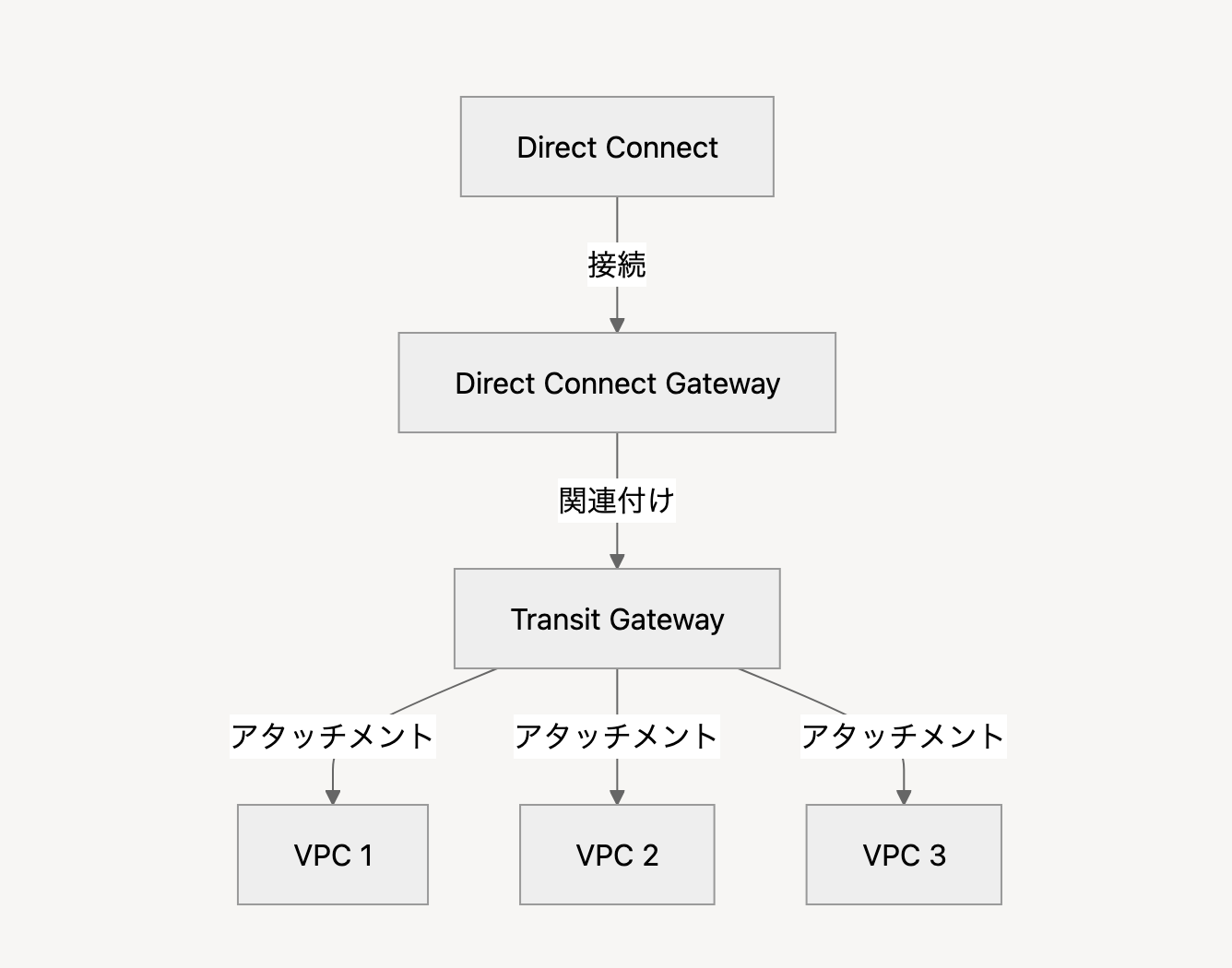

VPCとTransit Gatewayの関連図
そのため、正しい手順としては
-
Transit Gatewayのアタッチメントを削除
- AWSマネジメントコンソール → VPC → Transit Gatewayのアタッチメント から削除
- AWS CLIなら
aws ec2 delete-transit-gateway-vpc-attachment
-
VPCを削除
- これで削除できるようになる
💡 ちなみにTransit Gateway本体を削除する必要はない（他のVPCが使っている場合もあるため）。
流れでL2スイッチとL3スイッチについて調べてみた
ネットワークハブ、L2スイッチ、L3スイッチとは？
有線LANはネットワークハブという機器にケーブルを接続してネットワークを構築する。
※一般家庭のルーターにはこれが元々内蔵されていることが多い。
このネットワークハブには、L2スイッチ（スイッチングハブ）、L3スイッチなどの種類がある。
L2スイッチ
- データリンク層（TCP/IPモデルではネットワークインターフェース層）に対応する
- 各ポートにつながっているホストのMACアドレスを記憶して、送信先に信号を流す
- そのため、基本的に信号の衝突が起きない
- 同じネットワーク内の通信を担当（お隣同士のイメージ）
- L2スイッチでネットワークを構成した場合、そのネットワーク全体がブロードキャストドメインとなる。
- ブロードキャストドメインとは：ブロードキャストアドレスを宛先にした場合に、データが送られる範囲のこと
- ブロードキャストアドレスとは：そのアドレス（IPアドレスとかMACアドレス）に送ると、同じブロードキャストドメイン内の全ての機器に届く。
- https://wa3.i-3-i.info/word1777.html
- ホスト台数が増えてくると、ブロードキャストでネットワークが混雑しやすくなる
- AWSで言うと・・・
- VPCのENI（Elastic Network Interface）間の通信のようなもの
L3スイッチ
- ネットワーク層（TCP/IPモデルではインターネット層）に対応する
- 異なるネットワーク同士をつなぐことができる。（広い範囲のイメージ）
- IPアドレスを使って通信経路を決める
- VLAN(バーチャルLAN)を作る。
- LANをいくつかの仮想的なネットワークに分割する。
- 分割するので、ブロードキャスト通信が同じVLAN内にしか送られなくなるので、混雑をしない。
- AWSで言うと・・・
- VPC内の異なるサブネット間通信（ルートテーブル）
- VPCピアリングやTransit Gatewayを使ったVPC間通信
- インターネットを経由した通信（NAT GatewayやInternet Gateway）
TCP/IPの階層モデルと、OSI参照モデルの比較表
