Nordic nRF52840 で Zigbee

Nordic nRF52840 で使える無線通信は Bluetoothだけではなく、

  • Zigbee
  • Thread
  • ANT
  • NFC
  • Nordic独自プロトコル

が使える。この中の Zigbee を使ってみた。

Nordic の対応

Nordic はいろんなチップにおいて Zigbee 使えるお! としているが、現在(2020/02/14) まともに使えるのは nRF52840 のみのようだ。

nRF52840は、Zigbeeの認証を取得している。
「Nordic SemiconductorのマルチプロトコルSoC nRF52840および 開発キットがZigbee準拠プラットフォームとしての認証を取得」
https://www.nordicsemi.com/News/2018/09/nRF52840-SoC-and-supporting-dev-kit-certified-as-a-Zigbee-Compliant-platform?lang=ja-JP

nRF52832 対応していないらしい
https://devzone.nordicsemi.com/f/nordic-q-a/37602/zigbee-thread-support-for-nrf52832

nRF52811 対応していないらしい
https://devzone.nordicsemi.com/f/nordic-q-a/55285/52811-zigbee-support/228590#228590

nRF52833 SDKでは対応しているぽいが、Zigbee準拠認証はまだ得られていないらしい

nRF52833 Zigbee compliant platform with the ZBOSS stack and the nRF52840 (and soon nRF52833)

使い方

SDK ダウンロード

Bluetooth用のSDKとは異なるSDKが必要らしい

nRF5 SDK for Thread and Zigbee
https://www.nordicsemi.com/Software-and-Tools/Software/nRF5-SDK-for-Thread-and-Zigbee
から、nRF5_SDK_for_Thread_and_Zigbee_v4.0.0_dc7186b.zip をダウンロードして解凍。

このSDK用のドキュメントはこちら
https://infocenter.nordicsemi.com/index.jsp?topic=%2Fstruct_sdk%2Fstruct%2Fsdk_thread_zigbee_latest.html

サンプルプログラム

examplesのzigbeeディレクトリ中に以下がある

├── app_utils
│   └── ws2812
├── experimental
│   ├── cli
│   ├── light_control
│   ├── multi_sensor
│   └── multi_sensor_freertos
├── light_control
│   ├── light_bulb
│   ├── light_coordinator
│   └── light_switch
└── ota
├── bootloader
├── client
└── experimental_server

スマート照明を実験

今回、light_bulbを試してみる。

ドキュメントはこちら
https://infocenter.nordicsemi.com/topic/com.nordic.infocenter.thread_zigbee.v2.0.0/zigbee_example_light_control.html

環境

  • 開発ボード アオノドン2019(Raytac MDBT50Q / Nordic nRF52840 搭載)


  • IDE Segger Enbedid Studio
  • 開発PC Ubuntu 18.04LTS

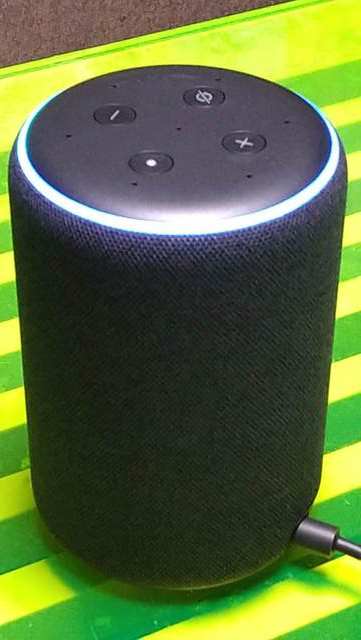

  • Zigbee コーディネーター Amazon Echo Plus


zigbee_light_bulb

このプログラムは照明のエンドデバイスとして動作する。

  • pca10056 (nF52840ボード)
  • pca10059 (nRF52840ドングル)
  • pca10100 (nRF52833ボード)

用のものが用意されている。

アオノドン2019 はI/O構成が pca10056 に準拠しているので

(SDKディレクトリ)/zigbee/light_control/light_bulb/pca10056/blank/ses/zigbee_light_bulb_pca10056.emProject

を開く。

pca10056のI/Oは、以下のように使用されている。

プログラム上のシンボル ボード定義 ボード上の機能 GPIO割当 機能
ZIGBEE_NETWORK_STATE_LED BSP_BOARD_LED_2 オンボードLED3 GPIO0.15 Zigbee ネットワーク接続中:点灯
BULB_LED BSP_BOARD_LED_3 オンボードLED4 GPIO0.16 調光照明として機能
WS2812_LED_CHAIN 外部にWS2812LEDストリップを接続 GPIO1.07 調光照明として機能

アオノドン2019のI/Oに合わせて以下のように設定します。

プログラム上のシンボル ボード定義 ボード上の機能 GPIO割当 機能
ZIGBEE_NETWORK_STATE_LED BSP_BOARD_LED_2 オンボードLED青 GPIO0.15 Zigbee ネットワーク接続中:点灯
BULB_LED BSP_BOARD_LED_0 オンボードLED赤 GPIO0.13 調光照明として機能
WS2812_LED_CHAIN 外部にWS2812LEDストリップを接続 GPIO1.07 調光照明として機能

LED論理の変更

アオノドン2019はオンボードLED3つで4番目は搭載されていないのでBULB_LEDの割当を変更する。
また、pca10056のオンボードLEDは負論理なので、点灯するためには該当GPIOをLowにしなければならない。それに対しアオノドンのオンボードLEDは正論理。Highで点灯。それに伴い以下のように変更する。

BULB_LEDの割当変更

#define BULB_LED                          BSP_BOARD_LED_3                       /**< LED immitaing dimmable light bulb. */

↓変更

#define BULB_LED                          BSP_BOARD_LED_1                       /**< LED immitaing dimmable light bulb. */

ZIGBEEネットワークに接続状態の表示LEDを負論理から正論理へ変更

void zboss_signal_handler(zb_bufid_t bufid)
{
    /* Update network status LED */
    zigbee_led_status_update(bufid, ZIGBEE_NETWORK_STATE_LED);

    /* No application-specific behavior is required. Call default signal handler. */
    ZB_ERROR_CHECK(zigbee_default_signal_handler(bufid));
    zb_buf_free(bufid);
}

↓変更

void zboss_signal_handler(zb_bufid_t bufid)
{
    /* Update network status LED */
    uint32_t led_idx = ZIGBEE_NETWORK_STATE_LED ;
    zb_zdo_app_signal_hdr_t  * p_sg_p = NULL;
    zb_zdo_app_signal_type_t   sig    = zb_get_app_signal(bufid, &p_sg_p);
    zb_ret_t                   status = ZB_GET_APP_SIGNAL_STATUS(bufid);

    switch (sig)
    {
        case ZB_BDB_SIGNAL_DEVICE_REBOOT:
            /* fall-through */
        case ZB_BDB_SIGNAL_STEERING:
            if (status == RET_OK)
            {
                bsp_board_led_off(led_idx);
            }
            else
            {
                bsp_board_led_on(led_idx);
            }
            break;

        case ZB_ZDO_SIGNAL_LEAVE:
            /* Update network status LED */
            bsp_board_led_on(led_idx);
            break;

        default:
            break;
    }

    /* No application-specific behavior is required. Call default signal handler. */
    ZB_ERROR_CHECK(zigbee_default_signal_handler(bufid));
    zb_buf_free(bufid);
}

BULB_LEDを負論理から正論理へ変更

static void light_bulb_onboard_set_brightness(zb_uint8_t brightness_level)
{
    app_pwm_duty_t app_pwm_duty;

    /* Scale level value: APP_PWM uses 0-100 scale, but Zigbee level control cluster uses values from 0 up to 255. */
    app_pwm_duty = ( brightness_level * 100U) / 255U;

static void light_bulb_onboard_set_brightness(zb_uint8_t brightness_level)
{
    app_pwm_duty_t app_pwm_duty;

    /* Scale level value: APP_PWM uses 0-100 scale, but Zigbee level control cluster uses values from 0 up to 255. */
    app_pwm_duty = ( (255 - brightness_level) * 100U) / 255U;

WS2812の接続先の変更

アオノドン2019では GPIO1.07は外部に引き出されていないため、GPIO0.27に変更。

#if (APP_BULB_USE_WS2812_LED_CHAIN)
#define LED_CHAIN_DOUT_PIN                NRF_GPIO_PIN_MAP(1,7)                 /**< GPIO pin used as DOUT (to be connected to DIN pin of the first ws2812 led in chain) */
#endif

↓変更

#if (APP_BULB_USE_WS2812_LED_CHAIN)
#define LED_CHAIN_DOUT_PIN                NRF_GPIO_PIN_MAP(0,27)                 /**< GPIO pin used as DOUT (to be connected to DIN pin of the first ws2812 led in chain) */
#endif

Amazon Echo に接続できるようにする

https://devzone.nordicsemi.com/f/nordic-q-a/40612/zigbee-interoperability
を参考に、

    /* Set static long IEEE address. */
    zb_set_network_router_role(IEEE_CHANNEL_MASK);
    zb_set_max_children(MAX_CHILDREN);
    zigbee_erase_persistent_storage(ERASE_PERSISTENT_CONFIG);
    zb_set_keepalive_timeout(ZB_MILLISECONDS_TO_BEACON_INTERVAL(3000));

↓変更

    /* Set static long IEEE address. */
    zb_set_network_router_role(ZB_TRANSCEIVER_ALL_CHANNELS_MASK);
    zb_set_max_children(MAX_CHILDREN);
    zigbee_erase_persistent_storage(ERASE_PERSISTENT_CONFIG);
    zb_set_keepalive_timeout(ZB_MILLISECONDS_TO_BEACON_INTERVAL(3000));

動かします。

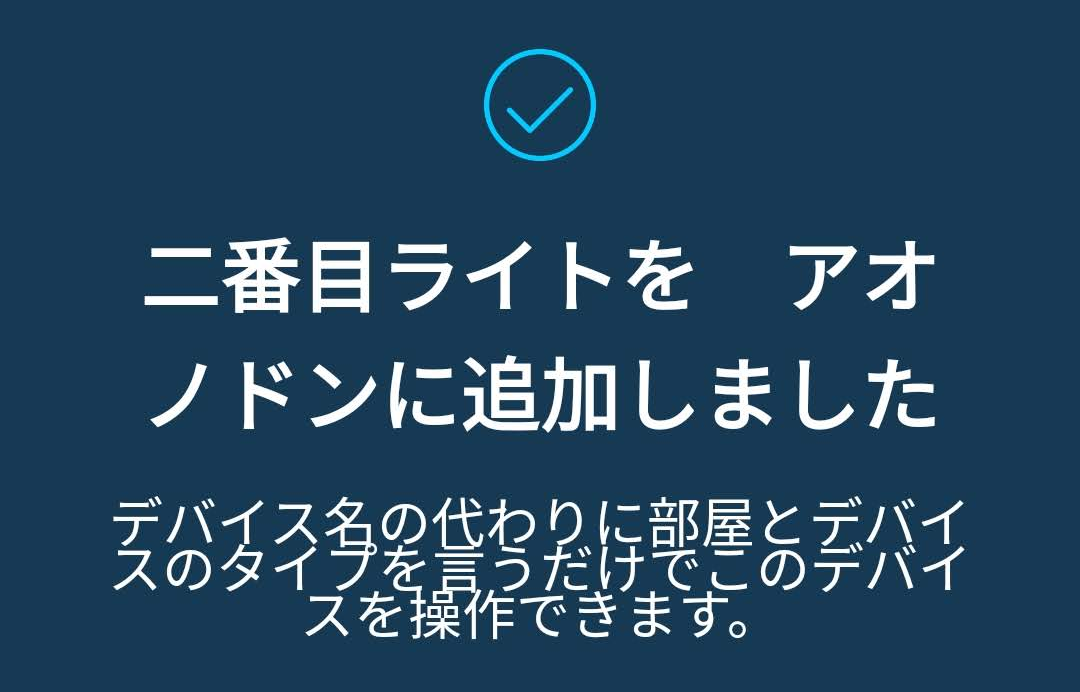

Amazon Echoに登録


あっさりと認識しました。

WS2812の動作


EchoからWS2812のON/OFFがコントロールできます。しかしながらWS2812の動作が結構不安定です。

https://devzone.nordicsemi.com/f/nordic-q-a/56513/driving-ws281x-led-strips-with-nrf52810/228963#228963

には、
The Thread and Zigbee SDK has an “experimental” example for WS8212 led strips that uses the PWM peripheral. It’s nothing like FastLED but is at least a place to start.
とあります。それでかな。

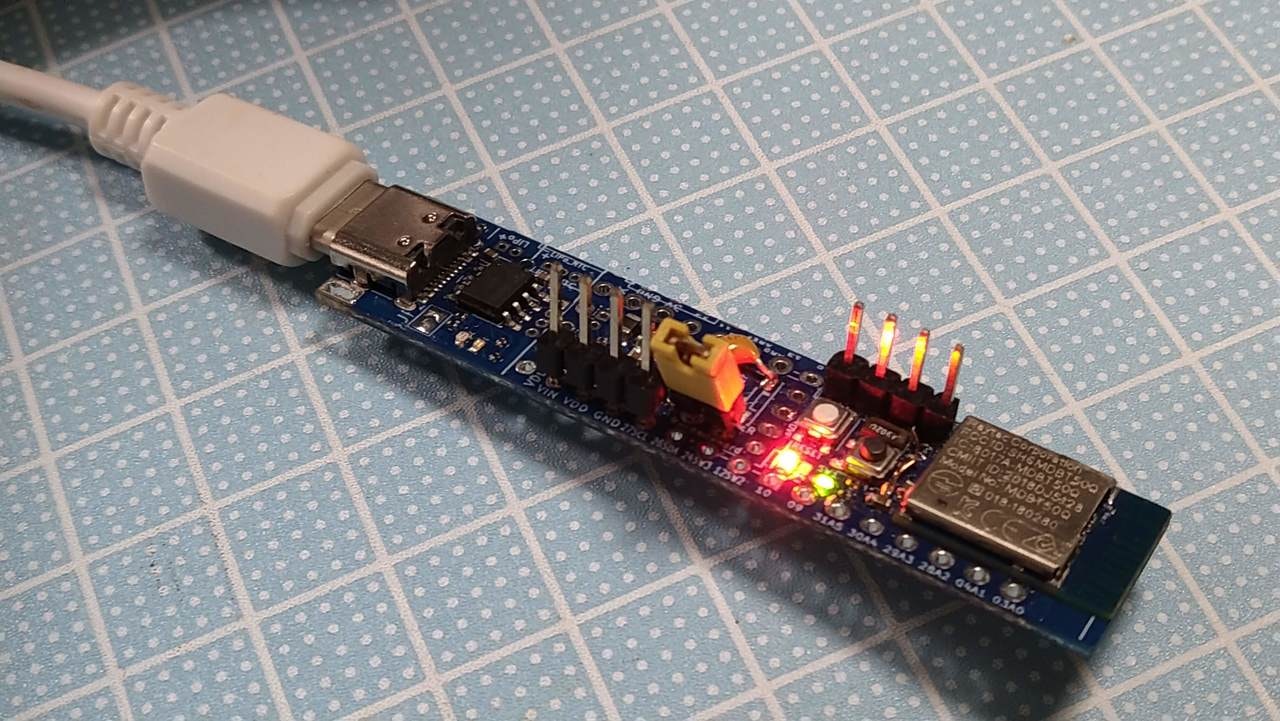

オンボードLEDの調光


WS2812は調子が悪いですが、オンボードLEDのON/OFF/調光は問題なく動作しました。
(写真はZIGBEEネットワークに接続状態の表示LEDを負論理から正論理へ変更してない時のもののため、ZIGBEEネットワークに接続しているけれども青LEDが点灯していません)
