Raspberry Piでデジタルサイネージを作る

More than 3 years have passed since last update.

Raspberry Piでデジタルサイネージを作る

by nanbuwks
1 / 2

HDMI液晶に映すサイネージをつくる

  • HDMIで出力
  • 24時間365日動作
  • GPIOと連動

ナゼ Rasbperry Pi か

  • iPadとか使ってみる -- 知らない間に止まる!
  • DVDプレーヤーでいいんじゃない? -- GPIOでトリガーかけたい
  • PCでマルチ画面だと? -- 既存システムはコストが高い。 -- 安定性が・・・

クラスタシステム

  • Rasbperry Pi 10台以上


液晶を用意

液晶は中華から密輸

液晶形式

  • 資料によると、MIPIとLVDSがあるらしい。
  • でも2017年2月時点では、ほとんどEDPだった
  • EDPは30ピン
  • EDPは何チャンネルか、何ボルトなどのバリエーションもある。

HDMIコントローラ

  • 液晶にあわせて密輸します。
  • プロファイルを書き込んでから出荷してもらう
  • 注文時に、どのモデルを使うよ、と連絡
  • LEDバックライトコントローラならば調光出来る

安定性のために

電源回路基板をつける


処理を軽く

  • RaspberryPiはH.264動画支援再生がある
  • ハードウェア動画再生支援機能を使う

Xを使わない

  • コンソール画面で
  • フレームバッファモード
  • vlcとかもフレームバッファモードがある

コマンドで再生

/opt/vc/src/hello_pi/hello_video/hello_video.bin

がh.264再生

スクリプトでGPIO連動

#!/usr/bin/env python3
import wiringpi2 as w
import time
import os
w.wiringPiSetup()
w.pinMode(0, 0)
w.pullUpDnControl(0, 2)
while 1:
  state = w.digitalRead(2)
  print (state)
  time.sleep(0.1)
  if ( 0 == state ):
#    os.system("omxplayer /home/pi/hxtree/contents.mp4 -o local")
    os.system("/opt/vc/src/hello_pi/hello_video/hello_video.bin /home/pi/hxtree/contents.h264")
    time.sleep(30)

無限ループ

用途に応じて書き換えて無限ループするようにもした

/opt/vc/src/hello_pi/hello_video/hello_video_sheemless.bin /home/pi/hxtree/contents.h264

コンテンツ

結構相性がある

avidemuxを使ってH.264を使う

フリーのトランスコーディングソフトとしてavidemuxを

Ubuntu 16.04にインストールして使う。

# apt install avidemux
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています
状態情報を読み取っています... 完了
パッケージ avidemux は、以下によって提供される仮想パッケージです:
  avidemux2.6-qt 1:2.6.16-1~getdeb1
  avidemux2.6-cli 1:2.6.16-1~getdeb1
インストールするには、明示的にいずれかを選択する必要があります。

E: パッケージ 'avidemux' にはインストール候補がありません

ということで、

apt install avidemux2.6-qt

としてインストールした

映像を作る

avidemuxの変換パラメータ

1. Video Output → Mpeg4 AVC (x264)
2. Video Output → Configure → General  → Encoding Mode → Constant Quantiser (Single Pass)  → Quantizer → 5に設定  → OK
3. Output Format → Video Only

オーディオ

音声は映像とは別個に再生した。
alsamixerで音量を制御。
amixer cset numid=3 2 でhdmiの指定
だが出なかったので
amixer cset numid=3 1 で内蔵。

音声テスト

aplay /usr/share/sounds/alsa/Rear_Right.wav
でテスト。
ln -s /media/usb/contents.wav contents.wav
としてリンクを作り、

#!/bin/sh
amixer master 100:100 &
amixer pcm 100:100 &
amixer cset numid=3 1 &
while [ 1 ]
do
aplay /home/pi/hxtree/contents.wav
done
# chmod 777 loopaudio.

元VIDEOを加工

ブランクを追加したい

ffmpeg -r 0.1 -i black.jpg   video.avi

とすると、10秒が出来たがブランク部分1コマしか無い。

ffmpeg -loop 1 -r 29.98 -i black.jpg -t 10.000 -vcodec libx264  black.avi

でできた。

連結

avidemuxだとうまく連結できなかったので、ffmpegで連結。
これは音声を抜いて連結する方法。

ffmpeg -i 03-003.mp4 -i black.avi -filter_complex "concat=n=2:v=1:a=0" -an output.mp4

一旦コレで作っておいて、avidemuxでh.264に。

細かい設定

起動メッセージが出ないようにする。

# cat /boot/cmdline.txt
dwc_otg.lpm_enable=0 console=ttyAMA0,115200 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait logo.nologo

HDMIでフルスクリーン

hdmi_force_hotplug=1

disable_overscan=1

#overscan_left=16
#overscan_right=16
#overscan_top=16
#overscan_bottom=16

framebuffer_width=1280
framebuffer_height=800


hdmi_group=2
hdmi_mode=28

# USBにコンテンツを置く

ln -s /media/usb/contents.wav contents.wav
としてリンクを作り、
touch loopaudio.sh
chmod 777 loopaudio.sh
vim loopaudio.sh


#!/bin/sh
amixer master 100:100 &
amixer pcm 100:100 &
amixer cset numid=3 1 &
while [ 1 ]
do
aplay /home/pi/hxtree/contents.wav
done


sudo bash
vim /etc/rc.local
/home/pi/hxtree/loopaudio.sh &
を追加


# vim /boot/config.txt

framebuffer_width=1920
framebuffer_height=1080
```

に変更したよ。

hdmi_group=2
hdmi_mode=28

もコメントアウト。
/etc/kbd/config

BLANK_TIME=30
POWERDOWN_TIME=30
をそれぞれ0に

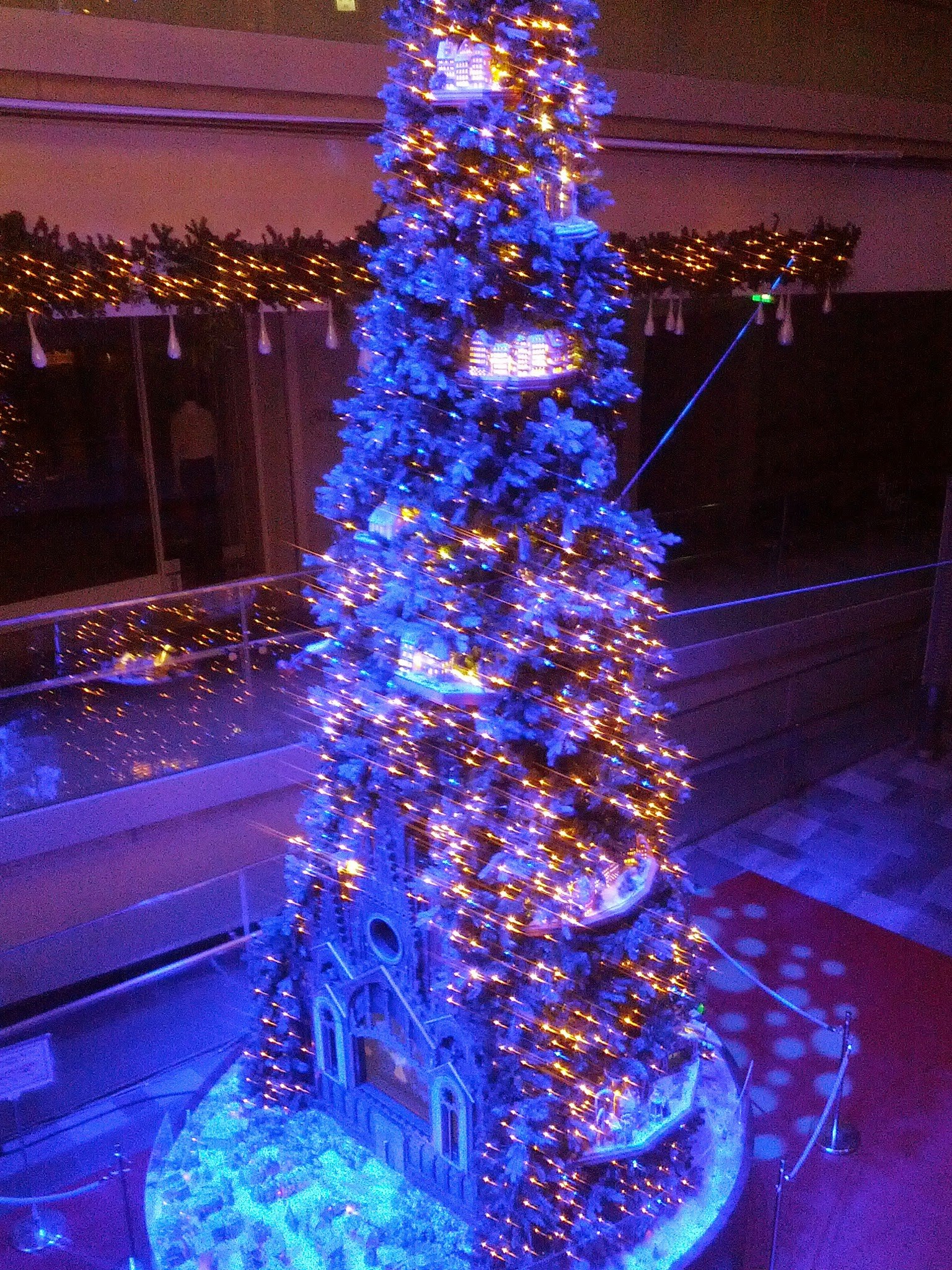

巨大クリスマスができました
