Clean Architectureの３つの図を、一枚にまとめてみる

3つの図の対応がわかりにくい？

Clean Architectureを理解する上で、以下の３つの図が登場します。

1. ４つの同心円(書籍版の図22-1)
2. Flow of control(４つの同心円の右下の図)

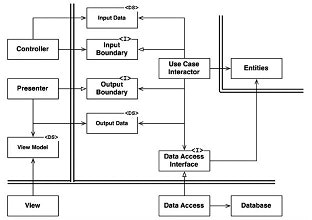

3. 典型的なシナリオ図（書籍版の図22-2）

実際のコードに落とし込もうとしたとき、２や３の図がとても有用なのですが、個人的にそれらの要素とレイヤーの対応がわかりにくかったので、一枚の図に無理やりまとめてみました。

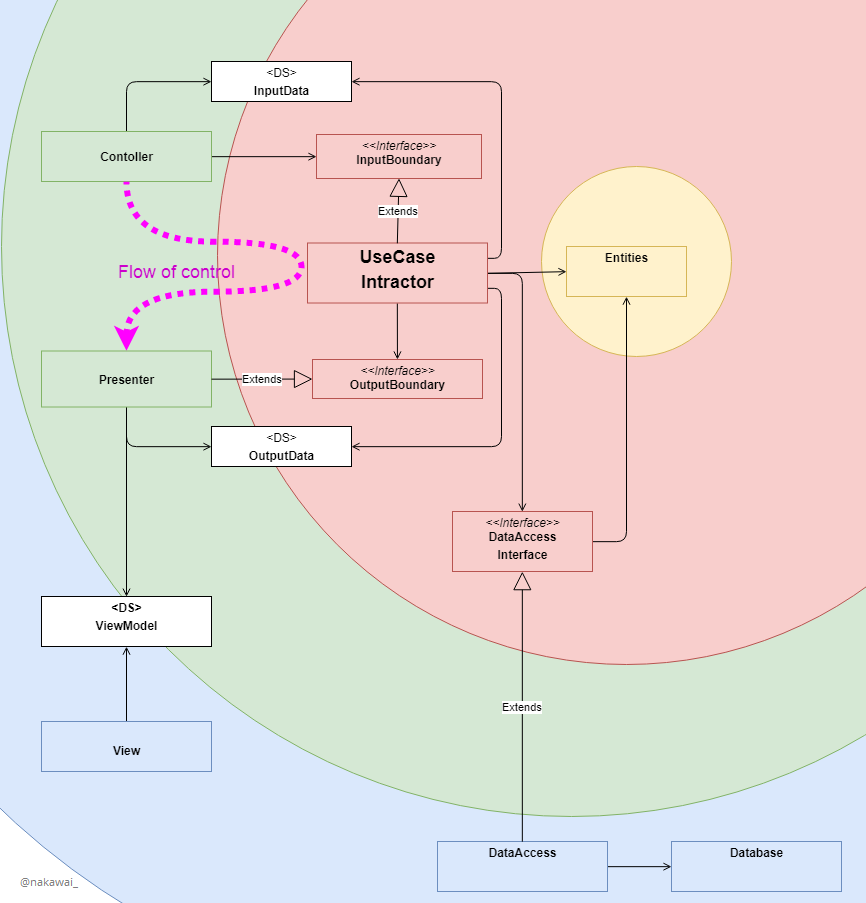

３つの図を一枚にまとめた図

おそらく、以下のようになるのではないかと思います。

##　補足、注意点など

• 同心円が巨大になりすぎるので、四方をトリミングしています。
• Flow of controlの矢印の向きは、ControllerとPresenterの位置がシナリオ図ベースなので、逆になっていることに注意してください。
• DS¹については、本図では２レイヤーにまたがる存在と捉え、色を塗っていません。
• DataAccess関連が、インターフェースアダプターのレイヤーに登場しないのが不思議です。もしかすると、なにか読み違いがあるかもしれません。

参考記事

実装クリーンアーキテクチャ - Qiita
C#の実際のコードが例示されていて、具体的な実装を理解する上でとても役立ちました。

1. Data Structureの略らしいです。 ↩
