【Android】Drawableのxml上で画像にTintを適用

はじめに

Drawableのxml上で画像にTintを適用する方法について説明。
例えば、RadioButtonやToggleButtonなど、ImageButtonが使えない状況で前景と背景を合わせてDrawableを作成した際、レイアウト上でTintを行うと前景・背景両方とも適用されてしまう。そこで、前景のみTintを適用させる方法を説明。

概要

Drawableフォルダ内に作成したxml上で、<bitmap/>タグ内にandroid:tintを指定。

方法

例として、ToggleButtonで説明。
まず、toggle.xmlに前景と背景を記述。

toggle.xml

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
	<item android:state_checked="true">
		<layer-list>
			<item>
				<shape>
					<corners android:radius="80dp"/>
					<solid android:color="@color/background"/>
				</shape>
			</item>
			<item
				android:width="90dp"
				android:height="60dp"
				android:gravity="center">
				<bitmap
					android:src="@drawable/check"
					android:tint="@color/check"/>
			</item>
		</layer-list>
	</item>
	<item>
		<layer-list>
			<item>
				<shape>
					<corners android:radius="80dp"/>
					<solid android:color="@color/background"/>
				</shape>
			</item>
			<item
				android:width="90dp"
				android:height="60dp"
				android:gravity="center">
				<bitmap
					android:src="@drawable/check"
					android:tint="@color/gray"/>
			</item>
		</layer-list>
	</item>
</selector>

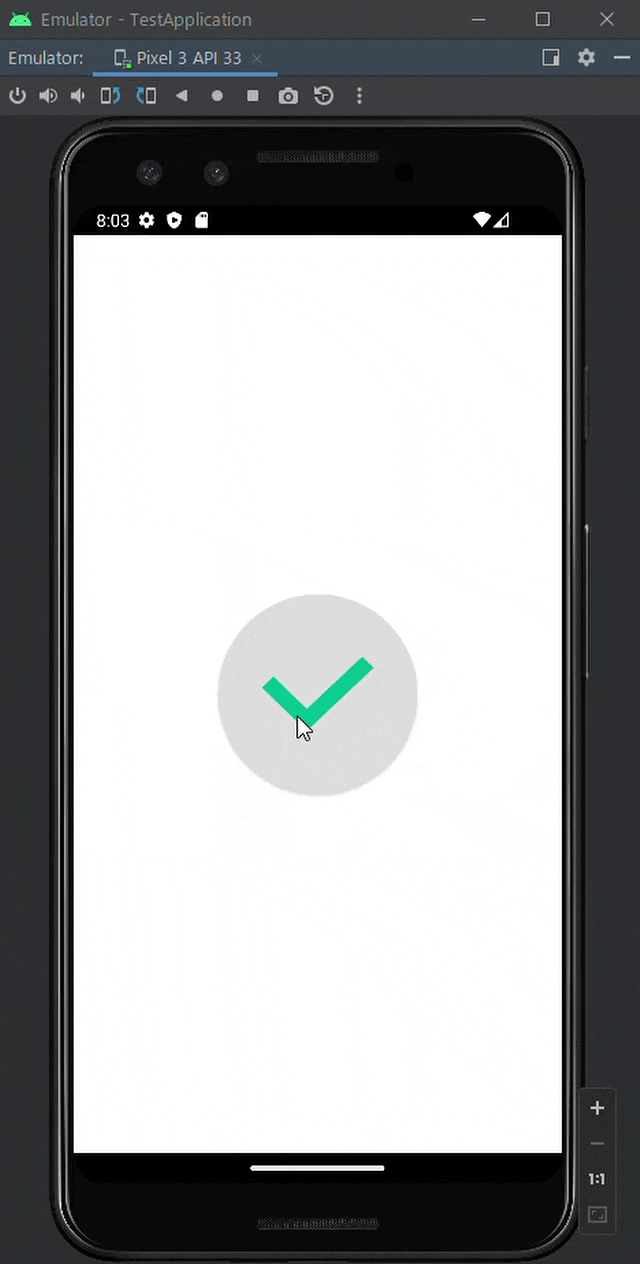

先ほど作成したtoggle.xmlをandroid:backgroundに設定。

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
	xmlns:android="http://schemas.android.com/apk/res/android"
	xmlns:app="http://schemas.android.com/apk/res-auto"
	android:layout_width="match_parent"
	android:layout_height="match_parent"
	android:background="@color/white">

	<ToggleButton
		android:id="@+id/button"
		android:layout_width="160dp"
		android:layout_height="160dp"
		android:background="@drawable/toggle"
		android:textOff="@null"
		android:textOn="@null"
		app:layout_constraintBottom_toBottomOf="parent"
		app:layout_constraintEnd_toEndOf="parent"
		app:layout_constraintStart_toStartOf="parent"
		app:layout_constraintTop_toTopOf="parent"/>
</androidx.constraintlayout.widget.ConstraintLayout>
