はじめに
こんにちは、2年目のエンジニアです。
最近、ER図を書こうと思ったら
わからないことだらけだったので、勉強がてらまとめてみました。
ER図には主に「IE記法」と「IDEF1X記法」の２種類あるのですが、
今回はIE記法についての基礎知識を簡単にまとめようと思います。
目次
- そもそもER図って何？
- IE記法とは
- ER図の基本
- エンティティとは
- アトリビュートとは
- リレーションとは
- カーディナリティとは
- 作成に使っているツール
- 最後に
そもそもER図って何？
ER図とは、データベース設計で用いられる設計手法です。
『エンティティ』『アトリビュート』『リレーション』『カーディナリティ』と呼ばれる
オブジェクトで構成されています。
データベース設計において、基本となる設計手法となります。
IE記法とは
IE記法とはER図の記法の1つとなります。
もう一つのIDEF1X記法に比べ、リレーションが直感的に理解しやすいという特徴があります。
直感的に理解しやすいため、初めてER図の作成する人にはおすすめです。
今回はこちらの記法をベースにまとめていきます。
ちなみにIE記法とIDEF1X記法の違いはカーディナリティのみとなります。
ER図の基本
ER図は、これから紹介をする4つのオブジェクト、
『エンティティ』『アトリビュート』『リレーション』『カーディナリティ』を組み合わせて作成を行います。

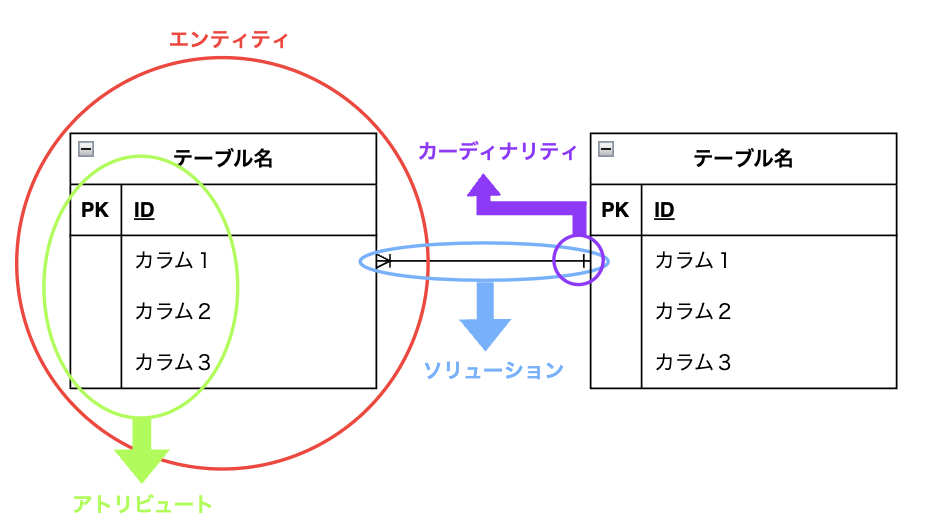

エンティティとは
データのひとまとまりのことです。
エンティティの中にアトリビュート（属性情報）があり、
エンティティとエンティティをリレーションで繋いでいます。
アトリビュートとは
エンティティの中の属性情報のことです。
アトリビュートの中で「主キー（PK）」「外部キー（FK）」も記載し、
主キーとなるものはテーブル名のすぐ下に記載され、左に「PK」という記載もします。
外部キーとなるものは対処のカラムの左に「FK」と記載します。
リレーションとは
エンティティとエンティティの間にある線で、エンティティ同士の関係を表現する線となります。
リレーションの詳細はカーディナリティとと言われる記号を用いて表現します。
カーディナリティとは
「１対１」「１対多」「多対多」などとリレーションの詳細を表す記号となります。

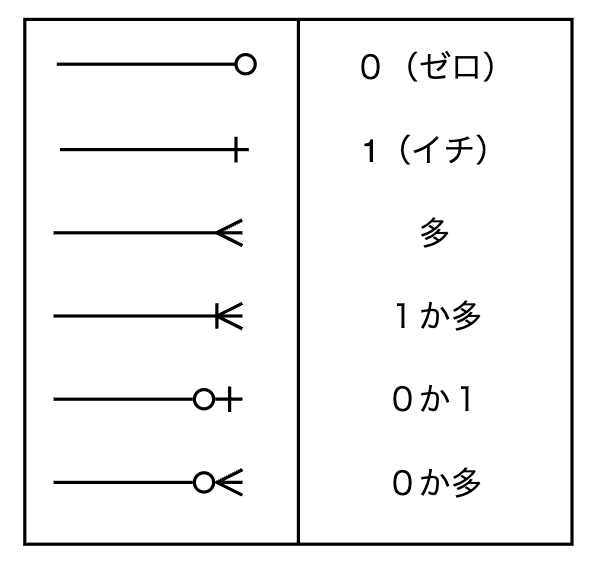

記号の種類は下記のようになっています。
作成に使っているツール
ER図を作成するときは、何かツールを使って作成すると便利です。
ちなみに私はdraw.ioという図面作成ツールを使用しています。
ER図の他にも「フローチャート」、「組織図」、「ネットワーク構成図」、「ワイヤーフレーム」などの作成が可能です。
他にも色々なツールがあるので、自分に合ったツールで作成するといいと思います。
最後に
今回は『そもそもER図とは何か』、『ER図で必要となるオブジェクト』についてまとめさせていただきました。
最後まで見ていただきありがとうございます。
