概要

今回は初心者向けにネットワークの基礎知識についてまとめました。
ネットワークやネットワークトポロジについて説明します。

ネットワークとは

ネットワークとは、パソコンやネットワーク機器といった複数の要素がケーブルなどで接続されていて、
相互通信できる状態になっているものを指します。
ネットワークを構成する要素をノード、ノードとノードを結ぶ線をリンク、リンク上のデータの流れをフローと言います。

ネットワークには大きく分けてLAN、WAN、インターネットの３つに分類されます。
この３種類について説明します。

LANとは、家庭またはビルといった1つの建物の範囲で利用されるネットワークです。

WANとは、本社と支部といった距離の離れたLANとLANを接続するネットワークです。

インターネットとは、複数のネットワークを接続した世界規模の大きなネットワークのとこです。
インターネットの接続には、家庭用のPCや企業内のLANなどからインターネットサービスプロバイダを介して接続します。

ネットワークトポロジとは端末やネットワーク機器をどのように接続しているのか、
その接続形態のことです。

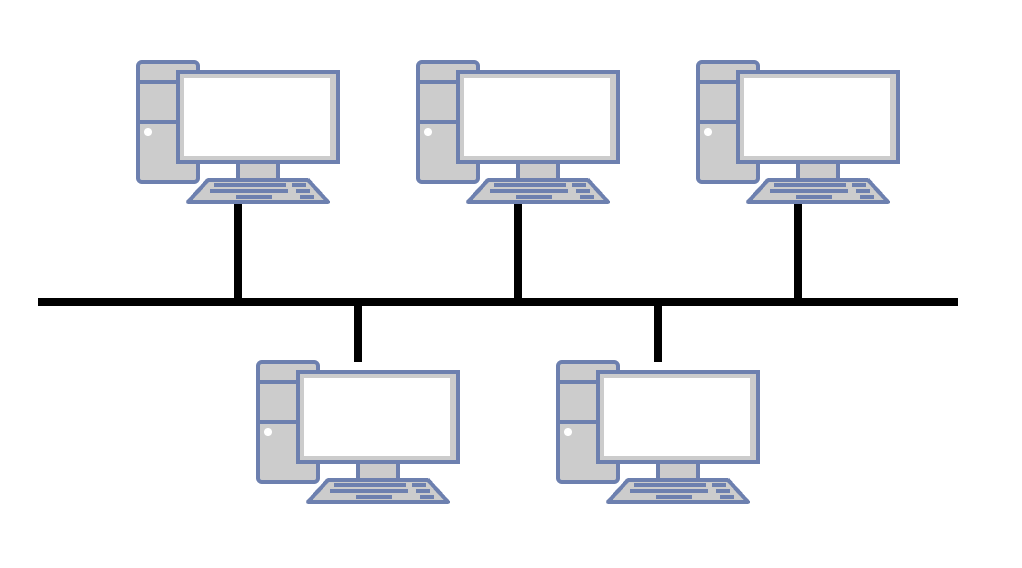

基幹となるケーブルに各ノードを接続する形態です。
バスに障害が発生するとノード間の通信ができなくなります。

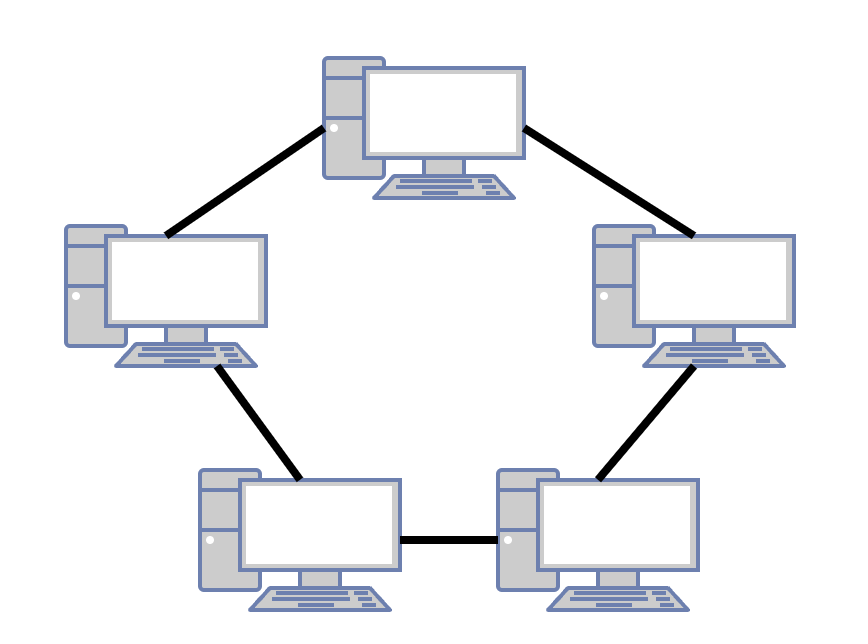

隣接するノードをリング状に接続する形態です。
１か所で障害が発生すると全体に影響が出ます。

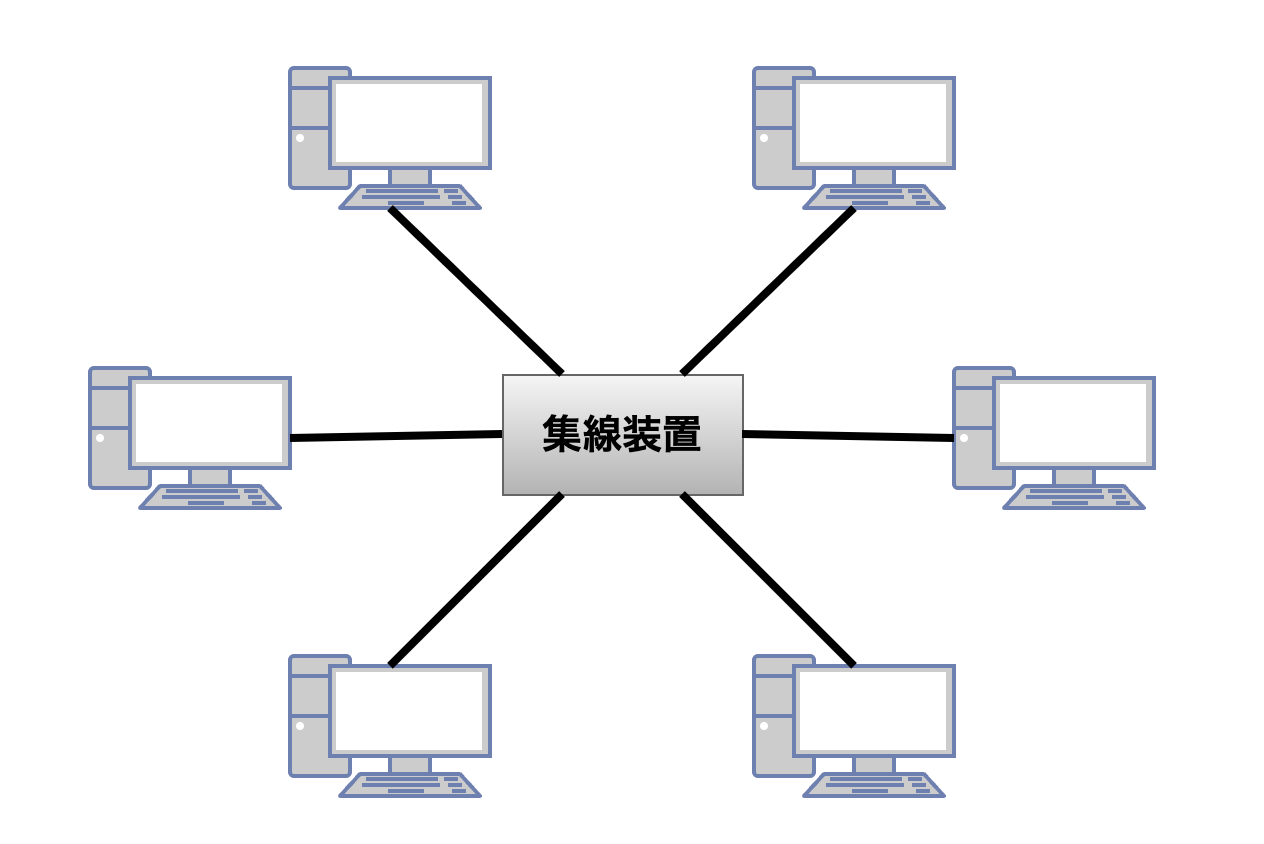

中央の集線装置に各ノードを接続する形態です。
現在の主流の形態です。

ノード間をそれぞれ接続する形態です。
どこか一か所で障害が起きても、他のノードを経由して通信ができるため、障害に強い形態となっています。

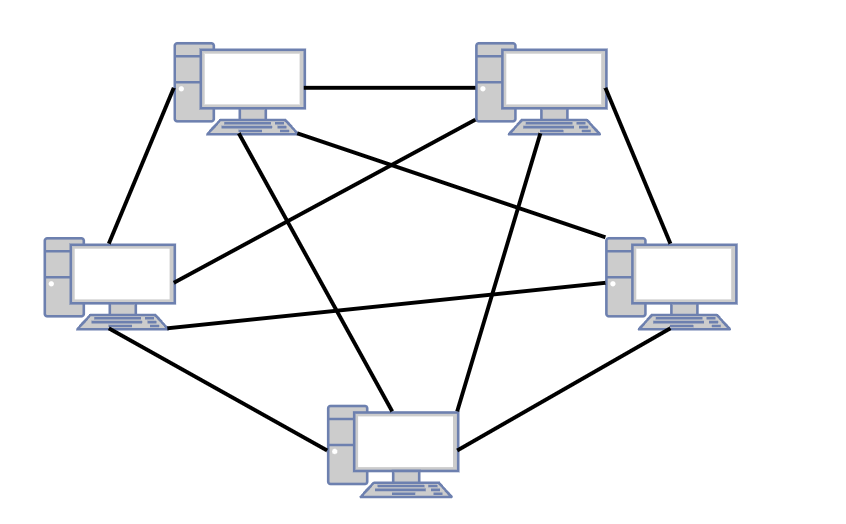

下記の画像のように、全てのノードが互いに接続されているものをフルメッシュと言います。

上記の紹介した、ネットワークトポロジを複数組み合わせた接続形態です。

以上となります。
