“水”の抵抗値

“水”の抵抗値はいくつ？

深さ20cm程度のバケツに溜まった水を検知するための、水センサーを作ろうとしていて、そもそも「水」の抵抗値はいくつなのだろうか？ と思った次第です。

ググってみると、↓次の情報が・・・

実際のバケツに1cmほど水が溜まった状態で、テスター棒を突っ込んで測ってみると 1.5MΩ ぐらいとなりました（えっ、こんなに高い？　使ったテスターがポンコツなのか？）

ちなみに、この「水」は、エアコンの室内機から放出される「水」です（空気中の水分の結露水）。
訳あって、室内で受ける必要があって・・・

次のYouTube動画では、10KΩ と言っていた・・・。

測り方で随分な差が出るなと思いました。この差は、水の体積の差でしょうか?? プローブ側の面積の差でしょうか??

RasPi Pico で測ってみる

次の配線をして計測します。

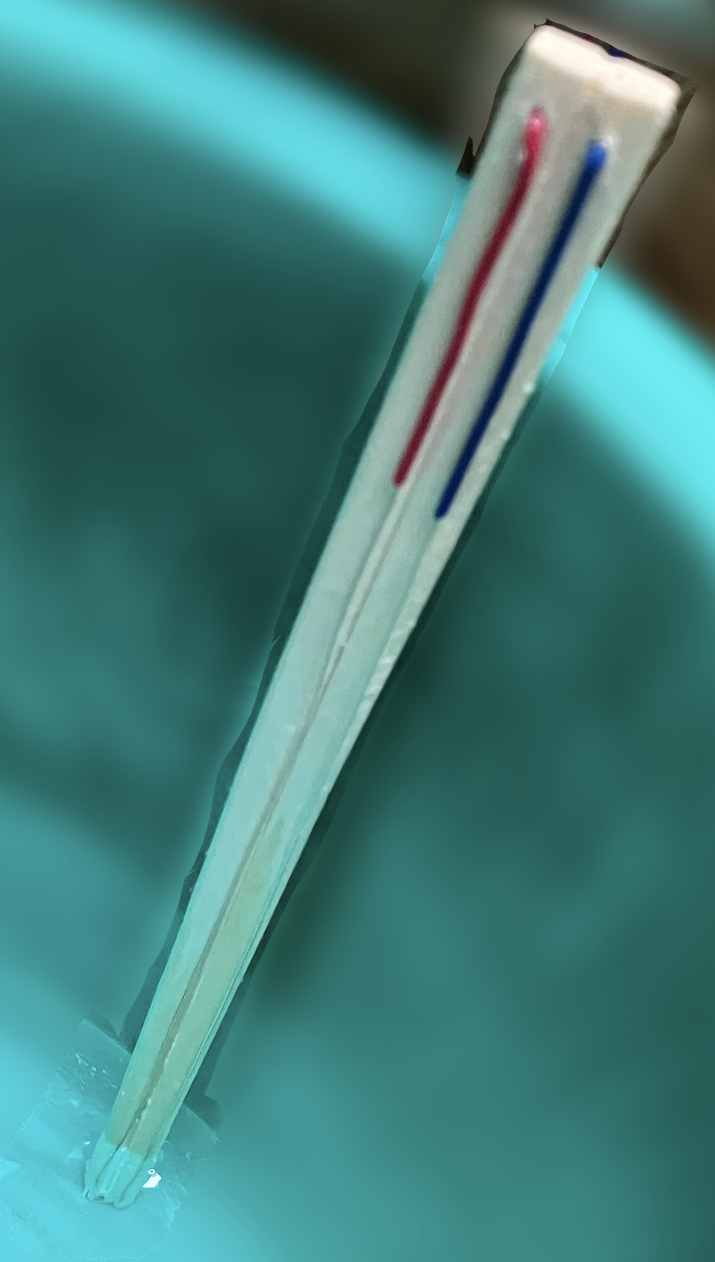

赤と青の細い（28AWG）錫メッキ銅線を割り箸に這わせて、2cmほど溜まった水に漬けました。

コードは、次のとおり。

from machine import Pin, I2C, ADC
from ssd1306 import SSD1306_I2C
import framebuf
import machine
import utime

i2c = I2C(0, scl=Pin(9), sda=Pin(8), freq=200000)
oled = SSD1306_I2C(128, 64, i2c)

adc0 = ADC(Pin(26))

while True:
  adc0_value = adc0.read_u16()
  voltage = adc0_value * 3.3 / 65535
  print(f"{adc0_value} {voltage}")

  oled.fill(0)
  oled.text(f"{adc0_value} : {voltage}", 0, 0)
  oled.show()
  utime.sleep(1)

分圧の抵抗を 1MΩ と 20KΩ にしたときで、得られる値に大きく差が出ました。
（100回ほど取得した値の平均値）

分圧抵抗	ADC値	電圧値	水の抵抗値
1MΩ	56120	2.82V	167.8KΩ
20KΩ	31628	1.59V	21.4KΩ

分圧の傾向は 20KΩ を採用します（冒頭の表に「水」の抵抗値が近い）。

（7cmほどで12KΩ程度と）水位が上がるにつれて、抵抗値が徐々に下がっていきます。

今回は、バケツの水位が “1cm付近”と “8割付近”の区別ができればよくて、厳密な水の抵抗値が必要ではないので、この結果で良しとします。
（7割ぐらいでブザーを鳴らす）
