はじめに
最近知ったWCH社の32ビットRISK-VマイコンCH32V203C8T6について、あれこれ残しておく。
WCH社より引用
CH32V203 is an industrial-grade enhanced low-power, small-medium capacity general-purpose microcontroller designed based on 32-bit RISC-V core, equipped with V4B core, and the operating and sleeping power consumption is significantly reduced year-on-year. It supports USB Host and USB Device functions, etc.
＜Google翻訳＞
CH32V203 は、32ビットRISC-Vコアをベースに設計され、V4Bコアを搭載し、動作時消費電力とスリープ時消費電力が前年比で大幅に削減された産業グレードの強化された低消費電力、中小容量の汎用マイクロコントローラです。USBホスト機能やUSBデバイス機能などをサポートします。

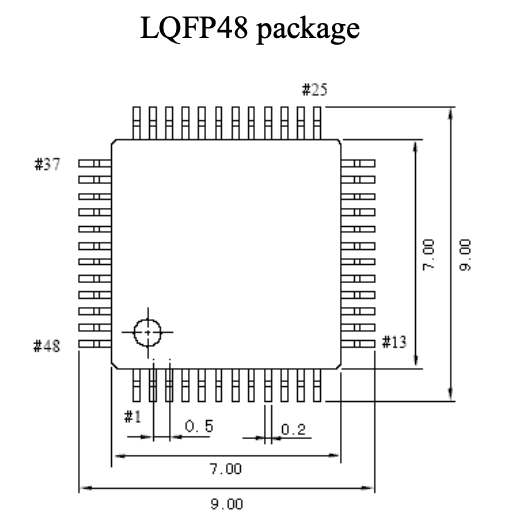

LQFP48のハンダ付けにビビる
熱に弱いと聞いていたので、慎重にハンダ付けしたが、そもそも、LQFP48パッケージ（0.5ミリピッチ×8ピン×4面）のハンダ付けが初体験だったので、ビビリながら手ハンダした。数箇所ブリッジができて何度もコテを当ててしまい、マイコンは大丈夫なのか不安だ。
USB認識しない？
BOOT1を1にしてUSBケーブルでPCとつなぐと、PCがこのマイコンを認識するはずだが、Macにつないだところ製造元固有な装置との表示。ESP32S3のように/dev/xxxに出てくるわけでもなく、『ハンダ付けで死んでしまった？』が頭をよぎった。
WindowsPCにつなぎ、WCHISPStudioで確認すると、ちゃんと認識されていたのでホッとした。
Lチカを試す
PA0にLEDをつなげ、公式のLチカのプログラム(GPIO_Toggle)をMounRiver Studioでコンパイル&プログラム転送して、無事にLチカを確認できたのだが、ここで2つの問題に遭遇した。しかも、この対応にかなりの時間を費やした。
- 1. 外部クロック無しの場合、LEDの点滅がすごく遅い
-
system_ch32v20x.c にHSI(Internal high-frequency RC oscillator)の動作周波数を正しく指定しなかったことが原因。
サンプルのソースそのままだと、HSE(External high-frequency oscillator)72MHzの指定になっていたが、外部クロックを実装していないので、8MHzの動作となる。このため8/72＝1/9倍の速度になるのだが、SystemCoreClockの値は72000000と出るので話がややこしい。
- 2. シリアル出力がまともに出力されない（文字が抜けることが多々ある）
- WCH-Linkではこの現象が起きないが、WCH-LinkE(R0-1v3)だと起きる。WCH-LinkE自身の問題だと考え、マニュアルを何度も読み返し、WCH-LinkUtilityでいろいろいじってみたりしたが、サッパリ分からない。
Terminalソフトもいくつか試したが、どれも現象変わらずでお手上げ状態。
`WCH-LinkE`が壊れてる?としか思えない（SWDIOは問題ないのだが）。
書き込み
このマイコンはUSBからも書き込めるのだが、MounRiver Studioからはできない（やり方を知らないだけかも）。
USBでの書き込みは、WCHISPStudioから可能だ。
しかし、①MounRiver Studioでビルド（Hexファイル作成）、②マイコンを書き込みモードに変更（Boot1+Reset）、③WCHISPStudioでhexファイル選択、Downloadボタンクリックと、2つのアプリを行き来して最低3ステップの動作が必要である。
一方、MounRiver StudioとWCH-Linkの組み合わせなら、F7ビルド、F8書き込み、と2ステップ（2キー）で楽チン。USBでの書き込みにこだわることはないかも。
USBの場合にマイコンを書き込みモードに変更させるところは、RP2040やESP32S3も同様
今後
RISK-V／Rustに関する何か、もしくは、
おもしろいUSBデバイスができたら、次の記事にします。
2023.7.20追記
↓ Macの環境を作りました。
