iOS向けレガシーコントローラ(その4、応用編)

Posted at

はじめに

iOSデバイスをPCのコントローラとして使うため、以下の3つのレガシーコントローラViewを作りました。
数年前に作ったものですが、新たにSwiftUI向けのラッパーを作りましたので、今回まとめておきます。

  1. 十字ボタン <その1>記事
  2. ジョイスティック <その2>記事
  3. 回転ツマミ(ロータリーエンコーダー) <その3>記事

今回は、その4として、PCコントローラのUIを作成する応用編。


PCコントローラ

PC(ここではMacを想定)を操作する上で必要な機能として、以下の機能を想定している。

  1. キーボード系機能
    • 任意のキーコードシーケンスの送出(Write / Press / Release)

  2. マウス系機能
    • マウスポインタ移動(上下 / 左右)
    • マウスホイール操作(垂直 / 水平)
    • マウスボタン操作(左 / 中央 / 右ボタン の Down / Up)

  3. カーソル移動系機能
    • 矢印キー( / / /
    • Home / End
    • Top(⌘↑) / Bottom(⌘↓)
    • Page Up / Page Down
    • Tab / BackTab(⇧tab)

  4. 検索系機能
    • 検索(⌘F) / 次検索(⌘G) / 前検索(⇧⌘G)

  5. ズーム機能
    • 拡大(⌘+) / 縮小(⌘-) / 原寸100%(⌘0)

  6. メディア系機能
    • メディア選択 次 / 前 / ポーズ
    • 音量 上げ / 下げ / ミュート

  7. ブラウザ系機能
    • ページ 戻る / 進む / ホームページ


上記の操作について、どのコントローラが相性がよいか(使い易いか)を検討した。

適用するレガシーコントローラ

機能群 # 機能 適用可能なコントローラ
キーボード系機能 1.1 任意のキーコードシーケンスの送出(Write / Press / Release) -(Button)
マウス系機能 2.2 ポインタ移動(上下 / 左右) ・十字ボタン
・回転つまみ
2.3 ホイール操作(垂直 / 水平) ・十字ボタン
・回転つまみ
2.4 ボタン操作(左 / 中央 / 右ボタン の Down / Up) -(Button)
カーソル移動系機能 3.2 矢印キー( / / / ・十字ボタン
・回転つまみ
3.3 Home / End ・十字ボタン
・回転つまみ
3.4 Top(⌘↑) / Bottom(⌘↓) ・十字ボタン
・回転つまみ
3.5 Page Up / Page Down ・十字ボタン
・回転つまみ
3.6 Tab / BackTab(⇧tab) ・十字ボタン
・回転つまみ
検索系機能 4.2 検索(⌘F) -(Button)
4.3 次検索(⌘G) / 前検索(⇧⌘G) ・十字ボタン
・回転つまみ
ズーム機能 5.2 拡大(⌘+) / 縮小(⌘-) ・十字ボタン
・回転つまみ
5.3 原寸100%(⌘0) -(Button)
メディア系機能 6.2 メディア選択 次 / 前 ・十字ボタン
・回転つまみ
6.3 ポーズ -(Button)
6.4 音量 上げ / 下げ ・十字ボタン
・回転つまみ
6.5 ミュート -(Button)
ブラウザ系機能 7.2 ページ 戻る / 進む ・十字ボタン
・回転つまみ
7.3 ホームページへ移動 -(Button)

ジョイスティックが一つも登場しないのは意外だった。マウスカーソルの移動に使えるのだが、それは実物のマウスでよいし、PCコントローラでマウスカーソルを移動したい場面は、水平もしくは垂直に正確に1ドット、2ドットの移動を行うことであるため、ジョイスティックでは不向きだ。

十字ボタンと回転つまみ(ロータリーエンコーダー)はどちらも使えるが、十字ボタンは指を押して離してを繰り返すのに対して、ロータリーエンコーダーは指を離さず円を描くことで操作できるため、連続して同じ操作を繰り返す場合に有利である。

iPhone用コントローラ画面

iPhoneは画面サイズが小さいため、タブで機能を切り替えることにした。

タブ UIイメージ 説明
タブ共通機能 iPhone-Common.png 上部の8つのボタンは、どのタブからも共通で使えるキーボード系の機能。Esc, Delはwrite、Shift, Control, Option, Commandはその他の機能との併用するため、press/release式とした。QuickとSlowは、操作の反応を変える機能で、例えば、ロータリーエンコーダーなら、通常は一周24クリックをSlow時は一周8クリック、Quick時は一周60クリックと変化させる等
マウス系機能 iPhone-Mouse.png Left, Middle, Rightのマウスボタンはマウスドラッグ等での併用のため、press/release式。マウス移動、ホイール移動は水平、垂直を別々のコントロールとした
カーソル移動系機能 iPhone-Cursor.png カーソル移動は十字ボタンとして、上下左右のカーソル移動を確実に操作できるようにした。Quick/Slowで移動数も変化。前検索/次検索とTab/backTabも十字ボタン。前ページ/次ページはロータリーエンコーダーとした
メディア系/ブラウザ系機能 iPhone-Media.png 十字ボタンで前/次、上/下を操作できるようにした

十字ボタンを多用しているが、ほとんどが、左右のボタンだけ、上下のボタンだけで使っており、他の方向イベントは無視する。このため、十字ボタンを改修して、必要とする方向を指定し、それ以外のイベントは通知しないように機能追加した。(<その1>改訂履歴 参照)

十字ボタンとロータリーエンコーダーの使い分けは、操作性の好みもあるので、使ってみてコントロールを取り替えることで対応するつもりである。
使うコントロールを自由に変えることができるのも、ソフトウェアならではの利点である。

iPad用コントローラ画面

iPhoneのコードそのまま使い、iPhoneを横に3つ並べたデザインとした。
広い画面を有効に使えておらず、手抜き感があるが・・・


その後、Findを回転つまみに変更している。iPhone用も。

iPgone1.png iPhone2.png

デモ動画

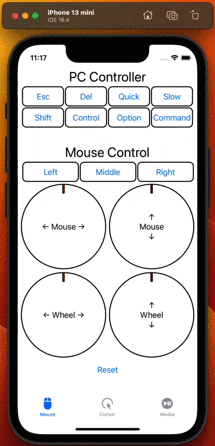

iPhone用のUIを実行させた動画。
単にクリック/ドラッグしているだけで、実際のPC操作とは無関係


今回、iPhone用、iPad用のUIを設計しました。今後、PC制御部分を作り込んでいきます。
以上
