Google Earthを用いたポリゴン作成

はじめに
ポリゴンの作成
Pythonでのポリゴン読み込み
おわりに

はじめに

はじめまして！データサイエンティストの渡邊です。株式会社GEOTRA(@GEOTRA )にてGIS（Geographic Information System：地理情報システム）データを用いた分析を行っています。

GISデータを取り扱う際に必ずと言っていいほど出てくるのが、ポリゴンという概念です。ポリゴンは、2次元平面上の閉じた図形のことを指し、複数の頂点を結んで形成されます。例えば、特定のエリアにどれくらい人がいるかを集計する際には、エリアを表現するポリゴンを作成し、そのポリゴン内の座標を抽出することになります。

本記事ではGoogle Earthを用いてポリゴンを作成し、Pythonで読み込む方法を紹介します。

ポリゴンの作成

座標を取得するためにGoogle Earthを用います。利点として、描画したポリゴンを保存できることが挙げられます。利点として以下が挙げられます。

• 複数のポリゴンを1つの「プロジェクト」としてまとめられる
• ポリゴンに名前をつけて保存できる
• 後からポリゴンの形状を変更したくなったときに、過去に作成したポリゴンの頂点の位置を調整するだけで済む

手順

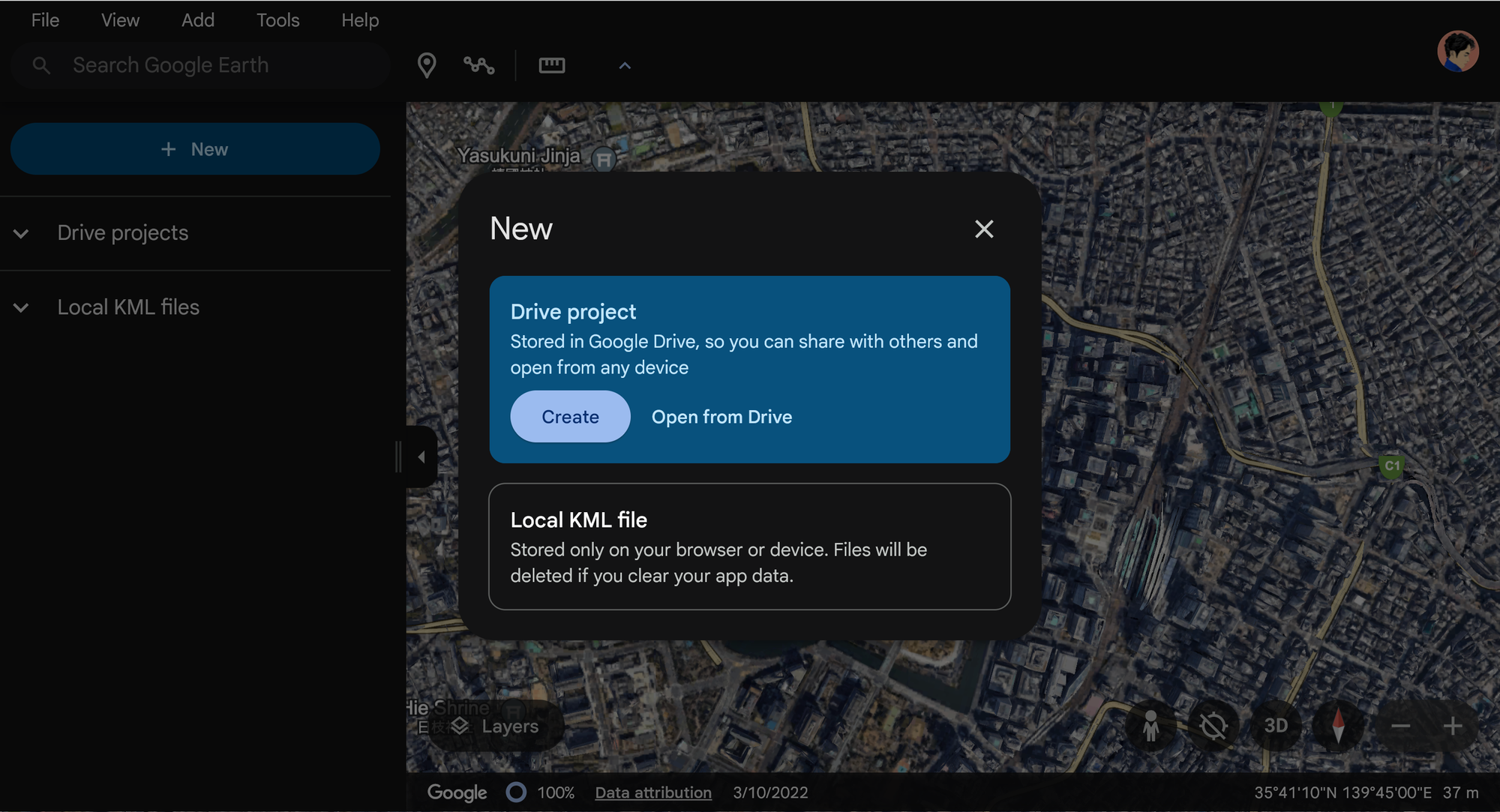

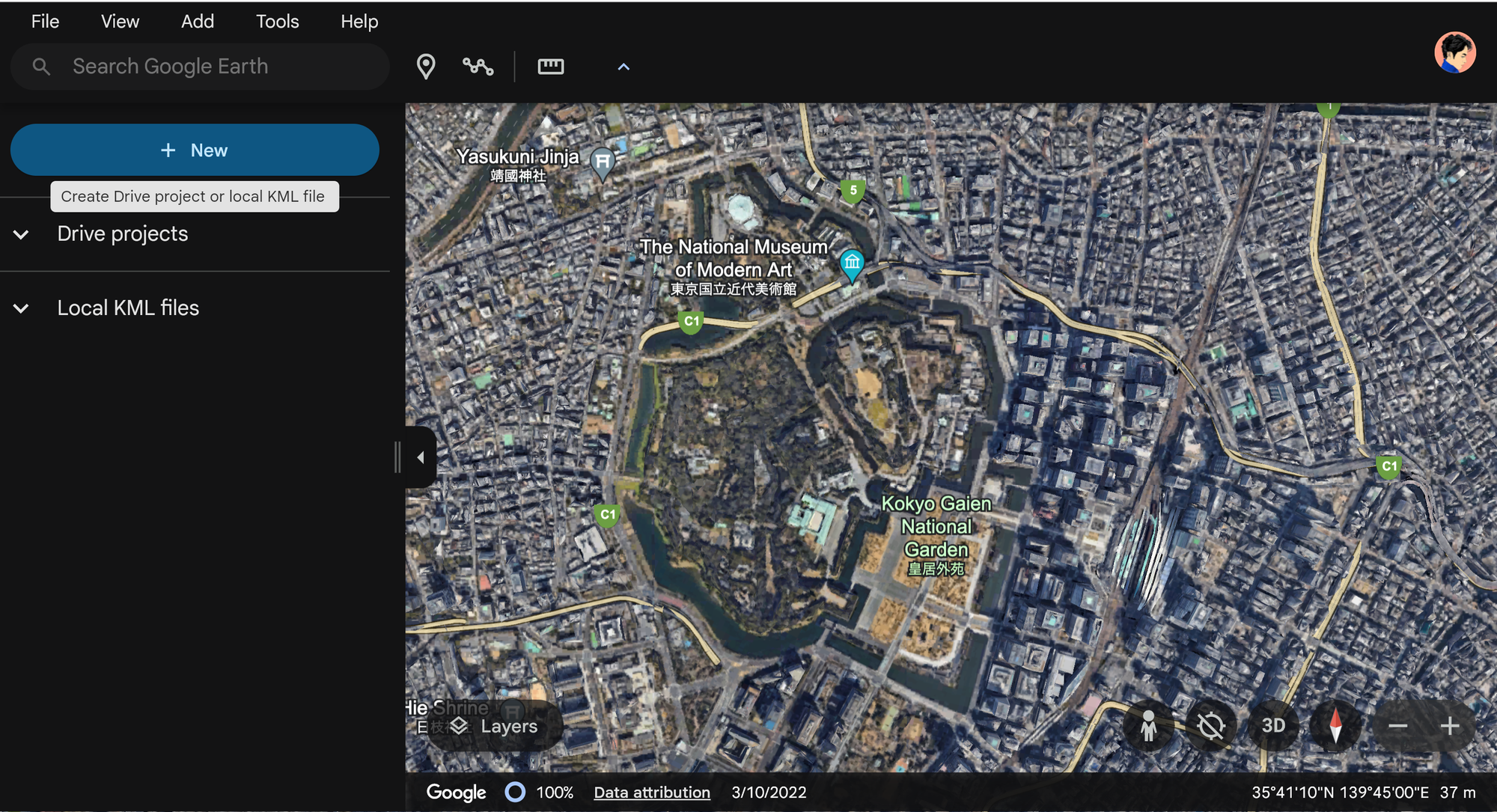

1. +New > Create と進むとUntitledという名前のプロジェクトが立ち上がる

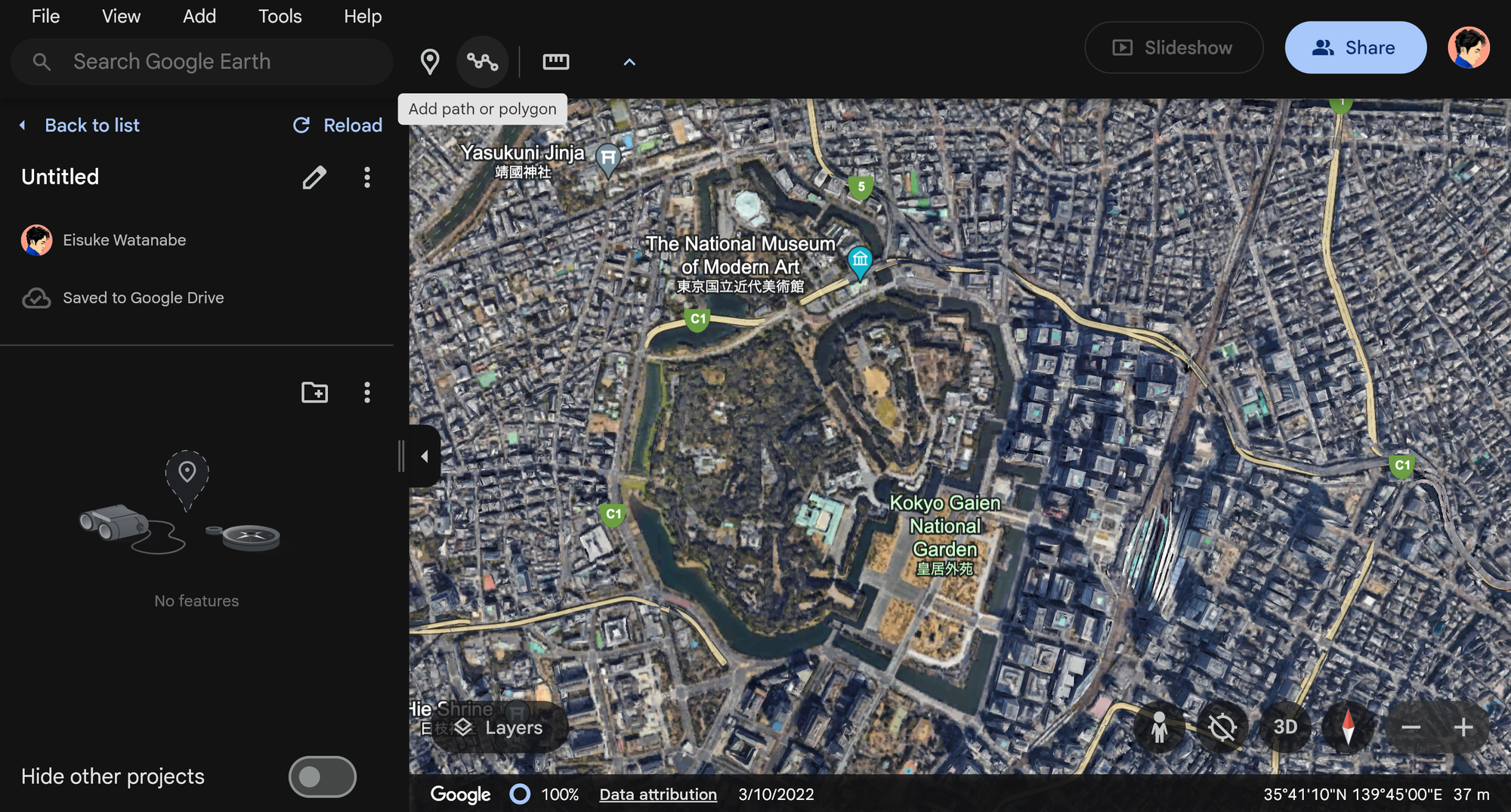

2. 上の軌跡のようなアイコンをクリックするとポリゴンの頂点が打てる

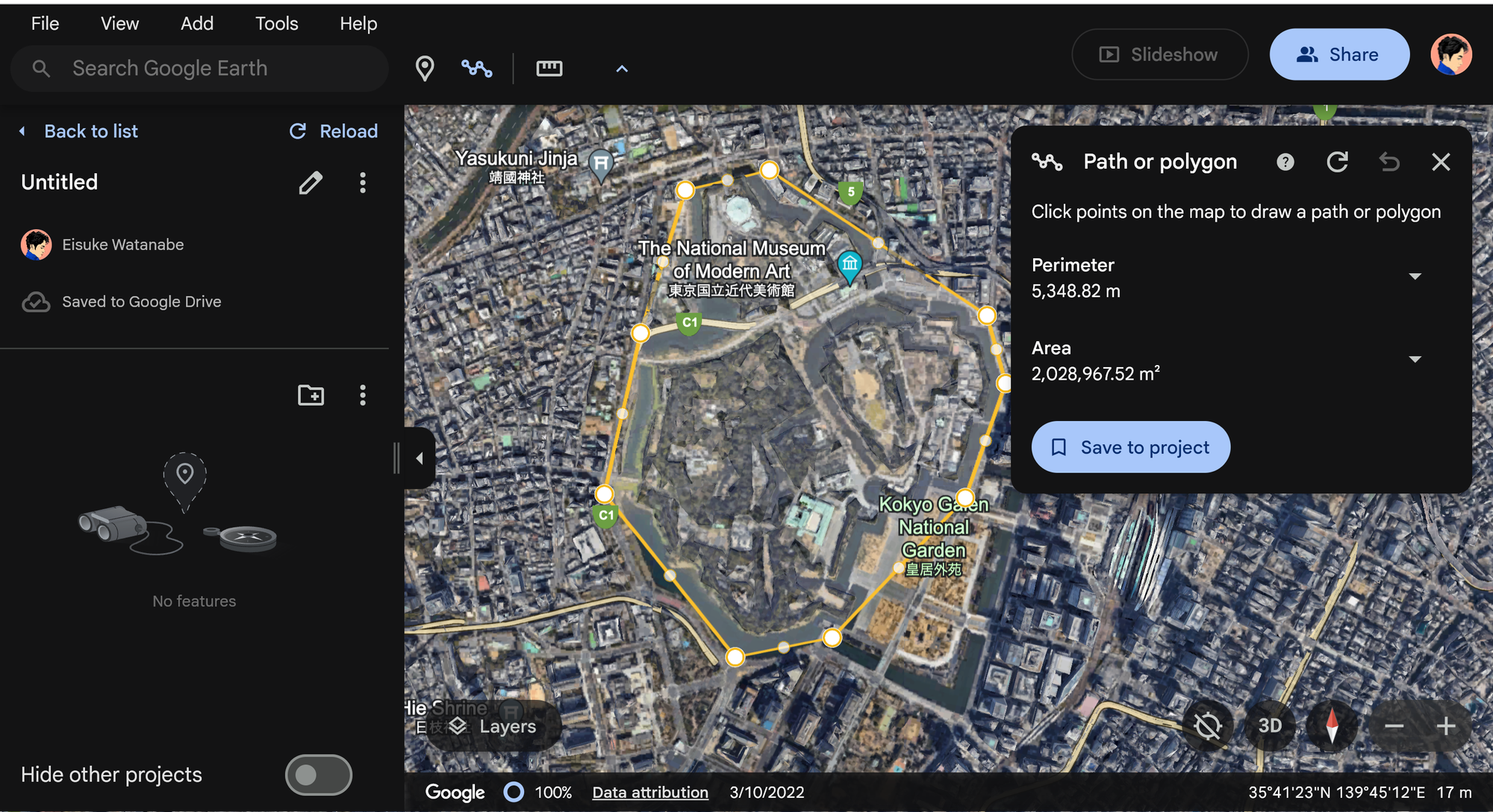

   • 最後に始点に戻るように頂点を打つとポリゴンが完成、 Save to project で保存
   • ポリゴンの頂点の座標はドラッグで調整することができる
   • ポリゴンそれぞれにも名前をつけることもできる

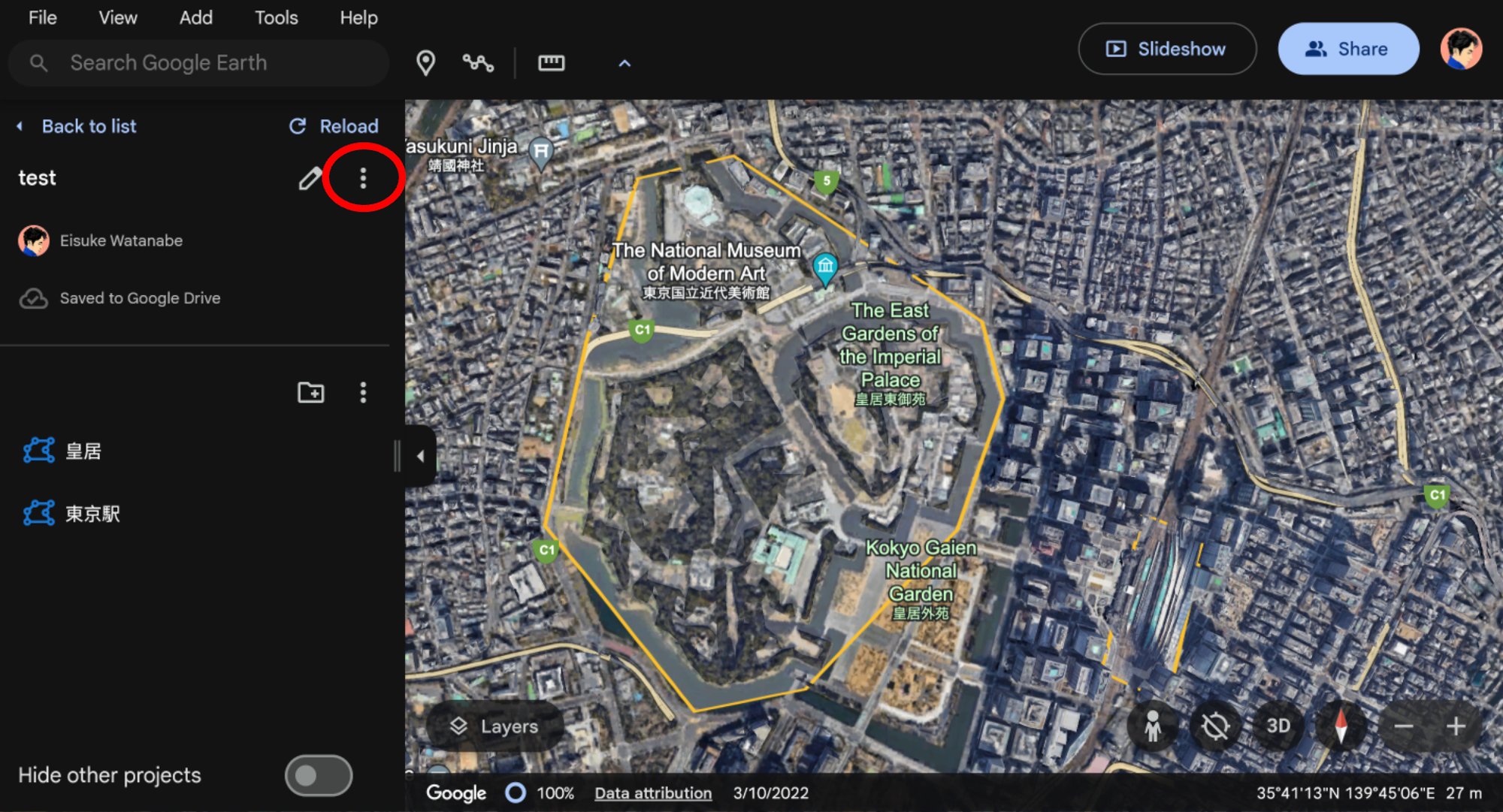

3. 図の赤丸で囲まれた部分をクリックし、Export as KML fileをクリックするとkmlファイルがダウンロードされる

   • 複数のポリゴンもプロジェクト単位で一括でエクスポートすることができる




Pythonでのポリゴン読み込み

上記でポリゴンの情報を含むKMLファイルを得ることができました。KML（Keyhole Markup Language）ファイルとは地理空間情報を記述するためのファイル形式の一種で、XMLベースの形式で地理的な領域、地図上のポイントやライン、領域を定義することができます。

<Placemark id="0EAD842F1130682B2C06">
		<name>東京駅</name>
		<LookAt>
			<longitude>139.7501841111797</longitude>
			<latitude>35.68636344078155</latitude>
			<altitude>37.25960696330495</altitude>
			<heading>0</heading>
			<tilt>0</tilt>
			<gx:fovy>30</gx:fovy>
			<range>5924.133578336332</range>
			<altitudeMode>absolute</altitudeMode>
		</LookAt>
		<styleUrl>#__managed_style_0B7D4AFCD7306829CA29</styleUrl>
		<Polygon>
			<outerBoundaryIs>
				<LinearRing>
					<coordinates>
						139.7677959733631,35.67777874606371,0 139.7691946410166,35.68285571318568,0 139.7668705305633,35.68367674107219,0 139.7652487360985,35.67875838784805,0 139.7677959733631,35.67777874606371,0
					</coordinates>
				</LinearRing>
			</outerBoundaryIs>
		</Polygon>
	</Placemark>

手順

• pykmlを使うのが便利
• kmlファイルの処理
  • Document.Placemark に各ポリゴンの情報が保存されている
  • Document.Placemark.Polygon.outerBoundaryIs.LinearRing.coordinatesに各ポリゴンの頂点の座標が保存されている
  • ポリゴンの頂点の座標のx座標, y座標, z座標が空白区切りで保存されている
    • x1,y1,z1 x2,y2,z2 ... xn,yb,zn
    • z座標は基本的に使わないので除く必要がある

from pykml import parser
from shapely.geometry import Polygon

# kmlファイルの読み込み
path = "hogehoge/filename.kml"
with open(path, 'r', encoding='utf-8') as f:
    doc = parser.parse(f).getroot().Document

polygons = [] # ポリゴンのリスト

for p in doc.Placemark: #すべてのPlacemark(=ポリゴン)について処理を行う
    #ポリゴンの頂点の座標を取得
    loc = p.Polygon.outerBoundaryIs.LinearRing.coordinates
    #分割してx,y座標のみ取得, 各座標のtupleのリストを得る
    loc = str(loc).replace('\n', '').replace('\t', '').split(' ')[:-1] # 最後の頂点の座標は最初の頂点と同じなので除く
    loc = list(map(lambda x: tuple(map(float, x.split(',')[:2])), loc)) #floatに変換&z座標を除く
    polygons.append(Polygon(loc)) # リストに追加

可視化

確認のため得られたポリゴンをGISツールを用いて確認していきます。ここではGISツールとしてkepler.glを用います。

まず、得られたポリゴンをgeopandasを通してcsv形式でアウトプットします。

import geopandas as gpd
gpd.GeoDataFrame({'geometry':polygons}).to_csv('polygons.csv')

あとはkepler.glでcsvファイルを読み込むだけです。Google Earthで作成した2つのポリゴンが抽出できているのが確認できます。

kepler.glのライブラリを使えばjupyter notebook上でも確認できます

from keplergl import KeplerGl

Map = KeplerGl()
Map.add_data(data=gpd.GeoDataFrame({'geometry':polygons}))
Map
