FX3UでFX3U-USB-BD経由の通信ができなくなったときの処置

１．はじめに

三菱電機のPLC「MELSEC FX3Uシリーズ CPU」に、あとからRS-485通信ユニットを拡張したときに、元々設置していたFX3U-USB-BD経由での通信ができずハマってしまいました。
ここではその対策について説明します。

２．背景

（１）元々の状況

• MELSEC FX3Uシリーズには、CPU本体にUSB接続端子が無く、GXWorksからCPUへの通信はRS-485での通信だけになります
• そのため、タッチパネル（GOT 1000）をRS-485に接続すると、GXWorksからCPUへの通信は、タッチパネル経由だけが可能になります
• タッチパネル経由での通信速度は速くないので、FX3U-USB-BDを拡張して、USB経由で接続できるようにしていました

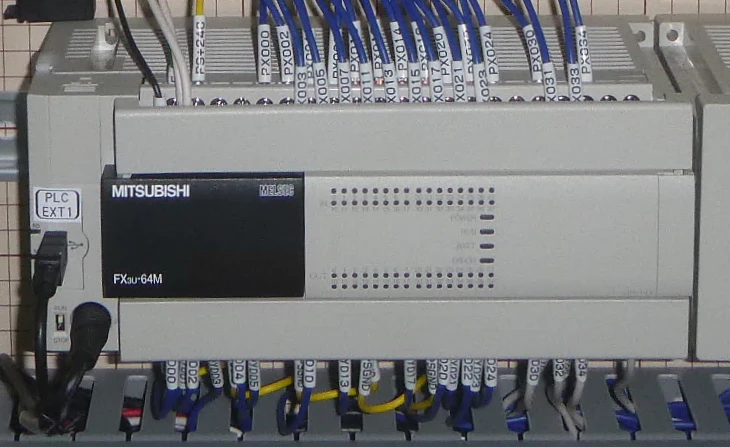

　　　　　↑　CPU本体のRS-485端子（タッチパネルへ接続）
　　↑　FX3U-USB-BDのUSB端子（パソコンのGXWorksへ接続）

（２）RS-485通信ユニットを拡張

1. インバータ（FREQROL D-700）を追加して、PLCからRS-485経由で速度可変できる状態にしたかった
2. RS-485通信ユニット（FX3U-485ADP-MB）を追加
3. GX Works2のPCパラメータ設定を変更
   • FX3U-485ADP-MBの設定を1ch側に追加
   • パラメータをPLCに書き込み
4. 書き込んだ直後から通信ができなくなった！

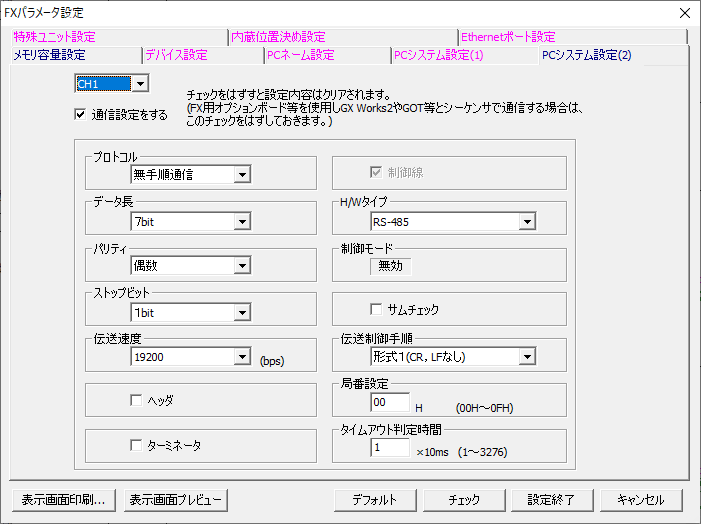

この時点のPCパラメータ設定状況

※どうしようもないので、CPU本体のRS-485端子から通信･･･（なのでタッチパネルが動かない

３．処置

（１）原因

FX3U-485ADP-MBを1chに設定したことが原因でした。
実際は下記の様に割り当たっています。

チャンネル番号	接続機器
1ch	FX3U-USB-BD	これにもチャネルが割り当てられていた。しかも1ch！！
2ch	FX3U-485ADP-MB

したがって、PCパラメータ設定・「PCシステム設定２」で、FX3U-485ADP-MBを1ch側で使う設定をしてしまうと、実は1ch側に割り当たっているFX3U-USB-BDの通信設定が上書きされてしまい、FX3U-USB-BD経由でのGXWorksとの通信ができなくなってしまいます。

さらに困ったことに、
1chの設定を入れてしまったあとに気づいて「PCシステム設定２」の「ch1」のチェックを外してしまっても、シーケンサの中には設定が残ってしまい、GXWorkのPCパラメータ画面からは設定が直せなくなります。
（ひどい･･･）

（２）処置

1. GXWorksをCPU本体のRS-485端子から通信できるように接続
2. モニタモードに切り替え
3. D8120（通信フォーマット設定）の値を、現在値変更ウィンドウから強制的に"0"にする

• これで、先ほどの「GXWorkのPCパラメータ画面から設定が直せない」が回避出来ます

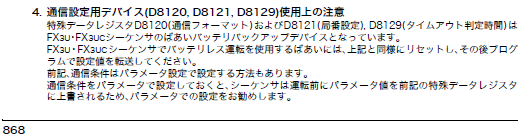

• D8120はバッテリーバックアップ対象なので、バッテリーを抜かない限り保持されたままになります･･･

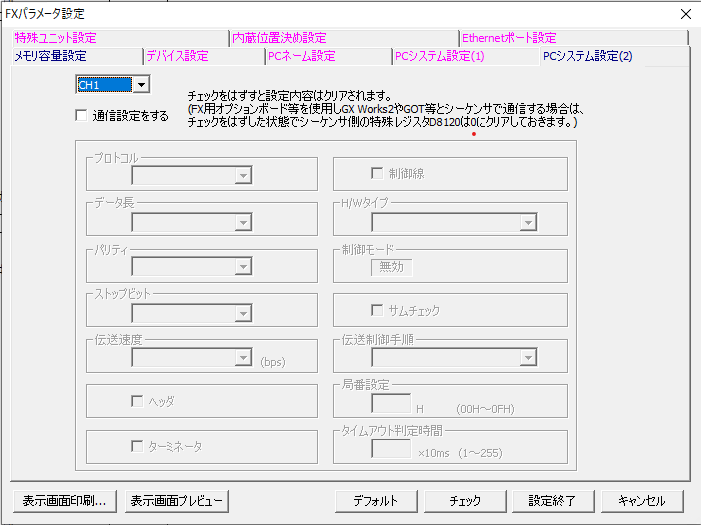

1. 下記の画像に従って、設定をし直す
2. PLCにパラメータを書き込む

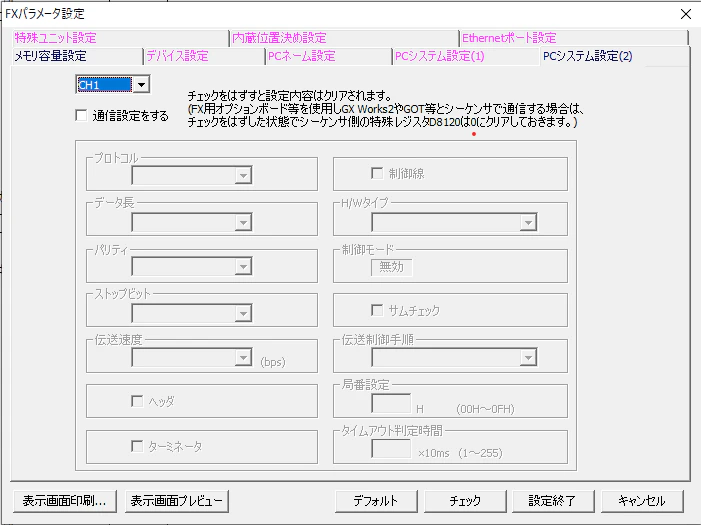

1ch側は空欄のままにしておく

2ch側にFX3U-485ADP-MBの設定を入れる

３．まとめ

この復帰の手順は、おそらくマニュアルからは読み取れないです･･･

FX3S・FX3G・FX3GC・FX3U・FX3UCシリーズ
プログラミングマニュアル［基本・応用命令解説編］

なので、サポートセンターの方に相談して助けて頂きました。
（感謝
