はじめに

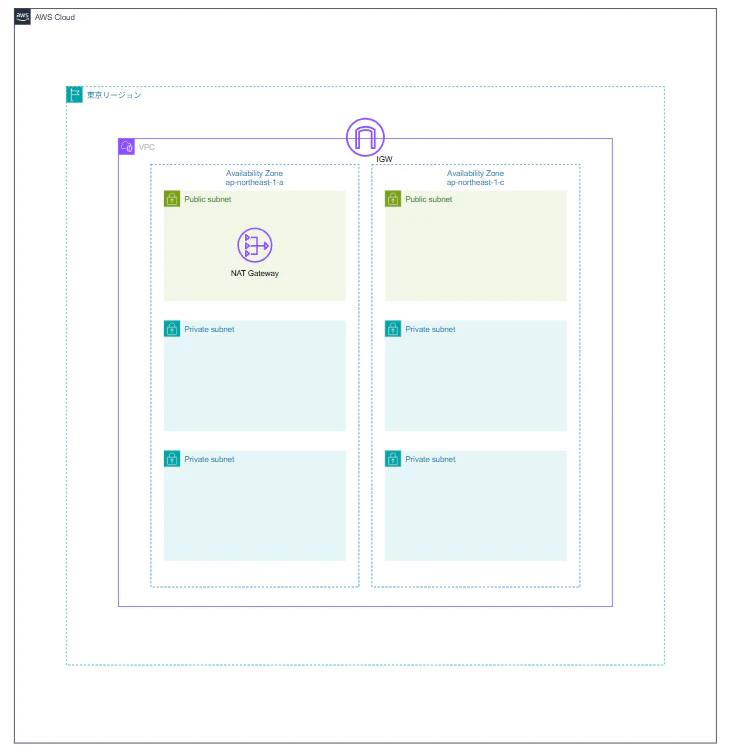

今回はマルチAZを全部手動で作りたいので、下記のAWS構成図のように作っていきます
※全て東京リージョンで行っております
手順1：VPCの作成
VPCの設定
| 設定項目 | 入力内容 |
|---|---|
| 作成するリソース | VPCのみ |
| 名前タグ | sample-vpc |
| IPv4 CIDR ブロック | IPv4 CIDRの手動入力 |
| IPv4 CIDR | 10.0.0.0/24 |
入力が完了しましたら、VPCを作成をクリックします
手順2：サブネットの作成
サブネット計4つを2種類のAZでそれぞれ2つずつ作成します
VPCのVPC IDは先ほど作成したsample-vpcを選択します
サブネットの設定(1つ目のパブリックサブネット)
| 設定項目 | 入力内容 |
|---|---|
| サブネット名 | sample-vpc-public-1a |
| アベイラビリティーゾーン | ap-northeast-1a |
| IPv4 サブネット CIDR ブロック | 10.0.0.0/26 |
サブネットの設定(2つ目のパブリックサブネット)
| 設定項目 | 入力内容 |
|---|---|
| サブネット名 | sample-vpc-public-1c |
| アベイラビリティーゾーン | ap-northeast-1c |
| IPv4 サブネット CIDR ブロック | 10.0.0.64/26 |
サブネットの設定(1つ目のプライベートサブネット)
| 設定項目 | 入力内容 |
|---|---|
| サブネット名 | sample-vpc-private-1a-1 |
| アベイラビリティーゾーン | ap-northeast-1a |
| IPv4 サブネット CIDR ブロック | 10.0.0.128/27 |
サブネットの設定(2つ目のプライベートサブネット)
| 設定項目 | 入力内容 |
|---|---|
| サブネット名 | sample-vpc-private-1a-2 |
| アベイラビリティーゾーン | ap-northeast-1a |
| IPv4 サブネット CIDR ブロック | 10.0.0.192/28 |
サブネットの設定(3つ目のプライベートサブネット)
| 設定項目 | 入力内容 |
|---|---|
| サブネット名 | sample-vpc-public-1c-1 |
| アベイラビリティーゾーン | ap-northeast-1c |
| IPv4 サブネット CIDR ブロック | 10.0.0.160/27 |
サブネットの設定(4つ目のプライベートサブネット)
| 設定項目 | 入力内容 |
|---|---|
| サブネット名 | sample-vpc-public-1c-2 |
| アベイラビリティーゾーン | ap-northeast-1c |
| IPv4 サブネット CIDR ブロック | 10.0.0.208/28 |
入力が完了しましたら、サブネットを作成をクリックします
手順3：インターネットゲートウェイを作成し、VPCにアタッチ
インターネットゲートウェイの作成
| 設定項目 | 入力内容 |
|---|---|
| 名前タグ | sample-vpc-igw |
入力が完了しましたら、インターネットゲートウェイの作成をクリックします
VPCにアタッチ
-
sample-vpc-igwをクリック - 左上の
アクションからVPCにアタッチをクリックし、VPCにアタッチの画面へ - 使用可能なVPCから
sample-vpcを選択 -
インターネットゲートウェイのアタッチをクリック
手順4：Elastic IPアドレスを割り当て
-
Elastic IPアドレスを割り振るをクリック - 変更する箇所がないので、
割り振るをクリック
手順5：NATゲートウェイの作成
| 設定項目 | 入力内容 |
|---|---|
| 名前 | sample-vpc-ngw |
| サブネット | sample-vpc-public-1a |
| 接続タイプ | パブリック |
| Elastic IP 割り当て ID | 手順4で作ったElastic IPアドレスを選択 |
入力が完了しましたら、NATゲートウェイを作成をクリックします
手順6：ルートテーブルの作成
ルートテーブルの作成
ルートテーブルはインターネットゲートウェイ用とNATゲートウェイ用の2つを作成します
インターネットゲートウェイ用
| 設定項目 | 入力内容 |
|---|---|
| 名前 | sample-vpc-rtb-public-igw |
| VPC | sample-vpc |
NATゲートウェイ用
| 設定項目 | 入力内容 |
|---|---|
| 名前 | sample-vpc-rtb-private-ngw |
| VPC | sample-vpc |
入力が完了しましたら、ルートテーブルを作成をクリックします
ルートを編集
インターネットゲートウェイ用
-
sample-vpc-rtb-public-igwをクリック - ルートタブの
ルートを編集をクリック
| 設定項目 | 入力内容 |
|---|---|
| ルート1 | 変更なし |
| ルート2 | |
| 送信先 | 0.0.0.0/0 |
| ターゲット | インターネットゲートウェイ sample-vpc-igw
|
NATゲートウェイ用
-
sample-vpc-rtb-private-ngwをクリック - ルートタブの
ルートを編集をクリック
| 設定項目 | 入力内容 |
|---|---|
| ルート1 | 変更なし |
| ルート2 | |
| 送信先 | 0.0.0.0/0 |
| ターゲット | NATゲートウェイ sample-vpc-ngw
|
入力が完了しましたら、変更を保存をクリックします
サブネットのルートテーブルの関連付けを編集
EC2をローカル環境から接続して作業を行う場合は、コスト面などの関係からぎりぎりまでパブリックサブネットで作業することをお勧めいたします(その場合、サブネットの関連付けをインターネットゲートウェイからNATゲートウェイへ切り替える作業をぎりぎりに行います)
インターネットゲートウェイ用
-
sample-vpc-rtb-public-igwをクリック - サブネットの関連付けタブの
サブネットの関連付けを編集をクリック -
sample-vpc-public-1aとsample-vpc-public-1c、(sample-vpc-private-1a-1、sample-vpc-private-1a-2、sample-vpc-private-1c-1、sample-vpc-private-1c-2)をチェックし、関連付けを保存をクリック
NATゲートウェイ用
-
sample-vpc-rtb-private-ngwをクリック - サブネットの関連付けタブの
サブネットの関連付けを編集をクリック -
sample-vpc-private-1a-1、sample-vpc-private-1a-2、sample-vpc-private-1c-1、sample-vpc-private-1c-2をチェックし、関連付けを保存をクリック
まとめ
東京リージョンにおいて、マルチAZ対応のVPCを手動で構築し、インターネットおよびNATゲートウェイを用いた適切なルーティング設定を行いました。
