はじめに
blenderの座標軸方向と、視点切り替えについて、これまで、漫然と覚えていたことを、自分なりに整理してみた。
初期画面における座標軸

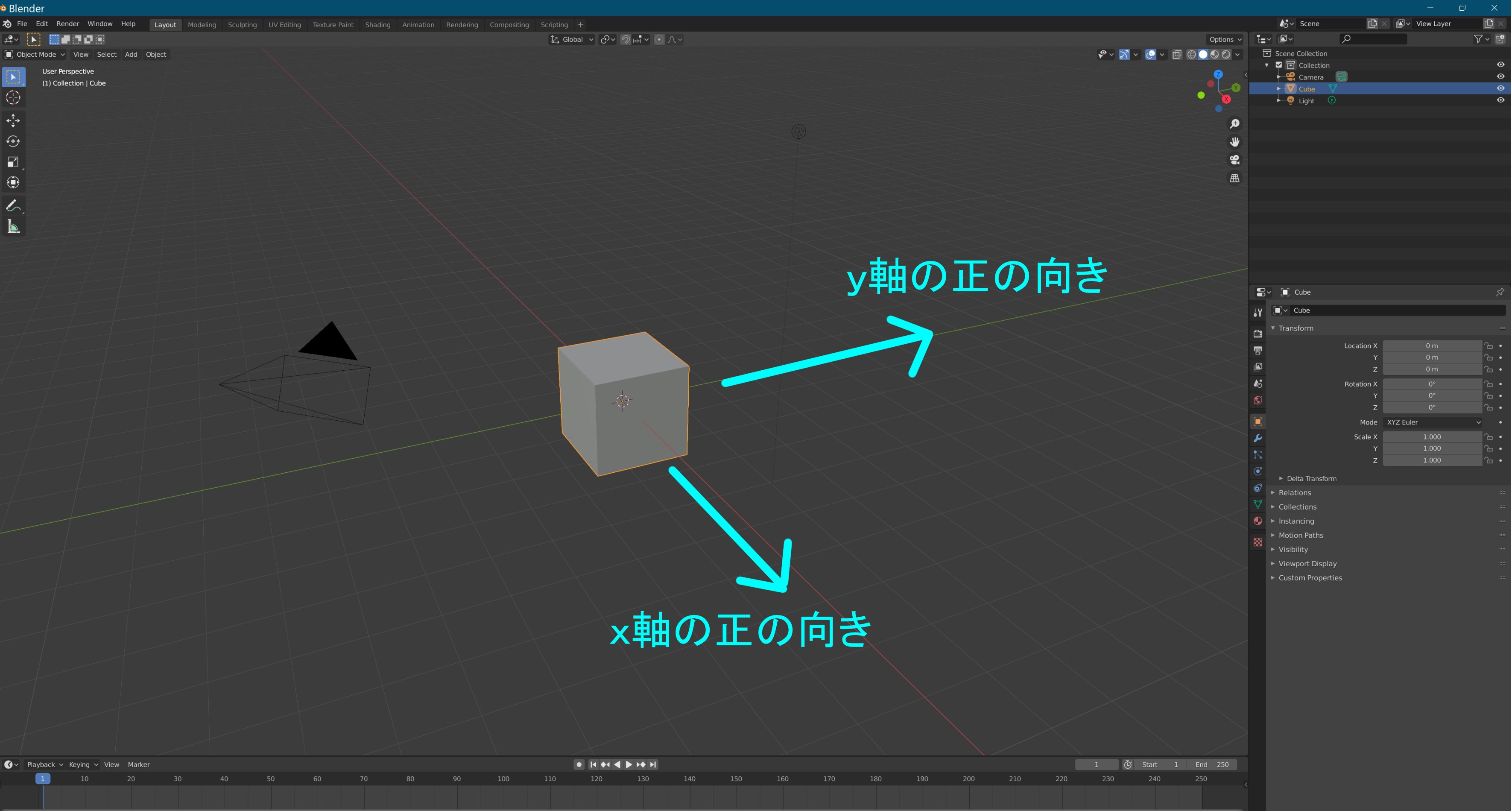

初期画面の、立方体が置かれた座標軸は、図のようになっている。blenderの３Ｄビューポート右上に、常に向きは表示されているが、分かりやすく書き込んでみた。
ｘ軸の正が手前、ｙ軸の正が奥、となっており、直感的な向きとずれているが、blenderは、３次元座標に右手系を使っているので、このような配置になる。
スザンヌを置いた時の、ローカル座標
立方体を削除して、スザンヌを置いてみる。
この際、スザンヌのローカル座標は、グローバル座標を引き継ぐので、ローカル座標のｙの正方向が、スザンヌにとっては後ろ向き、ローカル座標のｘの正方向が、スザンヌにとっては左向きとなる。
直感的には、スザンヌの顔の向きが、ｘ軸正方向のように思えるが、そうではない。
ただ、モデリングをする際には、この配置は望ましいものとなる。モデリングでは、左右対称を良く利用するが、blenderでは、ミラーモディファイアのデフォルトで対称としているのは、ｘ軸となっている。そして、ｘ軸の正が右に向かうようにモデルを置くと、モデルの正面方向は、ｙ軸の負の方向、つまり、図の状況となる。

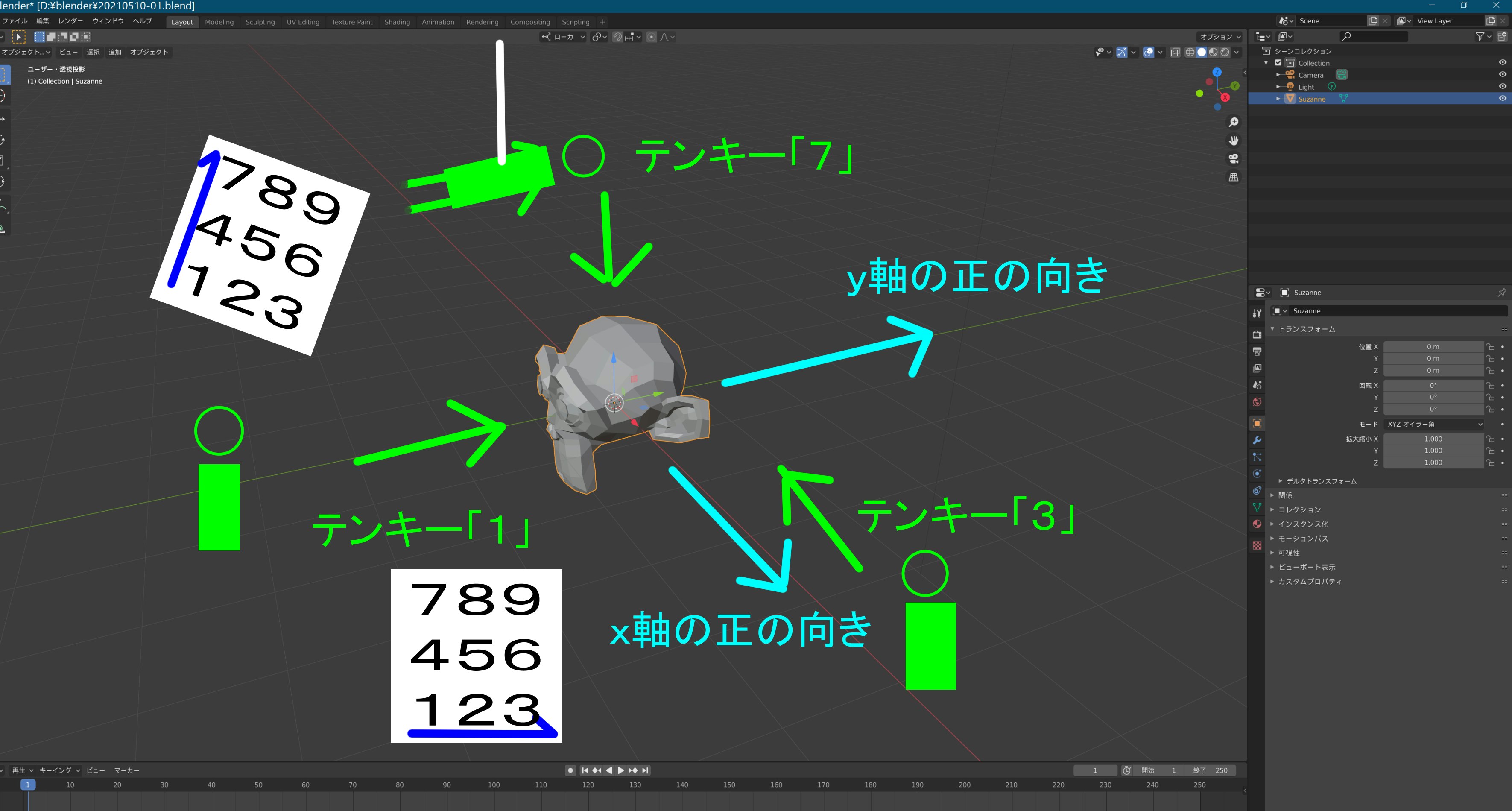

テンキーによる視点切り替えについて
「１」を押した場合

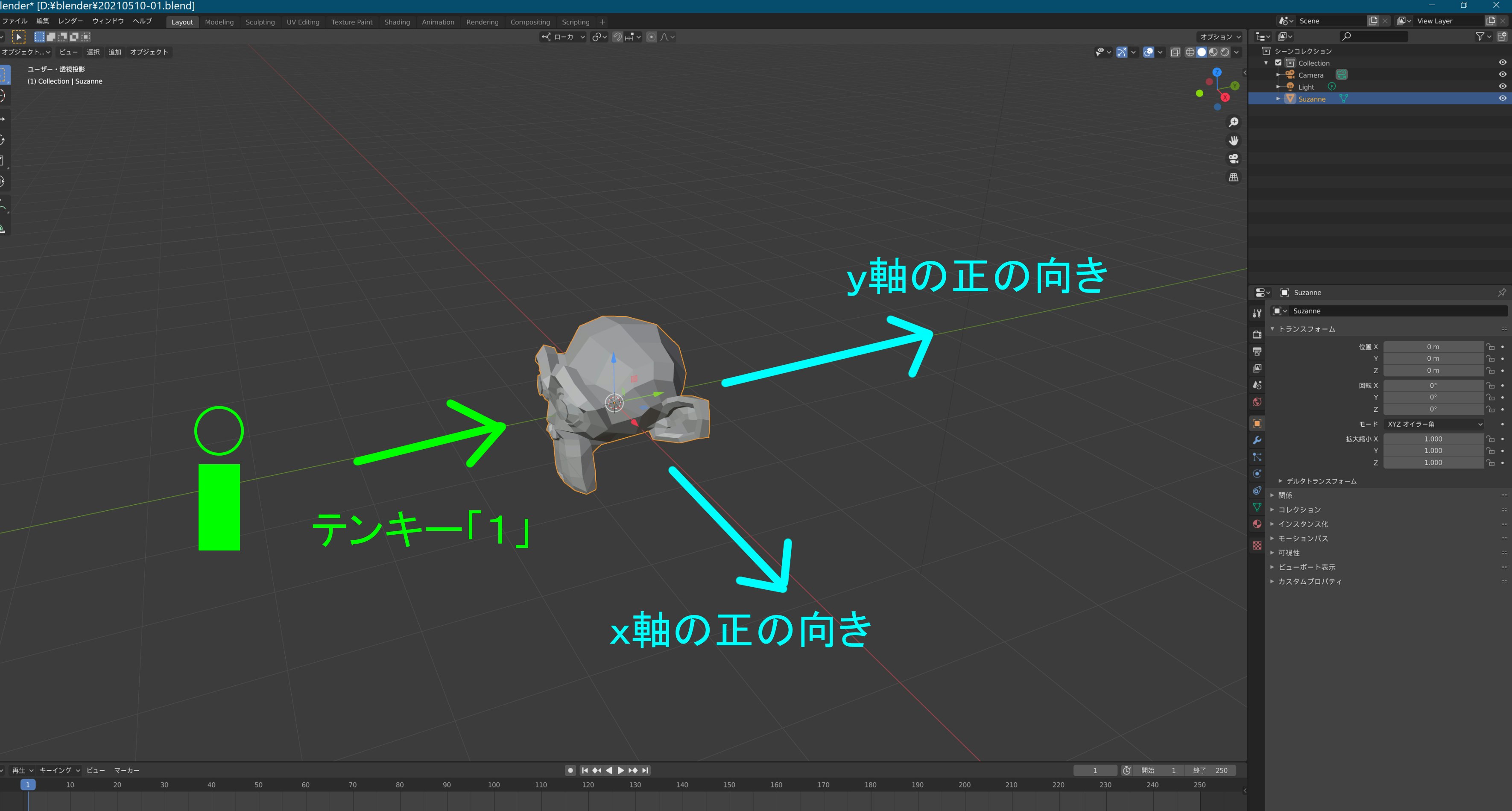

モデルが、ｙ軸負の方向を向いているので、その正面となるのは、ｙ軸の正方向となる。テンキー「１」によって、視点がｙ軸の正方向へと向かう。
この時、ｘ軸正が右、ｚ軸正が上になる
「３」を押した場合
テンキー「３」は、「１」の状態から右方向へ動いて、スザンヌを横から見ることになる。
テンキーにおける、「１」と「３」の位置関係の通りにカメラが動く訳である。
この時、ｙ軸正が右、ｚ軸正が上になる。
視点と座標軸方向との関係で言えば、「１」の時には、ｙ軸上の正の方向を向いていたのだが、「３」だと、ｘ軸上の負の方向を向くことになる。ここも、直感と反する。
「７」を押した場合
テンキー「７」は、「１」の状態から上方向へ動いて、スザンヌを上から見ることになる。
テンキーにおける、「１」と「７」の位置関係の通りにカメラが動く訳である。
この時、ｘ軸正が右、ｙ軸正が上になる。
まとめ
結局、使い続けて、慣れていくしかない。今日もblenderを頑張ろうと思いました。
