@mumoshu(Yusuke Kuoka)

Selenium Grid from Concourse on Kubernetes

Last updated at Posted at 2017-06-08
1 / 27

Concourse CI/CD Meetup Tokyo #6の登壇資料です。

アジェンダ

  • Selenium Grid
  • Selenium Grid from Concourse
  • Selenium Grid from Concourse on Kubernetes
  • やってみよう
  • Future Work: Selenium Grid from Concourse on Kubernetes on AWS

Selenium Grid

複数のマシンやコンテナにSeleniumのテストを分散並列実行させるためのプロキシ

用語

WebDriver プログラムしたとおりにブラウザを動かすドライバ。プログラムから見れば、ドライバ=ブラウザ。同じマシン・コンテナ内で実際のブラウザの起動やコントロールを行う
RemoteWebDriver 別プロセスで動いているWebDriverを動かすWebDriver
Selenium Node RemoteWebDriver Serverが実行されているマシン、コンテナ

Selenium Grid from Concourse

ConcourseタスクからSeleniumテストの分散・並列実行

メリット

テストの所要時間短縮
複数ブラウザを対象にテスト
BrowserStack、SauceLabsなどの有償サービスを使わなくてもできる)

デメリット

ConcourseとSelenium Gridのクラスタをそれぞれセットアップする手間
Selenium GridのURLがローカルと本番で異なる

⎈ Selenium Grid from Concourse on Kubernetes

Kubernetes上でConcourseとSelenium Gridをホストする

メリット

ConcourseとSelenium Gridのクラスタをそれぞれセットアップ
Selenium GridのURLがローカルと本番で一緒 - ローカル環境でも本番環境でも全く同じパイプライン・タスクでSeleniumテストの分散・並列実行ができる

やってみよう

  • ローカルKubernetes(K8S)クラスタ作成
  • K8SにSelenium Gridをインストール
  • ChromeノードにVNCで接続
  • Pythonのreplでテストコードを書く
  • pytestでテスト実行
  • K8SにConcourseをインストール
  • Concourse Job/Taskからテスト実行
  • テスト実行の様子を観察
  • プロセス並列で実行
  • 上級編: いちいちgit commit&pushせずにテストしたい

やってみよう

  • ローカルKubernetes(K8S)クラスタ作成
  • K8SにSelenium Gridをインストール
  • ChromeノードにVNCで接続
  • Pythonのreplでテストコードを書く
  • pytestでテスト実行
  • K8SにConcourseをインストール
  • Concourse Job/Taskからテスト実行 ←Concourseの話
  • テスト実行の様子を観察
  • プロセス並列で実行
  • 上級編: いちいちgit commit&pushせずにテストしたい ←Concourseの話

ローカルK8Sクラスタ作成

minikube start --cpus 4 --memory 6144

  • CPUは4コア(Concourse Web/Workerでそれぞれ1コア+その他で2コア)
  • メモリは多めに6GB確保
    • 　minikubeVMのデフォルトメモリサイズは1024M
    • 　MySQL, Redis, Selenium Grid Hub, Selenium Node
      Firefox/Chromeを起動するとだいたい4GBくらい
    • Concourse Web/Workerでだいたい1GBくらい

Selenium Gridインストール

helm install stable/selenium \
  --set chromeDebug.enabled=true \
  --set firefoxDebug.enabled=true
  --name selenium-grid
  • ただし、2017/06/05現在下記PRのマージが必要
    • https://github.com/kubernetes/charts/pull/1239
    • それまでは自分でHelm Chartをビルド&インストール
    • helm package . && helm install selenium-0.1.1.tgz --set chromeDebug.enabled=true --set firefoxDebug.enabled=true --name selenium-grid

ChromeノードにVNCで接続

kubectl port-forward --namespace default \
  $(kubectl get pods --namespace default \
    -l app=selenium-grid-selenium-chrome-debug \
    -o jsonpath='{ .items[0].metadata.name }') 5900

macOS標準装備のVNCクライアントで接続

open vnc://127.0.0.1:5900

SeleniumのRemoteWebDriver実行用コンテナ作成

kubectl run selenium-python --image=google/python-hello

export PODNAME=`kubectl get pods --selector="run=selenium-python" --output=template --template="{{with index .items 0}}{{.metadata.name}}{{end}}"`

# 初回はdocker pullに時間がかかるので数分待ってから・・・
kubectl exec --stdin=true --tty=true $PODNAME bash

pip install selenium
python

Pythonのreplでテストコードを書く

from selenium import webdriver
from selenium.webdriver.common.desired_capabilities import DesiredCapabilities

driver = webdriver.Remote(
  command_executor='http://selenium-grid-selenium-hub:4444/wd/hub',
  desired_capabilities=getattr(DesiredCapabilities, "CHROME")
)
driver.get("http://google.com")

assert "google" in driver.page_source
driver.close()

pytestでテスト実行

pip install -U pytest

import time

from selenium import webdriver
from selenium.webdriver.common.desired_capabilities im
port DesiredCapabilities

def test_chrome():
        driver = webdriver.Remote(
          command_executor='http://selenium-grid-selen
ium-hub:4444/wd/hub',
          desired_capabilities=getattr(DesiredCapabili
ties, "CHROME")
        )
        driver.get("http://google.com")
        time.sleep(5)
        assert "google" in driver.page_source
        driver.close()

pytest

K8SにConcourseをインストール

helm install stable/concourse --name concourse

export POD_NAME=$(kubectl get pods --namespace default -l "app=concourse-web" -o jsonpath="{.items[0].metadata.name}")
    echo "Visit http://127.0.0.1:8080 to use Concourse"
    kubectl port-forward --namespace default $POD_NAME 8080:8080

open http://127.0.0.1:8080/


Concourseパイプラインをつくる

jobs:
- name: e2e
  plan:
  - task: pytest-selenium
    config:
      platform: linux
      image_resource:
        type: docker-image
        source: {repository: google/python-hello}
      run:
        path: bash
        args:
        - -exc
        - |
          apt-get update -y
          apt-get install curl -y
          pip install selenium
          pip install -U pytest
          cat << EOS > e2e_test.py
          import time

          from selenium import webdriver
          from selenium.webdriver.common.desired_capabilities import DesiredCapabilities

          def test_chrome():
          	driver = webdriver.Remote(
          	  command_executor='http://selenium-grid-selenium-hub:4444/wd/hub',
          	  desired_capabilities=getattr(DesiredCapabilities, "CHROME")
          	)
          	driver.get("http://google.com")
          	time.sleep(5)
          	assert "google" in driver.page_source
          	driver.close()

          EOS
          pytest

$ fly login -t k8s -c http://127.0.0.1:8080 -u concourse -p concourse
$ fly -t k8s set-pipeline -p e2e -c e2e.yaml
$ fly -t k8s unpause-pipeline -p e2e

パイプライン感なし

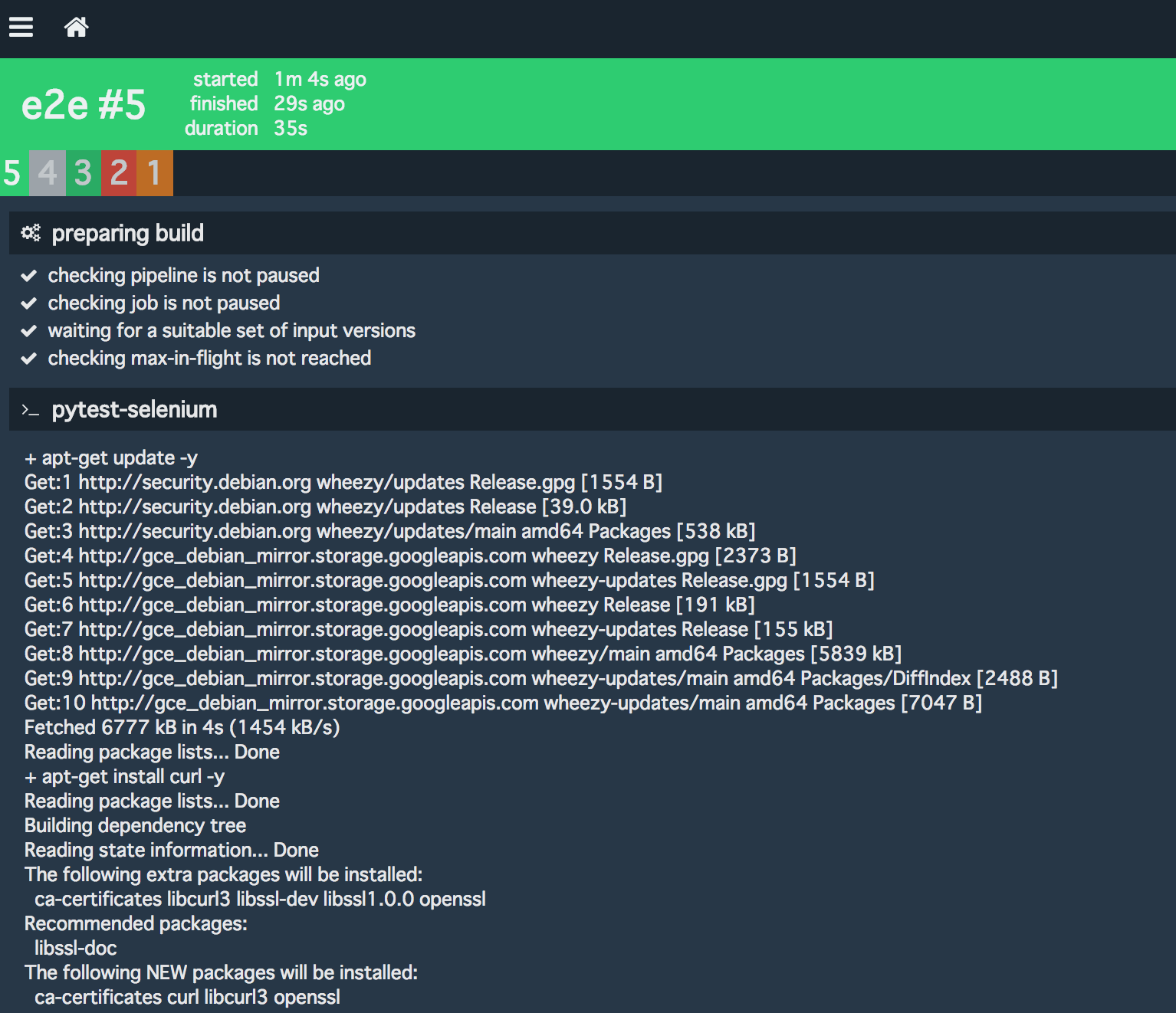

Concourse Job/Taskからテスト実行

[+]ボタンをクリックするか、fly -t k8s trigger-job -j e2e/e2eを実行

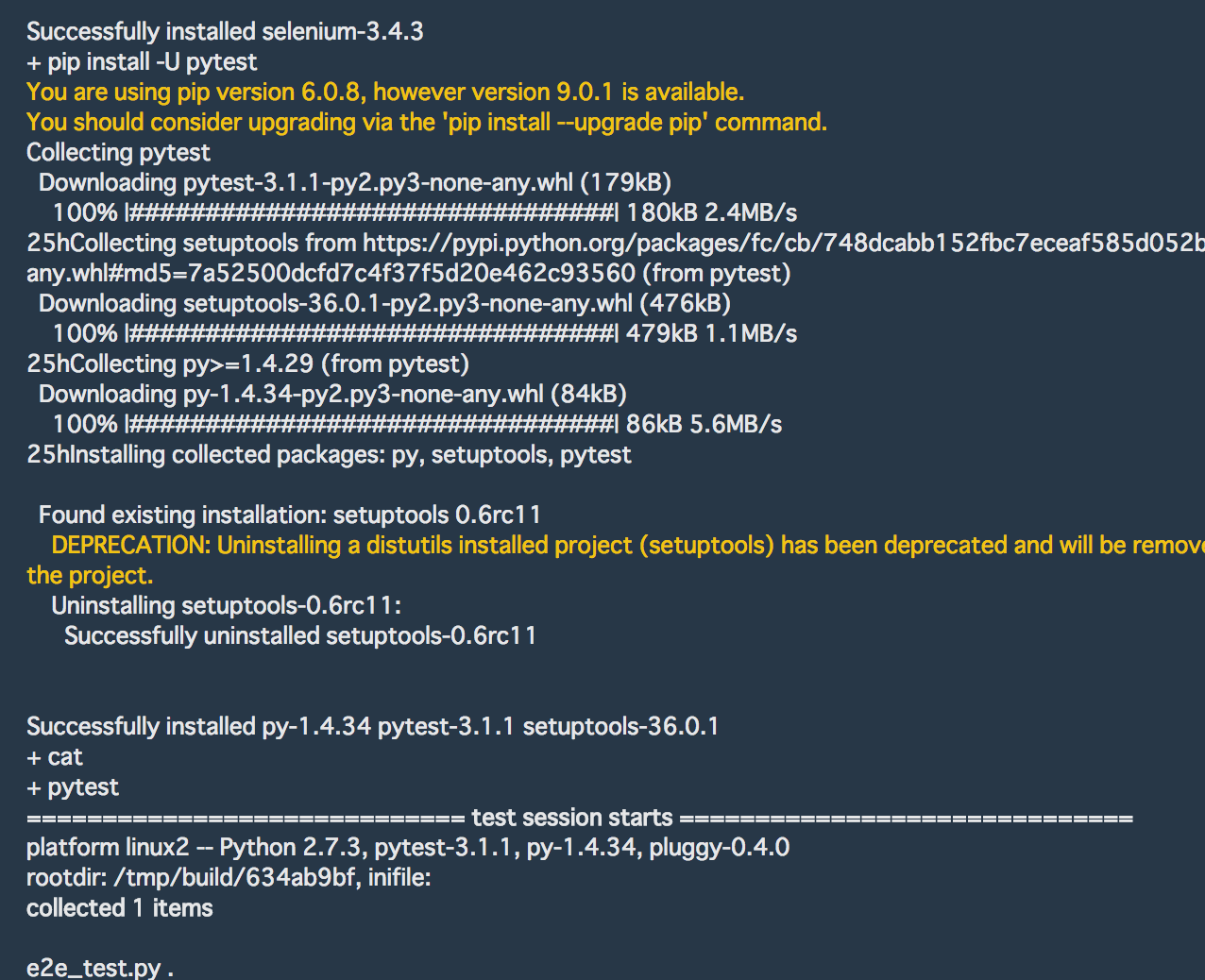

Concourse Job/Taskからテスト実行

pytest実行中。RemoteWebDriver経由でSelenium NodeのChromeが動いているはず。

テスト実行の様子を観察

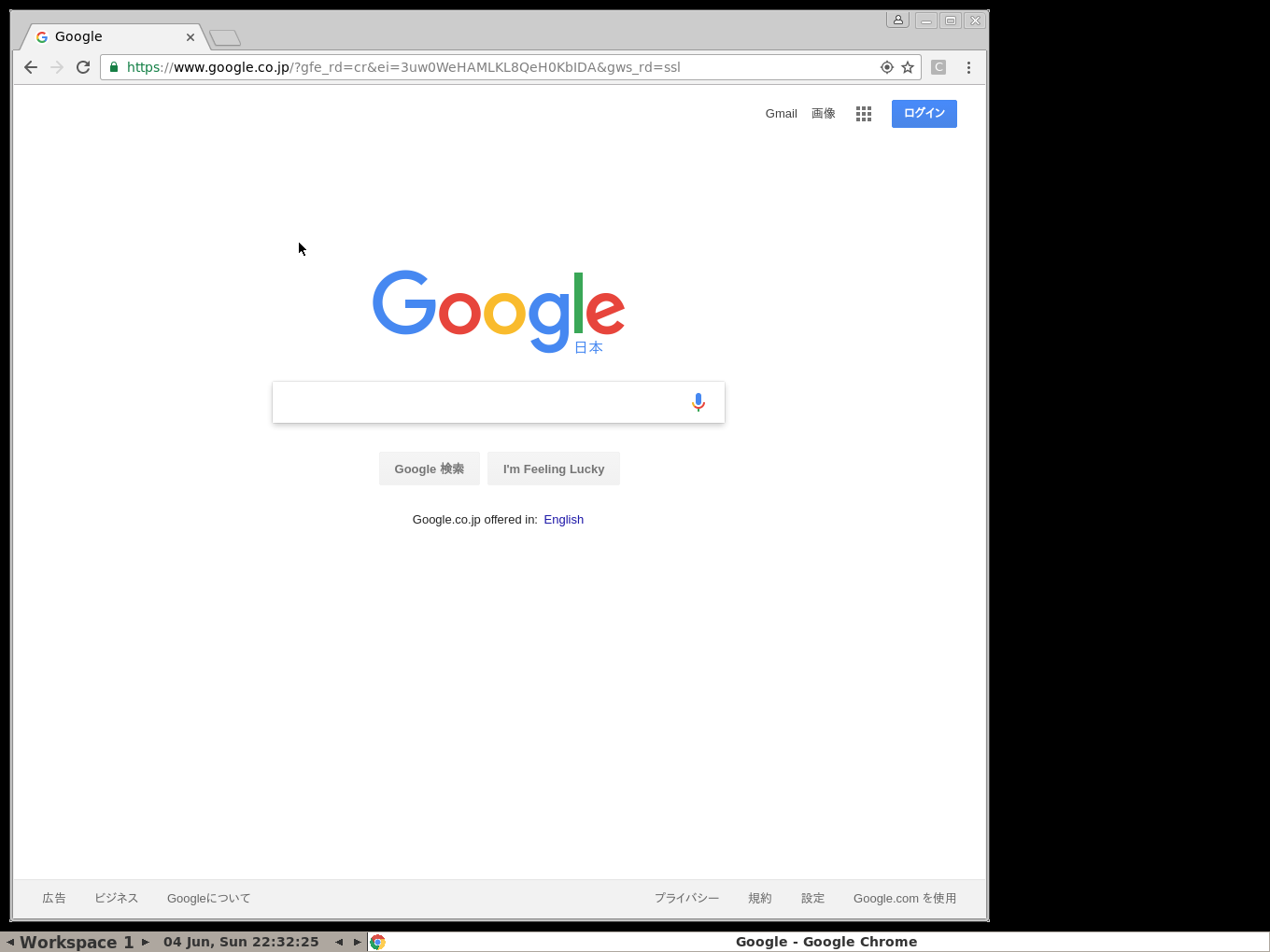

実際、VNCクライアントで見てみるとChromeが動いていることがわかる。

しばらく待つとテストが通る。

プロセス並列で実行

pytest-xdistを使う。

pip install --upgrade setuptools
pip install pytest-xdist

...

pytest -n <プロセス数>

※ setuptoolsをアップグレードしないと-nオプションが認識されない。pythonあるある?

上級編: いちいちgit commit&pushせずにテストしたい

resource_types:
- name: kube-broker
  type: docker-image
  source:
    # Replace the url
    repository: mumoshu/concourse-kube-broker-resource
resources:
- name: test-sources
  type: kube-broker
  source:
    configmap: foobar
    path: /app
    k8s_ca: {{k8s_ca_base64}}
    k8s_service_account_token: {{k8s_service_account_token_base64}}
jobs:
- name: e2e
  plan:
  - get: test-sources
  - task: pytest-selenium
    config:
      inputs:
      - name: test-sources
      platform: linux
      image_resource:
        type: docker-image
        source: {repository: google/python-hello}
      run:
        path: bash
        args:
        - -exc
        - |
          apt-get update -y
          apt-get install curl -y
          pip install selenium
          pip install -U pytest
          cd test-sources
          pytest

以下のようなconfigmapで、resourceのinputをとってくる元podを指定

$ kubectl get configmap foobar -o yaml
apiVersion: v1
data:
  kubernetes.pod.name: selenium-python-2632905994-7ck0z
kind: ConfigMap
metadata:
  creationTimestamp: 2017-06-06T04:31:48Z
  name: foobar
  namespace: default
  resourceVersion: "75860"
  selfLink: /api/v1/namespaces/default/configmaps/foobar
  uid: 0e436817-4a71-11e7-affc-080027d5f559

Concourse ResourceからK8S APIにアクセスするために利用するトークンを取得

token_name=$(kubectl get secret | grep default| awk '{ print $1 }')
SERVICE_ACCOUNT_TOKEN=$(kubectl get secret $token_name -o jsonpath={.data.token})

トークンとクラスタのCAをパラメータにパイプラインを作成

fly -t k8s set-pipeline -p e2e-2 -c e2e-2.yml -v k8s_ca_base64=$(cat $HOME/.minikube/ca.crt | base64) -v k8s_service_account_token_base64=$SERVICE_ACCOUNT_TOKEN

fly -t k8s unpause-pipeline -p e2e-2

kube-broker-resource

concourse-smuggler-resourceというadhocなconcourseリソースつくるメタなConcourseリソースをベースに作成

smuggler.yml

# filter_raw_request: true
commands:
  check: |
    KUBE_URL=${SMUGGLER_k8s_api_endpoint_url:-https://kubernetes}
    NAMESPACE=${SMUGGLER_k8s_namespace:-default}
    KUBECTL="/usr/local/bin/kubectl --server=$KUBE_URL --namespace=$NAMESPACE"

    # configure SSL Certs if available
    if [[ "$KUBE_URL" =~ https.* ]]; then
      KUBE_CA_BASE64="${SMUGGLER_k8s_ca}"
      KUBE_SERVICE_ACCOUNT_TOKEN_BASE64=${SMUGGLER_k8s_service_account_token}
      CA_PATH="/root/.kube/ca.pem"

      mkdir -p /root/.kube
      echo "$KUBE_CA_BASE64" | base64 -d > $CA_PATH
      KUBE_SERVICE_ACCOUNT_TOKEN=$(echo "$KUBE_SERVICE_ACCOUNT_TOKEN_BASE64" | base64 -d)

      KUBECTL="$KUBECTL --certificate-authority=$CA_PATH --token=$KUBE_SERVICE_ACCOUNT_TOKEN"
    fi

    $KUBECTL get configmap ${SMUGGLER_configmap} >/dev/null

    $KUBECTL get configmaps ${SMUGGLER_configmap} -o json \
      | jq -r '.data["kubernetes.pod.name"]' > kubernetes-pod-name

    kube_pod_name=$(cat kubernetes-pod-name)

    if [ "$kube_pod_name" == "" ]; then
      echo No kubernetes pod named $kube_pod_name exists 1>&2
      exit 1
    fi

    mkdir -p /copied
    $KUBECTL cp $kube_pod_name:${SMUGGLER_path} /copied${SMUGGLER_path} 1>&2

    find /copied${SMUGGLER_path} -type f -print0 | sort -z | xargs -0 sha1sum | sha1sum | cut -d' ' -f 1 > current-version

    current_version=$(cat current-version)

    if [ "$current_version" != "${SMUGGLER_VERSION_ID:-}" ]; then
      echo "$current_version" >> ${SMUGGLER_OUTPUT_DIR}/versions
    fi

  in: |
    KUBE_URL=${SMUGGLER_k8s_api_endpoint_url:-https://kubernetes}
    NAMESPACE=${SMUGGLER_k8s_namespace:-default}
    KUBECTL="/usr/local/bin/kubectl --server=$KUBE_URL --namespace=$NAMESPACE"

    # configure SSL Certs if available
    if [[ "$KUBE_URL" =~ https.* ]]; then
      KUBE_CA_BASE64="${SMUGGLER_k8s_ca}"
      KUBE_SERVICE_ACCOUNT_TOKEN_BASE64=${SMUGGLER_k8s_service_account_token}
      CA_PATH="/root/.kube/ca.pem"

      mkdir -p /root/.kube
      echo "$KUBE_CA_BASE64" | base64 -d > $CA_PATH
      KUBE_SERVICE_ACCOUNT_TOKEN=$(echo "$KUBE_SERVICE_ACCOUNT_TOKEN_BASE64" | base64 -d)

      KUBECTL="$KUBECTL --certificate-authority=$CA_PATH --token=$KUBE_SERVICE_ACCOUNT_TOKEN"
    fi

    $KUBECTL get configmap ${SMUGGLER_configmap} >/dev/null

    $KUBECTL get configmaps ${SMUGGLER_configmap} -o json \
      | jq -r '.data["kubernetes.pod.name"]' > kubernetes-pod-name

    kube_pod_name=$(cat kubernetes-pod-name)

    if [ "$kube_pod_name" == "" ]; then
      echo No kubernetes pod named $kube_pod_name exists 1>&2
      exit 1
    fi

    $KUBECTL cp $kube_pod_name:${SMUGGLER_path} ${SMUGGLER_DESTINATION_DIR} 1>&2

Future Work: Selenium from Concourse on Kubernetes on AWS

  • AWS Device Farm --> Browser --> Temporary Endpoint --> (VPN -->) Target Webapp
  • AWS Device Farm iOS、Androidデバイスをリモートで時間貸ししてくれるサービス
    • ただし、VPCにはつなげられない、VPNも使えないという制限がある。リモートで借りたデバイスはインターネットにしかアクセスできないということ。
    • 課題 「まだインターネットに公開したくない、開発中Webアプリ」をDevice Farmでどうやって安全にテストする?
  • 案: テスト対象のWebアプリに、インターネットからアクセス可能な一時URLを発行する
    • テスト対象のWebアプリがローカルマシンにある場合は、VPNを使ってインターネットからのアクセスをローカルK8S内で動いているWebアプリにフォワードする
    • 構成 Device --> 一時URL --> テスト環境K8S --> kube-openvpn --> ローカル環境K8S --> テスト対象Webアプリ
  • メリット スマフォからのE2Eテスト用パイプラインさえもローカルで動かせる! DevProd Parity!

参考リンク

まとめ

  • ConcourseでSeleniumの分散・並列テスト実行
  • ローカルマシンでも本番サーバでも全く同じパイプラインでテストできる
  • Concourse on K8Sならコードをいちいちpushしなくてもパイプラインをテストできる

自己紹介 & おわり

twitter/github/slack.k8s.io: @mumoshu (むもしゅ)
Primary maintainer of kubernetes-incubator/kube-aws

Fin :bow: :clap:
