Arduino で空気品質（＋CO2濃度）を測定して json サーバーとして値を返します。

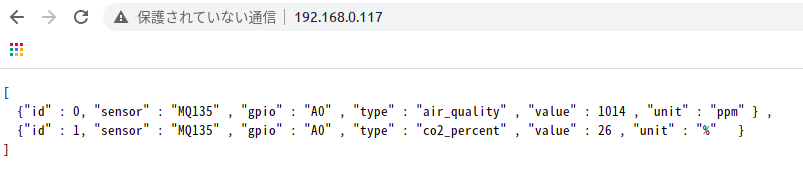

サンプルコードを実行して、http://192.168.0.117/ にアクセスしますと以下のような値が取得できます。
使用機材
| 項目 | 機材名 |
|---|---|
| 使用しているArduino | arduino nano |
| 書き込みブートローダ | atmega328old |
| LAN シールド | ENC28J60 |
| 空気品質センサー | MQ135 |
GPIO端子の接続設定
|センサー端子|Arduino端子|
|---|---|---|
|A0|A0|
|Vcc|3.3V|
|GND|GND|
ソースコードはこちら
SensorJsonServer.ino
# include <UIPEthernet.h>
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0D, 0x78, 0xEE };
IPAddress ip(192, 168, 0, 117);
IPAddress myDns(192, 168, 0, 1);
EthernetServer server(80);
int valueA0;
void setup(){
Serial.begin(9600); // sets the serial port to 9600
// start ip address
Ethernet.begin(mac, ip , myDns );
// start server
server.begin();
}
void loop(){
EthernetClient client = server.available();
if (client){
boolean currentLineIsBlank = true;
while (client.connected()){
if (client.available()){
char c = client.read();
if (c == '\n' && currentLineIsBlank){
valueA0 = analogRead(A0);
Serial.print(valueA0, DEC);
Serial.println("ppm");
float mq135_ro = mq135_getro( ( 2000.0 * ( 1023 - valueA0 ) / valueA0 ) , 399 );
Serial.println( mq135_ro );
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: application/json");
client.println();
/*
const char index_html[] PROGMEM = R"rawliteral(
[
{"id" : 0, "name" : "MQ135" , "gpio" : "A0" , "value" : "valueA0" , "unit" : "ppm" }
]
)rawliteral";
client.print(index_html);
*/
client.println("[");
client.println(" {\"id\" : 0, \"sensor\" : \"MQ135\" , \"gpio\" : \"A0\" , \"type\" : \"air_quality\" , \"value\" : " + String( valueA0 ) + " , \"unit\" : \"ppm\" } , " );
client.println(" {\"id\" : 1, \"sensor\" : \"MQ135\" , \"gpio\" : \"A0\" , \"type\" : \"co2_percent\" , \"value\" : " + String(mq135_ro , 0 ) + " , \"unit\" : \"%\" }" );
client.println("]");
break;
}
if (c == '\n') {
currentLineIsBlank = true;
}
else if (c != '\r'){
currentLineIsBlank = false;
}
}
}
delay(10);
client.stop();
//Serial.println(" Disconnected\n");
}
}
//
long mq135_getro(long resvalue, double ppm) {
return (long)( resvalue * exp( log( 116.6020682 / ppm ) / -2.769034857 ) );
}
php で読み取れることを確認します。
php ソースコード
json_print.php
<?php
$json = file_get_contents( "http://192.168.0.117/" );
$json_arr = json_decode( $json , true );
var_dump( $json_arr );
実行
php json_print.php ;
結果
array(2) {
[0]=>
array(6) {
["id"]=>
int(0)
["sensor"]=>
string(5) "MQ135"
["gpio"]=>
string(2) "A0"
["type"]=>
string(11) "air_quality"
["value"]=>
int(1014)
["unit"]=>
string(3) "ppm"
}
[1]=>
array(6) {
["id"]=>
int(1)
["sensor"]=>
string(5) "MQ135"
["gpio"]=>
string(2) "A0"
["type"]=>
string(11) "co2_percent"
["value"]=>
int(26)
["unit"]=>
string(1) "%"
}
}
CO2濃度も一応記述していますが、自信が無いので詳しいかたご教授お願いいたしますm(_ _)m
