KlakNDIのセットアップ 2.0.3

Last updated at 2022-05-14Posted at 2022-04-24

今回は、KlakNDIのセットアップを紹介します。
そもそもNDIとは何か？NDIは、LANで映像データを送ることができるサービスです。KlakNDIでは、Unityのカメラで映した映像を、NDI化して送信します。

NDI本家様：NDI SDK

KlakNDI本家様：https://github.com/keijiro/KlakNDI

以下を参考にさせていただきました。手順はかなり異なるので、もし本記事でうまくいかない場合はご確認ください。
参考：【Unity】KlakNDIを使ってみる

0. 動作環境

本記事では、以下の環境で試しました。
Unity:2019.4.29f1
KlakNDI:2.0.3
PC:MacOS Monterey

1. 必要なパッケージを準備

KlakNDIを使うためには、Scoped Registryを使用する必要があります。Scoped Registryとは、簡単に説明すると「元はUnityにないPackage」です。詳しくはスコープ付きレジストリをご確認ください。

1-1. PackageManagerにScoped Registryを追加

Scoped Registryの追加方法です。
Edit > Project Settings > Package Manager > Scoped Registriesを開きます。左下の＋ボタンを押し、要素を追加します。以下、それぞれ入力が完了したら、右下の「Save(保存する)」を押します。

〜〜〜〜〜〜〜〜〜〜
Name：Keijiro
URL：https://registry.npmjs.com
Scope(s)：jp.keijiro
〜〜〜〜〜〜〜〜〜〜
Name：Unity NuGet
URL：https://unitynuget-registry.azurewebsites.net
Scope(s)：org.nuget
〜〜〜〜〜〜〜〜〜〜

1-2. Assembly Version Validationのチェックを外す

パッケージをインポートする前に、同じプロジェクト設定から設定を済ませます。
そして、「Project Settings > Player > Other Settings > Assembly Version Validate」のチェックを外します。~~ここを切っておかないと、なぜかエラーが出ます~~。エラーというか、コンポーネントを追加できません。追加しようとした時、エラーが出ます。dllの参照に問題があるみたいですが、正直よく分かりません。情報求む。

(2022/05/14追記)
どうやら、レジストリのUnityNuGetのバージョンが4.5.0を使用しているのに対し、KlakNDIのバージョンが4.5.3でズレている所が怪しいかも？マネージドdllのバージョンを合わせた方がいいとのことです。(にー兄さん、ありがとうございます)

1-3. PackageManagerからインポート

「Window > Packgage Manager」でPackageMangerを開きます。
左上から、「My Registry」を選択します。

そして、以下を探し、右下の「Install」ボタンでインストールします。
・KlakNDI
・System.Memory(NuGet)

2. 送信側の設定

2-1. RenderTextureを作成

Projectビューの「＋ボタン」を押す > 「RenderTexture」を押す
名前はなんでもいいです。私は「SenderTexture」としました。

また、解像度も指定しましょう。私は「1600x900」にしました。

2-2. NDI送信用カメラの作成

2-2-1. カメラを追加

送信用プロジェクトには、2つカメラが必要になります。

・送信用プロジェクト側の表示をするカメラ(Main Camera)
・受信用プロジェクト側にデータを送るカメラ(NDISenderCamera)

既存のMain Cameraに加えて、「NDISenderCamera」(名前は自由)というカメラを作りましょう。

2-2-2. 位置を合わせる

NDISenderCameraは、Main Cameraと同じPosition・Rotationにしましょう。見えているもの(Main Camera)と実際に送るもの(NDISenderCamera)が違うと具合が悪いと思うので。

2-2-3. RenderTextureをアタッチ

ヒエラルキーの＋ボタンから、「Camera」を押します。名前は、「NDISenderCamera」とします。名前に決まりはありません。
NDISenderCameraのインスペクタから、「Camera > Target Texture」に2-1で作成したRenderTextureをドラッグ&ドロップで追加します。

2-2-4. コンポーネント追加

次に、NDISenderCameraのインスペクタに「NdiSender」というコンポーネント(スクリプト)を追加します。AddComponentというボタンを押し、検索をかけるとすぐ見つかります。

2-2-5. NdiSenderの設定

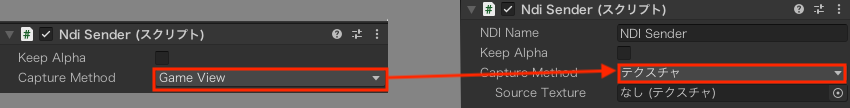

(1) NdiSenderの「CaptureMethod」を「Texture」にします。

(2)NdiSenderの「NDI Name」に、送信するNDIの名前を入力します。名前は自由です。今回は、「NDISender」としました。

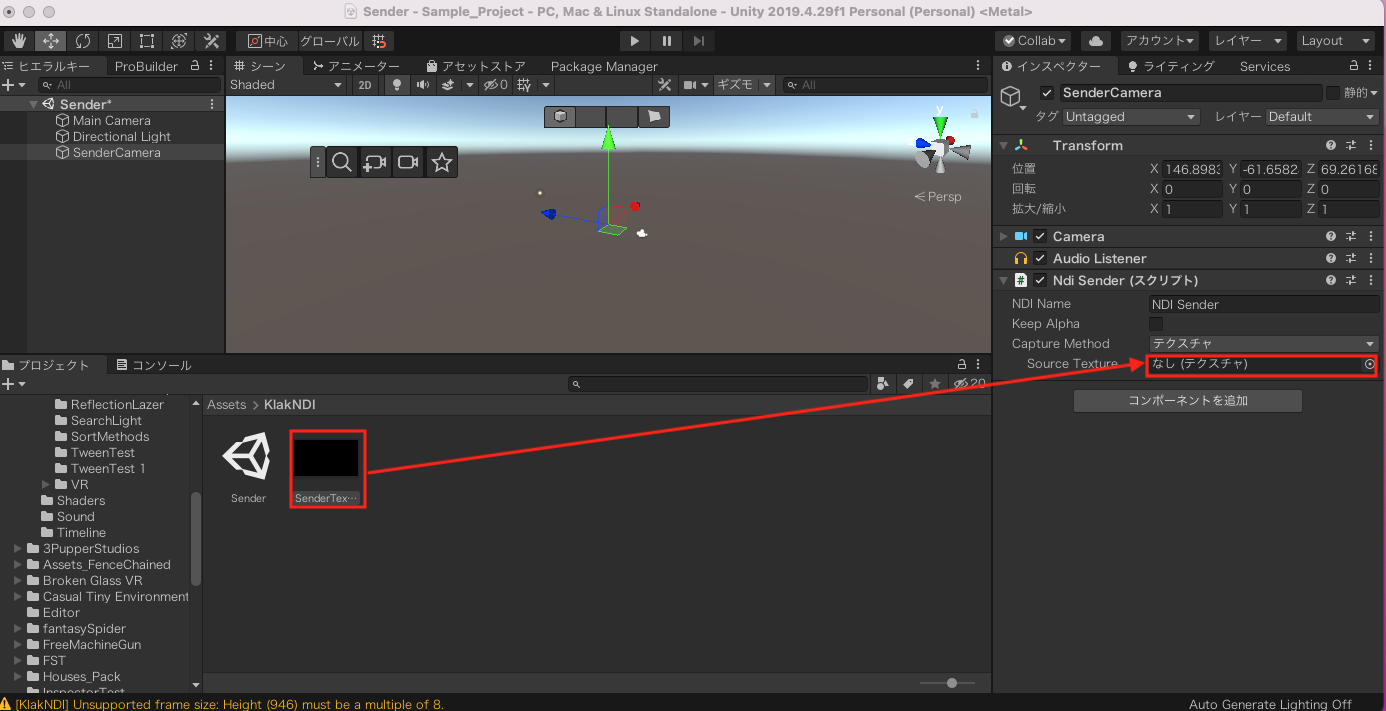

(3)表示された「Source Texture」に2-1で作成したテクスチャをドラッグ&ドロップで設定します。

ちなみになぜ2つのカメラで役割を分けるかというと、NDISenderCameraにはRenderTextureをアタッチしているからです。アタッチすると、カメラが映らなくなります。送信側・受信側で同じものが映ってもいいなら、MainCameraの子にNDISenderCameraを指定し、MainCameraをカメラワークするといいでしょう。

2-3. 適当にオブジェクト配置

映したいものが既にある場合、この工程は不要です。
何もなかったら、キューブの一つでもカメラの前に配置しておきましょう。

2-4. ビルドする

(1)「File > Bulid Settings」を押し、ビルド設定ウィンドウを表示します。
(2)「シーンを追加」ボタンで、現在のシーンを追加します。
(3)右下の「Build」を押します。

保存先や名前を聞かれますが、適当で問題ないです。ただし、ビルドするとフォルダやファイルが６つほど生成されて保存先が汚くなります。なので、先に「NDISender」的な名前のフォルダを作成して、その中にビルドすることをおすすめします。

3. 受信側の作成

受け取り用のシーンを作成します。
もしくは、受け取り側の別プロジェクトを作ります。その場合、送信側と同じようにKlakNDIを導入しましょう。手順1番(1-1〜1-3)だけでいいです。送信側の作成は不要です。

3-1. RenderTextutreを作成し、マテリアルにする

2-1と同じ手順でRenderTextureを作成します。
その後、Projectビューの＋マークを押し、マテリアルを作成します。Shaderは「Standerd」になっていると思いますが、これを「Unlit > Texture」にします。そして、RenderTextureをアタッチします。

3-2. スクリーンを作成

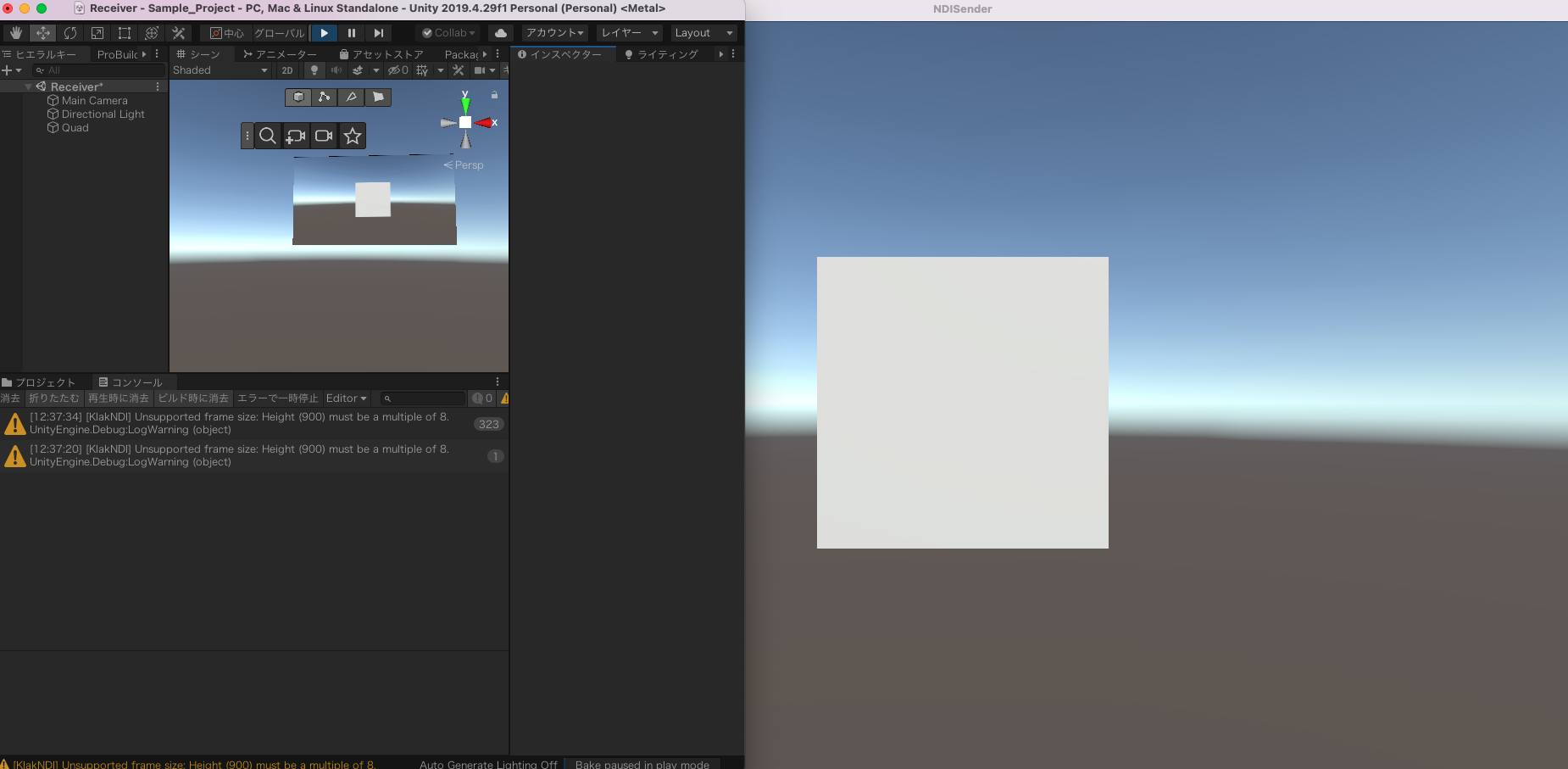

(0)まず、ビルドした送信側のファイルを実行しておきましょう。

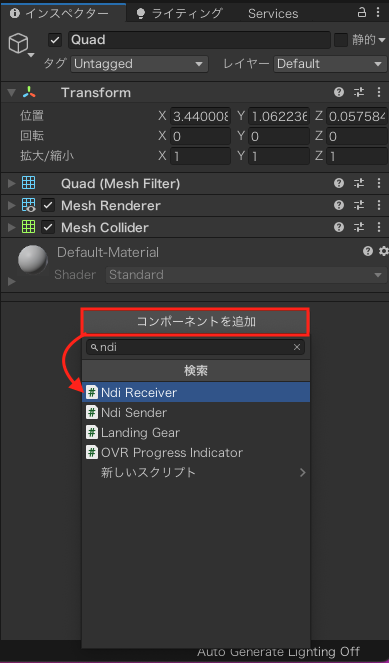

(1)ヒエラルキーの＋ボタンを押し、「3D Object > Quad」を押してQuadを作成します。

NDIで受け取った映像を映すスクリーンなので、PlaneやCubeでも問題はありません。(VR系ではQuadをスクリーンにするのが一般的な気がするので、特別理由がなければQuadがいいでしょう)
Quadの縦横比は、RenderTextureと同じ縦横比にしましょう。
